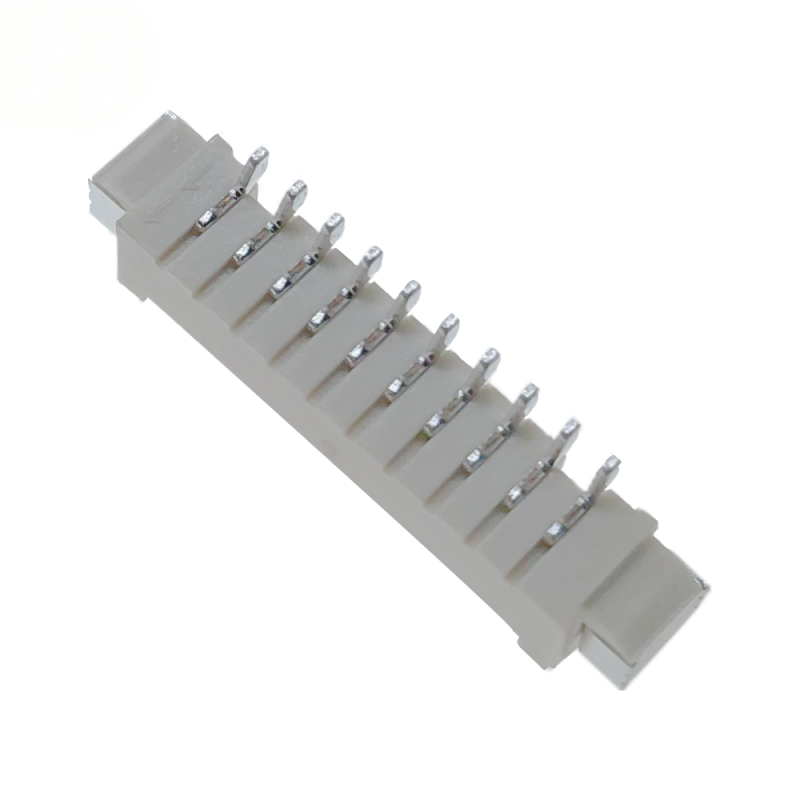

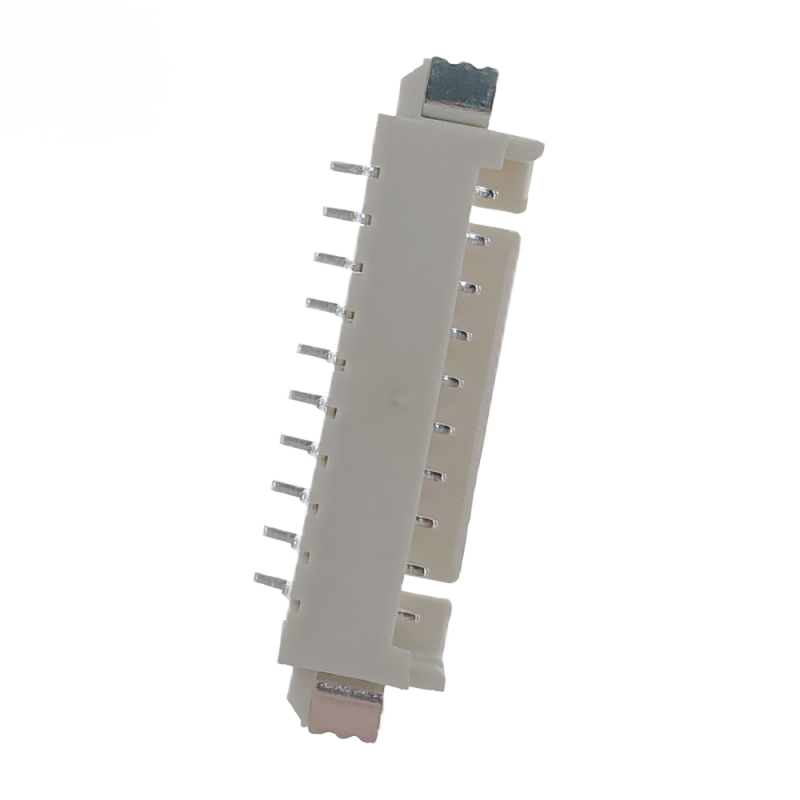

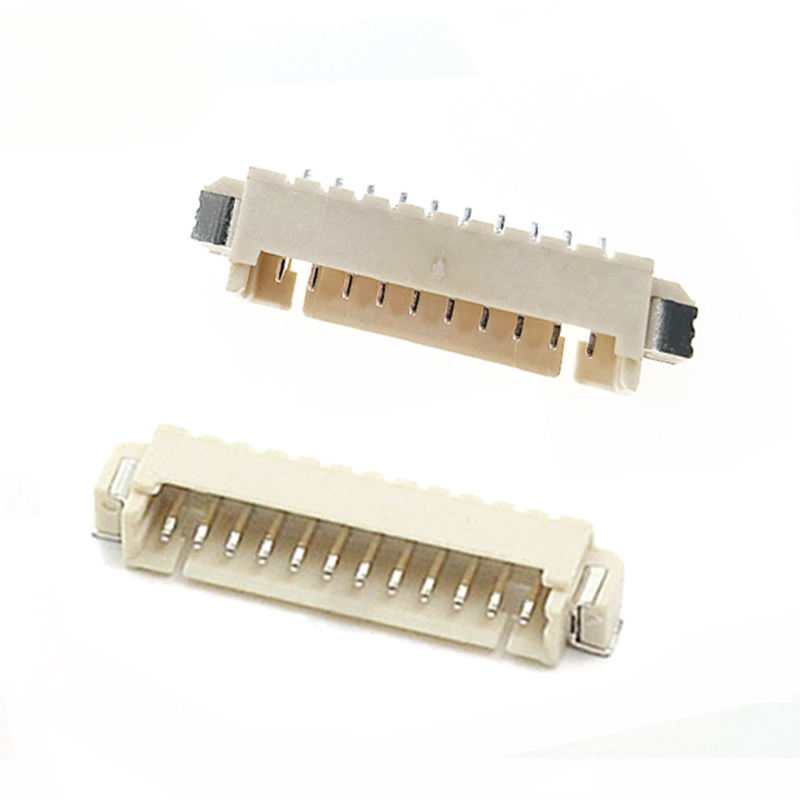

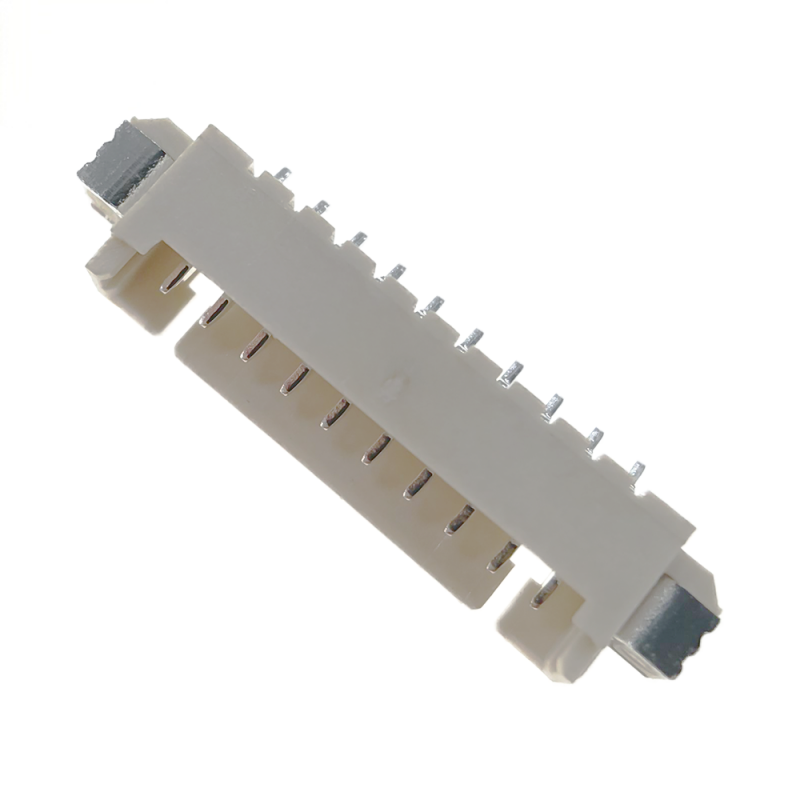

Rechtwinkliger SMT-Wafer-Steckverbinder mit 1,25 mm Rastermaß und Verzinnung für Wire-to-Board-Leiterplattenanwendungen

• 90°-Winkelausrichtung, seitliche Steckung, spart vertikale Bauhöhe auf der Leiterplatte
• Gull-Wing-SMT-Anschlüsse + duale Lötfahnen: widerstehen Verrutschen bei Vibrationen und Reflow-Hitze
• Integrierte Polarisierungsnut zur Vermeidung von Schäden an Pins und Kabelbäumen durch Verpolung
• Hochtemperaturbeständiger Isolierkörper hält Standard-SMT-Reflow-Profilen stand
• Standard-Rastermaß von 1,25 mm, streng kontrollierte Pin-Positionstoleranz für gleichbleibendes Steckverhalten
• Tape-and-Reel-Verpackung unterstützt vollautomatische SMT-Bestückung; kein manuelles THT-Löten erforderlich
• Beschichtungsoptionen: Standard-Zinn über Nickel; Gold Flash für hohe Steckzyklen / Oxidationsschutz
• RoHS-konform, halogenfreie Variante auf Anfrage erhältlich

1. Leiterplatten-Verrutschschutz: Duale Lötfahnen verhindern Aufschwimmen / Versatz bei der SMT-Reflow-Massenfertigung; viele Mitbewerber verzichten zur Kostenreduzierung auf vollständige Hold-Down-Strukturen.
2. Strenge Kontrolle der Pin-Koplanarität: Reduziert das Risiko von Wackelkontakten nach dem Löten – entscheidend für kompakte IoT- und Wearable-Geräte.
3. Eindeutige Polarisierungsgeometrie: Mechanische Kodierung verhindert verkehrtes Einstecken; vermeidet Reklamationen durch manuelle Montagefehler.
4. Flexible Beschichtungslösungen: Standard-Zinn für kostensensitive Serienfertigung; Gold Flash für Umgebungen mit hohen Vibrationen oder hoher Feuchtigkeit.
5. Stabile Verfügbarkeit für gängige 2–10-polige Ausführungen: Lagerware für gängige Polzahlen; unterstützt Großaufträge mit kurzen Lieferzeiten; funktionale Alternative zu 1,25-mm-Wafer-Serien bekannter Marken ohne lange OEM-Lieferzeiten.
6. Dokumentationsunterstützung: Bereitstellung von 2D-Zeichnungen, Footprint-Vorschlägen für Leiterplatten und Prüfberichten zur Evaluierung und Stücklistenprüfung.

• Unterhaltungselektronik: Haushaltskleingeräte, Smart-Home-Sensoren, Wearables
• IoT & Smart Modules: Drahtlose Sensormodule, Hilfssignalverbindungen in Gateways
• Tragbare Medizingeräte: Interne Signalverdrahtung für kompakte medizinische Geräte
• Industriesteuerung: Hilfs-I/Os für Klein-SPS, interne Sensorverbindungen
• Beleuchtung & Displays: LED-Treibermodule, Hilfssignalverdrahtung für kleine LCDs
• Bürogeräte: Interne Wire-to-Board-Verbindungen in kompakten Druckern und Scannern

1. Polzahl festlegen: Wählen Sie 2-4-6-8-10 Pole entsprechend Ihrer Signal- oder Stromkanalanzahl.
2. Montageart prüfen: Dieses Modell ist SMT-gewinkelt, keine vertikale THT- oder SMT-Stiftleiste. Prüfen Sie vor dem Leiterplatten-Layout die verfügbare Gehäusehöhe.
3. Wahl der Beschichtung:
   • Zinn über Nickel: Allgemeine statische Innenanwendungen, kostenoptimiert.
   • Gold Flash: Für feuchte Umgebungen, Vibrationen und häufige Steckzyklen.
4. Passende Leitungen: Mit unseren passenden Crimp-Kontakten und -Gehäusen kombinieren; das Mischen mit Kontakten anderer Hersteller kann zu Kontaktproblemen führen.
5. SMT-Prozess: Das empfohlene Reflow-Temperaturprofil muss eingehalten werden; anhaltende Übertemperatur beschädigt das Kunststoffgehäuse.
6. Konformität: Teilen Sie uns mit, wenn Sie halogenfreie Ausführungen oder spezielle Zertifizierungsdokumente für CE-/UL-Zulassungen benötigen.
7. Musterevaluierung: Fordern Sie vor der Aufnahme in die Serien-Stückliste Entwicklungsmuster an, um Passgenauigkeit und Steckverhalten auf der Leiterplatte zu prüfen.

Muster werden unseren Kunden auf Anfrage kostenlos zur Verfügung gestellt, sofern sie bereit sind, die Frachtkosten zu tragen. Für Stammkunden übernehmen wir die Frachtkosten teilweise auch selbst, oder der Kunde bezahlt die Fracht im Voraus und wir versenden die Muster über unseren Kurierdienst.

Wir bieten eine Produktqualitätsgarantie.
Eine schnelle Lieferung innerhalb von 15 Tagen wird zugesichert.
Die Zahlungsbedingungen umfassen T/T (Banküberweisung), sind jedoch Gegenstand von Vereinbarungen wie L/C, PayPal, Western Union und weiteren.

Exzellenter Service wird über unser Niederlassungsnetz und unseren Hauptsitz gewährleistet.
Bitte kontaktieren Sie unsere Vertriebs- und Marketingabteilung telefonisch oder per E-Mail oder besuchen Sie uns gerne persönlich.
Neben unserem freundlichen Service bieten wir äußerst wettbewerbsfähige Preise und eine flexible Auftragsabwicklung.
