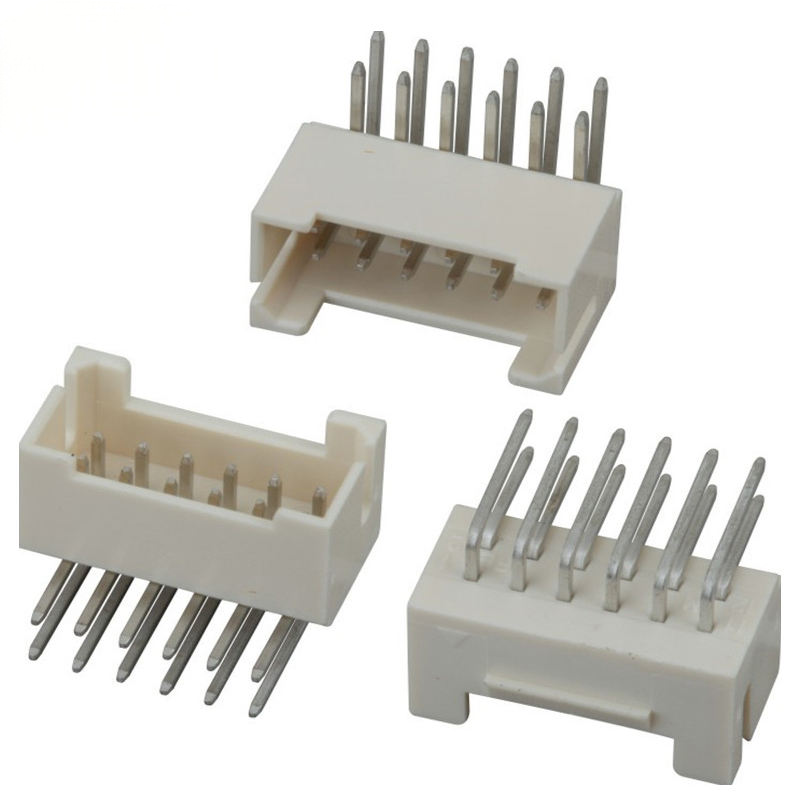

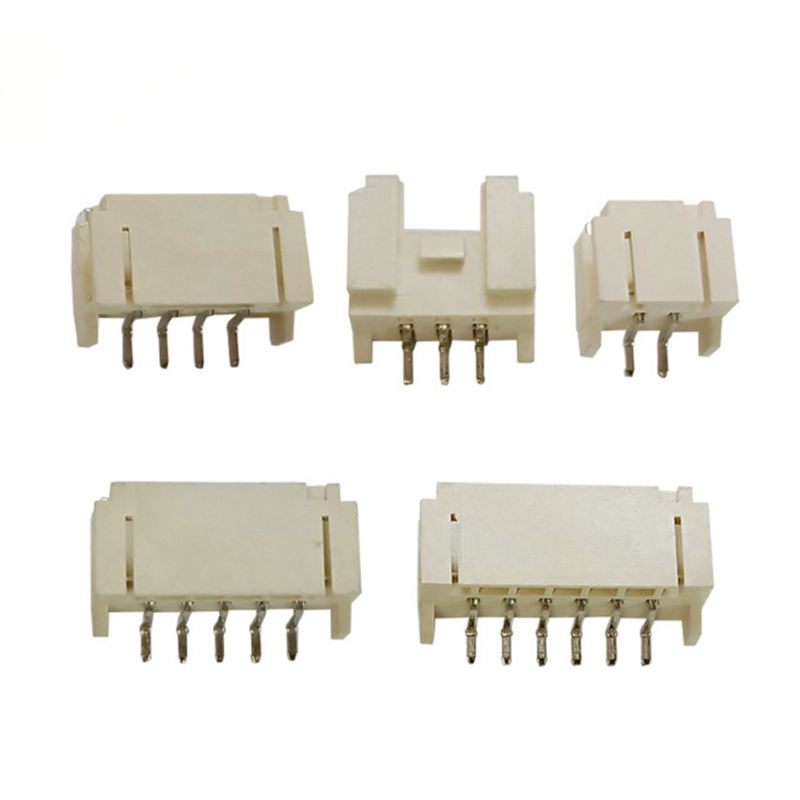

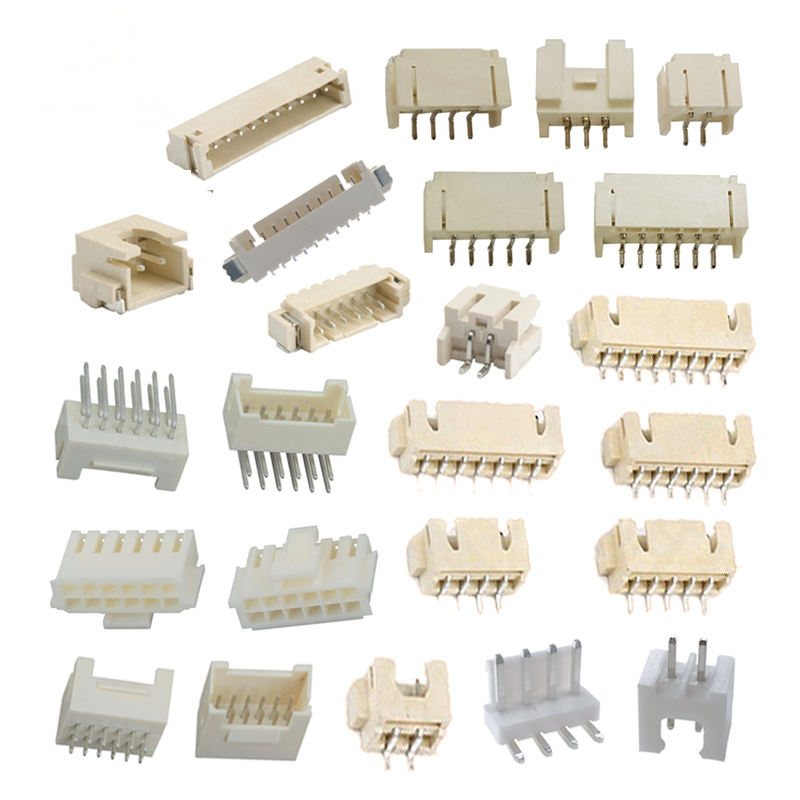

Wired-to-Board JST-kompatibel 1,25mm / XH 2,54mm / PH 2,0 Crimp vertikal und rechtwinklig männliches Wafergehäuse 2510 PCB-Konnektoren
Produkthinweise
- Mehrfachplattform:1.25 mm / PH2.0 mm / XH2.54 mm / 2510 2.54 mm, drop-in kompatibel mit JST-Standards für Fußabdrücke
- Zweifelhafte Montage:Vertikal (gerade) und rechteckig (R/A 90°) gefertigte männliche Waferkopf, THT Durchlöcher für die PCB-Standardmontage
- Komplettes Crimp-System: PCB-Header + Kunststoffgehäuse + Crimp-Terminals, Pinzahl 2-20P einzelne Reihe
- RoHS- und REACH-konform; UL94-V-0-Dämmstoff; mit Zinn beschichtete Phosphor-Bronzkontakte für eine stabile Signal- und Stromübertragung
- Optimiert für die Massenproduktion: stabile Krempleistung, geringe Einfügekraft, wettbewerbsfähige Kosten im Vergleich zu Originalmarkenteilen
Technische Spezifikation
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Verfügbarer Schmelz |
1.25 mm / PH2.0 mm / XH2.54 mm / 2510‐2.54 mm |
| Anzahl der Nadeln |
2 bis 20 Positionen, einzelne Zeile |
| Typ der Montage |
Vertikal (geradlinig 180°), Rechteck (R/A 90°), THT Durch Loch |
| Paarungszyklen |
Mindestens 300 Zyklen |
| Anwendbares AWG für Draht |
AWG#30-#22 (abhängig von der Tonhöhenvariante) |
| Unterstützung der PCB-Dicke |
1.6 mm Standard-PCB |
| Schleusenstruktur |
Reibungssperre |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Kontaktmaterial |
Phosphor Bronze |
| Kontaktplattierung |
Matte Zinnplattierung; Optional Goldflash |
| Gehäuseisolierer |
PA66, Flammenbewertung UL94‐V‐0 |
| Nennstrom (pro Pin) |
1.0A-3.0A unterliegt der Schallvariante; bei erhöhter Umgebungstemperatur erzeugt |
| Nennspannung |
250 V Wechselstrom und Gleichstrom |
| Anfänglicher Kontaktwiderstand |
≤ 10 mΩ |
| Widerstand gegen Isolierung |
≥ 1000 MΩ |
| Widerstand gegen Spannung |
1000 V Wechselstrom / 1 Minute, keine Störung |
Umwelt- und Lötführer
| Artikel |
Spezifikation |
| Betriebstemperatur |
-25°C bis +85°C (einschließlich Strom-Wachstumstemperatur) |
| Lötverfahren |
Wellenlötung für THT-Kopf; Standarddurchlöchersotung |
| Empfohlene Schweißtemperatur und -zeit |
Maximal 260 °C, ≤ 5 Sekunden Pin-Eintauchen |
| Einhaltung der Vorschriften |
RoHS 2.0, REACH |
| Lagerungszustand |
Trockenheit in Innenräumen, Vermeidung von ätzenden Gasen, -10°C ~ +40°C |
Produktmerkmale
- Doppelorientierung: vertikale Gerade für die Oberleitung; rechteckiger Winkel R/A für die Seitenleitung, flexible PCB-Layoutfreiheit
- Einfachreihen 2-20 Positionen, gleichbleibende Toleranz für die Schraubweite ±0,05 mm, garantiert eine präzise Paarung und vermeidet Fehlinsertionsschäden
- Kontaktbalken aus Phosphor-Bronze mit Zinnplattierung; optionale Goldplattierung für Projekte mit hohem Zyklus-/Korrosionsgrad
- PA66 UL94‐V‐0 Gehäuse, Anti-Aging, gute Wärmebeständigkeit für das Rückfluss- und Wellenlöten
- Positive Reibungssperrverbindung am Gehäuse, verbessert die Anti-Ausziehleistung unter moderaten Vibrationsbedingungen
- Vollständige Lösung für die Verklemmung: Zusammenspielung von Verklemmterminalen und Gehäusen; Arbeiten mit Standardwerkzeugen für die Verklemmung der Industrie
- Einfall-mechanische Kompatibilität mit JST-artiger PCB-Footprint; keine PCB-Footprint-Modifikation ist für Ersatzprojekte erforderlich
- Strenge Qualitätskontrolle bei Eingang und Ausgang: Abmessungsprüfung, Kontaktwiderstand, dielektrische Festigkeitsprüfung pro Charge
Produktvorteile
- Mehrsprachige Einzelleistungen: Decken Sie die häufig verwendeten Spezifikationen von 1,25 / 2,0 / 2,54 mm ab, reduzieren Sie Ihren Arbeitslast bei der Verwaltung von BOMs von mehreren Lieferanten
- Layout-Flexibilität: vertikale und rechteckige Kopfhöreroptionen passen sich dem engen Gehäusesraum an, vermeiden Konflikte bei der Kabelverleitung auf kompakten Leiterplatten
- Kostenoptimiertes Ersatzverfahren: mechanisch kompatibel mit dem JST-Stil, verkürzt die Vorlaufzeit und senkt die Komponentenkosten ohne Neugestaltung des PCB-Layouts
- Massenproduktionsfreundlich: stabile Qualität des Klemmgeräts, kompatibel mit Standard-Klemmgeräten; geringe Ausfallrate für die Gurtwerkstatt
- Auswahl der Dual-Grade-Plattierung: mit Blech für regelmäßige kostensensible Projekte; Goldflash für Geräte mit hoher Vibration / hohem Paarungszyklus
- Vollständige QC-Abdeckung: mechanische Dimension, elektrische Leistung, Materialzertifizierungsdokumente, die für Kundenprüfungen verfügbar sind
Anwendung
- Verbraucherelektronik: Haushaltsgeräte, Smart-Home-Module, Ventilator- und Motoren-Innenverkabelung, LED-Treiberplatten
- IoT & Embedded Hardware: Sensormodule, interne Verbindungen des Batteriepakets, Steuerplatten
- Industrieausrüstung: kleine industrielle Steuerungen, Prüfgeräte, interne Signal-Leistungsverbindung von Instrumenten
- 3D-Drucker und RC-Ausrüstung, Büroautomationshardware, medizinische nicht kritische interne Verkabelung
Häufig gestellte Fragen
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, um alle Ihre Produkte zu überprüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2F: Ich kann das Produkt nicht in Ihrem Katalog finden.Logue, kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form zu machen, dauert etwa 35-45 Tage.
3F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Muster für die Prüfung.
4F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
5F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden an Produkten, die während der Lieferung entstehen.
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001, IQC, OQC, IPQC, QA, besetzen 10% unserer Qualitätabteilung.
8F: Ich brauche Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Bei der individuellen Verpackung gibt es kein Problem, denn wir setzen Ihr Logo oder andere Informationen auf die Verpackung.Ich muss nur darauf hinweisen, dass es zusätzliche Kosten hat..
10F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
