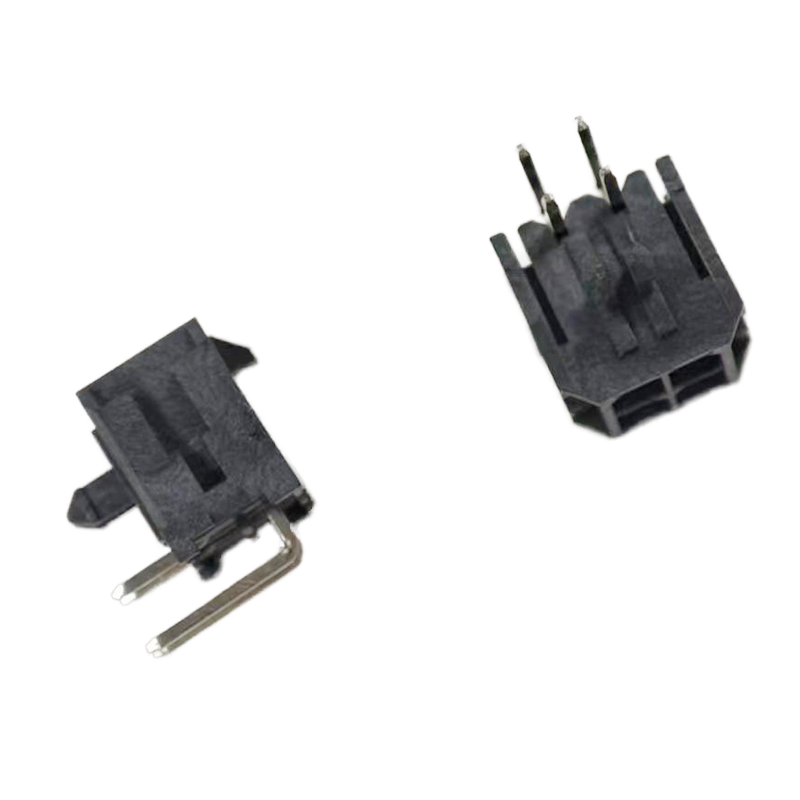

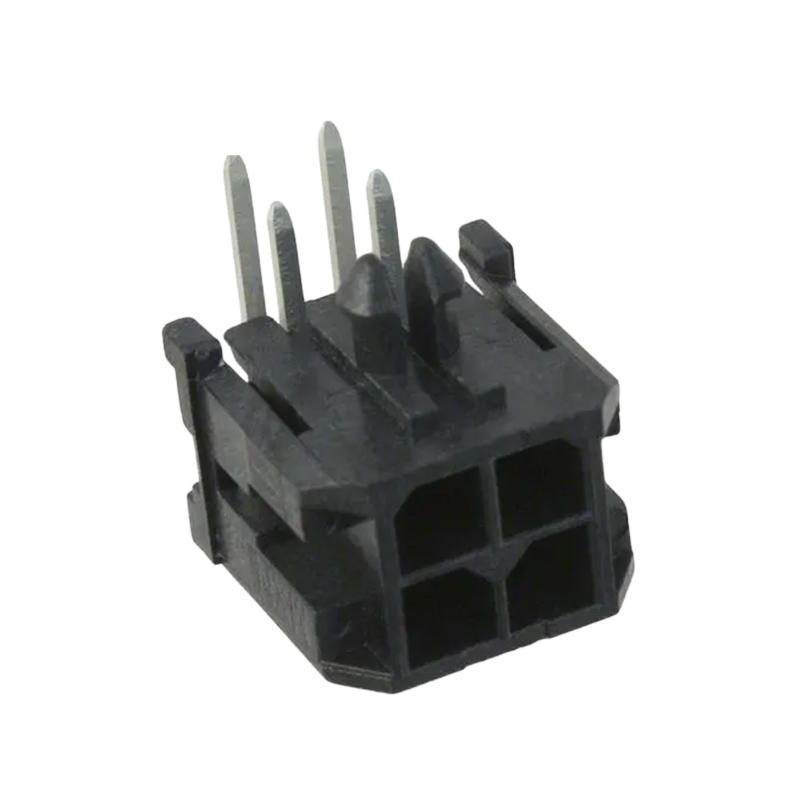

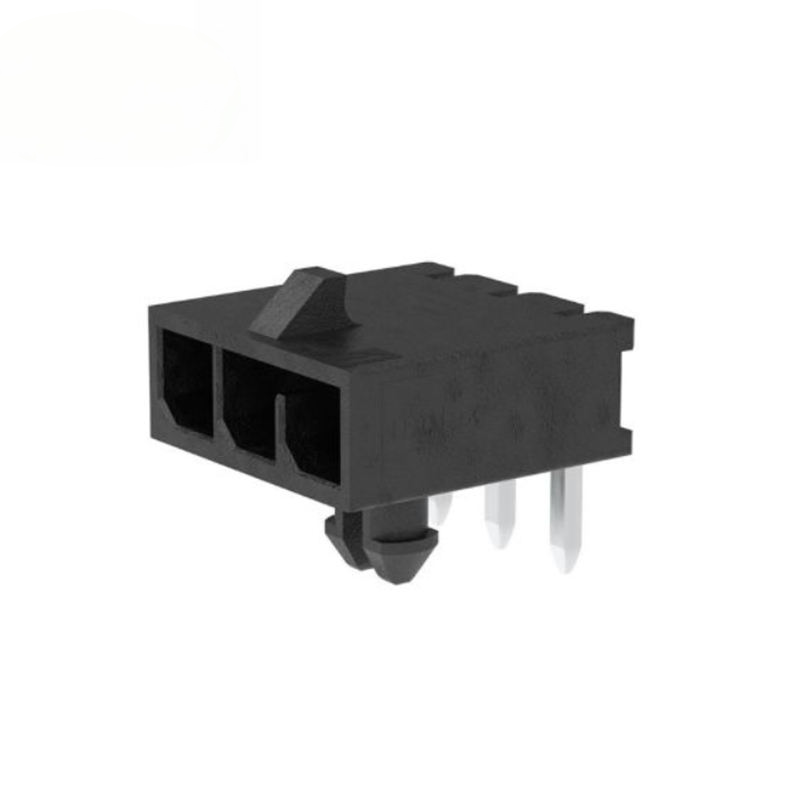

Molex 43045 Micro‐Fit 3,0 mm R/A Männliche Pin-Header 2X2 / 6P / 8P / 12P Doppelreihe-Rechteckskonnektoren für PCBs
Produkthinweise
- 3.0 mm Abstand, durchlöchernde männliche Kopfzeile mit zwei Reihen, mit rechten Winkel, kompatibel mit Molex 43045 Micro-Fit 3.0
- Verfügbar: 6-Pin / 8-Pin / 12-Pin, Kabel-zu-Board-Strom- und Signalhybridverbindung
- Hochtemperatur-LCP-Gehäuse mit UL94-V0, glühendem Draht und niedrigem Halogenanteil
- Messinglegierte Stäbchen, mattes Zinn/Selektive Goldbeschichtung für verschiedene Arbeitsbedingungen
- Eingebauter Polarisationsschlüssel + PCB-Sperrklammer, fehlerfrei einzusetzen und bei Vibrationen abzufallen
- Perfekt für platzbeschränkte PCB-Layout, Mates mit 43025 Serie weibliche Behälter Gehäuse
Technische Spezifikation
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Reihe |
Mikro-Fit 3.0 (kompatibel mit 43045) |
| Schwingung |
30,00 mm |
| Anzahl der Zeilen |
Zwei-Reihe |
| Verfügbare Positionen |
6P, 8P, 12P |
| Orientierung |
Rechtswinkel (R/A) |
| Montageart |
Durchlöcher (Durchlöserlöter) |
| Paarungszyklen |
Typische 30 ZyklenMolex |
| Koppelungs- und Entkoppelungskraft |
Max 8N / Min 2,4N pro SchaltungMolex |
| Koplanarität |
≤ 0,15 mm für Lötvorrichtungen |
| Verriegelung |
Eingebettete PCB-Sperre + Gehäusepolarisierungsschlüssel |
| Paarungspartner |
Gehäuse für weibliche Behälter der Baureihe 43025 |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Wohnmaterial |
Glasgefüllte LCP, UL94‐V‐0, Schwarz, mit Leuchtdrahtfähigkeit ≥775°C GWIT |
| Endmaterial |
aus anderen Stoffen |
| Plattierung Option-A |
Matte Zinn über Nickel (allgemeine kommerzielle Verwendung) |
| Plattierung Option-B |
Selektives Gold auf der Berührungsfläche + Zinn auf dem Lötschwanz (hohe Zuverlässigkeit) |
| Nennstrom |
Max. 8,5A pro Kontakt (abhängig von der Drahtweite und dem Temperaturanstieg) |
| Nennspannung |
600 V Wechselstrom |
| Maximaler Kontaktwiderstand |
≤ 10 mΩ |
| Min Isolierwiderstand |
≥ 1000 MΩ |
| Dielektrische Spannung widerstehen |
1500 V Wechselstrom für 1 Minute, ohne Ausfall |
Umwelt- und Lötführer
| Artikel |
Spezifikation |
| Betriebstemperatur |
-40 °C bis +105 °C |
| Einhaltung der Vorschriften |
RoHS, REACH SVHC, Niedrighalogensäure optional |
| Lötmethode |
Wellenlöten / IR-Wiederauflauf kompatibel (durchlöchriges Stift) |
| Spitzenrückflusstemperatur |
Max. 265 °C (Limit der Aufenthaltszeit von 10 Sekunden) |
| Lagerungszustand |
5-30 °C, 40-70 RH, vermeiden Sie ätzende Gase |
| Verpackung |
Tray/Tape & Reel zur automatischen Einfügung |
Produktmerkmale
- Doppelreihe 3,0 mm Abstand, durchlöchendes Lötendurchgang in rechten Winkel, horizontale Ausgangskabelfreigabe
- Integrierte Polarisierungsschlüssel: Vermeidung der Umkehrverknüpfung, Schutz von PCB und Gurt vor Schäden
- Anschließungspegel aus Kunststoff: Verriegelung des Kopfes fest an der Leiterplatte, Widerstand gegen Schwingungsschläge
- Hochleistungs-LCP-Kunststoffgehäuse, widersteht IR-Wiederstromlöten hohem Temperatur-Peak
- Mehrfache Plattierungsmöglichkeiten: mattes Zinn für kostensensible Projekte; selektives Gold für Hochzyklus- / ätzende Umgebungen
- Vollständig umhülltes Stiftdesign, verhindert versehentliche Kurzschlüsse durch fremde Trümmer
- Standard-Paarpartner: 43025 weibliche Behälterreihe, vollständiges Mikro-Fit 3.0-Verbindungsökosystem
Produktvorteile
- Layoutfreundlich: Der horizontalen Ausgang im rechten Winkel reduziert die Anforderungen an die vertikale Höhe von Leiterplatten erheblich, ideal für schmale Schränke und schlanke Gerätegehäuse
- Bereit für die Massenproduktion: Eine strenge Coplanaritätskontrolle reduziert die Lötfehlerrate; Tray & Reel Verpackung unterstützt automatische Montagelinie
- Kosten-Flexibilität: Blechverpackung für kostensensitive Verbrauchergeräte; selektiv vergoldet für industrielle / hochvibrative langlebige Geräte
- Ausfallsicherung: Polarisationsschlüssel + umhüllter Stift + PCB-Sperrstift verhindern gemeinsam Fehlanschluss, lose Verbindung und Kurzschlussrisiko
- Vollkompatibilität des Ökosystems: Direktpartner mit Standard-Mikro-Fit3.0 43025 weiblichen Gehäuse, keine Neugestaltung für bestehende Molex-basierte Projekte
- Hochtemperaturbeständig: LCP-Gehäuse verhindert die Schmelze von Kunststoff während des Wellen-/Wiederlauflötenprozesses, weniger Ablehnungsrate der Montage
Anwendung
- Industrieautomation: SPS-Module, Servoantriebe, industrielle Steuerungen, Verbindung von Sensoren und Leistungssignal
- Daten- und Netzwerktechnik: Router, Switches, interne Stromverteilung für kleine Server
- Verbraucherelektronik: Haushaltsgeräte, Stromversorgungseinheiten, Batteriemanagementmodule
- Medizinische Ausrüstung: Nichtimplantative medizinische Geräte mit interner Verkabelung
- Neue Energie: Kleine Leistungssysteme, Ladekontroller
- Intelligente Hardware: IoT-Gateway, eingebettete Steuerung, Roboter-interne Verkabelung
Leitfaden für die Kundenwahl
- Auswahl der Pinzahl: Bestätigen Sie die Leistungskapazität; wählen Sie 6P/8P/12P nach Ihrem Schema aus.
- Auswahl der Plattierung:
- Matte Zinn: Allgemeine Umgebung im Innenraum, geringe Paarungszyklen (< 30-fache), Kostenpriorität
- Selektive Goldbeschichtung: Hohe Vibrationen, feuchte Umgebung, wiederholte Paarungszyklen, lange Lebensdauer von Industrieanlagen
- PCB-Layout-Anmerkung: Dies ist ein rechter Winkel durch Loch-Header, Reserve Lock-Peg-Loch auf PCB Fußabdruck; streng folgen Sie der Datenblatt-Pin-Layout zu vermeiden, kurz zu löten.
- Paarungsprüfung: Muss mit einem weiblichen Gehäuse der Baureihe Micro‐Fit3.0 43025 gekoppelt werden, darf NICHT mit anderen Gehäusen der Baureihe mit 3,0-Pitch, die nicht zur Baureihe Micro‐Fit gehören, vermischt werden.
- Aktuelle Abwertung: Stromauslösung bei hoher Umgebungstemperatur; nicht dauerhaft über 85 °C mit 8,5A voll laufen lassen.
- Erinnerung an die Versammlung: Verwenden Sie nach der Paarung keine übermäßige seitliche Kraft; der Schließpfeiler muss vollständig in das PCB-Location-Loch eingelegt werden.
