Molex 43025 Micro-Fit 3,0MM R/A SMT Buchsenleiste (MX3.0 Serie) Dual-Row | Rechtwinklig SMT | 2x7-Pin, unterstützt 6/8/10/12-Pin-Varianten
Produkt-Highlights

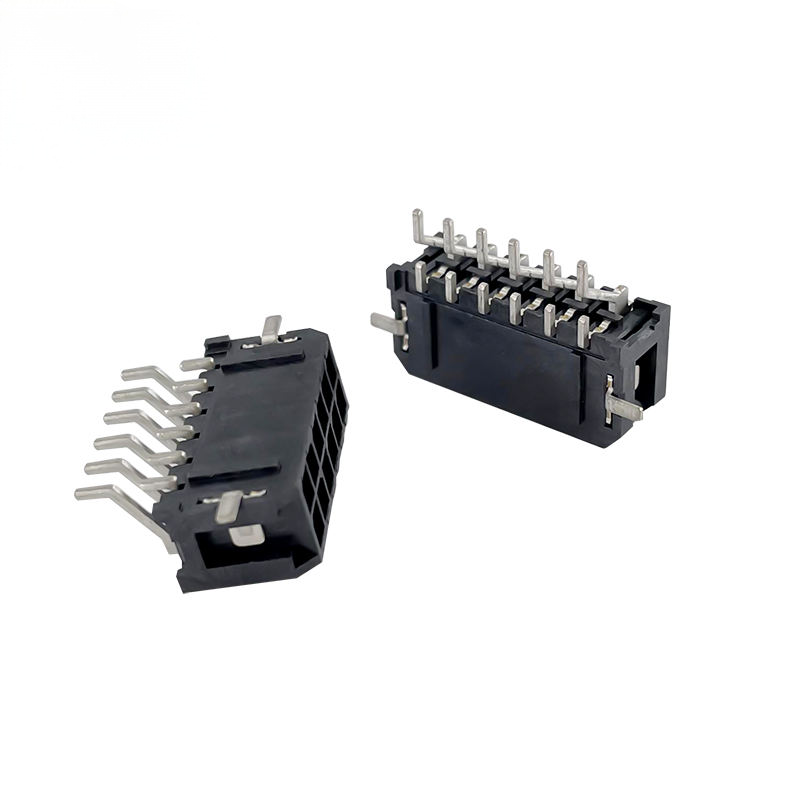

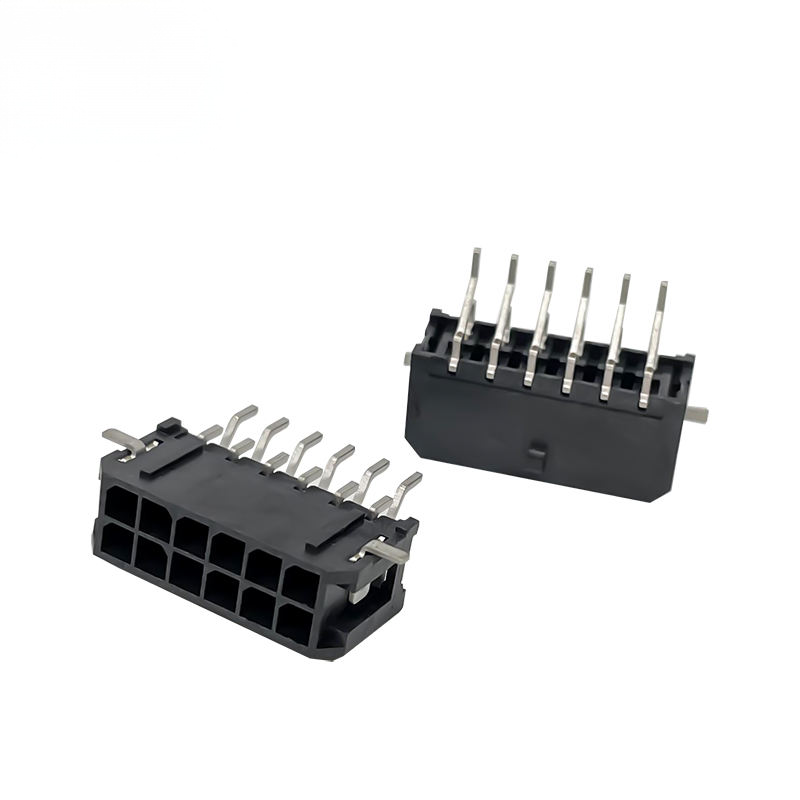

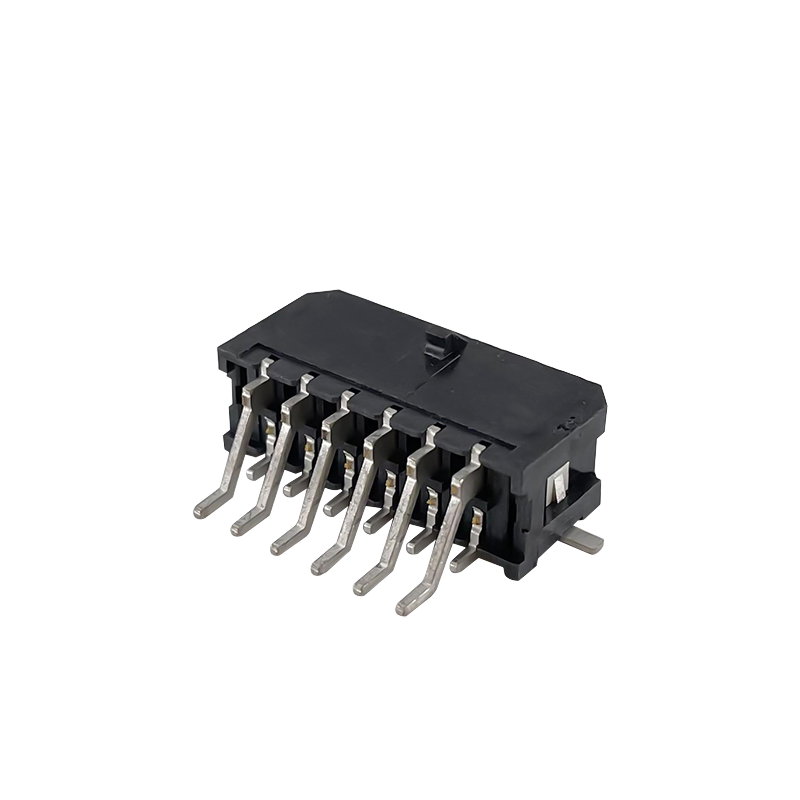

- Rechtwinklige SMT-Buchsenleiste mit 3,0 mm Rastermaß, zweireihig, kompatibel mit Molex 43025 Micro-Fit 3.0 Serie
- Mehrschaltungsoptionen: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 Pins, gemischte Strom-/Signalübertragung
- Oberflächenmontage durch Reflow-Löten, ideal für die automatisierte Massenfertigung von Leiterplatten
- Positive Polarisation & Verriegelungsdesign, verhindert Fehleinstecken & versehentliches Trennen
- RoHS & REACH-konform; UL94V-0-Gehäuse, halogenarme Option verfügbar
- Zweibeamige Phosphorbronze-Kontakte; optional Zinn-/Gold-Flash-Beschichtung für unterschiedliche Zuverlässigkeitsanforderungen
Technische Spezifikationen
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
Anmerkungen |
| Rastermaß |
3,00 mm |
Zwei Reihen |
| Typ |
Rechtwinklige SMT-Buchsenleiste (Header) |
Leiterplatten-zu-Leiterplatten |
| Verfügbare Schaltungen |
2x6, 2x7, 2x8, 2x10, 2x12 Pins |
Kundenspezifische Pin-Anzahl auf Anfrage |
| Gehäusematerial |
PA66 Nylon |
UL94V-0, Schwarz |
| Kontaktmaterial |
Phosphorbronze |
Hohe Federkraft |
| Kontaktbeschichtung |
Zinn über Nickel / Gold-Flash |
Gold für hochzuverlässige Signale |
| Steckzyklen |
Min. 30 Zyklen |
Standard-Industrieanforderung |
| Geeignete Leiterplattendicke |
0,8–1,6 mm |
Standard FR-4 Leiterplatte |
| Verpackung |
Tape & Reel |
Für SMT-Automatenmontage |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
Anmerkungen |
| Nennstrom |
5 A pro Kontakt |
Verzinntes TerminalMouser Ele... |
| Nennspannung |
250 V AC/DC |
|
| Max. Kontaktwiderstand |
≤10 mΩ |
Anfangszustand bei 100 mA, 20 mV |
| Min. Isolationswiderstand |
1000 MΩ |
500 V DC TestMolex |
| Dielektrische Festigkeit |
1000 V AC / 1 min |
Kein Durchschlag, keine Leckage<5 mA |
| Betriebstemperatur |
−40 °C ~ +105 °C |
Lagerung: −40 bis +125 °CMolex |
| Konformität |
RoHS, REACH SVHC |
Halogenarme Option |
Umgebungs- und Lötleitfaden
| Artikel |
Spezifikation |
Hinweise für Ingenieure |
| Reflow-Lötprofil |
260 °C Max, 5–10 s Spitzenbelastungsdauer |
Nicht über 265 °C erhitzen; längere Hitzeeinwirkung vermeiden |
| SMT-Montage |
Tape-and-Reel, Pick-and-Place-kompatibel |
Kein manuelles Tauchlöten empfohlen |
| Vibrationsfestigkeit |
10–2000 Hz, 10 g |
Keine Kontaktunterbrechung |
| Schlagfestigkeit |
50 g, 11 ms |
Erfüllt allgemeine Industriestandards |
| Lagerbedingungen |
Temperatur 5–30 °C, Luftfeuchtigkeit<60 % RH |
Feuchtigkeitsgeschützte Verpackung; korrosive Gase vermeiden |
Produktmerkmale
- Rechtwinklige horizontale Ausführung, passend für seitliche Kabelführung, reduziert die vertikale Höhe auf der Leiterplatte
- Vollständige Polarisation, vermeidet Beschädigung der Leiterplatte und des Kabelbaums durch falsches Einstecken.
- Zweibeamige Kontaktstruktur, stabiler Kontakt bei Vibration und Temperaturschwankungen
- SMT-Oberflächenmontage-Footprint, passend zum Standard-Reflow-Profil; Tape-and-Reel-Verpackung für Pick-and-Place
- Mehrere Pin-Konfigurationen: 2x6, 2x7, 2x8, 2x10, 2x12 Positionen für flexible Projektauswahl
- Gehäuse: PA66 Nylon UL94V-0; Kontakt: Phosphorbronze; Beschichtung: Zinn-über-Nickel / Gold-Flash optional
- RoHS, REACH-konform; unterstützt Glühdrahtprüfung für Haushaltsgeräte und industrielle Endprodukte
Produktvorteile
- Platzsparend auf der Leiterplatte: Rechtwinklige horizontale Austrittsrichtung, löst Designprobleme mit begrenzter vertikaler Höhe im Gehäuse
- Montageeffizienz: Vollständige SMT-Rollenverpackung, direkt für SMT-Linie geeignet, reduziert manuelle Montagekosten im Vergleich zu Through-Hole-Typen
- Schutz vor Fehleinstecken: Integrierter Polarisationseinsatz, eliminiert das Risiko des falschen Einsteckens bei der Massenproduktion
- Flexible Kostenoption: Verzinnung für kostengünstige Stromkreise; Gold-Flash für hochzuverlässige Signalwege
- Direkte Kompatibilität: Form-, Pass- und Funktionskompatibel mit dem Molex 43025 Micro-Fit 3.0 System, direkter Austausch für BOM-Substitution
- Starke Vibrationsfestigkeit: Zweibeamiger Phosphorbronze-Kontakt hält den Widerstand bei Vibration und Temperaturschwankungen stabil
- Mehr-Pin-fähig: 6–12 Pins zweireihig auf Lager verfügbar, unterstützt Prototypen- und Massenproduktionsaufträge
Anwendung
- Industrielle Steuerung: SPS-Module, Servoantriebe, Strom-/Signalkabelbäume für Sensoren
- Unterhaltungselektronik: Netzteil, Haushaltsgeräte, Hauptplatinenanschluss für Smart-Geräte
- Neue Energie: Kleines Batteriemanagementsystem, Lademodul, LED-Netzteil
- Bürogeräte: Drucker, Scanner, interne Verkabelung von POS-Terminals
- Medizinische Geräte (nicht implantierbar): Interne Verbindung von Testgeräten
- Sicherheit & Automatisierung: Zugangskontrolle, Board-zu-Kabel-Verbindung von Überwachungsgeräten
Kunden-Auswahlhilfe
- Auswahl der Pin-Anzahl: Bestätigen Sie die erforderlichen Strom- und Signalkanäle; wir liefern Varianten mit 2x6 / 2x7 / 2x8 / 2x10 / 2x12 Pins. Kontaktieren Sie uns für kundenspezifische Pin-Anzahlen.
- Auswahl der Beschichtung:
- Zinn-Nickel: Allgemeine Stromkreise, kostengünstig, normale Innenumgebung
- Gold-Flash: Signal-kritisch, hochgradig vibrierend, langlebige Geräte
- Leiterplatten-Aufbau: Entwickelt für 0,8–1,6 mm dicke FR-4-Leiterplatten; überprüfen Sie das Lötpad-Layout vor der Leiterplattenfreigabe.

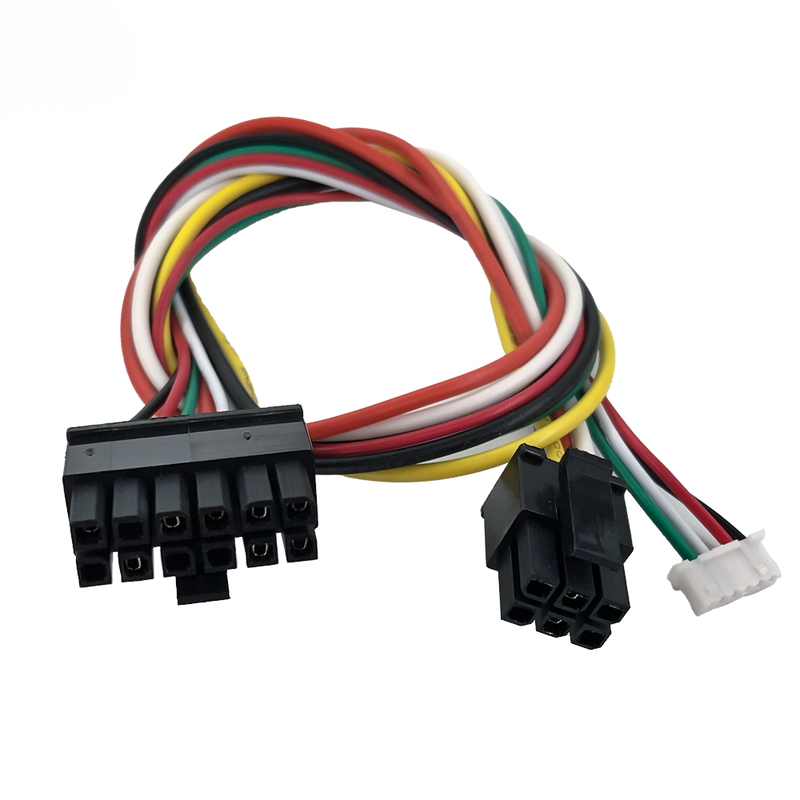

- Gegenstück: Passend zu 43025-Serie Buchsen-Gehäusen & entsprechenden Crimp-Kontakten. Bestätigen Sie den AWG-Bereich der Kontakte (20–30 AWG) für Ihre KabelstärkeMolex.
- Thermischer Hinweis: Befolgen Sie unsere empfohlene Reflow-Kurve; Übertemperatur beschädigt das Nylon-Gehäuse.
- Umgebung: Für Umgebungen mit hoher Luftfeuchtigkeit / korrosiven Bedingungen wählen Sie die Gold-beschichtete Kontaktversion.
