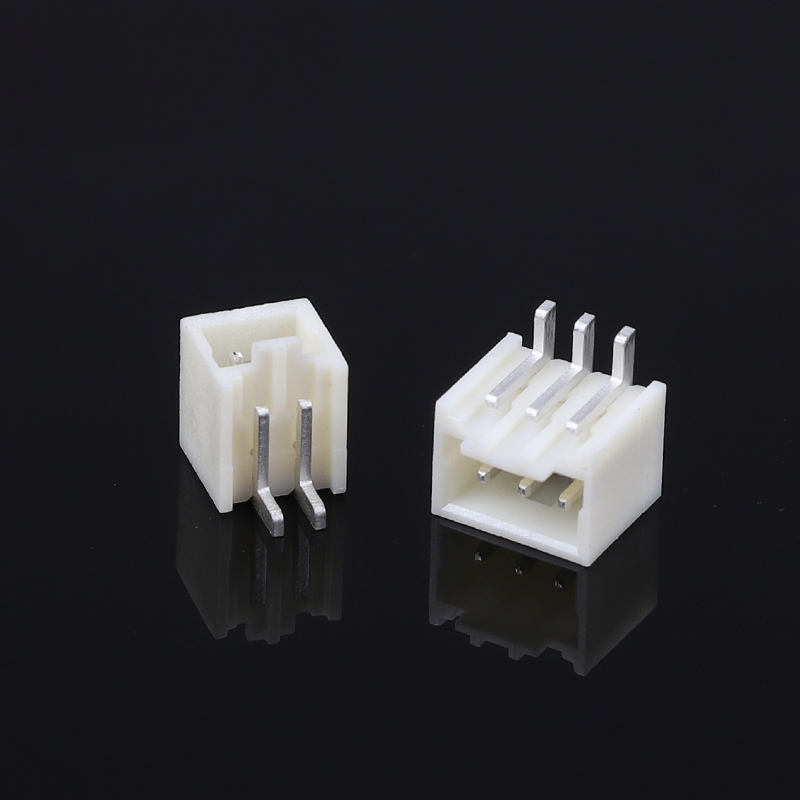

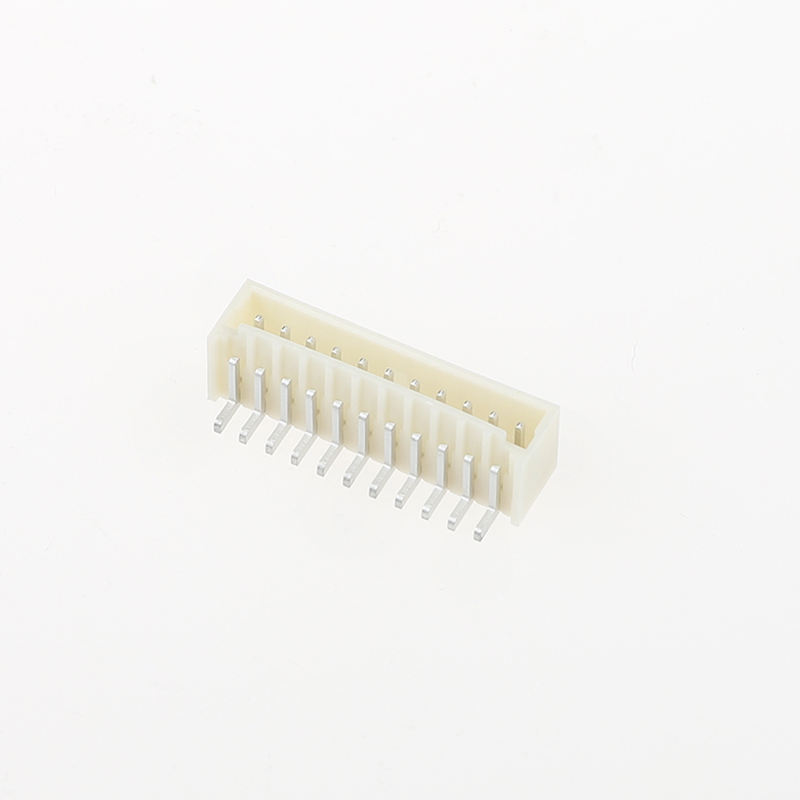

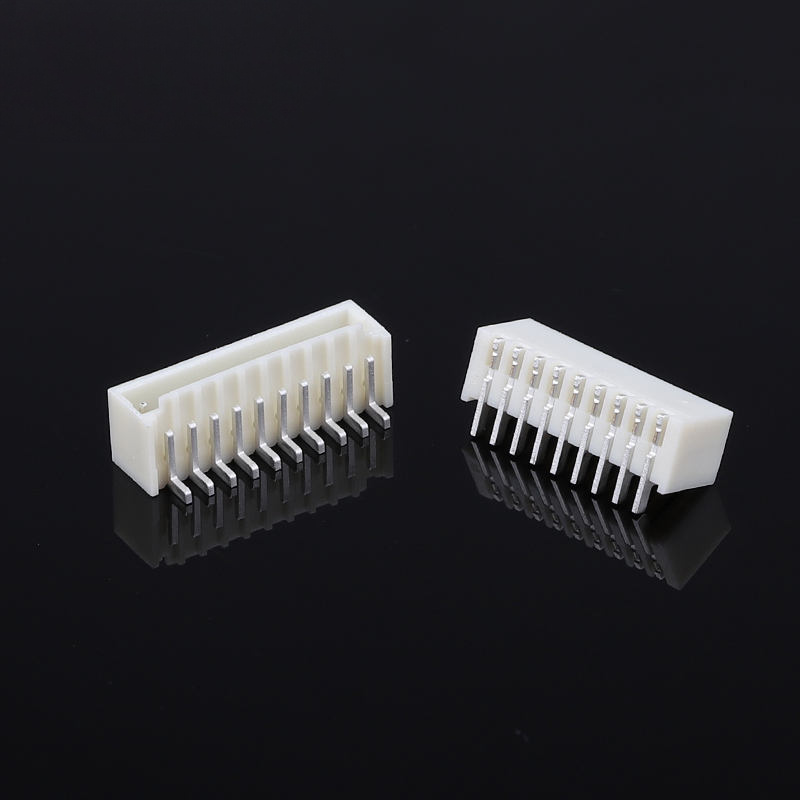

MX 1.5mm Pitch Vertical SMT Header für Automobil-Drohnen-Konnektor Ersetzt Molex 87437 für PCB 2P bis 15P Pin Optionen
Produkthinweise
- Alternative für die Molex 87437 Pico-SPOX-Reihe, kompatibel zwischen zwei Steckern
- 1Vertikaler SMT-Kopf mit einer Abstandsspitze von 0,5 mm, Positionen: 2P ~ 15P
- Fahrzeugbau, für Drohnen und kompakte Steuerungen mit PCB validiert
- Verpackung mit Band und Rollen für die automatische SMT-Montage in großen Mengen
- Zinnplattiert Standard; Goldplattierung optional für Geräte mit hoher Vibration / langer Lebensdauer
- RoHS-konform, mit Rückflusslösung kompatibel pro Profil J-STD-020
Technische Spezifikation
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Schwingung |
1.5 mm |
| Ausstattung |
Einfach geradelte, vertikale SMT-verhüllte Kopfzeile |
| Anzahl der Positionen |
2P ~ 15P |
| Typ der Montage |
Oberflächenmontage-SMT (PCB-Vertikal) |
| Paarungszyklen |
Min. 10 Zyklen Molex |
| Kontaktaufbewahrung |
> 9,8 N (Zinnbeschichtung) |
| Verpackung |
Band und Rolle (Standard) |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Wohnmaterial |
Höchsttemperatur-PA / PA6T, UL94 V-0 Flammenstufe |
| Kontaktmaterial |
mit einer Breite von nicht mehr als 30 mm |
| Kontaktplattierung |
Zinnplattiert (Standard); Goldplattiert (optional) |
| Nennstrom pro Pin |
2.5 max. pro Kontakt |
| Nennspannung |
250 V Wechselstrom RMS / Gleichstrom |
| Max. Kontaktwiderstand |
≤ 20 mΩ |
| Min. Dämmungswiderstand |
≥ 1000 MΩ |
| Dielektrische Spannung |
500 V Wechselstrom |
Umwelt- und Lötführer
| Artikel |
Spezifikation |
| Betriebstemperaturbereich |
-55 °C ~ +105 °CTTI Europa |
| Profil für das Rückflusslöten |
Erfüllt die Anforderungen der J-STD-020; Höchsttemperatur 260 °C, Dauer 5-10 Sekunden |
| Einhaltung der Vorschriften |
RoHS, bleifrei |
| Anwendungsbezeichnung |
Vermeiden Sie eine längere lokale Überhitzung; Vermeiden Sie das Steinen von Gräbern durch ausgewogene PCB-Pad-Layout |
Produktmerkmale
- Mechanische Kompatibilität mit Molex 87437, einfacher BOM-Austausch ohne PCB-Neugestaltung
- Vertikal einreihend umhülltes Gehäuse verhindert bei der Montage, dass sich die Nadeln falsch vermischen und biegen
- Hochtemperaturgehäuse, stabil bei bleifreiem Rücklauflöten, widerstandsfähig gegen Verformung und Blasenbildung
- Kontakt aus Messinglegierung mit präziser Beschichtung; geringer Kontaktwiderstand für eine stabile Signalübertragung
- Robuste Kontaktbindung, widerstandsfähig gegen Vibrationen und mechanische Stöße bei Fahrzeug- und Drohnenbetriebsbedingungen

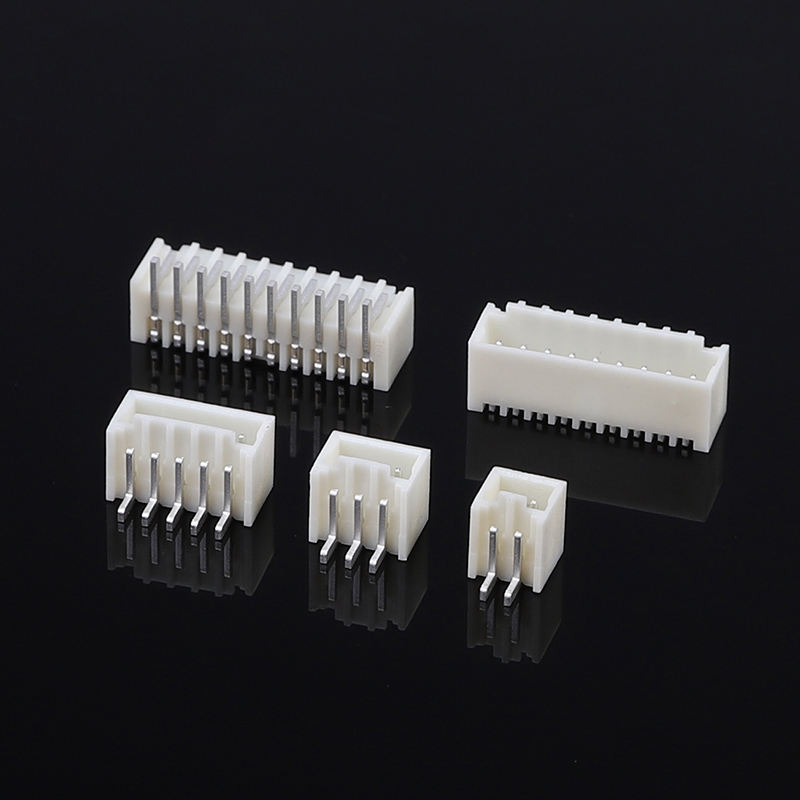

- Mehrere Schaltungen: 2,3,4,5,6,7,8,9,10,12,15 Positionen
- Standardverpackung mit Band und Rollen für SMT-Pick-and-Place; für Sonderprojekte erhältlich
- Optionale Goldbeschichtung für schwierige Umgebungen und Hochzyklus-Paarungsverfahren
Produktvorteile
- Ersatz für die Einführung: Direkter Ersatz für Molex 87437, keine PCB-Layoutänderung, verkürzt den Projektumbauzyklus
- Fahrzeugtechnische Robustheit: Optimierte Antivibrationsleistung für Drohnen- und Fahrzeugsteuerungsmodule, übertrifft SMT-Header für Verbraucher unter Schockbedingungen
- Versammlungsfreundlich: Schleierhülle schützt Pins vor Beschädigungen während der Handhabung und Paarung; stabile Rückflussleistung, niedrigere SMT-Fehlerrate (weniger Grabstein / Verformung)
- Flexible Plattierungsmöglichkeiten: Zinn für die kostensensible Massenproduktion; Goldplattierung für hochzuverlässige Projekte unter rauen Bedingungen
- Kurze Vorlaufzeit: Breite Lagerpalette für 215PStandardteile; schnelle kundenspezifische Anpassungsunterstützung
- Kostenwirksame Alternative: wettbewerbsfähige Preise im Vergleich zu Original-Markenteilen, gleichbleibende elektromechanische Leistung zur Optimierung der BOM-Kosten
Anwendung
- Elektronik für den Automobilbereich: Bordsteuerungseinheiten, Karosserie-Module, Sensorsignalschnittstelle
- UAV/Drohne: Flugsteuerungsplatte, Stromsignalverbindung, Nutzlastmodule
- Kompakte industrielle Steuerungen und Sensormodule
- Intelligente Geräte, IoT-Einbaugeräte
- Kompakte medizinische Signalplatten (nicht sicherheitskritisch)
Leitfaden für die Kundenwahl
- Bestätigen Sie die erforderliche Pinzahl: 2-15P verfügbar; geben Sie bei der Anforderung eines Angebots die genaue Positionsnummer an
- Auswahl der Beschichtung: Zinnbeschichtung für allgemeine Innen-/normale Vibrationen; Auswahl der Goldbeschichtung für Hochschlag, feuchte Umgebung oder häufige Paarungszyklen
- PCB-Fußabdruck: Für den direkten Drop-in-Swap wird der mit der Molex 87437-Serie kompatible Fußabdruck verwendet.
- Anweisung zur Montage: muss der Rückflusskurve J-STD-020 entsprechen; eine längere Übertemperatur verursacht eine Verformung des Gehäuses
- Musteranforderung: Vor der Massenbestellung verfügbare Muster zur Leistungsüberprüfung
- Kundenspezifische Unterstützung: Spezielle Gehäusefarbe, spezielle Bandspulen können für Großprojekte ausgehandelt werden
Häufig gestellte Fragen
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, um alle Ihre Produkte zu überprüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2F: Ich kann das Produkt nicht in Ihrem Katalog finden.Logue, kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form zu machen, dauert etwa 35-45 Tage.
3F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Muster für die Prüfung.
4F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
5F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden an Produkten, die während der Lieferung entstehen.
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001, IQC, OQC, IPQC, QA, besetzen 10% unserer Qualitätabteilung.
8F: Ich brauche Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Bei der individuellen Verpackung gibt es kein Problem, denn wir setzen Ihr Logo oder andere Informationen auf die Verpackung.Ich muss nur darauf hinweisen, dass es zusätzliche Kosten hat..
10F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
