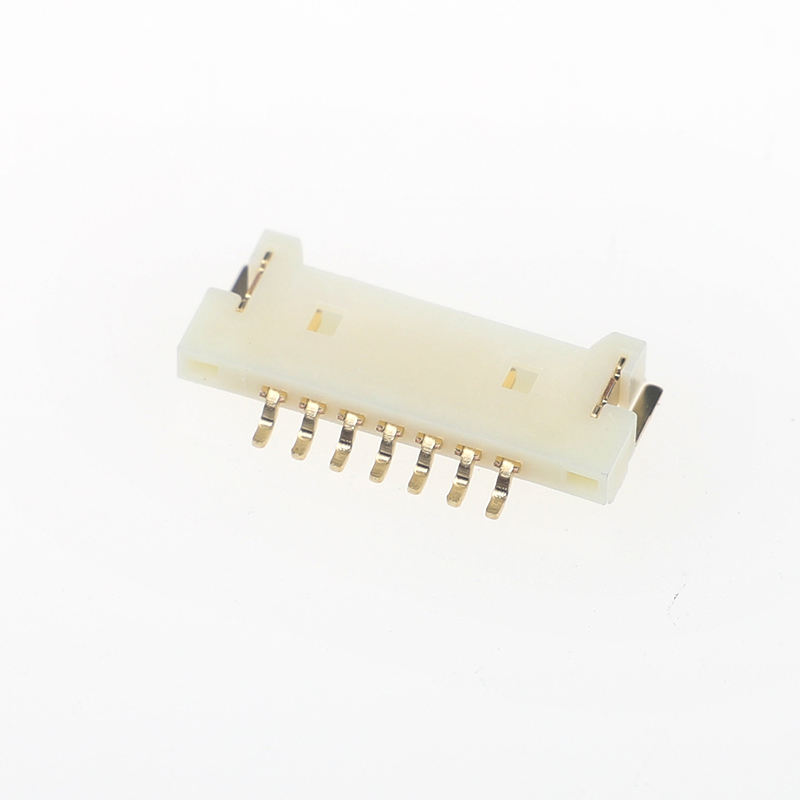

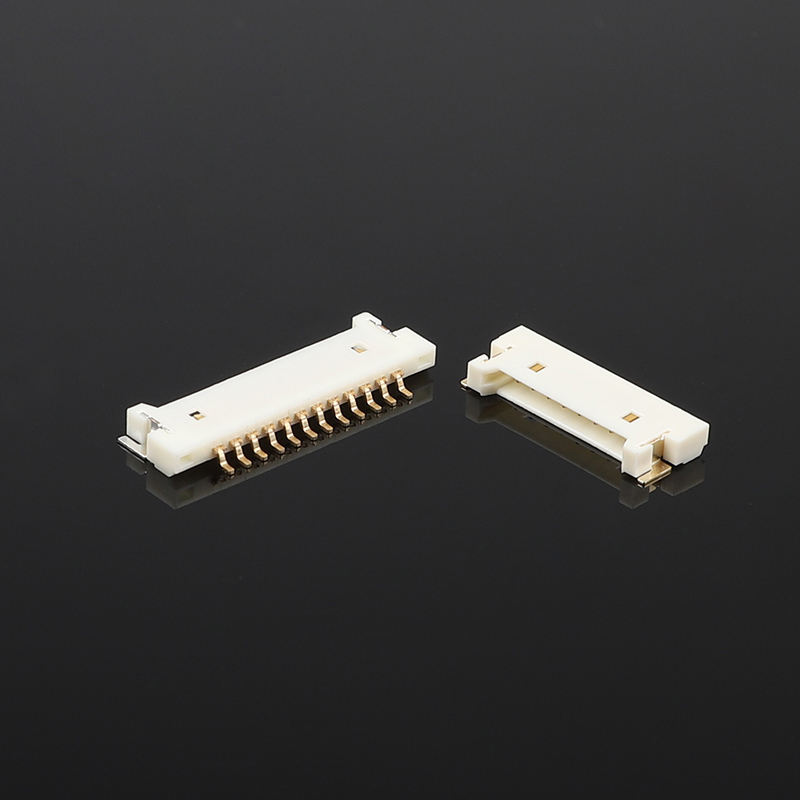

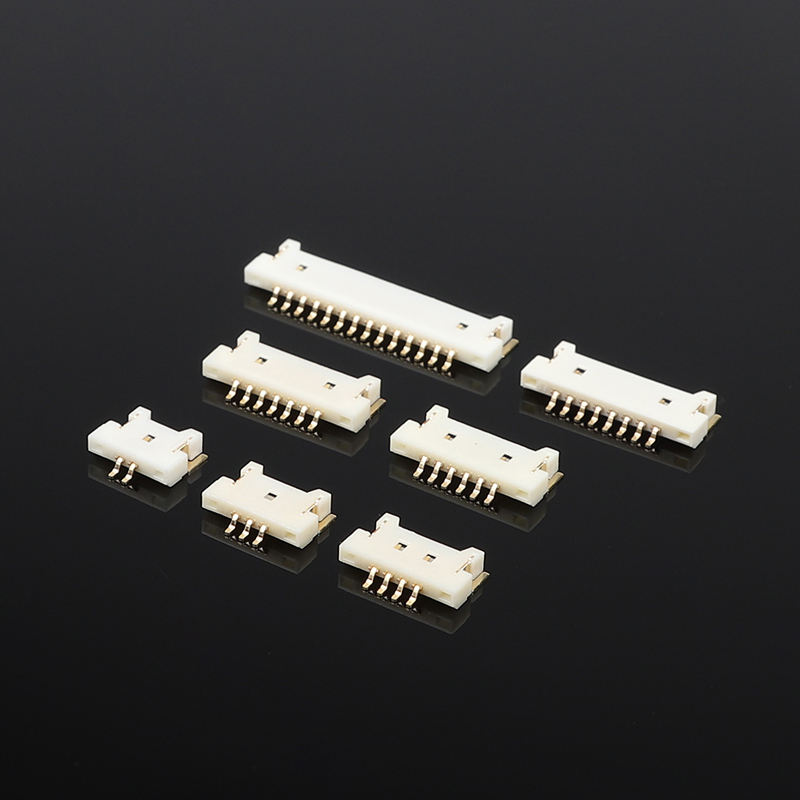

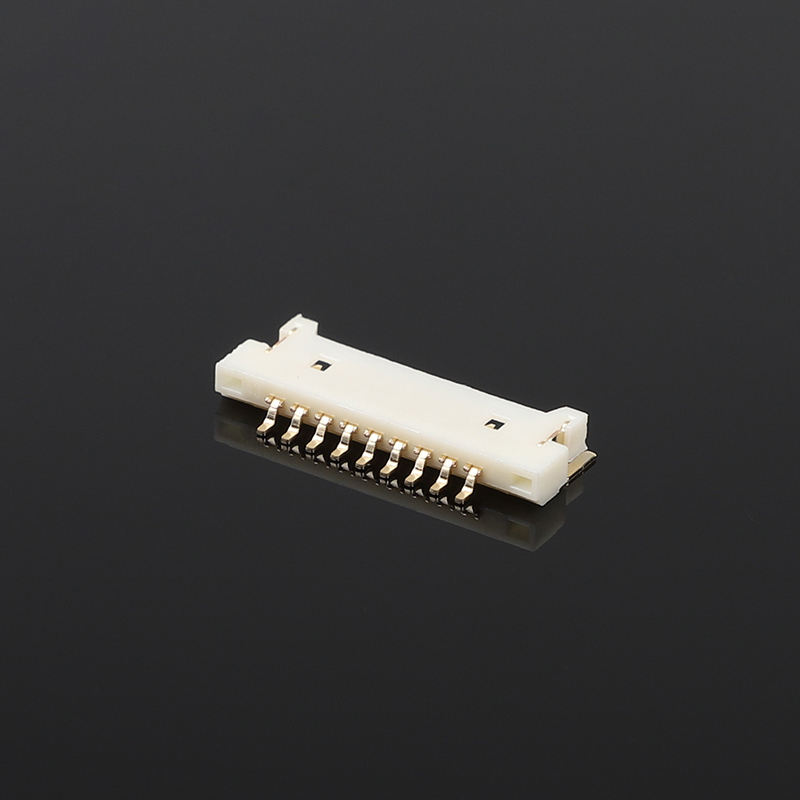

1.25 Ultra-Dünner Horizontale Patch Vollgoldplattierte Stecker WT125JW
Produkthinweise
- 1.25mm-Spitch-Ultra-Niedrigprofil-horizontale SMD-Weibliche Wafer, Drop-in-Ersatz für die Molex 51146-Serie
- Vollgoldplattiert für Antioxidation, stabiles Signal unter Vibration und feuchte Umgebung
- 2 bis 20 verfügbare Positionen, Band- und Rollenverpackung für die SMT-Hochgeschwindigkeitsmontage
- Polarisierte + Reibungssperre gegen Fehlpaarung, verhindert versehentliche Trennungen
- RoHS/REACH-konforme, hochtemperaturfähige UL94V-0-Gehäuse für bleifreies Rücklauflöten
Technische Spezifikation
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Schwingung |
1.25 mm |
| Typ |
Horizontale SMD-Weibliche Wafer (Wire-to-Board) |
| Anzahl der Nadeln |
2-20 Positionen |
| Zeile |
Einzelreihen |
| Paarungsorientierung |
Horizontale / rechte Winkel auf PCB |
| Montierung |
Oberflächenverpackungen mit SMD, Band- und Rollenverpackungen |
| Polarisierung |
Ja, gegen falsche Einfügung |
| Verriegelung |
Reibungssperre für eine sichere Paarung |
| Kreuzbezüge |
Molex 51146 Reihe |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Kontaktmaterial |
Phosphor Bronze |
| Kontaktplattierung |
Vollgoldplattiert über Nickelbasis |
| Wohnmaterial |
Hochtemperatur-Thermoplast, UL94V-0 |
| Nennstrom |
1A pro Stift (AWG 28-32) |
| Nennspannung |
125 V Wechselstrom |
| Max. Kontaktwiderstand |
≤ 20 mΩ |
| Min. Dämmungswiderstand |
≥ 1000 MΩ |
| Widerstand gegen Spannung |
500 V Wechselstrom / 1 min |
Umwelt- und Lötführer
| Artikel |
Spezifikation |
| Betriebstemperatur |
-40 °C bis +105 °CIch bin hier, um Sie zu bitten. |
| Speichertemperatur |
-25 °C bis +60 °C |
| Lötprofil |
Kompatibel mit bleifreiem SMT-Rückfluss (maximal 260 °C) |
| Einhaltung der Vorschriften |
RoHS, REACH |
| Anmerkung |
Verwenden Sie keine mechanischen Spannungen während oder nach dem Rückflusslöten |
Produktmerkmale
- Ultra-dünne horizontale SMD-Einstellung in rechten Winkeln, geringe Platzspanne für schlankes Gerätendesign
- Phosphor-Bronz-Kontaktbasis mit voller Goldbeschichtung, geringer Kontaktfestigkeit, hervorragende Korrosions- und Oxidationsbeständigkeit
- Polarisierte Schlüsselfunktion zur Vermeidung des Rückwärts einsetzens; eingebautes Reibungsschloss sorgt für eine stabile Paarung, Anti-Trop unter Vibrationsschlag
- Gehäuse: hochtemperaturbeständiges UL94V-0-Thermoplast, kompatibel mit dem standardmäßigen bleifreien Rücklauflötenprofil
- 2-20 Positionen konfigurierbar; passt genau zu Molex 51146 PCB Fußabdruck, direkter Drop-in-Austausch ohne PCB-Modifikation
- Band-und-Roll-Träger für automatische Pick-and-Place; für OEM-Projekte verfügbare maßgeschneiderte Pin-Zählungen und Plattierungsoptionen
Produktvorteile
- Direktes Ersetzen: 1: 1 Fußabdruck kompatibel mit Molex 51146, keine PCB-Neugestaltung erforderlich, Projektzyklus verkürzen & BOM-Migrationsrisiko
- Vollgoldplattiert: Im Vergleich zur Standardversion mit Zinnplatte, bessere Leistung bei hoher Luftfeuchtigkeit, Vibrationsanfälligkeit, lange Lebensdauer, geringeres Risiko für intermittierende Verbindungen
- Herstellungsfreundlich: Optimierte SMD-Pad-Layout, stabiler Band- und Spulenträger, hoher Pick-and-Place-Ertrag für die Massenproduktion
- Flexible Anpassung: Unterstützung der individuellen Pin-Zählung, der Plattierdicke, der speziellen Verpackung für OEM/ODM-Projekte
- Kostenoptimierte Alternative: Stabile nationale Lieferkette, kürzere Lieferzeiten im Vergleich zu importierten Originalteilen, wettbewerbsfähige Gesamtkosten für mittelgroße Auftragsmengen
Anwendung
- Verbraucherelektronik: Kleine Haushaltsgeräte, tragbare Geräte, Smart Panels, tragbare Geräte
- Anzeige und Berührungsmodul: LCD/OLED-Display, interne Signalverbindung, Berührungsbildschirmmodule
- Industrielle Steuerung: Kompakte Sensoren, kleine Steuerungen, Sicherheits- und Alarmanlagen
- Medizinisches Gerät: Tragbare medizinische Geräte (nur Verbindung auf Signalebene)
- IoT & Smart Hardware: intelligente Sensorknoten, Miniaturkommunikationsmodule
Leitfaden für die Kundenwahl
- Auswahl der Pinzahl: Bestätigen Sie die tatsächlichen Signal-/Leistungskanäle; wählen Sie entsprechend 2‐20P aus. Vermeiden Sie eine überspezifische Pinzahl, um Platz auf dem PCB zu sparen.
- Auswahl der Plattierung: Für hohe Luftfeuchtigkeit, Vibrationen und eine lange Lebensdauer ist eine vollgoldplattierte Version zu wählen.
- PCB-Konstruktion: Befolgen Sie das empfohlene Pad-Layout von WT125JW (gleich dem Molex 51146 Fußabdruck).
- Erinnerung an die Paarung: Verwenden Sie passendes Paarungsgehäuse und mit der 51146-Serie kompatible Klemmterminals; wenden Sie die Kabelbreite AWG 28-32 an.
- Versammlung: Für automatische SMT müssen Klebeband und Rollen verwendet werden; die manuelle Montage ist nur für kleine Prototypen erlaubt.
- Lötarbeiten: Die Temperaturkurve des bleifreien Rückflusses ist streng einzuhalten; zweite wiederholte Rückflüsse bei hohen Temperaturen sollten vermieden werden.
Häufig gestellte Fragen
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, um alle Ihre Produkte zu überprüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2F: Ich kann das Produkt nicht in Ihrem Katalog finden.Logue, kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form zu machen, dauert etwa 35-45 Tage.
3F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Muster für die Prüfung.
4F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
5F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden an Produkten, die während der Lieferung entstehen.
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001, IQC, OQC, IPQC, QA, besetzen 10% unserer Qualitätabteilung.
8F: Ich brauche Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Bei der individuellen Verpackung gibt es kein Problem, denn wir setzen Ihr Logo oder andere Informationen auf die Verpackung.Ich muss nur darauf hinweisen, dass es zusätzliche Kosten hat..
10F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
