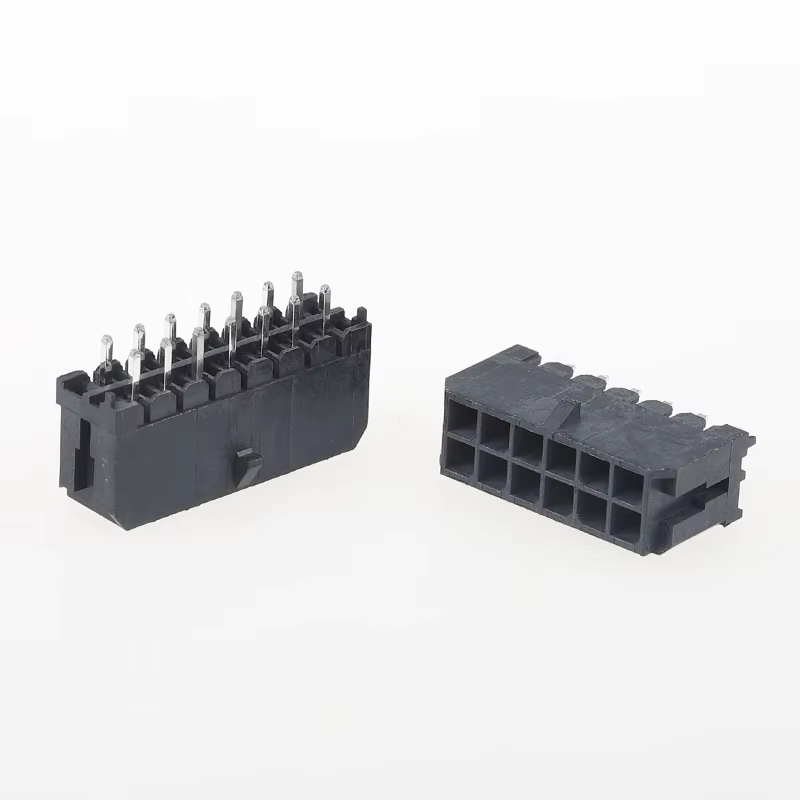

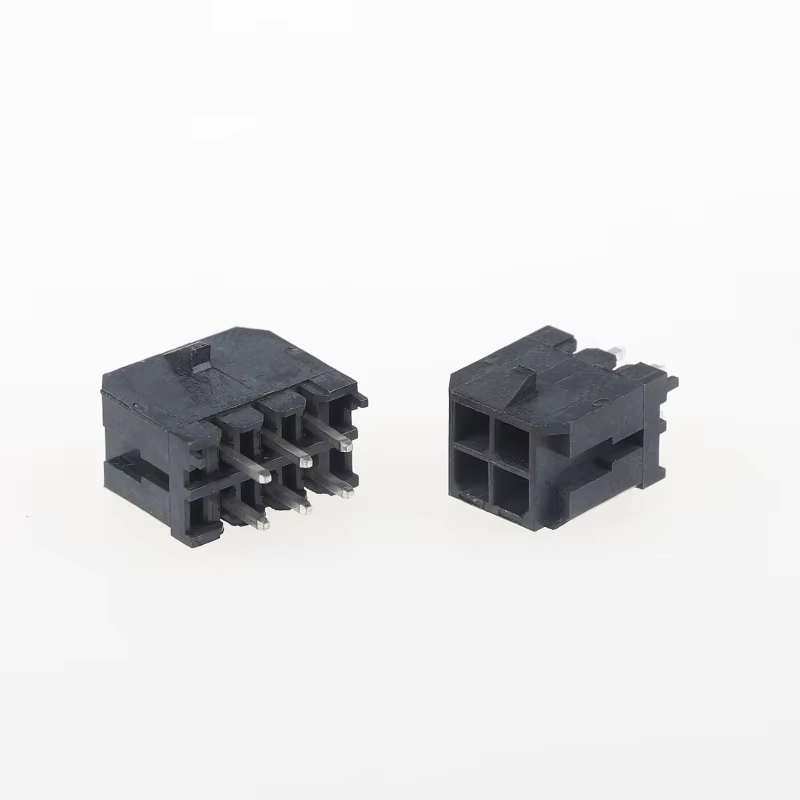

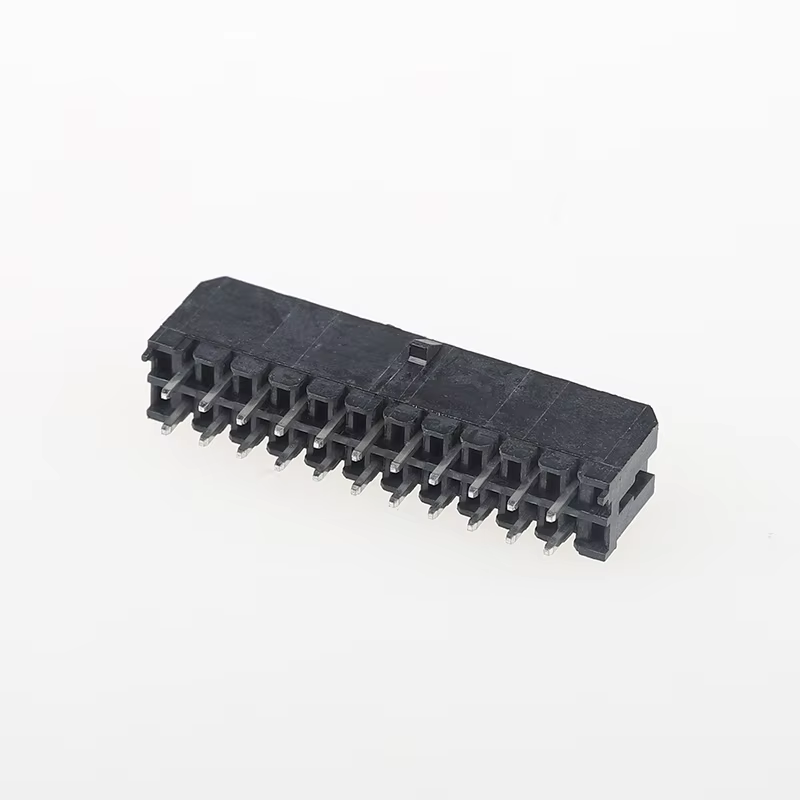

MX3.0 Steckverbinder Klein 5557 ∙ 43045 Serie Doppel-Reihe Gerade Stiftkopf (3.0 mm Abstand)
Produkthinweise
✅ 3,0 mm kompakter Doppelreihe-Draht-zu-Board-Kopf, kompatibel mit der Molex 43045-Serie (Small 5557 / MX3.0)
✅ Unterstützt sowohl Leistungs- als auch Signalübertragung, bis zu 8,5 A pro Schaltkreis für ein kompaktes Stromdichtes Design
✅ Positives Verriegeln und Polarisieren des Schlüssels verhindert Fehlmatchungen und versehentliche Trennungen unter Vibrationen
✅ UL94V-0 Hochtemperaturgehäuse, kompatibel mit Wellen- und Rückflusslöten
✅ Weite Schaltfläche 224 Positionen, stabile Versorgung, kostengünstige Einbauausstattung für die Molex 43045-Serie
Technische Spezifikation
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Art der Ware |
Zwei-Reihe-Rechte-Durch-Loch-Stiftkopf |
| Schwingung |
3.0 mm |
| Zirkellanzahl |
224 Positionen |
| Montageart |
Vertikaler Durchgang |
| Paarungspartner |
Gehäuse für Behälter der Baureihe 43025 |
| PCB-Dicke |
empfohlener 1,6 mm |
| Wohnungsbau |
Umhüllt mit polarisierenden Schlüssel & Schloss Boss |
| Paarungszyklen |
Mindestens 300 Zyklen |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Wohnmaterial |
Hochtemperatur-Thermoplast UL94V-0 |
| Kontaktmaterial |
mit einer Breite von nicht mehr als 20 mm |
| Kontaktplattierung |
Matte Zinn über Nickelbasis |
| Nennstrom |
Maximal 8,5 A pro Kontakt (mit Temperaturanstieg abgeschwächt) |
| Nennspannung |
600 V Wechselstrom |
| Maximaler Kontaktwiderstand |
≤ 20 mΩ |
| Min Isolierwiderstand |
≥ 1000 MΩ |
| Widerstand gegen Spannung |
1500 V Wechselstrom / 1 min |
| Anwendbares Drahtmesswerk |
AWG 18‐30 (nur Strangdraht) |
Umwelt- und Lötführer
| Artikel |
Spezifikation |
| Betriebstemperatur |
-40 °C bis +105 °C |
| Speichertemperatur |
-20 °C bis +85 °C |
| Lötverfahren |
Wellenlöter / IR-Rückfluss kompatibel |
| Höchstlöschtemperatur |
Max 265 °C (≤ 10 Sekunden Aufenthalt) |
| Feuchtigkeitsprüfung |
90-95% RH @ 40 °C, 96 h qualifiziert |
| Einhaltung der Vorschriften |
RoHS-2-konform |
Produktmerkmale
- Doppelreihe mit 3,0 mm Abstand, vertikale, gerade Durchlöcherkonstruktion, gehülltes Gehäuse zum Schutz von Nadeln
- Eingebauter Polarisationsschlüssel und positiver Sperrmechanismus: Verhinderung von Fehlschluss, Verhinderung von Ausfall unter Schock und Vibration
- Hochtemperaturgehäuse LCP / PA66 UL94V-0, widerstandsfähig gegen Schweißwärme bis zu 265 °C
- Messingkontakt mit mattem Zinnbeschichtung, geringer Kontaktwiderstand, stabile Leistungssignalleistung
- Strenge Coplanaritätskontrolle für eine gleichbleibende Durchlöcherlösung

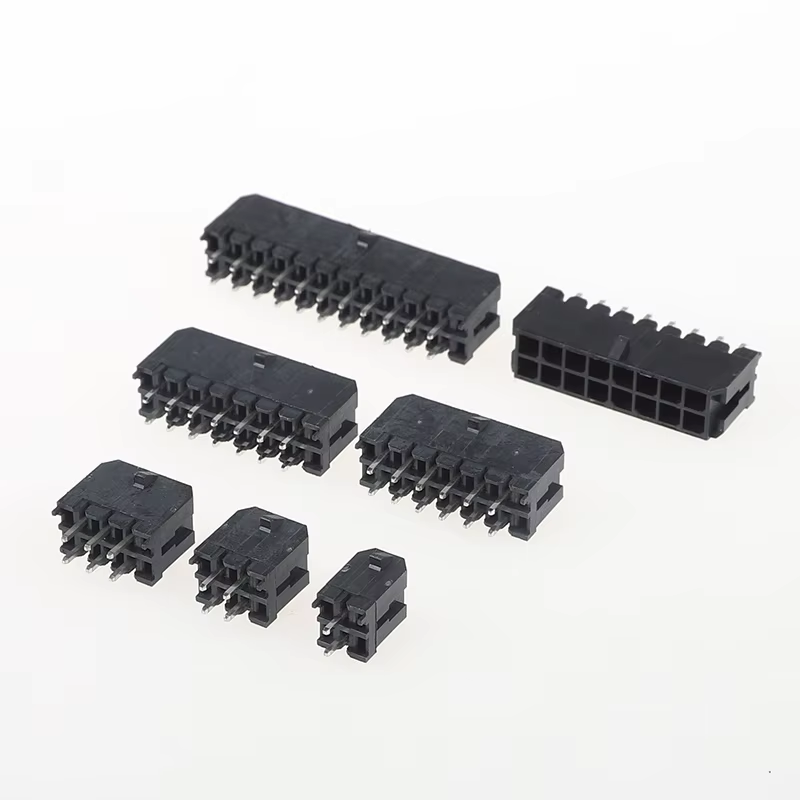

- Vollspannungsschaltungsoptionen: 2 bis 24 Positionen, unterstützt Mischspannungs- und Signalschaltungen
- Matten mit Behältergehäuse der Baureihe 43025 und zugeschnittenen Krümmterminalen, vollständig modular aufgebaut
Produktvorteile
- Platzersparnisdichte: Durch das Doppelreihe-Layout von 3,0 mm wird eine höhere Kanalzahl innerhalb eines begrenzten PCB-Fußabdrucks im Vergleich zu 4,2 mm-Pitch-Anschlüssen erzielt.
- Mechanische Auslegung gegen Ausfälle: polarisierender Schlüssel beseitigt das Risiko der Umkehrung; Positionsschloss hält die Verbindung unter Vibration aufrecht und verringert die Feldfehlerrate.
- Breite Leistungs-Signalbilanz: sowohl Signalschleife als auch moderate Stromkreise verwaltet, wodurch die BOM-Teilvarianten für Ihr Projekt reduziert werden.
- Herstellbarkeitsfreundlich: eine strenge Koplanarität der Nadel gewährleistet eine gleichbleibende Durchlöcherlösung, minimiert offenen Nadelfehler bei der Serienproduktion.
- Resilienz der Lieferkette: kostengünstige mechanische Alternative für die Molex 43045-Serie, hilft, das Mangelrisiko an OEM-Komponenten zu verringern, flexible MOQ für Prototypen und Massenbestellungen.
- Vollmoduläres Ökosystem: passende Gehäuse, verfügbare Klemmterminals, unterstützt die interne Montage von Gurtbändern.
Anwendung
- Industrieautomation: SPS, Servoantriebe, Sensormodule, Fabriksteuerungseinheiten
- Stromversorgung und UPS: interne Stromsignalverbindung für das Schalten von Stromversorgungen
- Telekommunikation und Netzwerke: Router, Schalter, Hilfsnetzteile für Basisstationen
- Verbraucherelektronik: Medizinprodukte, LED-Leistungstreiber, Haushaltsgeräte
- Neue Energieausrüstung: Batteriemanagement-Hilfssignal und Niedrigleistungsverteilung
- Prüfung und Messung: Prüfvorrichtungen, interne Verkabelung von Laborinstrumenten
Leitfaden für die Kundenwahl
- Bestätigen Sie die genaue Schaltkreisnummer (2-24P).
- Definition des tatsächlichen Betriebsstroms pro Stift: Anwendung einer Stromentfernung von 30 bis 40% bei hohen Temperaturen (> 85 °C).
- Überprüfung der PCB-Dicke: Diese Überschrift ist für Standard-PCBs mit einer Dicke von 1,6 mm bestimmt; für nicht-standardmäßige Plattendicke ist eine individuelle Stiftlänge erforderlich.
- Bestätigen Sie das Paarungsgehäuse: muss mit einem mit der Baureihe 43025 übereinstimmenden Behältergehäuse und den entsprechenden Krümmterminals kombiniert werden.
- Auswahl der Drahtweite: AWG 18-22 für Hochstromschleifen; AWG 24-30 für reine Signalkreise, nur Strangdraht; Festdraht wird nicht empfohlen.
- Umweltzustand: Wenn das Gerät unter starken Schwingungen oder hoher Luftfeuchtigkeit arbeitet, muss vor der Serienproduktion die mechanische Retention und die thermische Ablösung validiert werden.
- Für Alternative-Molex-Projekte: Durchführung der Matching-Prüfung, des Lötversuchs und der Umweltvalidierung vor dem formalen Projektwechsel.
