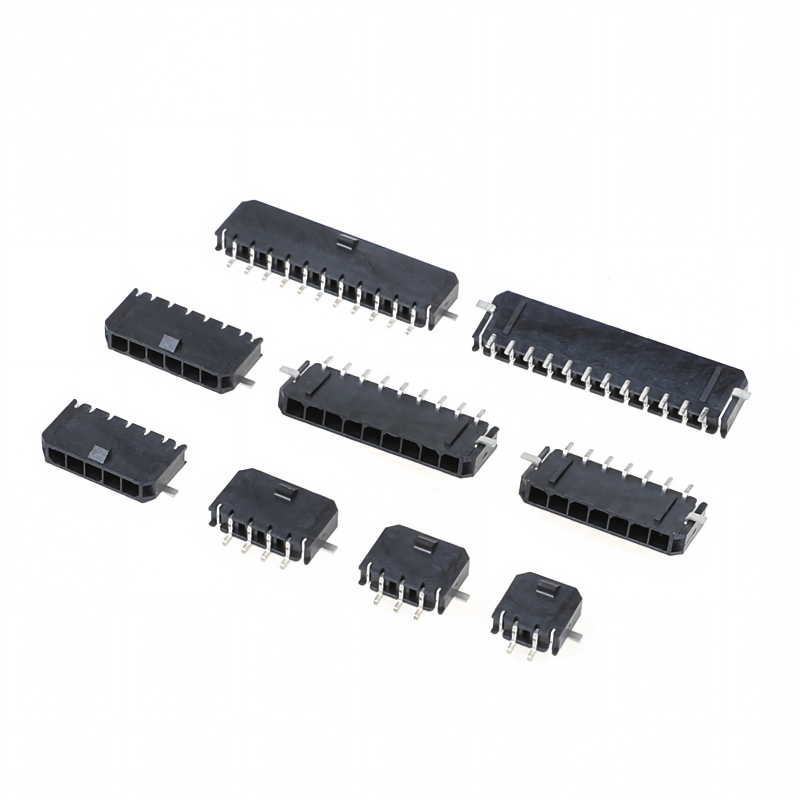

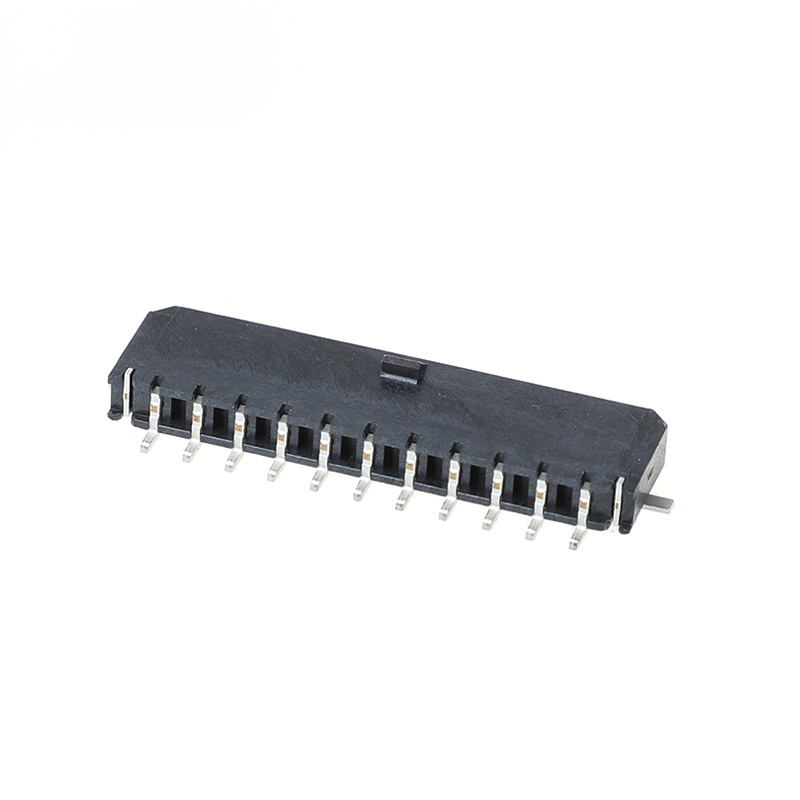

MX 3,0 mm Pitch Horizontale Einzeilinie Automobilanschluss 5557 2P‐12P (ersetzt MOLEX 43650)
Produkthinweise
- Direktes Ersatzgerät für die MOLEX 43650 Micro‐Fit 3.0 Einzeilecke-Header, vollständige mechanische und elektrische Interoperabilität mit Molex
- 30,0 mm Abstand, einzelne Reihe, 2-12 Positionen, horizontale, rechtwinklige Lösung aus Draht auf Platte
- Hochtemperaturgehäuse für die Automobilindustrie, glühfähige Leitungen, RoHS-REACH-konform
- 8.5 Maximal pro Schaltkreis, gemischte Signal- und Niedrigleistungsleistung in kompakter Abmessung
- Stabile Lagerbestände, flexible MOQ, kostengünstige Alternative zur Zweitbeschaffung
Technische Spezifikation
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Schwingung |
30,00 mm |
| Positionsbereich |
2 ‐ 12 P, einzelne Zeile |
| Orientierung |
Horizontale / rechten Winkel |
| Paarungszyklen |
≥ 30 Zyklen |
| Empfohlene PCB-Dicke |
1.6 mm |
| Typ der Montage |
Durchlöchrig / SMD-Band-und-Roll |
| Farbe des Gehäuses |
Schwarz |
| Verriegelung |
Polarisierte Verschlussschleier, PCB-Retention-Pick |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Wohnmaterial |
Hochtemperatur-Thermoplast, UL94V-0 |
| Kontaktmaterial |
mit einer Breite von nicht mehr als 20 mm |
| Kontaktplattierung |
Matte-Zinn/Selektive Goldbeschichtung optional |
| Nennstrom |
Max. 8,5 A pro Pin (abhängig von der Drahtweite und der Temperaturbewertung) |
| Nennspannung |
600 V Wechselstrom |
| Kontaktwiderstand |
≤ 15 mΩ |
| Widerstand gegen Isolierung |
≥ 1000 MΩ |
| Widerstand gegen Spannung |
1500 V Wechselstrom, 1 Minute |
| Anwendbares AWG für Draht |
2030 AWG |
Umwelt- und Lötführer
| Artikel |
Spezifikation |
| Betriebstemperatur |
-40 °C bis +125 °C |
| Speichertemperatur |
45 °C ~ +130 °C |
| Schwingungswiderstand |
Erfüllung der allgemeinen Anforderungen an die Vibration von Fahrzeuggurtbändern |
| SMT Rückflussprofil |
Höchsttemperatur ≤ 260 °C, Gesamtbelastung ≤ 10 s |
| Durchlöcherlöten |
Wellenlösung max. 260 °C, Aufenthaltszeit 5 s |
| Einhaltung der Vorschriften |
RoHS 2.0, REACH SVHC; Niedrighalogenspiegel optional |
Produktmerkmale
1. 100% Paarung kompatibel mit MOLEX 43650-Serie Micro-Fit 3.0 Paarungsterminals & Gehäuse
2. Rechteckige horizontale Einzeilinie, spart vertikalen PCB-Platz
3. hochtemperaturbeständiges thermoplastisches Gehäuse, Glow-Wire, für die Anforderungen der Automobilindustrie geeignet
4Polarisiertes Gehäuse verhindert Fehlverknüpfungen; eingebauter PCB-Locating-Pig für präzise Montage
5- Messingkontakt mit Zinn/Goldplattierung, geringer Kontaktwiderstand, Kontaktretention gegen Vibrationen
6- Unterstützung der Durch-Loch- / SMT-Festung; Verpackung mit Band und Rolle zur automatischen Einfügung
7. RoHS, REACH SVHC-konform; Option für Halogenarme Materialien auf Anfrage verfügbar
Produktvorteile
1. Drop-in-Alternative für MOLEX 43650, beseitigt die Neugestaltungskosten für Dual-Sourcing
2Strenge Dimensionaltoleranzkontrolle, stabile Normalkraft, vermeidet Mikrovibrationsrisiken
3. Rückverfolgbarkeit der für die Automobilindustrie geeigneten Rohstoffchargen, geeignet für Projekte mit hoher Zuverlässigkeit
4- Flexibile Optionen: Zinn/Goldplattierung, Durchlöchern/SMT, Klebeband-Rollen/Tray-Verpackungen
5Kurze Vorlaufzeit für Standardpositionen, unterstützt kleine Prototypen und Massenbestellungen
6. Vollständige Stützterminals & Krimpgehäuse als Einstiegslösung verfügbar
Anwendung
- Elektronik für den Automobilbereich: Innensteuerungen, Beleuchtungsmodule, Sensorverbindungen, BMS-Hilfssignalverbindungen
- Industrieautomation: Sensormodule, kleine Servoantriebe, PLC-Schnittstellen für Peripheriesignale
- Neue Energieausrüstung: kleine Stromversorgungseinheiten, Batteriemanagement-Hilfsverkabelung
- Medizinische Ausrüstung (ohne Implantate): Signal und interne Verbindungen mit geringer Leistung
- Intelligente Heim- und Verbraucherhardware: Stromversorgung-Board-to-Wire-Verbindung
Leitfaden für die Kundenwahl
1- Bestätigen Sie die Position: 2-12P, entsprechen Original MOLEX 43650 Positionsnummer
2Auswahl des Montagestils: Durchlöcher für starken mechanischen Halt; SMT-Tape-Roll für die Hochgeschwindigkeits-SMT-Anordnung
3- Plattierungswahl: Zinnplattierung für allgemeine Signalkreisläufe; Goldplattierung für Hochschwingungs-/Langlebenszyklusszenarien
4. Überprüfen Sie die Drahtmessung: 2030 AWG; der tatsächliche Strom muss eine Temperaturverringerungskurve anwenden
5- Vergleichen Sie unser Gehäuse immer mit Terminals mit entsprechenden Spezifikationen; das Mischen von Terminals verschiedener Hersteller kann die Kontaktleistung beeinträchtigen
6- für Automobilprojekte: Anforderung eines Materialzeugnisses, CPK-Bericht, Konformitätsdokument vor der Serienproduktion
Häufig gestellte Fragen
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, um alle Ihre Produkte zu überprüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2F: Ich kann das Produkt nicht in Ihrem Katalog finden.Logue, kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form zu machen, dauert etwa 35-45 Tage.
3F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Muster für die Prüfung.
4F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
5F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden an Produkten, die während der Lieferung entstehen.
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001, IQC, OQC, IPQC, QA, besetzen 10% unserer Qualitätabteilung.
8F: Ich brauche Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Bei der individuellen Verpackung gibt es kein Problem, denn wir setzen Ihr Logo oder andere Informationen auf die Verpackung.Ich muss nur darauf hinweisen, dass es zusätzliche Kosten hat..
10F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
