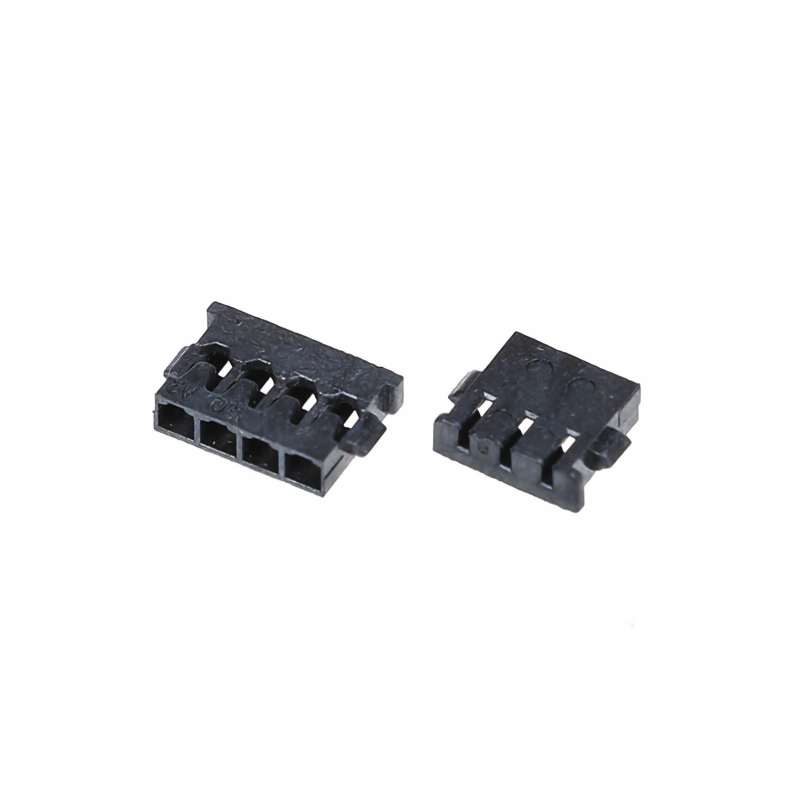

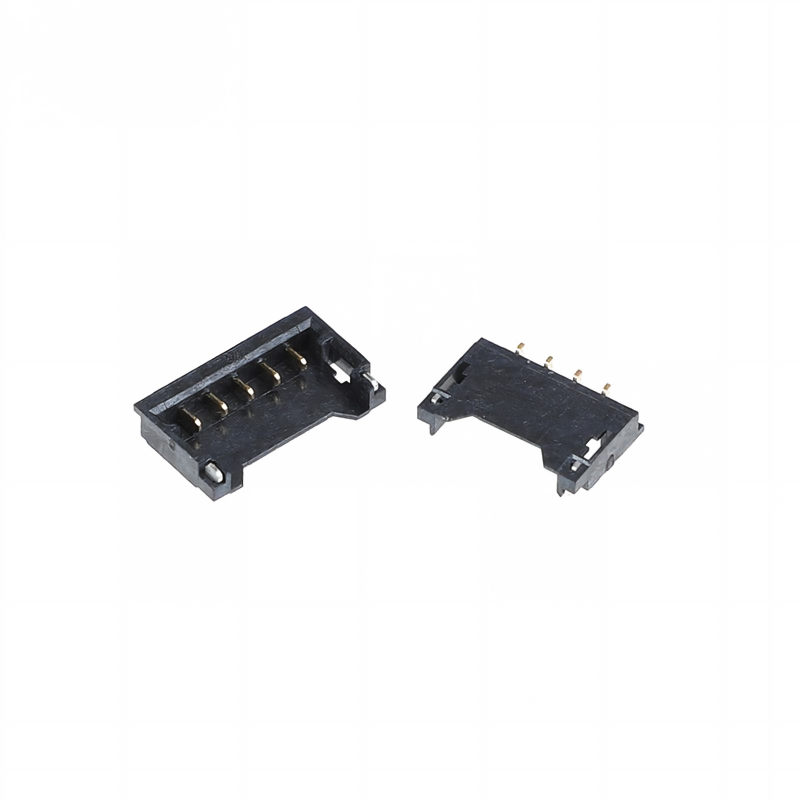

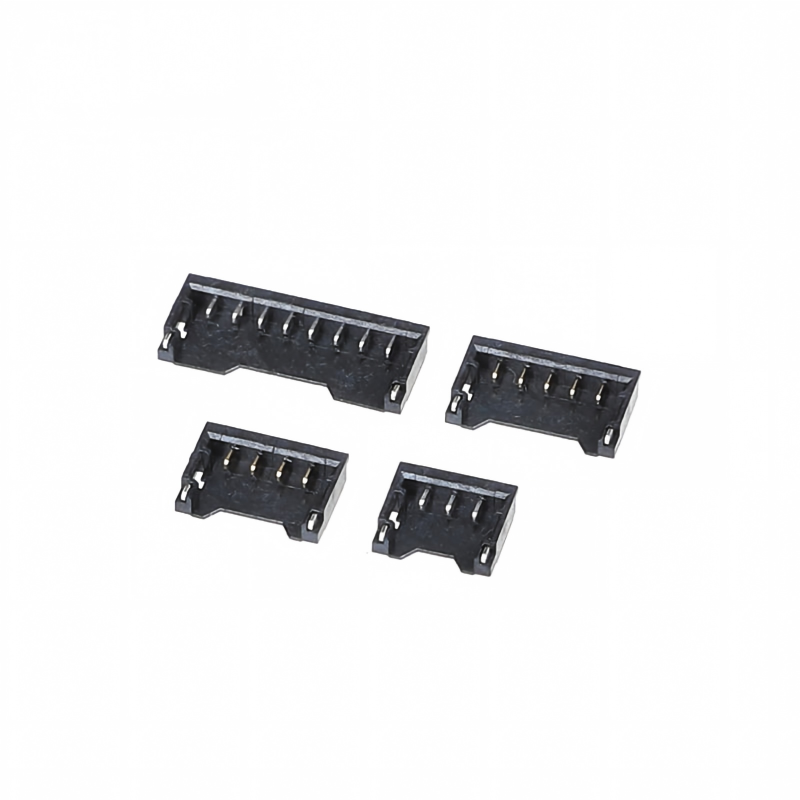

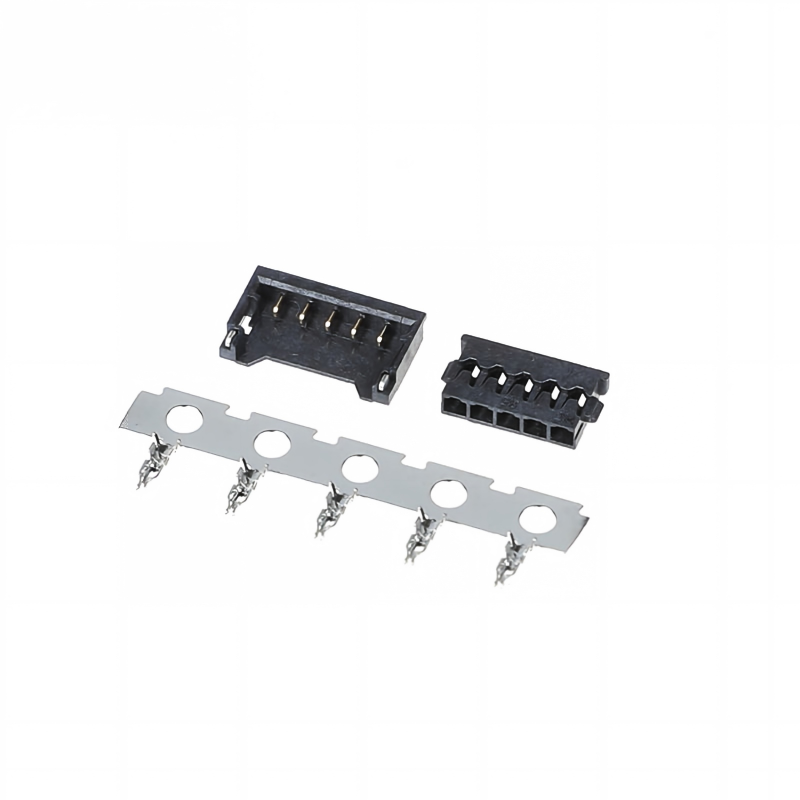

1.2mm Akku Steckdose mit Gummi-Schalen-Terminals. Molex 78171 / 78172 Alternativen
Produkthinweise
Direkte Einstiegsalternative zur Molex Pico-EZmate 78171 & 78172-Serie, 1,2 mm große Steckdose, vollständig kompatibel, Krümmterminals und Kopplungsoberfläche.Kostenwirksame zweite Quelle für die Verbindung von Li-Polymer-Batterien, SMT-Pick-and-Place-freundlich, RoHS-konform.
Technische Spezifikation
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Schwingung |
1.2 mm (0,047") |
| Leistungsumfang |
2‐7 Positionen |
| Paarungsart |
Vertikal aus Draht auf Brett |
| Höhe der Paare |
1.55 bis 1.65 mm |
| Abschluss-Kopf |
SMT-Flächenhalterung |
| Schließbehälter |
Klemmterminal |
| Anwendbares Drahtmesswerk |
30 bis 28 AWG |
| Farbe des Gehäuses |
Schwarz |
| Paarungszyklen |
Mindestens 30 Zyklen |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Gehäusematerial |
Hochtemperaturbeständiges Thermoplast |
| Endmaterial |
Kupfer-Nickel-Silizium-Legierung/Phosphor-Bronze |
| Kontaktplattierung |
Zinn / Gold über Nickel (optional) |
| Nennstrom pro Pin |
1.5 A (AC/DC) |
| Nennspannung |
50 V Wechselstrom / Gleichstrom |
| Maximaler Kontaktwiderstand |
≤ 20 mΩ |
| Min Isolierwiderstand |
≥ 100 MΩ |
| Widerstandsspannung |
500 V Wechselstrom / 1 Minute |
Umwelt- und Lötführer
| Artikel |
Spezifikation |
| Betriebstemperaturbereich |
-40 °C bis +105 °C |
| Einhaltung der Vorschriften |
RoHS, REACH SVHC-konform |
| SMT-Lötprofil |
Folgen Sie dem Standard-SMT-Rückflussprofil; Spitzentemperatur ≤260 °C, Dauer ≤10 Sekunden |
| Verarbeitungsbericht |
Vermeiden Sie mechanischen Stoß/Kabel ziehen während der Rückfluss & Montage; nicht überkrempeln Enden |
| Aufbewahrung |
Trockenes Lager, Vermeidung von hoher Luftfeuchtigkeit vor der SMT-Montage |
Produktmerkmale
- 1.2 mm Abstand, einzelne Reihe, vertikale Paarung, Paarungshöhe 1,55-1,65 mm Niederprofilkonstruktion
- Polarisierungsschlüssel eingebaut zur Verhinderung der Fehlverkoppelung, Vermeidung von Schäden durch Umkehrverstärkung
- Friction-Lock-Gehäuse zur stabilen Aufbewahrung, zum Widerstand gegen Vibrationen und zum Ausziehen von Kabeln
- Das Open-Top-Header-Design unterstützt die automatische SMT-Pick-and-Place-Montage
- Schleifgeräte für 30 bis 28 AWG-Ultrafeindraht für kompaktes Batterie-Gurt
- Vergoldete Kontaktoptionen für geringe Kontaktfestigkeit und Antioxidation
- Verpackungen mit Band und Rollen für die Massenproduktion von SMT
- 100% Form-Fit-Funktion Alternative für die Baureihe Molex 78171 /78172
Produktvorteile
- Direktes Ersetzen: Für das ursprüngliche Design von Molex 78171 /78172 keine PCB-Modifikation erforderlich, schnelle BOM-Second-Sourcing
- Kostenoptimierung: Wettbewerbsfähige Preise gegenüber Originalmarke, stabile Massenlieferkapazität
- Versammlungsfreundlich: SMT-Tape-Reel-Verpackung, Polarisierung gegen Fehler, Verringerung der Anzahl der Baumachteile
- Zuverlässige Batterieverbindung: Niedrige Berührungsfestigkeit, Schließstruktur gegen Vibrationen, stabile Leistungsübertragung für Li-Polymer-Zellen
- Flexible Optionen: Mehrfache Pin-Zählungen, Zinn-/Goldplattierungsoptionen, Unterstützung des kundenspezifischen Kabel-Gurtdienstes
- Kurze Vorlaufzeit: Standardteile auf Lager, Probe zur Validierung verfügbar
Anwendung
- Wearable Geräte und intelligente tragbare Elektronik
- IoT-Sensoren und kleine Smart Home-Geräte
- Li-Polymer-Akkupacks und Batteriemanagementmodule
- Handheld-medizinische tragbare Geräte
- Kleinmassen-Verbrauchergeräte mit elektrischer Antrieb
- Tragbare Prüf- und Messgeräte
Leitfaden für die Kundenwahl
- Bestätigen Sie die Anzahl der Pins: 2-7 Positionen, entsprechen Sie dem Batteriesignal und den Anforderungen an die Stromversorgung
- Überprüfung der Drahtgröße: streng verwenden Sie 30-28 AWG Draht; übergroße Draht wird zu schlechten Krempeln führen
- Auswahl der Beschichtungen: Goldbeschichtung bevorzugt für Geräte mit hoher Vibration / langer Lebensdauer; Zinnbeschichtung für kostensensitive Verbraucherprodukte
- Montageszustand: Bestätigen Sie, dass die SMT-Wiederströmungstemperatur ≤ 260 °C beträgt; Kopf ist SMT-Typ, Behälter ist an Draht gekrempelt
- Validierungsvorschlag: Vor der Massenbestellung durchführen Sie einen Paarungstest, einen Vibrationstest und einen Kontaktwiderstandstest mit unseren Proben
- Anmerkung zur zweiten Quelle: Inter-matchierbar mit der Originalserie Molex 78171 /78172 für ein Projekt mit gemischter Versorgung
Häufig gestellte Fragen
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, um alle Ihre Produkte zu überprüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2F: Ich kann das Produkt nicht in Ihrem Katalog finden.Logue, kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form zu machen, dauert etwa 35-45 Tage.
3F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Muster für die Prüfung.
4F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
5F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden an Produkten, die während der Lieferung entstehen.
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001, IQC, OQC, IPQC, QA, besetzen 10% unserer Qualitätabteilung.
8F: Ich brauche Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Bei der individuellen Verpackung gibt es kein Problem, denn wir setzen Ihr Logo oder andere Informationen auf die Verpackung.Ich muss nur darauf hinweisen, dass es zusätzliche Kosten hat..
10F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
