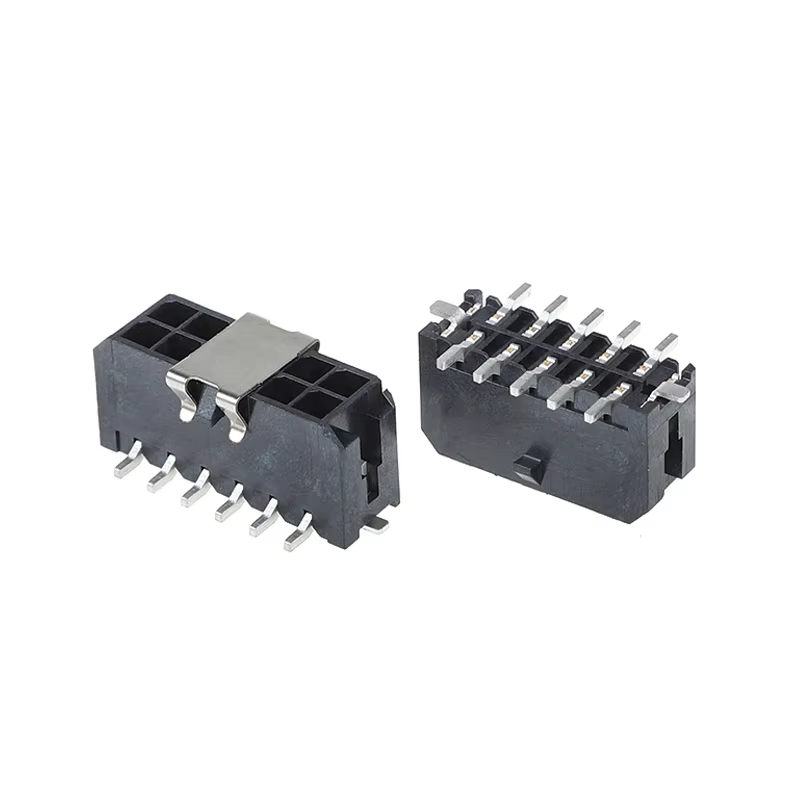

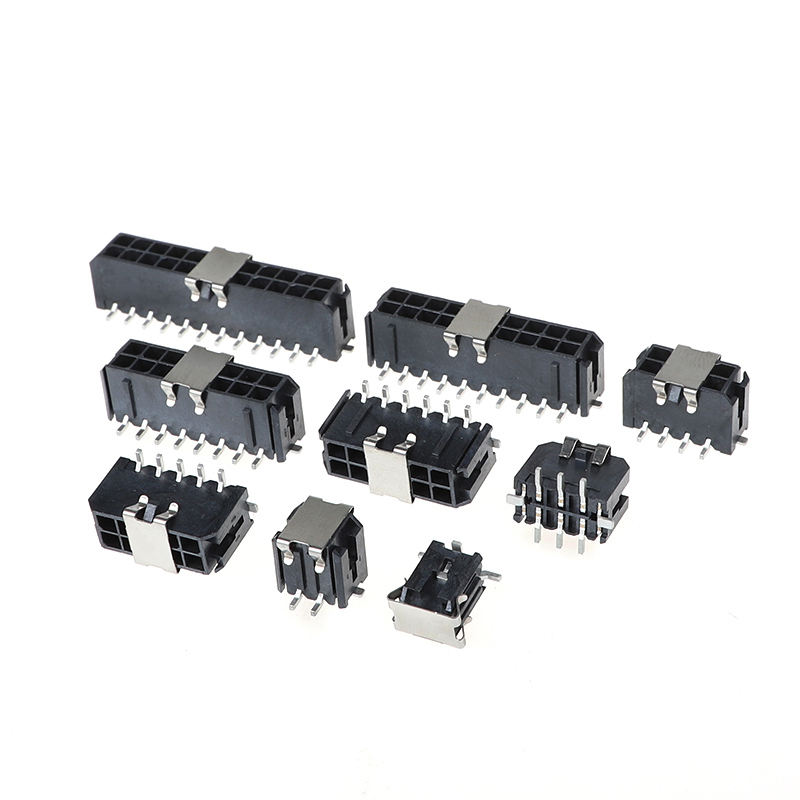

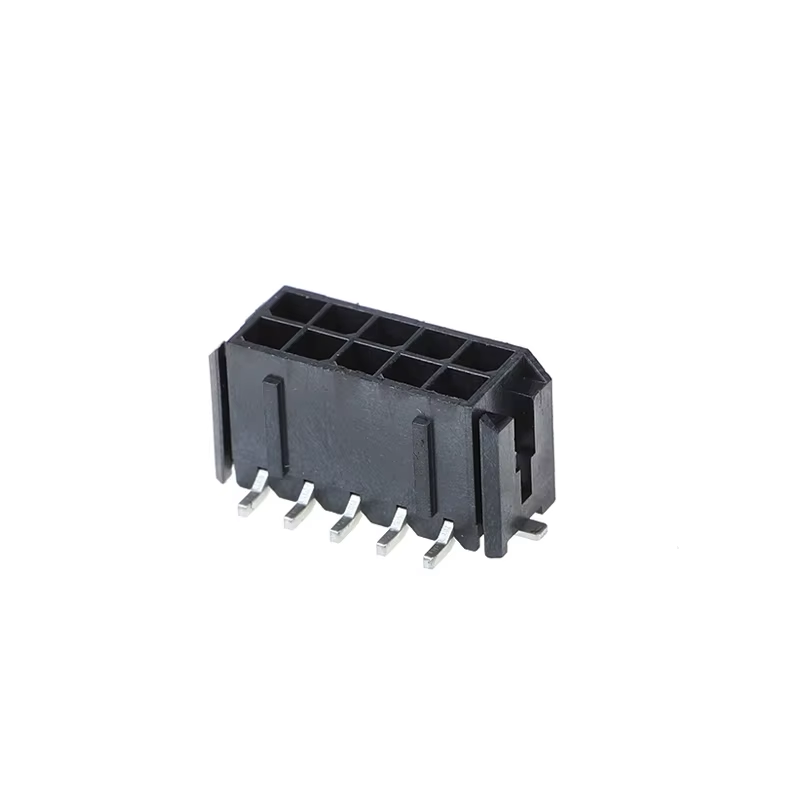

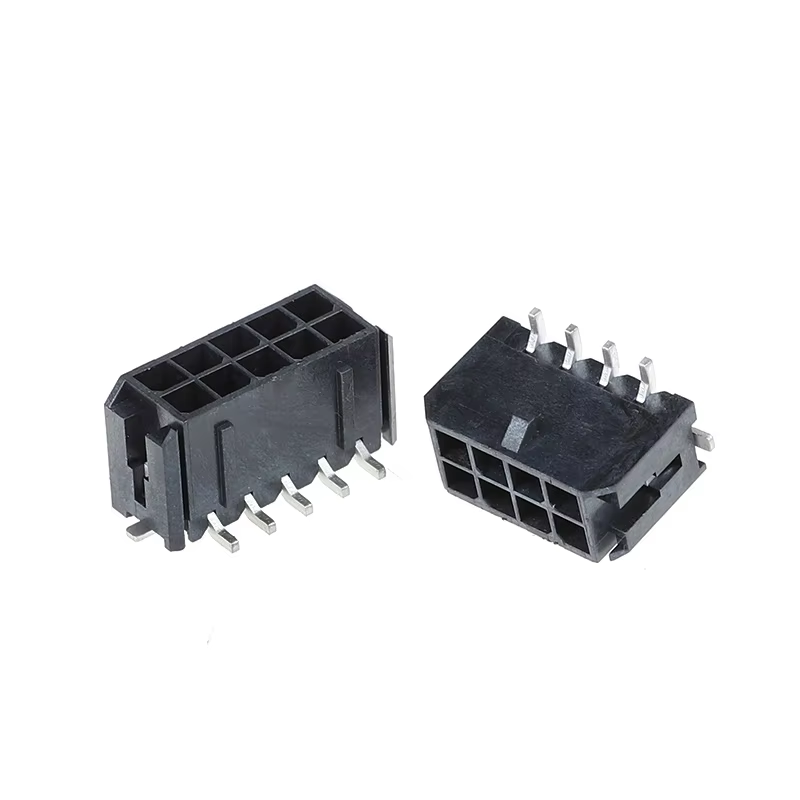

5557 Vertikaler 3,0 mm-Spitch-Anschluss Doppelreihe 4P-24P Ersetzt Molex-Anschluss 43045 Harness-Draht-Anschluss
Produkthinweise
- Direktes Ersatzteil für die Molex 43045 Micro‐Fit 3.0-Serie
- Vertikale Doppelreihe, 3,0 mm Abstand, volle Reichweite: 4P-24P-Positionen
- Wired-to-board-Lösung für Leistungs- und Niedriggeschwindigkeitssignale, 5A pro Berührungsstärke
- Polarisierte Verriegelungshülle, fehlerfrei eingesetzt, hochtemperaturfähige UL94-V0-Hülle.
- Unterstützt kundenspezifische Gurtmontage, Tape-Reel / Massenverpackung, OEM & ODM verfügbar
Technische Spezifikation
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Typ des Steckers |
Draht-zu-Blatt, vertikale Durchbohrungskopf |
| Schwingung |
30,00 mm (0,118 Zoll) |
| Vereinbarung |
Doppelreihe |
| Positionsbereich |
4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P |
| Paarungszyklen |
Min 30 Zyklen |
| Montageart |
Vertikaler Durchbruch für PCB |
| Polarisierung |
Ja, gegen falsche Einfügung |
| Verriegelungsmechanismus |
Positivverriegelung |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Wohnmaterial |
Naylon 66 / LCP, Flammschutzmittel UL94‐V0 |
| Endmaterial |
Phosphor Bronze |
| Standardplattierung |
Zinn über Nickel; Goldbeschichtung an der Berührungsfläche optional |
| Nennstrom |
5 A pro Kontakt (AWG 2024 Draht) |
| Nennspannung |
250 V Wechselstrom / Gleichstrom |
| Max. Spannung widerstehen |
1500 V Wechselstrom / 1 min, ohne Ausfall |
| Kontaktwiderstand |
≤ 20 mΩ max. |
| Widerstand gegen Isolierung |
Bei einer Leistung von ≥ 1000 MΩ @500 V Gleichstrom |
| Anwendbarer Draht |
AWG 28 ~ AWG 20 Kupferdraht mit Strang |
Umwelt- und Lötführer
| Artikel |
Spezifikation |
| Betriebstemperatur |
-40 °C bis +105 °C |
| Lötverfahren |
Bleifreies Durchlößesolden; Spitzentemperatur ≤ 260 °C, maximale Exposition von 30 Sekunden, maximal 3 Zyklen |
| Lagerungszustand |
Temperatur: -10 ~ 40 °C, Luftfeuchtigkeit 40 ~ 70% RH; vermeiden Sie ätzende Gase |
| Einhaltung der Vorschriften |
RoHS‐2.0-konform |
Produktmerkmale
- Vertikaler Kopf mit doppelter Reihe, 3,0 mm Mittelwinkel, Positionen 4P-24P volle Abdeckung
- Polarisiertes Gehäuse + Positives Sperrverschluss: verhindert die Umkehrung, Antivibrations-Anti-Abschaltung unter Schockumgebung
- Hochtemperaturisoliertes UL94-V0-Material, geeignet für das bleifreie Rücklauflöten
- Phosphor-Bronz-Kontaktterminal; Zinnplattierung Standard, Goldplattierung optional für schwierige Umgebungsanforderungen
- Kompatibilität mit Breitleitungsbreiten: AWG 28‐20 Strangdraht für Gurt-Krempensammlungen
- Einfallmechanische Austauschbarkeit mit der Baureihe Molex 43045, keine PCB-Footprint-Modifikation erforderlich
- Mehrfache Verpackungsmöglichkeiten: Schüttbeutel, Tablett, Klebeband und Rolle für SMT-Produktion / automatische Einfügung
Produktvorteile
- Verringerung des Lieferkettenrisikos: Ersatz für Molex 43045, löst lange Vorlaufzeiten und Komponentenknappheitsrisiken, keine Neugestaltung von Leiterplatten erforderlich.
- Kostenoptimierte BOM: Äquivalente mechanisch-elektrische Leistung im Vergleich zur Originalmarke, wettbewerbsfähiger Stückpreis für die Massenproduktion.
- Robuste Vibrationsschutzleistung: Positive Verriegelungsanlage, stabile Verbindung für schwingungsfähige Geräte.
- Flexible Anpassung: vergoldete Endgeräte, individuell angefertigte Pinnenzahl, Fertigbau von Drahtgurt, mehrere Verpackungsarten für Ihre Produktionslinie.
- Strenge Qualitätskontrolle bei Eingang und Ausgang: 100-prozentiger Abmessungs- und elektrischer Probenahmetest; Salzspray- und Temperaturzyklusvalidierung für die Projektqualifizierung verfügbar.
- Schnelle technische Unterstützung: Datenblatt, 2D-Zeichnung, Musterunterstützung für die Kundenprototypenverifizierung.
Anwendung
- Industrieautomation: SPS, Servoantriebe, Sensorgeräte, industrielle Leistungsmodule
- Verbraucherelektronik: Stromversorgungseinheiten, Haushaltsgeräte, Lüfter- und Motorsteuerung
- LED- und Beleuchtungssysteme: LED-Treiberbrett, intelligente Beleuchtungs-Strom-Signalverbindung
- Sicherheit und Überwachung: Kamera-Leistung, Zugangskontrollgeräte
- Medizinische Hilfsgeräte: Nichtkritische Signal- und Stromverbindungen
- Niedrigspannungsbaugruppen für neue Energien: BMS-Hilfssignal, Batteriepaket-Innenverkabelung
- Robotik und Drohnen: Kompakte Stromverteilplatte, interne Verbindung von Draht zu PCB
Häufig gestellte Fragen
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, um alle Ihre Produkte zu überprüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2F: Ich kann das Produkt nicht in Ihrem Katalog finden.Logue, kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form zu machen, dauert etwa 35-45 Tage.
3F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Muster für die Prüfung.
4F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
5F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden an Produkten, die während der Lieferung entstehen.
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001, IQC, OQC, IPQC, QA, besetzen 10% unserer Qualitätabteilung.
8F: Ich brauche Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Bei der individuellen Verpackung gibt es kein Problem, denn wir setzen Ihr Logo oder andere Informationen auf die Verpackung.Ich muss nur darauf hinweisen, dass es zusätzliche Kosten hat..
10F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
