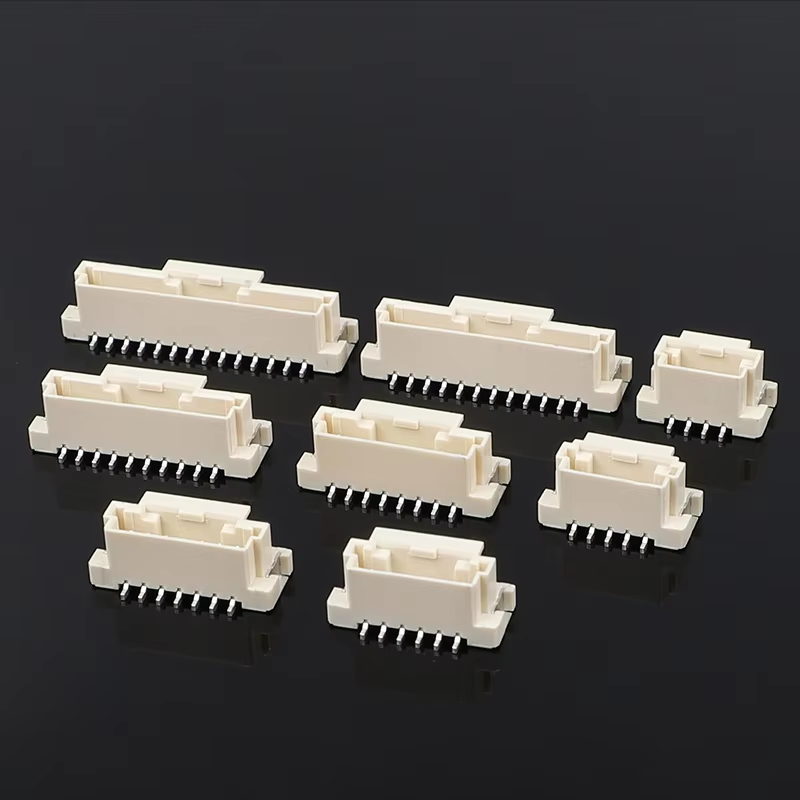

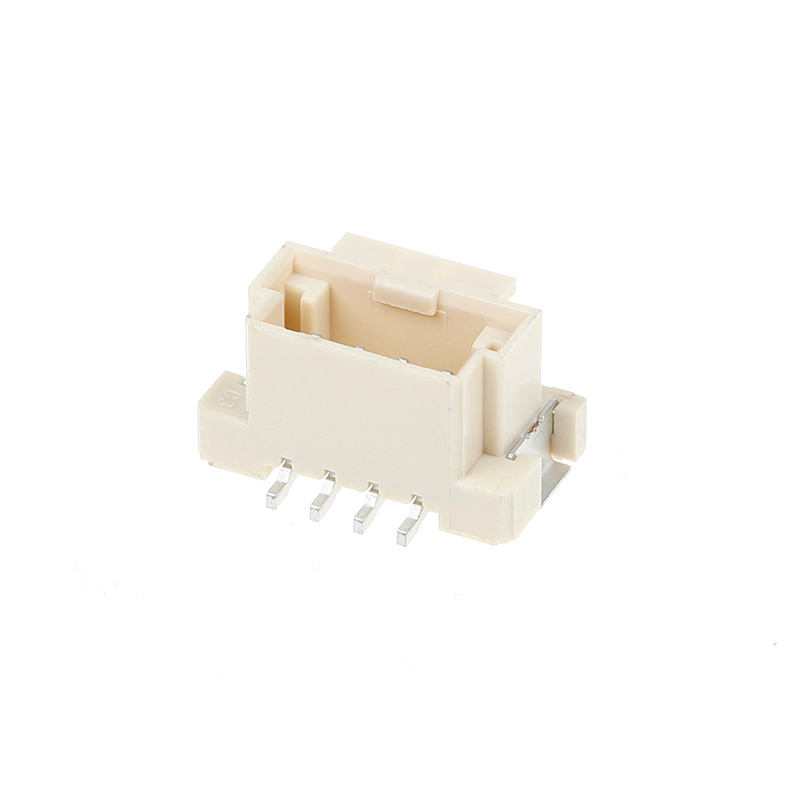

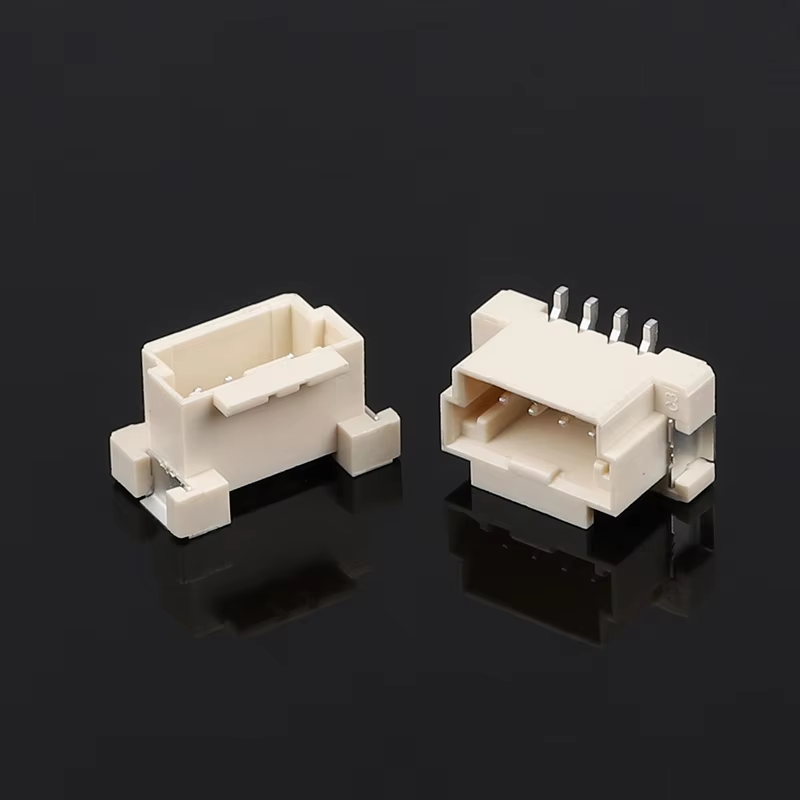

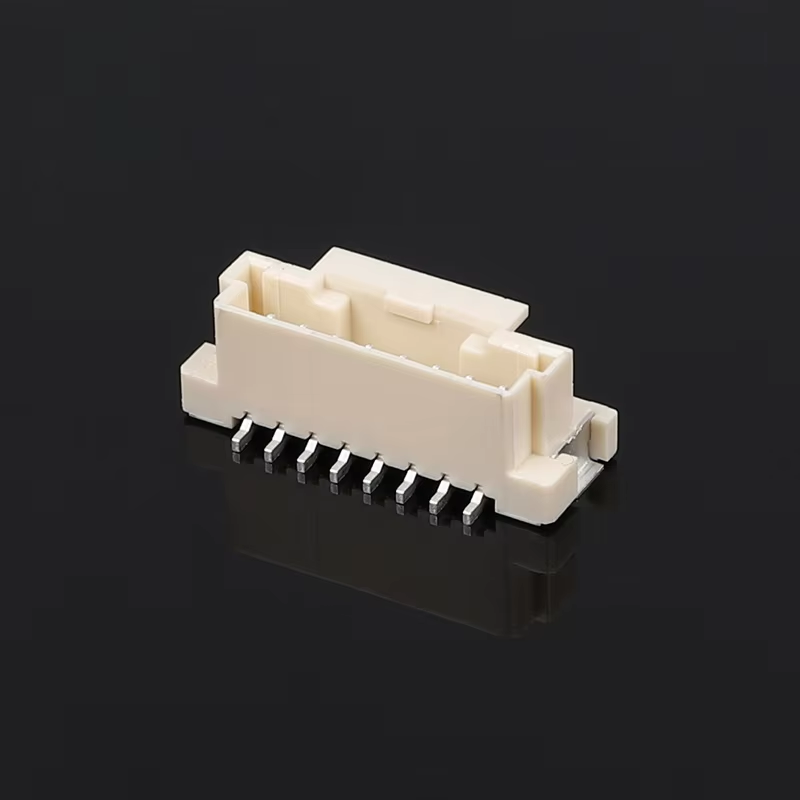

MX2.0mm Pitch Vertikaler Header Draht-zu-Platine Buchsenstecker mit Schnalle
Produkt-Highlights
- 2,0 mm Pitch vertikaler Draht-zu-Platine Buchsenstecker mit integrierter Positivverriegelungsschnallefür Entriegelungsschutz bei Vibration
- Einreihiges Design, Pinanzahl: 2P-20P konfigurierbar, unterstützt sowohl Signal- als auch Niederspannungs-Gleichstromübertragung
- UL94V-0 Hochtemperaturgehäuse, kompatibel mit Durchstecklöten; RoHS & REACH konform
- Akustische Klick-Verriegelungsstruktur, einfaches manuelles Stecken/Entfernen, verhindert Fehlsteckung durch Polaritätsschlüssel
- Kostengünstige Drop-in-Alternative für Mainstream 2,0 mm Draht-zu-Platine-Serien, unterstützt OEM/ODM-Anpassung
Technische Produktspezifikationen
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Pitch |
2,0 mm |
| Steckertyp |
Draht-zu-Platine Buchsenstecker Vertikal (Durchsteck) |
| Verriegelungsmethode |
Positivverriegelungsschnalle (Rast) |
| Anzahl der Positionen |
2-20P, einreihig |
| Steckzyklen |
Min. 300 Zyklen |
| Haltekraft |
≥40N (vollständig gesteckter Zustand) |
| Entriegelungskraft |
8-25N |
| PCB-Montagetyp |
Durchsteck-DIP |
| Empfohlene PCB-Dicke |
1,2-1,6 mm |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Gehäusematerial |
Nylon66 / PA9T, UL94V-0 |
| Kontaktklemme |
Phosphorbronze |
| Kontaktbeschichtung |
Standard: Zinn über Nickel; Optional: Goldblitz |
| Nennstrom |
2A pro Kontakt |
| Nennspannung |
250V AC/DC |
| Max. Spannungsfestigkeit |
800V AC / 1 min |
| Kontaktwiderstand |
≤30 mΩ Max |
| Isolationswiderstand |
≥1000 MΩ Min |
| Geeignete Drahtstärke |
22-30 AWG Crimp-Kabelbaum |
Umgebungs- und Lötrichtlinien
| Artikel |
Spezifikation |
| Betriebstemperatur |
-25℃ ~ +85℃ |
| Lagertemperatur |
-40℃ ~ +105℃ |
| Lötverfahren |
Durchsteck-Wellenlöten |
| Löttemperatur & Dauer |
260℃ max, ≤5 Sekunden |
| Konformität |
RoHS 2.0, REACH SVHC konform |
Produktmerkmale
- Integrierte Positivverriegelungsschnalle: akustisches "Klick"-Feedback bei vollständig gestecktem Zustand, vermeidet versehentliches Abziehen in vibrierenden Umgebungen
- Polaritätsschlüssel-Funktion: verhindert falsches Stecken in umgekehrter Richtung bei manueller oder Montageband-Einführung
- Phosphorbronze-Kontaktklemmen mit Zinnbeschichtung: stabile Kontaktleistung, geringer Kontaktwiderstand, gute Lötbarkeit
- UL94V-0 flammhemmendes Isoliermaterial, breiter Betriebstemperaturbereich für interne geschlossene Elektronik
- Vertikale Montage spart horizontalen PCB-Platz; Standard-Durchsteck-Pin-Layout für einfaches PCB-Layout-Design
- Breite Pinanzahl-Abdeckung 2P-20P, unterstützt kundenspezifische Pinlänge, Beschichtungsoptionen und spezielle Gehäusefarbe
- RoHS-REACH konform, geeignet für globale Marktexportanforderungen
Produktvorteile
- Vibrationssichere Zuverlässigkeit: Eingebaute Schnalle löst Risiken von lockeren Verbindungen bei beweglichen / stoßbelasteten Geräten im Vergleich zu reinen Reibungskupplungen
- Montagefreundlich: Klare akustische Klick-Bestätigung, weniger menschliche Fehler bei manueller Montage, geringere Rate an intermittierenden Fehlern nach dem Verkauf
- Designflexibilität: Vollständiges 2-20P-Portfolio, unterstützt kundenspezifische Beschichtung, Farbe und Pin-Modifikation für spezielle Projektanforderungen
- Lieferstabilität: Standard-Footprint kompatibel mit Mainstream 2,0 mm Draht-zu-Platine-Lösungen, kurze Lieferzeit für Massenvolumen
- Kosten-Leistungs-Gleichgewicht: Vermeiden Sie überhöhte Premium-Preise; erfüllt die meisten Anforderungen für interne Niederspannungsverbindungen in Verbraucher- und Industrieumgebungen
- Exportbereit: Vollständige Konformität für EU- und nordamerikanische Marktanforderungen, Prüfberichte auf Anfrage erhältlich
Anwendung
- Smart Home & Haushaltsgeräte: kleine Haushaltsgeräte, smarte Schlösser, Luftbefeuchter, interne Verkabelung von Kochgeräten
- IoT & Unterhaltungselektronik: Sensoren, Steuerungen, Displaymodule, batteriebetriebene tragbare Geräte
- Industrielle Steuerung & Instrumentierung: kleine SPS-Module, Prüfinstrumente, interne Signalverbindungen im Bedienfeld
- Medizinische Geräte (nicht implantierbar): Schönheitsgeräte, interne Niederspannungs-Signalverkabelung von Überwachungsgeräten
- Robotik & Automatisierung: Verkabelung kleiner Roboteraktuatoren, Lüfter- und Motorsignalverbindungen
- Beleuchtung & neue Energie-Hilfsmodule: LED-Treiber, kleine Hilfssignal-Kabelbäume für Batteriemanagementsysteme
FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht finden, können Sie dieses Produkt für mich herstellen?A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.
3. F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5-10 Stück kostenlose Steckverbinderproben zum Testen. Sie müssen jedoch die Versandkosten bezahlen.
4. F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert.
5. F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir haften für Schäden am Produkt, die während der Lieferung entstehen.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie steht es um die Qualitätskontrolle Ihres Unternehmens?
A: Streng nach ISO9001, IQC, OQC, IPQC, QA machen 10% unserer Qualitätsabteilung aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste aller Ihrer Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste aufzuführen, und die Preise ändern sich ständig aufgrund der Materialkosten und der Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikation und Preisliste geben.
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben in der Vergangenheit viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem, Ihr Logo oder andere Informationen auf die Verpackung zu setzen. Es muss nur darauf hingewiesen werden, dass dies zusätzliche Kosten verursacht.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
