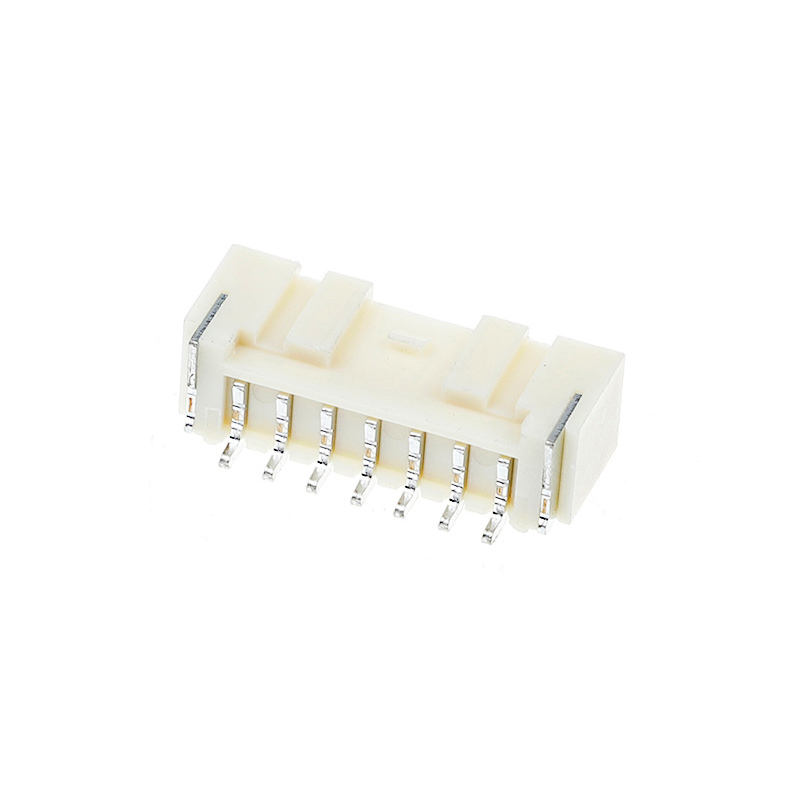

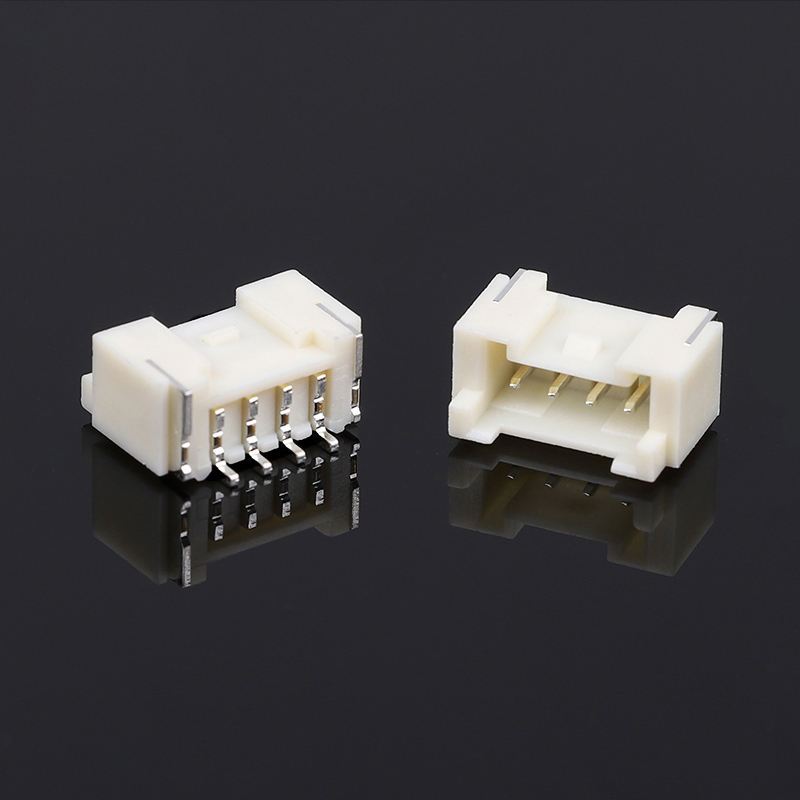

Getaped PA/PAE 2,0MM Pitch Horizontal SMT 2P-16P LED-Beleuchtungsplatinen-Endverbinder
Produkt-Highlights
2,0 mm Pitch horizontaler SMT-Wafer-Header, Tape & Reel verpackt, 2-16 Positionen, optimiert für die LED-Beleuchtungs-PCB-Montage. Hochtemperatur-beständiges Gehäuse, stabile Kontaktleistung, voll kompatibel mit SMT-Hochgeschwindigkeits-Automontage, reduziert die Produktionsfehlerquote für Beleuchtungsmodule.
Technische Produktspezifikationen
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Pitch |
2,0 mm |
| Positionsbereich |
2-16 P |
| Montagetyp |
Horizontal / Rechtwinklig SMT-Oberflächenmontage |
| Verpackung |
Embossed Tape & Reel für SMT-Automontage |
| Steckzyklen |
Mindestens 300 Zyklen |
| PCB-Dickenempfehlung |
1,6 mm |
| Beschichtungsoption |
Verzinnt (Standard); Vergoldet (optional) |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Gehäusematerial |
Hochtemperatur-PA9T / PA10T, UL94-V0 |
| Kontaktmaterial |
Phosphorbronze |
| Nennstrom |
3 A pro Pin |
| Nennspannung |
250 V AC/DC |
| Anfangskontaktwiderstand |
≤ 15 mΩ |
| Kontaktwiderstand nach Umweltprüfung |
≤ 25 mΩ |
| Isolationswiderstand |
≥ 1000 MΩ |
| Spannungsfestigkeit |
800 V AC, 1 min, kein Durchschlag |
| Betriebstemperatur |
-25 °C ~ +85 °C |
Umwelt- und Lötleitfaden
| Artikel |
Spezifikation |
| SMT-Reflow-Spitzentemperatur |
Max. 260 °C, Verweilzeit ≤ 10 s |
| Lagerbedingungen |
Temperatur -10 °C ~ +40 °C, Luftfeuchtigkeit 40-70 % RH, versiegelte Rolle |
| Umweltbeständigkeit |
Widersteht üblichen thermischen Zyklen von Innenbeleuchtungsmodulen; NICHT für direkte äußere Wasserdichtigkeit ohne zusätzliche Einhausung |
| SMT-Empfehlung |
Vermeiden Sie übermäßige Lotpastenmenge, um Lotbrücken zwischen benachbarten Pins zu verhindern |
Produktmerkmale
- 2,0 mm Standard-Pitch, Positionen: 2-16 Schaltungen, einreihige horizontale rechtwinklige SMT-Montage
- Tape & Reel Emboss-Verpackung, direkt anwendbar auf Hochgeschwindigkeits-SMT-Pick-and-Place-Geräte
- UL94-V0 Hochtemperatur-beständiger Isolator, toleriert SMT-Reflow-Lötprofil
- Phosphorbronze-Kontakt mit Zinn-/Goldbeschichtungsoptionen, niedriger stabiler Kontaktwiderstand
- Integrierter Polarisierungsschlüssel, verhindert Fehler bei der Rückwärtsmontage
- Optimierter Footprint für LED-PCB-Layout, reduziert das Risiko von Lotbrücken bei der Massenproduktion
- Mehrere Pin-Anzahl-Optionen, unterstützt Signal- und Niederspannungsübertragung für Beleuchtungsmodule
Produktvorteile
- Massenproduktionsfreundlich: Tape & Reel SMT-Lieferung eliminiert manuelle Platzierung, verbessert den Durchsatz für Beleuchtungs-OEMs, reduziert montagebedingte Fehler.
- Beleuchtungsorientierte Optimierung: Horizontale, flache Montage spart vertikalen Platz in schlanken LED-Leuchten.
- Kosten-Leistungs-Gleichgewicht: Verzinntes Modell erfüllt die meisten Anforderungen an LED-Beleuchtung; vergoldete Variante für Projekte mit hoher Vibration oder langer Lebensdauer erhältlich.
- Design gegen Fehlstecken: Polarisierungsschlüssel vermeidet falsches Einstecken in Produktionslinie.
- Stabile elektrische Leistung: Kontrollierte Kontaktimpedanz reduziert Risiken von intermittierenden Verbindungen bei Ausfällen von LED-Modulen.
- Flexible Pin-Anzahl-Auswahl: 2-16P deckt kleine Indikatorleuchten bis hin zu mehrkanaligen Beleuchtungstreiberplatinen ab.
Anwendung
- LED-Beleuchtung: Panel-Leuchten, Streifenlichtmodule, Downlights, Schrankbeleuchtung, Smart-Leuchten-Treiberplatinen
- Unterhaltungselektronik: kleine Haushaltsgeräte, Display-Module
- Industrielle Steuerung: Sensor-PCBs, kompakte Steuereinheiten
- Smart Home: IoT-Beleuchtungssteuerungen, interne Board-zu-Board-Verbindungen für intelligente Innengeräte
FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht finden, können Sie dieses Produkt für mich herstellen?A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.
3. F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5-10 Stück kostenlose Steckverbinder-Muster zum Testen. Sie müssen jedoch die Versandkosten bezahlen.
4. F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert.
5. F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir sind verantwortlich für jegliche Produktschäden, die während der Lieferung entstehen.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich in RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie steht es um die Qualitätskontrolle Ihres Unternehmens?
A: Streng nach ISO9001, IQC, OQC, IPQC, QA machen 10% unserer Qualitätsabteilung aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste aller Ihrer Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste aufzuführen, und die Preise ändern sich ständig aufgrund der Materialkosten und der Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikation und Preisliste geben.
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben in der Vergangenheit viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem, da wir Ihr Logo oder andere Informationen auf der Verpackung anbringen können. Es ist nur darauf hinzuweisen, dass dies zusätzliche Kosten verursacht.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
