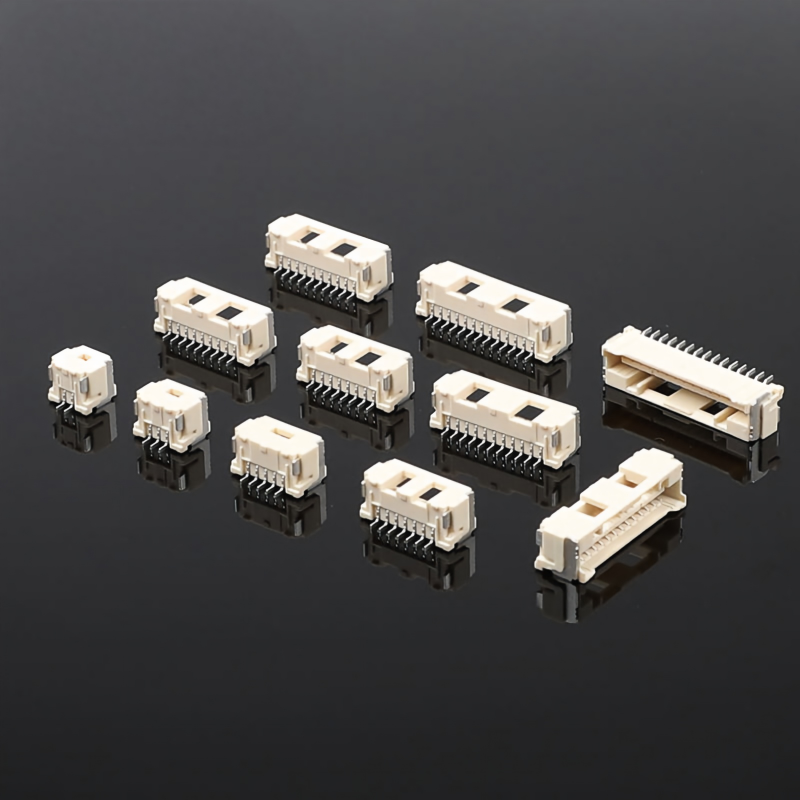

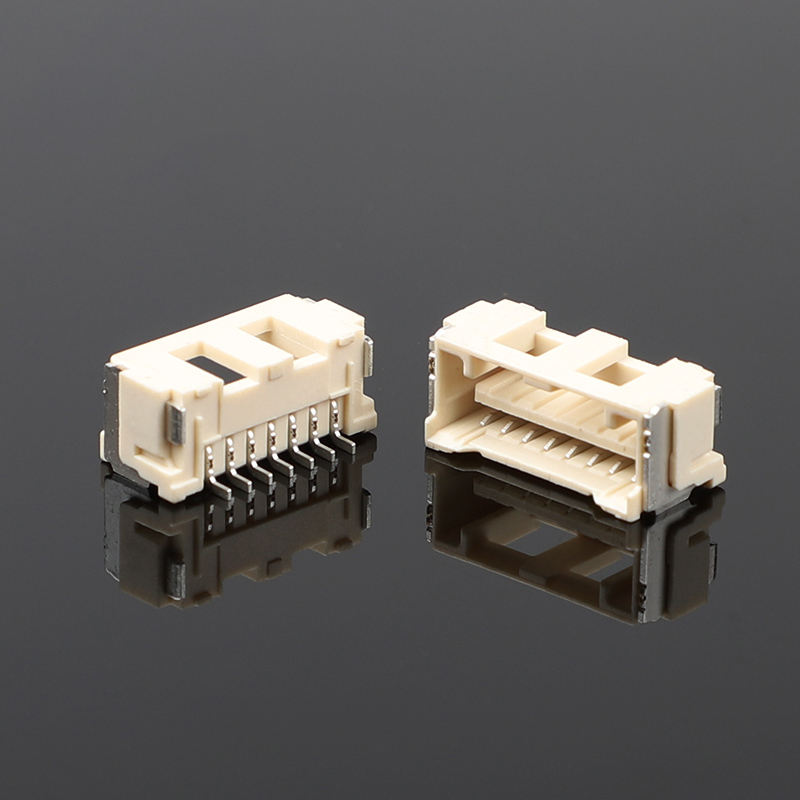

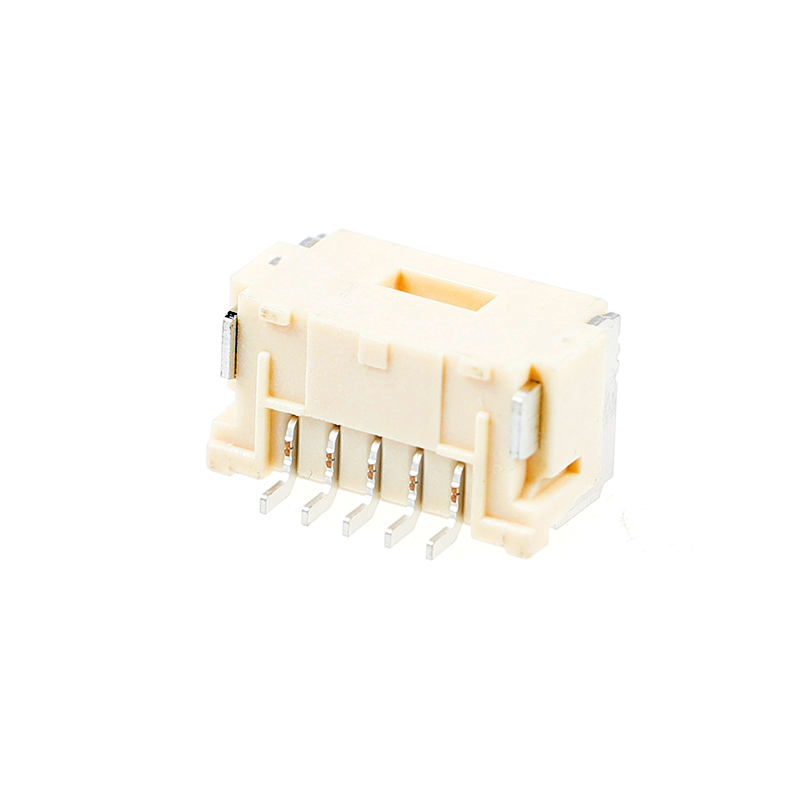

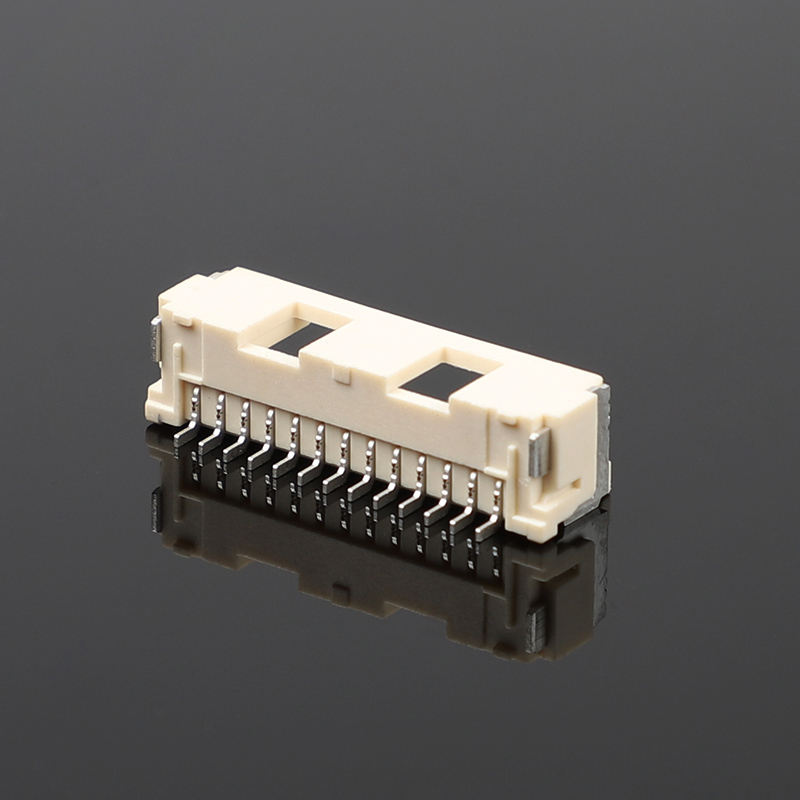

MX1.5mm Pitch B Typ Horizontal Band Innenverriegelung SMT Feuchtigkeitsbeständige Lampe WT150BW Kfz-Adapterstecker 100V
Produkt-Highlights
- 1,5 mm Pitch B-Typ horizontaler SMT-Header,Innenverriegelungs-Design gegen Vibrationenfür Kfz-Beleuchtungs- und Signalverbindungen
- Band-und-Rollen-SMT-Verpackung, voll kompatibel mit Hochgeschwindigkeits-SMT-Montagelinien
- Feuchtigkeitsbeständiges Gehäusematerial, stabile Leistung in feuchter Fahrzeugkabine
- Nennspannung 100 V AC/DC, kompakter Fußabdruck, Pin-Anzahl 2-15P anpassbar
- Automobil-Qualitätsmaterial, RoHS-konform, kostengünstige Alternative für Mainstream-MX1.5-Serie
Technische Produktspezifikationen
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Pitch |
1,5 mm |
| Montagetyp |
Horizontal / Rechtwinklig SMT |
| Verriegelungsmethode |
Innenverriegelung |
| Verfügbare Pin-Anzahl |
2-15P einreihig |
| Steckzyklen |
Min. 30 Zyklen |
| Anwendbare Leiterplattendicke |
1,6 mm-2,0 mm |
| Verpackung |
Band & Rolle SMT |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Gehäusematerial |
Hochtemperatur-beständiges PA9T, UL94V-0 |
| Anschlussmaterial |
Phosphorbronze, Ni-Zwischenschicht + Sn-Beschichtung |
| Nennspannung |
100 V AC/DC |
| Nennstrom |
2 A pro Pin |
| Kontaktwiderstand |
≤ 40 mΩ (max.) |
| Isolationswiderstand |
≥ 500 MΩ |
| Spannungsfestigkeit |
500 V AC, 1 Min. ohne Durchschlag |
Umgebungs- und Lötleitfaden
| Artikel |
Spezifikation |
| Betriebstemperatur |
-25 °C ~ +85 °C (einschließlich Stromanstiegstemperatur) |
| Feuchtigkeitsbeständigkeit |
Toleriert feuchte Kabinenumgebung, nicht wasserdicht |
| Reflow-Lötprofil |
Spitzentemperatur max. 250 °C, folgt dem SMT-Standard-Reflow-Profil |
| Lagerbedingungen |
Trockenbeutel-Verpackung, Feuchtigkeitsaufnahme vor SMT-Reflow vermeiden |
| Konformität |
RoHS |
Produktmerkmale
- Integrierte Innenverriegelungsstruktur, hörbares Einrasten beim Stecken, verhindert effektiv ein Lösen bei Fahrzeugvibrationen und Stößen
- Horizontale rechtwinklige SMT-Montage, spart vertikalen Leiterplattenplatz, ideal für seitliche Verdrahtungslayouts
- Feuchtigkeitsbeständiges, hochtemperatur-beständiges Gehäuse, passt sich feuchten Innenräumen und Lampengehäusen an
- Band-und-Rollen-Verpackung, unterstützt automatische SMT-Platzierung ohne manuelle Bedienung
- Mehrfach-Pin-Abdeckung: 2P-15P einreihig, flexible Pin-Anzahl-Auswahl für unterschiedliche Signalkanal-Anforderungen
- Verstärkte SMT-Haltenasen verbessern die mechanische Haltekraft der Lötstelle auf der Leiterplatte
- Polarisierung zur Vermeidung von Fehlsteckungen während der Montage
- RoHS-konform, geeignet für indirekt sicherheitsrelevante elektronische Baugruppen im Automobilbereich
Produktvorteile
- Vibrationssichere Innenverriegelung: Im Vergleich zu gewöhnlichen nicht verriegelnden SMT-Wafern vermeidet es intermittierende Signalausfälle durch Fahrzeugvibrationen und reduziert das Risiko von Nachverkäufen für Lampenprodukte.
- Feuchtigkeitsbeständiges Gehäuse: Bessere Feuchtigkeitsanpassungsfähigkeit als allgemeines PA66-Material, geeignet für halbgeschlossene Lampenhohlräume.
- Vollständige SMT-Herstellbarkeit: Band-Rollen-Lieferung, keine manuelle Einfügung erforderlich, reduziert die Montagekosten für die Massenproduktion.
- Kompaktes horizontales Layout: Horizontales Kabelausgangsdesign spart Leiterplattenhöhe, passt für Lampen-Platinen-Layouts mit geringem Platzbedarf.
- Kostengünstiger Querverweis: Direkter Ersatz für Mainstream-MX1.5-B-Typ-Serien, unterstützt kundenspezifische Pin-Anzahl und Musterprüfung.
- Stabile Lötleistung: Verstärkte Haltenasen reduzieren das Risiko von Lötstellenrissen unter mechanischer Belastung.
Anwendung
- Automobil: Kfz-LED-Scheinwerfer / Rückleuchten / Umgebungslichtmodule, interne elektronische Steuergeräte, Kfz-Sensor-Signalverbindung
- Beleuchtung: Kommerzielle LED-Beleuchtungsmodule, intelligente Lampentreiberplatinen
- Industrielle Elektronik: Kleinsensormodule, kompakte Steuerplatinen
- Unterhaltungselektronik: Intelligente Haushaltsgeräte, Kleinsignalverbindungen von Draht zu Platine
FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht finden, können Sie dieses Produkt für mich herstellen?A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer normalen Form dauert etwa 35-45 Tage.
3. F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5-10 Stück kostenlose Steckverbinder-Muster zum Testen. Sie müssen jedoch die Versandkosten bezahlen.
4. F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert.
5. F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir sind verantwortlich für Schäden am Produkt, die während der Lieferung entstehen.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie steht es mit der Qualitätskontrolle Ihres Unternehmens?
A: Streng nach ISO9001, IQC, OQC, IPQC, QA machen 10% unserer Qualitätsabteilung aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste aller Ihrer Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste aufzuführen, und die Preise ändern sich ständig aufgrund der Materialkosten und der Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikation und Preisliste geben.
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben zuvor viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem, da wir Ihr Logo oder andere Informationen auf der Verpackung anbringen können. Es muss nur darauf hingewiesen werden, dass dies zusätzliche Kosten verursacht.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
