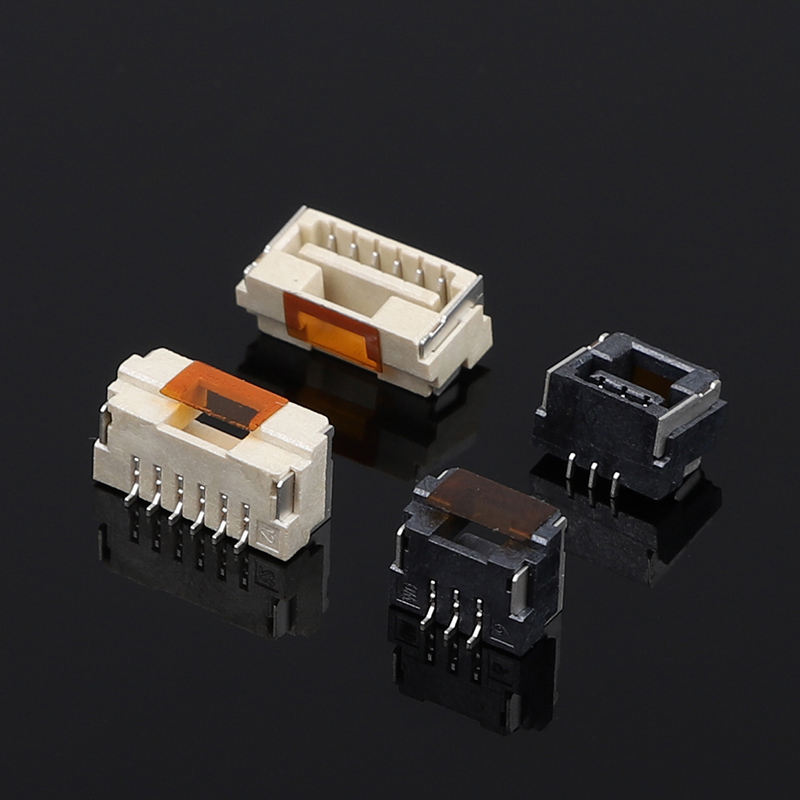

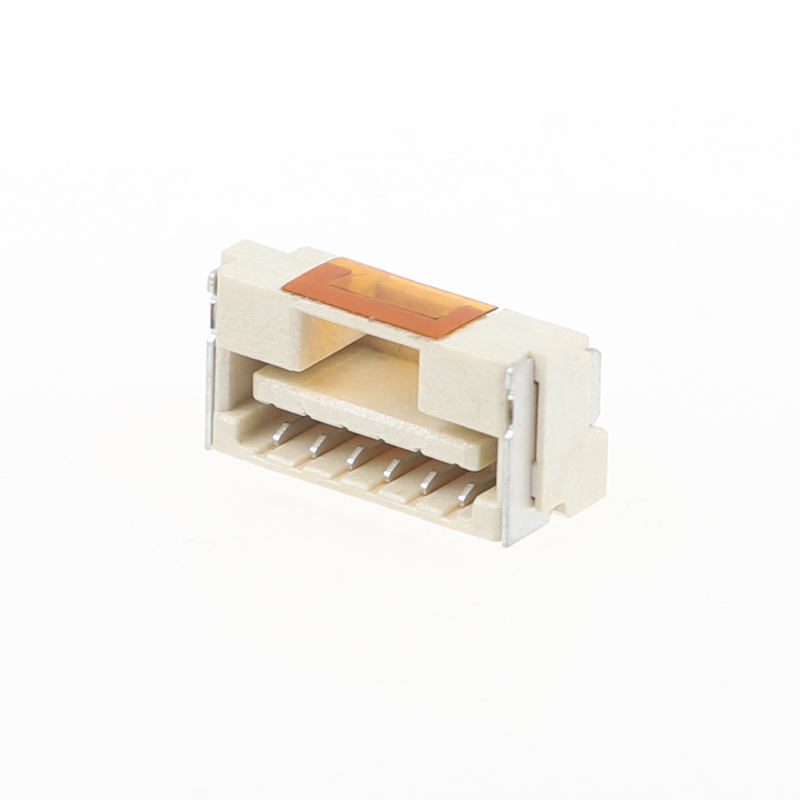

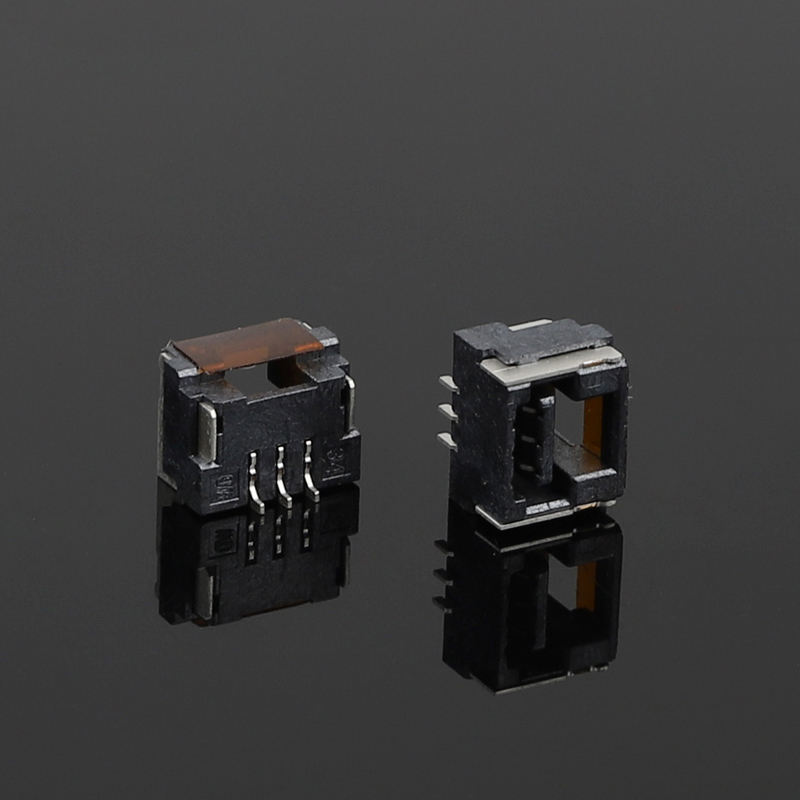

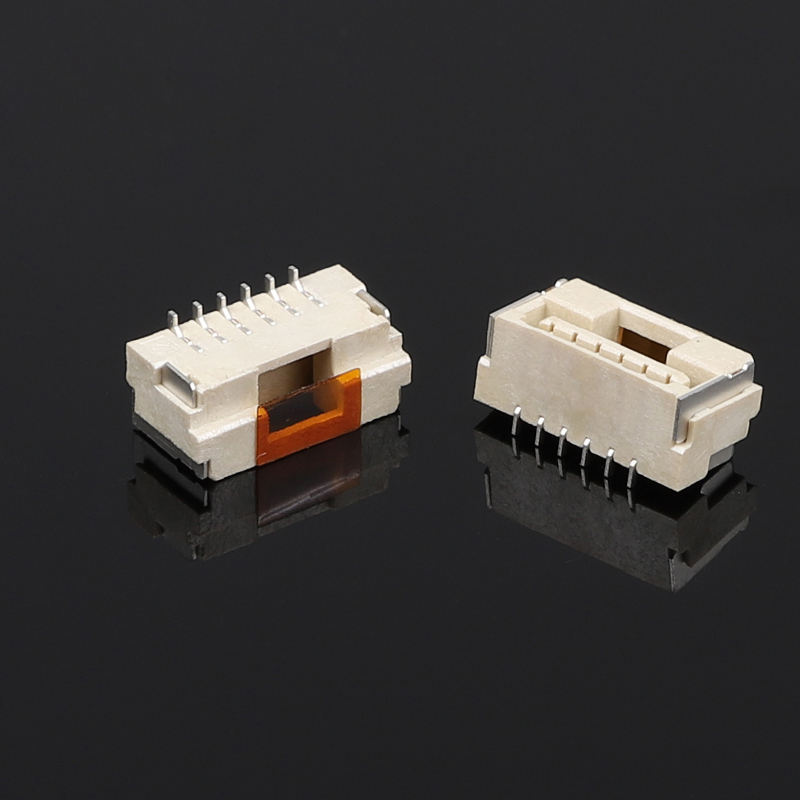

MX 1,25-mm-Raster-SMT-Steckverbinder horizontal mit Verriegelung ersetzt 502386 WAFER-Steckverbinder
Produkt-Highlights
- Direkter mechanischer und elektrischer Drop-in-Ersatz für die Molex 502386 Wafer-Serie, keine Überarbeitung des PCB-Layouts erforderlich
- Horizontale Rechtwinkel-SMT-Montage mit integrierter Schnappverriegelung, vibrationssichere Verriegelung
- 1,25-mm-Kompaktraster, einreihige Draht-zu-Platine-Lösung für platzbeschränkte PCB-Designs
- LCP-Hochtemperaturgehäuse, vollständig kompatibel mit Standard-SMT-Reflow-Lötprozess
- Großer Pin-Anzahl-Bereich 2-15P, unterstützt Zinn-/Gold-Flash-Beschichtungsoptionen; RoHS-REACH-konform
- Stabile Massenproduktionskapazität, kürzere Lieferzeit im Vergleich zu originalen Importteilen
Technische Produktspezifikationen
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Raster |
1,25 mm |
| Montageart |
Horizontal / Rechtwinklig SMT |
| Anzahl der Schaltkreise |
2 - 15 P |
| Steckrichtung |
Seiten-Eingang Draht-zu-Platine |
| Verriegelungstyp |
Integrierte Schnappverriegelung |
| Steckzyklen |
Min. 30 Zyklen |
| Verpackung |
Prägeband & Rolle |
| Entflammbarkeit |
UL 94V-0 |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Gehäusematerial |
LCP Hochtemperatur-Thermoplast |
| Kontaktmaterial |
Phosphorbronze |
| Kontaktbeschichtung |
Zinnbeschichtung (Standard); Gold-Flash optional |
| Nennstrom pro Pin |
1,0 A |
| Nennspannung |
50 V AC / DC |
| Max. Kontaktwiderstand |
≤ 30 mΩ (Anfang) |
| Min. Isolationswiderstand |
≥ 1000 MΩ bei 500 V DC |
| Spannungsfestigkeit |
250 V AC / 1 min |
Umgebungs- und Lötrichtlinien
| Artikel |
Spezifikation |
| Betriebstemperaturbereich |
-40 °C bis +105 °C |
| Reflow-Lötbedingung |
Spitzentemperatur 260 °C ± 5 °C, Dauer 5-10 Sek. |
| Lagerumgebung |
Temperatur -10 bis 40 °C, Luftfeuchtigkeit 30-70 % RH, Feuchtigkeitsaufnahme vermeiden |
| Konformität |
RoHS, REACH |
Produktmerkmale
- Integrierter Schnappverriegelungsmechanismus: klares "Klick-Einrasten" taktiles Feedback, starke Auszugssicherheit gegen Vibration und mechanische Stöße
- Polarisiertes Gehäusedesign verhindert falsches Einstecken bei manueller oder automatischer Montage
- LCP Hochtemperatur-beständiger Isolator, hält SMT-Reflow-Temperaturprofilen ohne Schmelzen oder Verformung des Gehäuses stand
- Phosphorbronze-Doppelstrahl-Kontaktstruktur, stabiler Kontaktwiderstand über mehrere Steckzyklen
- Horizontale Rechtwinkel-SMT-Footprint, 1:1 kompatibel mit dem Footprint der 502386-Serie, keine Änderung für bestehende PCBs
- Tape-on-Reel-Verpackung für Pick-and-Place; mehrere Pin-Längen- und Beschichtungsoptionen für verschiedene Projektanforderungen
- RoHS- und REACH-konform, UL 94V-0 Flammwidrigkeitsklasse
Produktvorteile
- Direkt austauschbar: 100% Footprint-kompatibel für die 502386-Serie, keine PCB-Neugestaltung, schneller BOM-Austausch für Projekte zur Engpassbeseitigung
- Verbesserte Schnappverriegelung: Optimierte Verriegelungsgeometrie, bessere Vibrationsschutzleistung als generische Reibungsverriegelungsversionen; geeignet für bewegliche Teile
- Produktionsfreundlich: LCP-Material hält Reflow-Hitze gut stand; Tape-Reel-Verpackung passt für Standard-SMT-Pick-and-Place, niedrige Montagefehlerrate
- Kostengünstige lokale Alternative: Kürzere Lieferzeit im Vergleich zu importierten Originalteilen, flexible MOQ für Prototypen- und Massenbestellungen
- Anpassbare Optionen: Einstellbare Pin-Anzahl, Beschichtung (Zinn/Gold-Flash), kundenspezifische Tape-Reel-Spezifikationen für Sonderprojekte verfügbar
Anwendung
- Unterhaltungselektronik: Smart-Home-Module, kleine Haushaltsgeräte, Wearables
- Display- und LCD-Module: interne Signalverbindung für kleine Panels
- Industrielle Steuerung: kompakte Sensormodule, kleine SPS-Peripherieplatinen
- Robotik & UAV: interne Signalverkabelung für Flugsteuerungs- und Hilfsmodule
- Medizinische Geräte: interne Niederspannungssignalverbindungen für tragbare Diagnosegeräte
- Automobil-Innenraum-Hilfsmodule: Signalverbindungen, die nicht sicherheitsrelevant sind
FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht finden, können Sie dieses Produkt für mich herstellen?A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.
3. F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5-10 Stück kostenlose Steckverbinder-Muster zum Testen. Sie müssen jedoch die Versandkosten bezahlen.
4. F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert.
5. F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir haften für Schäden am Produkt, die während der Lieferung entstehen.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich in RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie steht es um die Qualitätskontrolle Ihres Unternehmens?
A: Streng nach ISO9001, IQC, OQC, IPQC, QA machen 10% unserer Qualitätsabteilung aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste aller Ihrer Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste aufzuführen, und die Preise ändern sich ständig aufgrund der Materialkosten und der Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikation und Preisliste geben.
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem, da wir Ihr Logo oder andere Informationen auf der Verpackung anbringen können. Es muss nur darauf hingewiesen werden, dass dies zusätzliche Kosten verursacht.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
