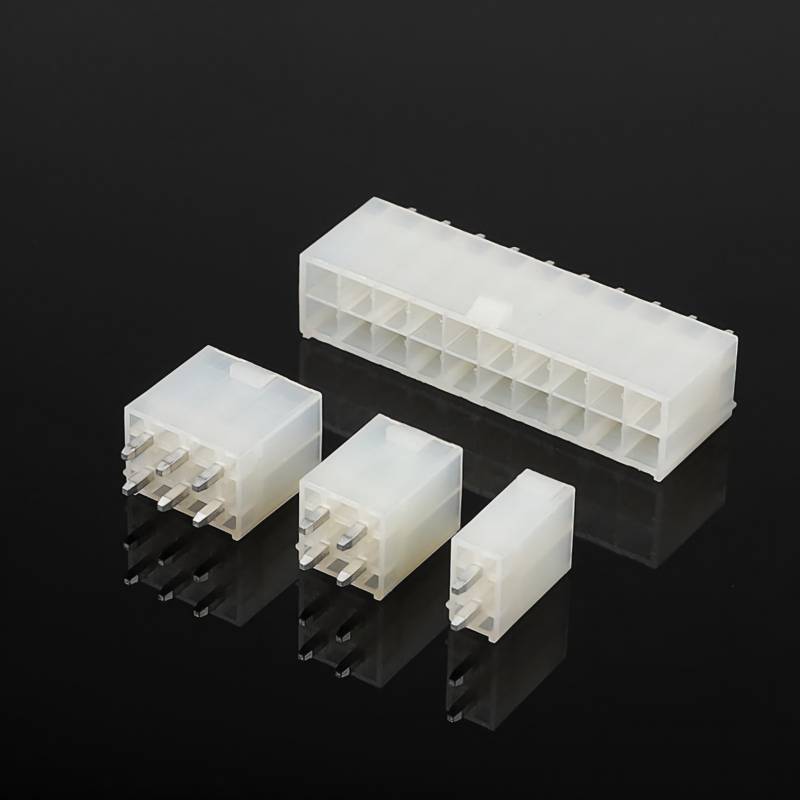

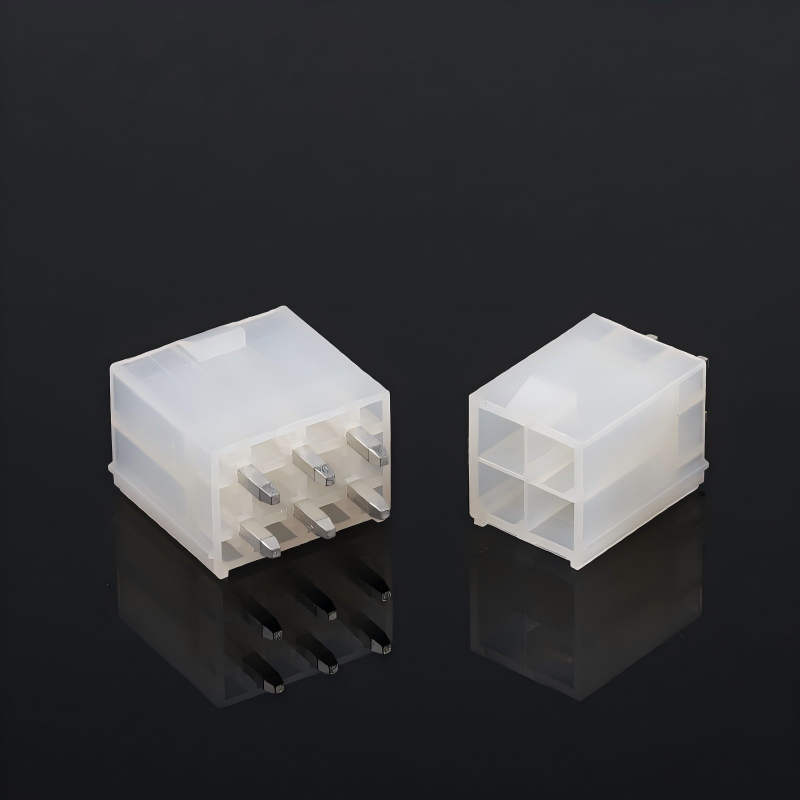

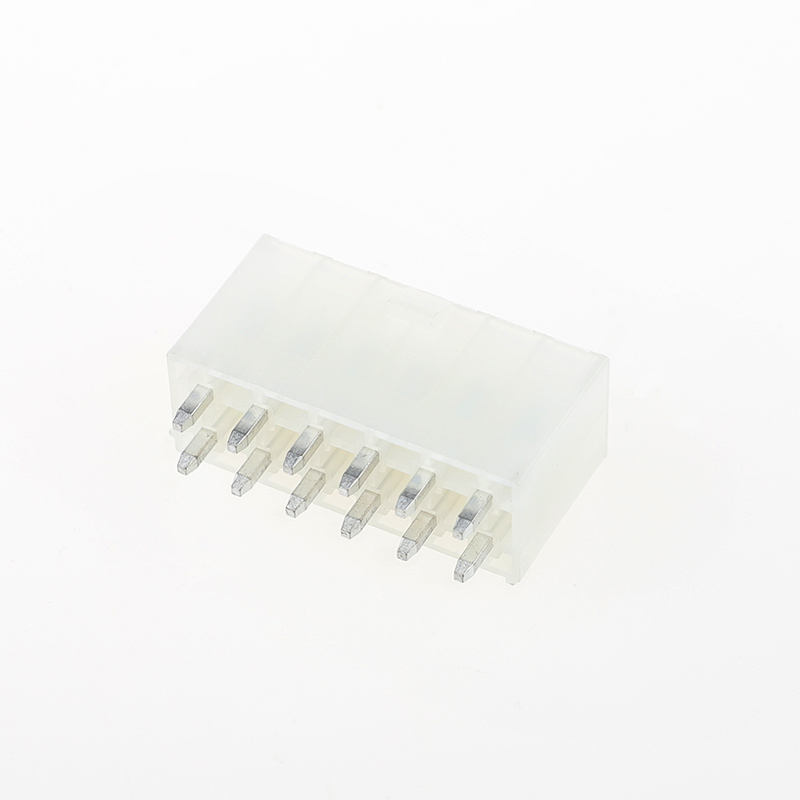

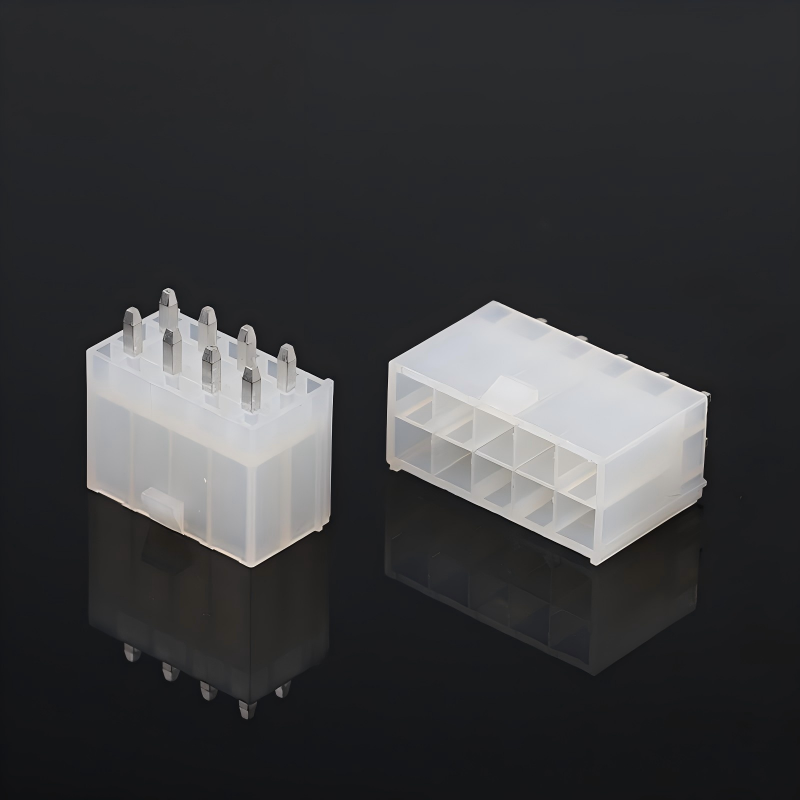

55557 Vertikaler 4,2mm Raster Wire-to-Board-Steckverbinder, zweireihig, gerade Stiftbuchse
Produkt-Highlights
✅ Rastermaß: 4,2 mm, zweireihig, vertikaler gerader Stift Wire-to-Board-Steckverbinder
✅ UL94V-0 flammhemmendes Gehäuse, halogenfrei für Industrie- und Haushaltsgeräte
✅ Vibrationssichere Verriegelungsbuchse: Verhindert versehentliches Lösen bei kontinuierlichen Stößen und Vibrationen (raue Umgebungen in Industrie/Fahrzeugen)
✅ Komplettes Set erhältlich: Passendes Gehäuse + Crimp-Kontakte werden zusammen geliefert
Technische Spezifikationen
| Artikel |
Details |
| Elektrische Leistung |
Nennstrom: 5A max. pro Stromkreis
Nennspannung: 250V AC
Kontaktwiderstand: ≤20mΩ
Isolationswiderstand: ≥1000MΩ
Spannungsfestigkeit: 1500V AC für 1min |
| Mechanische Leistung |
Rastermaß: 4,2 mm
Anordnung: Zweireihig, vertikaler gerader Stift
Steckzyklen: ≥100 Mal
Haltekraft: Verriegelungsbuchsen-Design, verhindert Lösen bei Vibration
Einsteck-/Ausziehkraft: Normal, keine übermäßige Abnutzung |
| Material & Beschichtung |
Gehäuse: Nylon, UL94V-0, halogenfrei
Kontaktklemme: Kupferlegierung
Beschichtung: Verzinnung (Au-Beschichtung optional) |
| Umwelt |
Betriebstemperatur: -40℃ ~ +105℃
RoHS-konform |
| Lötanleitung |
Reflow-Löten: Max. 260℃, max. 10s
Handlöten: Max. 320℃ innerhalb von 3s |
Referenz / Alternative Ersatzteile
Direkter Ersatz für bekannte internationale Steckverbinder-Marken:
- JST: XH-Serie
- Molex: 55557-Serie
- TE (AMP): Äquivalente 4,2mm zweireihige vertikale Wire-to-Board-Serie
Produktmerkmale
- 4,2mm Rastermaß, zweireihige vertikale gerade Stiftstruktur, kompakter Leiterplatten-Fußabdruck
- Integrierte sichere Buchse, verhindert Lösen bei Vibration
- Halogenfreier UL94V-0 Nylon-Isolator
- Komplette Lösung: Gehäuse + Klemmen aus einer Hand
- Stabiler verzinntes Kontakt, geringer Kontaktwiderstand
Produktvorteile
- Vibrationssichere Verriegelungsbuchse löst das Problem des versehentlichen Lösens bei Industrie- und Bordgeräten
- Hohe Flammwidrigkeit + halogenfrei, erfüllt strenge Grün- und Sicherheitsstandards
- Austauschbar mit JST/Molex/TE 4,2mm Serien, einfacher Drop-in-Ersatz ohne Leiterplatten-Neugestaltung
- Stabile elektrische Leistung über einen weiten Temperaturbereich
- Direkt vom Werk, flexibler kundenspezifischer Service verfügbar
Anwendung
- Industrielle Steuergeräte
- Haushaltsgeräte (Kühlschrank, Waschmaschine, Klimaanlage)
- Automobil-Zusatzelektronik, Fahrzeuginnenraummodule
- Netzteile & USV
- LED-Treiber
- Medizinische & Messinstrumente
Verpackungsmethode
- Standard: Antistatik-Beutelverpackung
- Optional: Weiße / neutrale Kartonverpackung. Kundenspezifische Verpackungsaufkleber & Barcodes auf Anfrage erhältlich.
Zahlungsmethode
EXW, FOB, CIF, CPT, T/T, L/C verfügbar
Lieferzeit
- Muster: 3 Werktage
- Großauftrag: 1–2 Wochen
Fabrikzertifikat & Kundenservice
- Zertifizierungen: UL, RoHS, REACH, ISO9001
- MOQ: Niedriges MOQ für Standardartikel
- Musterrichtlinie: Kostenlose Muster verfügbar / Schnelle Musterlieferung.
- Kundenservice: Kundenspezifische Pin-Anzahl, Beschichtungsdicke, Kabelbaummontage, spezielle Verpackung & Kennzeichnung.
Kunden-Auswahlhilfe
- Pin-Anzahl und Leiterplatten-Montagerichtung bestätigen: Vertikaler gerader Stift
- Arbeitsstrom, Spannung und Temperaturbereich überprüfen
- Für Szenarien mit hoher Vibration: Muss die Buchsenversion verwenden, um ein Lösen zu vermeiden
- Anforderung an grüne Materialien: Halogenfreies + UL94V-0 Gehäuse auswählen
- Gegenprüfung: Direkter Ersatz für Molex 55557 / JST XH / TE äquivalente 4,2mm Steckverbinder; Pinbelegung vor dem Austausch überprüfen
- Löten: Temperaturprofil des Reflow-Lötens strikt befolgen, um ein Schmelzen des Gehäuses zu verhindern
FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht finden. Können Sie dieses Produkt für mich herstellen? A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie möchten. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.
3. F: Können Sie ein Muster zur Verfügung stellen? Sind diese Muster kostenlos?
A: Ja, wir stellen 5-10 Stück kostenlose Steckverbinder-Muster zum Testen zur Verfügung. Sie müssen jedoch die Versandkosten bezahlen
4. F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
5. F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir sind für jegliche Produktschäden während der Lieferung verantwortlich.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie steht es um die Qualitätskontrolle Ihres Unternehmens?
A: Befolgt strikt ISO9001. IQC, OQC, IPQC und QA machen 10% unserer Mitarbeiter aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise aufzulisten, und die Preise ändern sich je nach Materialkosten und Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einen nach dem anderen prüfen und Ihnen eine Spezifikation und Preisliste geben
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben in der Vergangenheit viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem; wir können Ihr Logo oder andere Informationen auf der Verpackung anbringen. Es muss nur darauf hingewiesen werden, dass dies zusätzliche Kosten verursacht.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
