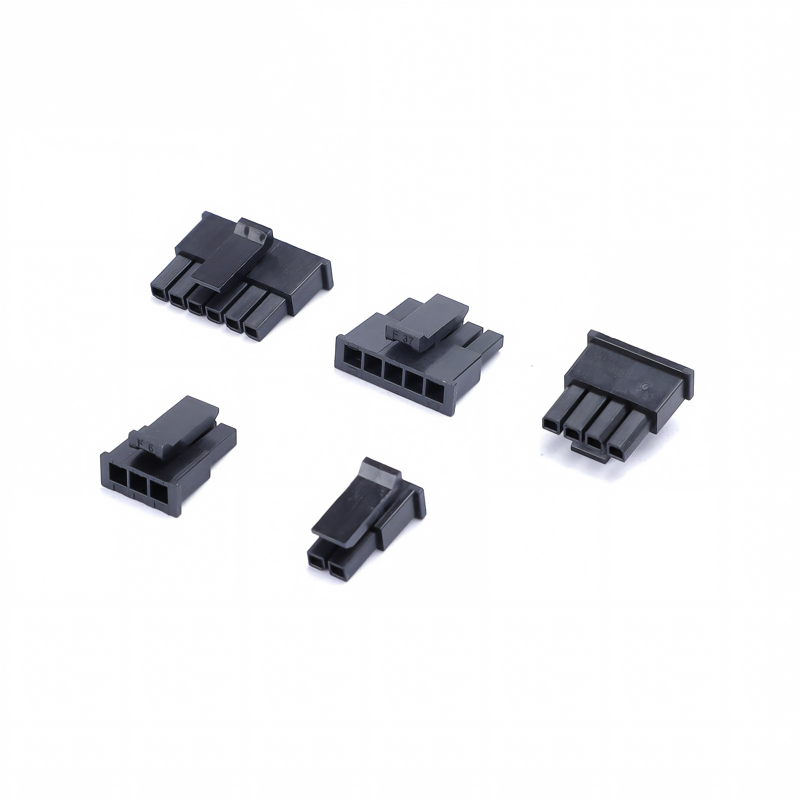

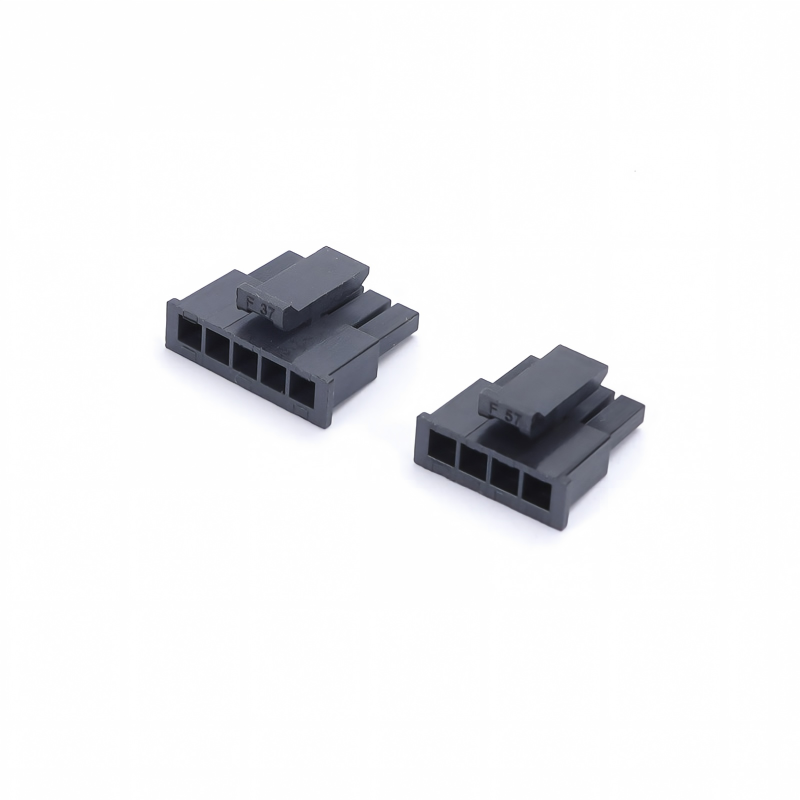

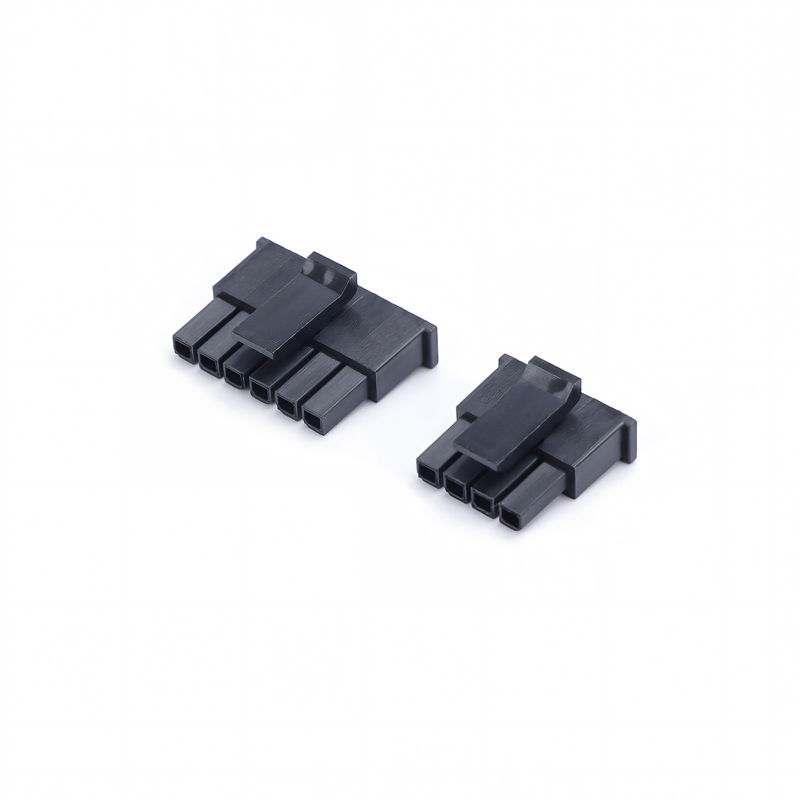

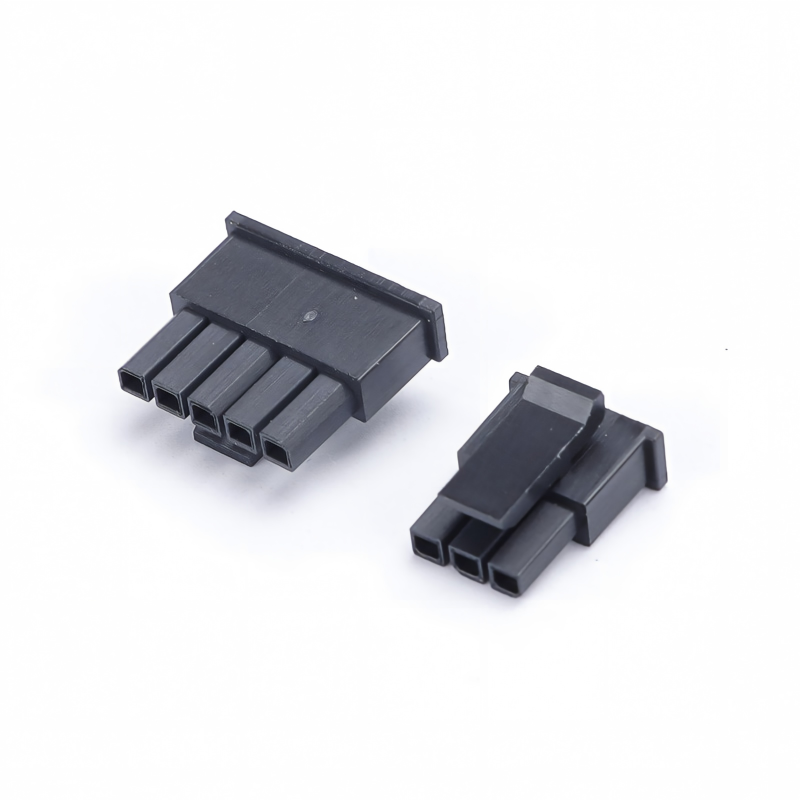

Einreihiger Netzstecker mit 3,0-mm-Raster und Gummischalenschnalle 5557 für Leiterplattensteckverbinder
Produkt-Highlights
- Rastermaß: 3,0 mm, einreihiger Stromstecker, Modell 5557
- Gehäuse: UL94V-0 flammhemmend, halogenfrei, erfüllt die Sicherheitsanforderungen für Industrie und Haushaltsgeräte
- Verstärkte Gummischalen-Schnallenkonstruktion, vibrationshemmend, verhindert versehentliches Lösen unter starken Industrie-/Automobilvibrationen
- Komplettes Trägerset: passendes Gehäuse + Crimpklemmen erhältlich
- Kompakte Struktur, stabile Stromübertragung für Wire-to-Board-Verbindung
Technische Spezifikationen
| Artikel |
Einzelheiten |
| Elektrische Leistung |
Nennstrom: max. 5 A pro Kontakt
Nennspannung: 250 V Wechselstrom
Isolationswiderstand: ≥1000 MΩ
Kontaktwiderstand: < 20 mΩ
Spannungsfestigkeit: 1500 V AC/min |
| Mechanische Leistung |
Abstand: 3,0 mm
Anzahl der Positionen: 2P~24P anpassbar
Paarungszyklen: ≥500 Mal
Steckkraft: Geringe Steckkraft; Schnallenverriegelung zur Vermeidung von Trennungen
Halt: Verbesserte Schalenschnalle gegen Vibration und Herunterfallen |
| Material und Beschichtung |
Gehäuse: UL94V-0, halogenfreies Nylon
Anschluss: Kupferlegierung, Verzinnung (Vergoldung optional)
Schnalle: Integriertes Gummischalenschloss |
| Umweltspezifikation |
Betriebstemperatur: -40℃ ~ +105℃
Konform für industrielle und leichte Vibrationsumgebungen im Automobilbereich |
| Lötanleitung |
Löttemperatur: max. 260 °C, Reflow-Löten max. 5 Sek
Durchkontaktiertes PCB-Löten |
Querverweis/alternativer Ersatz
Direkt kompatibler Ersatz für international bekannte Marken:
- JST: EH-Serie
- Molex: 5557-Serie
- AMP/TE: Äquivalente einreihige 3,0-mm-Kabel-zu-Platine-Stromanschlüsse
Hinweis: Stiftabstand, Verriegelungsstruktur und Grundfläche sind für den Drop-in-Austausch austauschbar.
Produktvorteile
- Anti-Vibrations-Gummischnallenverriegelung: Behebt den Problempunkt beim versehentlichen Lösen der Verbindung bei vibrierenden Geräten
- UL94V-0 und halogenfreies Gehäuse, sicherer für Hochtemperatur-Industrie- und Haushaltselektroprodukte
- Vollständige Lieferung: Gehäuse + Anschlüsse, Beschaffung aus einer Hand
- Austauschbar mit JST/Molex/TE 3,0-mm-Anschlüssen, einfache Neukonstruktion und Stücklistenaustausch
- Stabile verzinnte Kupferklemmen, geringer Übergangswiderstand, zuverlässige Stromübertragung
Anwendung
✅ Industrielle Steuerungsausrüstung
✅ Haushaltsgeräte (Klimaanlage, Warmwasserbereiter, Stromversorgungsmodul)
✅ Leichte Kfz-Innenverkabelung
✅ Stromversorgungs- und USV-Module
✅ LED-Treiber
✅ Medizinische Hilfsmittel
✅ Leiterplatten-Stromanschluss
Verpackungsmethode
- Standard: Antistatische Beutelverpackung
- Optional: Weiße/neutrale Kartonverpackung. Kundenspezifische Verpackungsetiketten und Barcodes sind auf Anfrage erhältlich.
Zahlungsmethode
EXW, FOB, CIF, CPT, T/T, L/C verfügbar
Vorlaufzeit
- Muster: 3 Werktage
- Massenbestellung: 1–2 Wochen
Werkszertifikat und kundenspezifischer Service
- Zertifizierungen: UL, RoHS, REACH, ISO9001
- Mindestbestellmenge: Niedrige Mindestbestellmenge für Standardartikel
- Musterrichtlinie: Kostenlose Muster verfügbar/ Schnelle Probenlieferung.Kundenspezifischer Service: Kundenspezifische Pinanzahl, Beschichtungsdicke, Kabelbaummontage, spezielle Verpackung und Kennzeichnung.
Leitfaden zur Kundenauswahl
- Bestätigen Sie die Pin-Position (2P~24P) und den Nennstrombedarf
- Überprüfen Sie die Betriebstemperatur und den Vibrationsgrad Ihrer Ausrüstung; Wir empfehlen die Schnallenversion für Szenarien mit starken Vibrationen
- Überprüfen Sie den PCB-Footprint, wenn Sie JST-/Molex-/TE-Teile austauschen
- Wählen Sie die Zinn-/Vergoldung basierend auf den Anforderungen an Korrosion und Lebensdauer
- Bestätigen Sie vor der Fertigstellung der Stückliste die Anforderung an Halogenfreiheit und Flammschutzmittel
FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu überprüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht findenlog. Können Sie dieses Produkt für mich herstellen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie möchten. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es herzustellen. Zur Information: Die Herstellung einer gewöhnlichen Form dauert etwa 35–45 Tage.
3. F: Können Sie ein Muster zur Verfügung stellen? Sind diese Proben kostenlos?
A: Ja, wir stellen 5–10 Stück steckerfreie Muster zum Testen zur Verfügung. Sie müssen jedoch die Versandkosten bezahlen
4. F: Wie sieht es mit Ihrer Lieferzeit aus?
A: Lagerware wird innerhalb eines Tages geliefert; Maßgeschneiderte Waren werden innerhalb von 5–7 Tagen geliefert
5. F: Wie versende ich meine Bestellung?
A: Versenden Sie kleine Pakete per Express, z. B. DHL, FedEx, UPS, TNT, EMS. Das ist Door-to-Door-Service. Große Pakete können wir per Luft- oder Seeweg verschicken. Wir verwenden Standard-Exportkartons. Wir haften für etwaige Produktschäden, die während der Lieferung entstehen.
6. F: Welche Zahlungsart akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie sieht es mit der Qualitätskontrolle Ihres Unternehmens aus?
A: Halten Sie sich strikt an ISO9001. IQC, OQC, IPQC und QA machen 10 % unserer Mitarbeiter aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir verfügen nicht über eine Preisliste aller unserer Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise aufzulisten, und die Preise variieren je nach Materialkosten und Menge. Und Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir bestätigen dies sorgfältig und geben Ihnen eine Spezifikation und eine Preisliste
9. F: Können Sie maßgeschneiderte Produkte und maßgeschneiderte Verpackungen herstellen?
A: Ja. Wir haben viele Sonderanfertigungen gemacht
Produkte für unsere Kunden (hauptsächlich Kabelbäume). Bei der kundenspezifischen Verpackung gibt es kein Problem; Wir können Ihr Logo oder andere Informationen auf der Verpackung anbringen. Ich muss nur darauf hinweisen, dass dadurch zusätzliche Kosten entstehen.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
