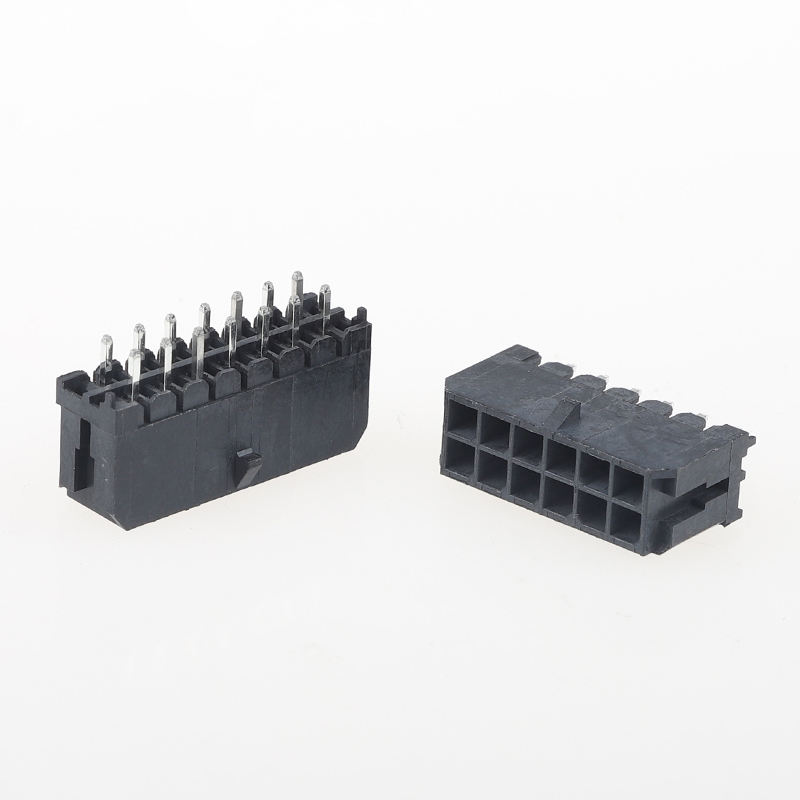

MX3.0 Metall-Doppelreihen-Steckverbinder mit geradem Stift, 3,0 mm Raster, 180 Grad, 43045 Kleine 5557-Steckverbinder, Strom-Leiterplatten-Schraubklemmen
Produkt-Highlights
- UL94V-0 flammhemmendes & halogenfreies Gehäuse; erfüllt Sicherheitsanforderungen für Industrie- und Haushaltsgeräte
- Verstärktes Metall-Verriegelungsdesign. Anti-Lösungsfunktion; verhindert versehentliches Trennen bei starker Vibration in rauen Industrie- und Automobilumgebungen
- Komplette Systemlösung: passende Gehäuse + Crimp-Kontakte erhältlich, One-Stop-Beschaffung
- Doppelreihe, 3,0 mm Raster, 180°-Durchsteck-Stiftleiste, gemischte Strom- und Signalnutzung
- RoHS- & REACH-konform
Technische Spezifikationen
| Kategorie |
Artikel |
Parameter |
| Elektrische Leistung |
Nennspannung |
600V AC/DC |
| Nennstrom |
Bis zu 8,5 A pro Pin |
| Kontaktwiderstand |
≤20mΩ |
| Isolationswiderstand |
≥1000MΩ |
| Spannungsfestigkeit |
1500V AC, 1min |
| Mechanische Leistung |
Steck-/Ziehzyklen |
Min. 30 Zyklen |
| Klemmhaltekraft |
≥24,5N |
| Vibrationsfestigkeit |
Industrieller Zufallsvibrationstest bestanden, keine intermittierende Unterbrechung |
| Material & Beschichtung |
Gehäuse |
PA66, UL94V-0, Halogenfrei, Schwarz |
| Stift-/Kontaktmaterial |
Kupferlegierung |
| Beschichtung |
Helle Verzinnung (Vergoldung optional für Hochzuverlässigkeitsversion) |
| Umweltspezifikationen |
Betriebstemperatur |
-40℃ ~ +125℃ |
|
Lagertemperatur |
-45℃ ~ +130℃ |
| Lötanleitung |
Wellenlöten |
Spitze 260℃, max. 5s |
| Handlöten |
350℃, ≤5s pro Pin |
| Hinweis |
Vermeiden Sie wiederholtes Hochtemperatur-Löten, um Kunststoffverformungen zu vermeiden |
Kreuzreferenz / Alternative Ersatzteile
Direkter Drop-in-Ersatz für die Molex Micro-Fit 3.0 43045 Serie. Kompatible Gehäuse und Kontakte passen zur Serie 43020 / 43030. Funktioniert auch als kostengünstiger Ersatz für die Serie 5557 in vielen Stromanschlussprojekten.
Ingenieure können bestehende Leiterplatten-Footprints und Kabelbaumwerkzeuge wiederverwenden, keine größeren Neuentwicklungen erforderlich.
Produktvorteile
- Anti-Vibrations-Metallriegel: Löst das Kundenproblem von Steckverbindern, die sich bei Vibrationen in Automatisierungs-/Fahrzeuggeräten lösen
- Halogenfreier UL94V-0-Kunststoff, sicherer für Haushaltsgeräte und Industriesteuerungen
- Vollständige Inhouse-Produktion: Stiftleiste, Gehäuse, Crimp-Kontakte, stabile Lieferkette
- Kurze Lieferzeiten für Muster und Massenproduktion, flexible Anpassung der Pin-Anzahl
- Strenge 100%ige Inspektion vor dem Versand, geringe Kontaktfehlerrate
Anwendung
✅ Industrielle Automatisierung, Servo- und Leistungsregelmodule
✅ Haushaltsgeräte, Stromversorgungs- und Ladeeinheiten
✅ Strom- und Signalverbindungen im Fahrzeuginnenraum
✅ Medizintechnik, Telekommunikation und Batteriemanagementsysteme
✅ Stromversorgung für Leiterplatten-Draht-zu-Platine-Verbindungen
Verpackungsmethode
- Standard: Antistatische Beutelverpackung
- Optional: Weiße / neutrale Kartonverpackung. Kundenspezifische Verpackungsaufkleber und Barcodes auf Anfrage erhältlich.
Zahlungsmethode
EXW, FOB, CIF, CPT, T/T, L/C verfügbar
Lieferzeit
- Muster: 3 Werktage
- Massenbestellung: 1–2 Wochen
Fabrikzertifikat & Kundenservice
- Zertifizierungen: UL, RoHS, REACH, ISO9001
- MOQ: Niedriges MOQ für Standardartikel
- Musterrichtlinie: Kostenlose Muster / Schnelle Musterlieferung wird unterstützt. Kundenservice: Kundenspezifische Pin-Anzahl, Beschichtungsdicke, Kabelbaummontage, spezielle Verpackung & Kennzeichnung.
Kunden-Auswahlhilfe
- Pin-Anzahl bestätigen: 22P ~ 16P Standard auf Lager; kontaktieren Sie uns für längere SchaltungenStromabsenkung: Reduzieren Sie den Nennstrom, wenn mehrere Pins unter hoher Umgebungstemperatur zusammen belastet werden
- Vibrationsumgebung: Muss die Version mit Metallriegel verwenden, um ein unerwartetes Lösen zu verhindern
- Materialauswahl: Standard UL94V0 halogenfrei; Goldbeschichtung angeben, wenn lange Steckzyklen erforderlich sind
- Leiterplattendesign: Folgen Sie dem Standard-43045-Footprint für direkten Ersatz; überprüfen Sie das Löttemperaturprofil vor der Massenproduktion
- FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht finden. Können Sie dieses Produkt für mich herstellen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.3. F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5-10 Stück kostenlose Steckverbinder-Muster zum Testen. Sie müssen jedoch die Versandkosten bezahlen.
4. F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert.
5. F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir sind verantwortlich für Schäden am Produkt, die während der Lieferung entstehen.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie steht es mit der Qualitätskontrolle Ihres Unternehmens?
A: Streng nach ISO9001. IQC, OQC, IPQC und QA machen 10% unserer Mitarbeiter aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste aufzuführen, und die Preise ändern sich ständig aufgrund der Materialkosten und der Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikations- und Preisliste geben.
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben zuvor viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich der kundenspezifischen Verpackung gibt es kein Problem, da wir Ihr Logo oder andere Informationen auf der Verpackung anbringen können. Es muss nur darauf hingewiesen werden, dass dies zusätzliche Kosten verursacht.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
