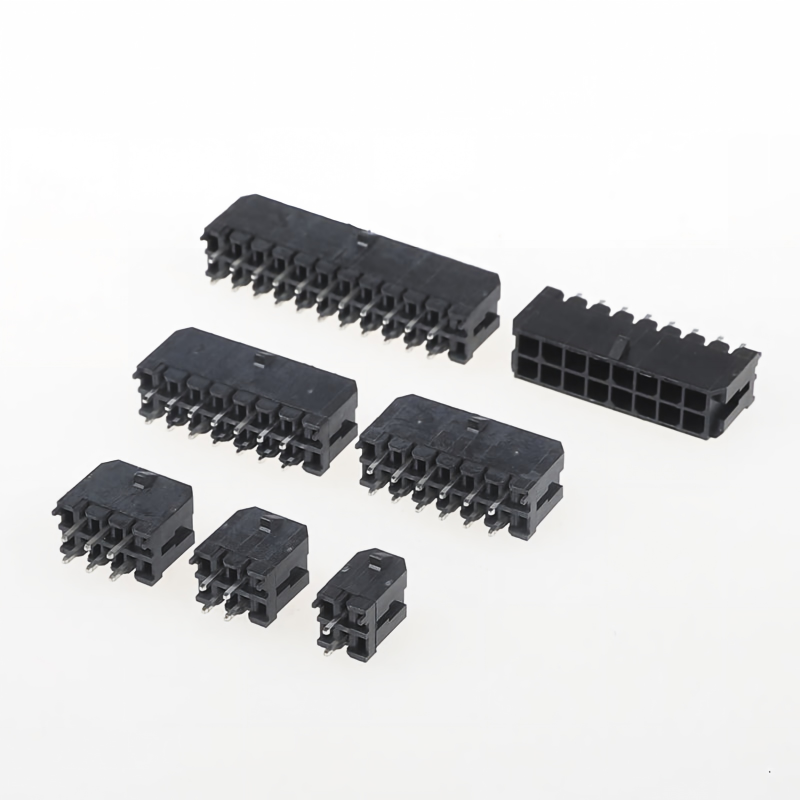

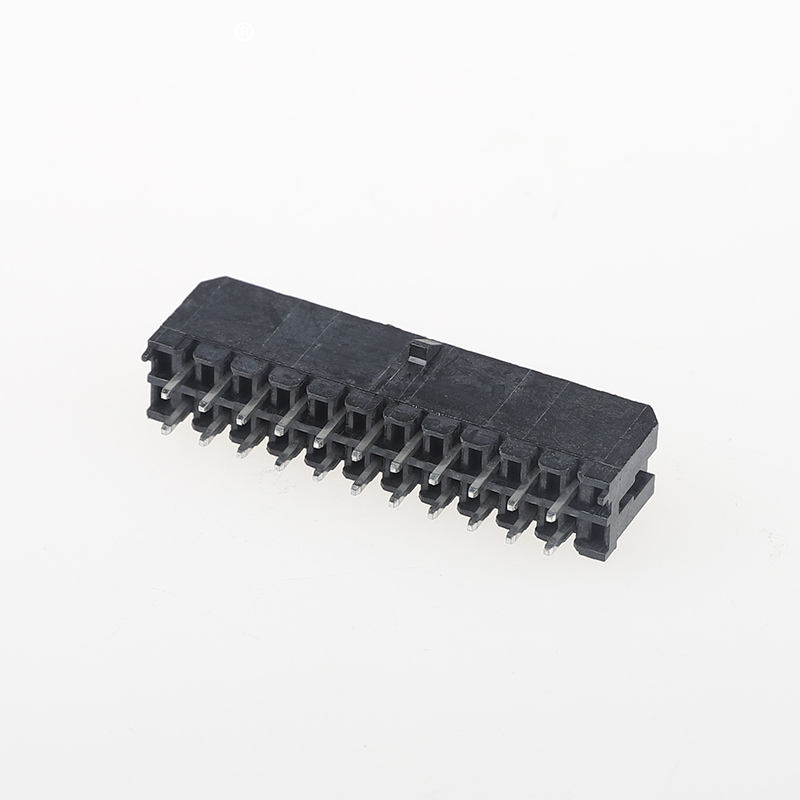

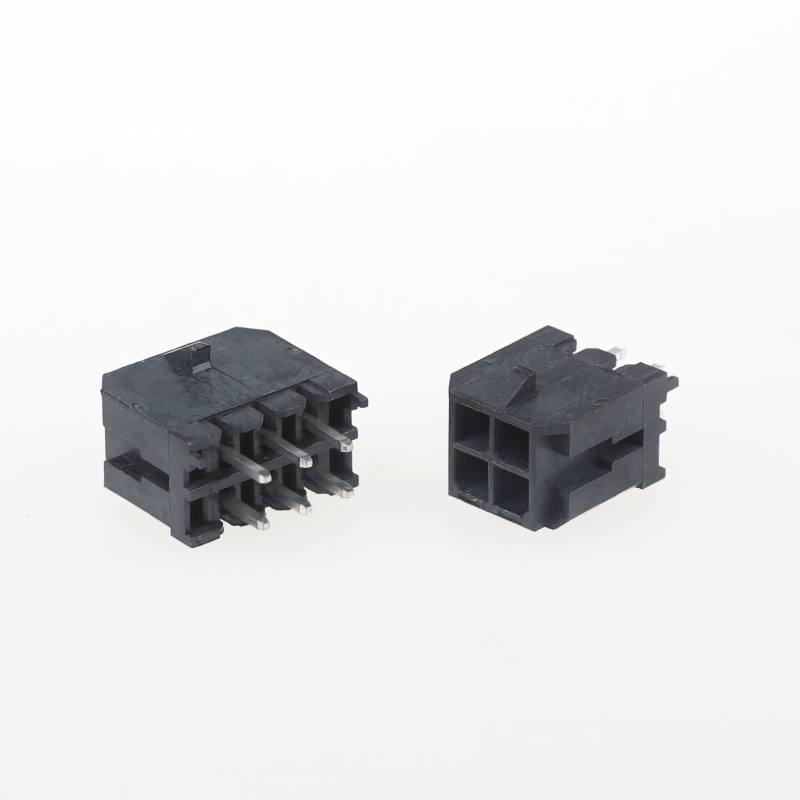

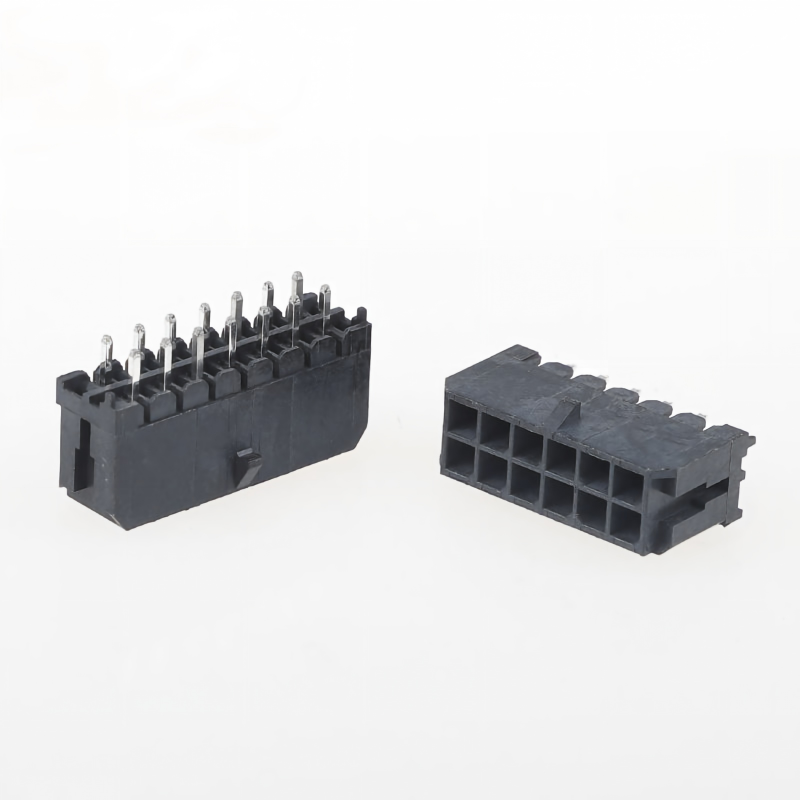

MX-Steckverbinder mit 3,0-mm-Raster, zweireihiger Schnalle und geradem Stift-Draht-zu-Platine-Anschluss
Produkt-Highlights
- Formschlüssiges Schnallendesign: Anti-Trennung, sorgt für ein hörbares und fühlbares Klicken nach dem vollständigen Stecken, verhindert das Ablösen des Steckverbinders bei ständigen Vibrationen für Industrie- und Fahrzeuganwendungen
- Gehäusematerial: UL94V-0 flammhemmend, halogenfrei, RoHS- und REACH-konform
- Komplettset-Versorgung: Wird als komplettes Kit einschließlich Gehäuse und Crimpklemmen verkauft, kein separater Beschaffungsaufwand
- Zweireihige Stiftleiste mit geradem Durchgangsloch, 3,0 mm Rastermaß und polarisierter Anti-Missplug-Struktur
- Großer Temperaturbereich, stabiler Kontaktwiderstand für Strom- und Signalübertragung
Technische Spezifikationen
| Kategorie |
Artikel |
Parameter |
| Elektrische Leistung |
Nennstrom |
10A Max pro Pin |
| Nennspannung |
600 V AC/DC |
| Kontaktwiderstand |
≤10mΩ |
| Isolationswiderstand |
≥5000 MΩ |
| Spannungsbeständig |
1500 V Wechselstrom für 1 Minute |
| Mechanische Leistung |
Tonhöhe |
3,0 mm, zweireihig |
| Paarungszyklen |
≥500 Mal |
| Vibrationsfestigkeit |
10–2000 Hz, keine Trennung und kein Trennen |
| Sperrstruktur |
Formschlüssige Schnalle, polarisiert |
| Material und Beschichtung |
Gehäuse |
Nylon66, UL94V-0, Halogenfrei |
| Terminalmaterial |
Kupferlegierung |
| Überzug |
Verzinnung (Vergoldung optional) |
| Umfeld |
Betriebstemp |
-40℃ ~ +105℃ |
| Einhaltung |
RoHS 2.0, REACH |
| Lötanleitung |
Lötmethode |
Durchkontaktiertes Wellenlöten/Handlöten |
| Löttemperatur und -zeit |
260℃ max, ≤5s |
| Drahtbereich |
18~24AWG |
Querverweis/alternativer Ersatz
Direkter Drop-in-Ersatz für weltweit bekannte Steckverbinderserien, gleicher Footprint und gleiche Pinbelegung für Einsparungen beim PCB-Redesign:
- Molex: Micro-Fit 3.0-Serie: 43020,43025,43030,43045
- JST: Zweireihige Wire-to-Board-Äquivalentserie mit 3,0 mm Rastermaß
- AMP(TE): Äquivalent zu 3,0 mm zweireihigem Kabel-zu-Platine-Stromanschluss
Hinweis: Überprüfen Sie vor der Massenproduktion die Anzahl der Stifte und die mechanischen Abmessungen. Muster zur vollständigen Validierung verfügbar.
Produktvorteile
- Vibrationsfeste Verschlussschnalle: Behebt das Problem der Ingenieure: versehentliches Trennen unter Industrie-/Automobilvibrationen
- UL94V-0 und halogenfreier Kunststoff, erfüllt strenge Brandschutz- und Umweltanforderungen für Haushaltsgeräte und industrielle Steuerungen
- Liefern Sie ein komplettes Montagepaket: Gehäuse + Anschlüsse zusammen, vereinfachen Sie die Stückliste und den Einkauf
- Stabile Klemme aus Kupferlegierung mit zuverlässiger Verzinnung, geringem Übergangswiderstand, langer Lebensdauer
- Drop-in-kompatibel mit Molex / JST / TE AMP, reduziert die Kosten für die Neugestaltung von Leiterplatten
- Schnelle Muster- und Massenproduktionsvorlaufzeit, flexible Anpassung
Anwendung
✅ Industrielle Automatisierungsgeräte, SPS, Servotreiber
✅ Haushaltsgeräte: Klimaanlage, Warmwasserbereiter, Waschmaschine, Netzteil
✅ Kfz-Innenraumsteuerung, Batteriemanagementsignal und Stromanschluss
✅ Leistungsmodul, LED-Treiber, medizinische Geräte, Smart Meter
Verpackungsmethode
- Standard: Antistatische Beutelverpackung
- Optional: Weiße/neutrale Kartonverpackung. Kundenspezifische Verpackungsetiketten und Barcodes sind auf Anfrage erhältlich.
Zahlungsmethode
EXW, FOB, CIF, CPT, T/T, L/C verfügbar
Vorlaufzeit
- Muster: 3 Werktage
- Massenbestellung: 1–2 Wochen
Werkszertifikat und kundenspezifischer Service
- Zertifizierungen: UL, RoHS, REACH, ISO9001
- Mindestbestellmenge: Niedrige Mindestbestellmenge für Standardartikel
- Musterrichtlinie: Kostenlose Muster verfügbar/ Schnelle Probenlieferung.Kundenspezifischer Service: Kundenspezifische Pinanzahl, Beschichtungsdicke, Kabelbaummontage, spezielle Verpackung und Kennzeichnung.
Leitfaden zur Kundenauswahl
- Bestätigen Sie die erforderliche Pinanzahl: 22P bis 212P-Standard; Benutzerdefinierte Pin-Anzahl verfügbar
- Bestätigen Sie den Kabelquerschnitt und den maximalen Arbeitsstrom
- Vibrationsintensive Umgebung: Es muss eine Version mit Schnallenverriegelung verwendet werden, um ein Lösen der Verbindung zu verhindern
- Brandschutzerforderliches Projekt: Bestätigen Sie UL94V0 + Halogenfreie Version
- Markenübergreifender Austausch: Testen Sie zunächst Muster zur Passprüfung vor der Massenproduktion
- Löten: Halten Sie die Temperaturgrenzen für das Durchkontaktlöten ein, um ein Schmelzen des Kunststoffgehäuses zu vermeiden
FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu überprüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht findenlog. Können Sie dieses Produkt für mich herstellen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie möchten. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es herzustellen. Zur Information: Die Herstellung einer gewöhnlichen Form dauert etwa 35–45 Tage.
3. F: Können Sie ein Muster zur Verfügung stellen? Sind diese Proben kostenlos?
A: Ja, wir stellen 5–10 Stück steckerfreie Muster zum Testen zur Verfügung. Sie müssen jedoch die Versandkosten bezahlen
4. F: Wie sieht es mit Ihrer Lieferzeit aus?
A: Lagerware wird innerhalb eines Tages geliefert; Maßgeschneiderte Waren werden innerhalb von 5–7 Tagen geliefert
5. F: Wie versende ich meine Bestellung?
A: Versenden Sie kleine Pakete per Express, z. B. DHL, FedEx, UPS, TNT, EMS. Das ist Door-to-Door-Service. Große Pakete können wir per Luft- oder Seeweg verschicken. Wir verwenden Standard-Exportkartons. Wir haften für etwaige Produktschäden, die während der Lieferung entstehen.
6. F: Welche Zahlungsart akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie sieht es mit der Qualitätskontrolle Ihres Unternehmens aus?
A: Halten Sie sich strikt an ISO9001. IQC, OQC, IPQC und QA machen 10 % unserer Mitarbeiter aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir verfügen nicht über eine Preisliste aller unserer Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise aufzulisten, und die Preise variieren je nach Materialkosten und Menge. Und Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir bestätigen dies sorgfältig und geben Ihnen eine Spezifikation und eine Preisliste
9. F: Können Sie maßgeschneiderte Produkte und maßgeschneiderte Verpackungen herstellen?
A: Ja. Wir haben viele Sonderanfertigungen gemacht
Produkte für unsere Kunden (hauptsächlich Kabelbäume). Bei der kundenspezifischen Verpackung gibt es kein Problem; Wir können Ihr Logo oder andere Informationen auf der Verpackung anbringen. Ich muss nur darauf hinweisen, dass dadurch zusätzliche Kosten entstehen.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
