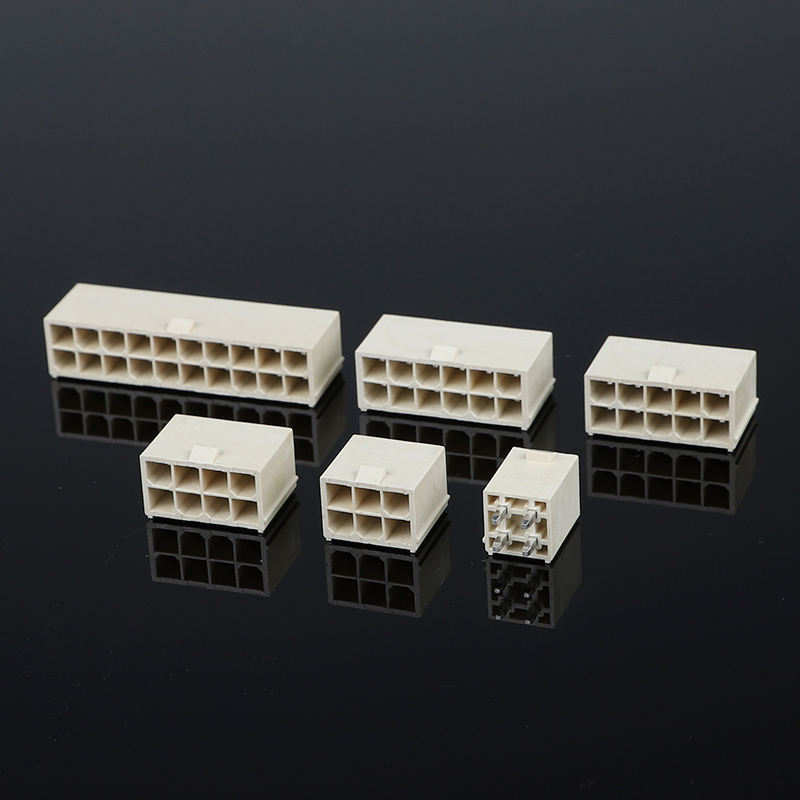

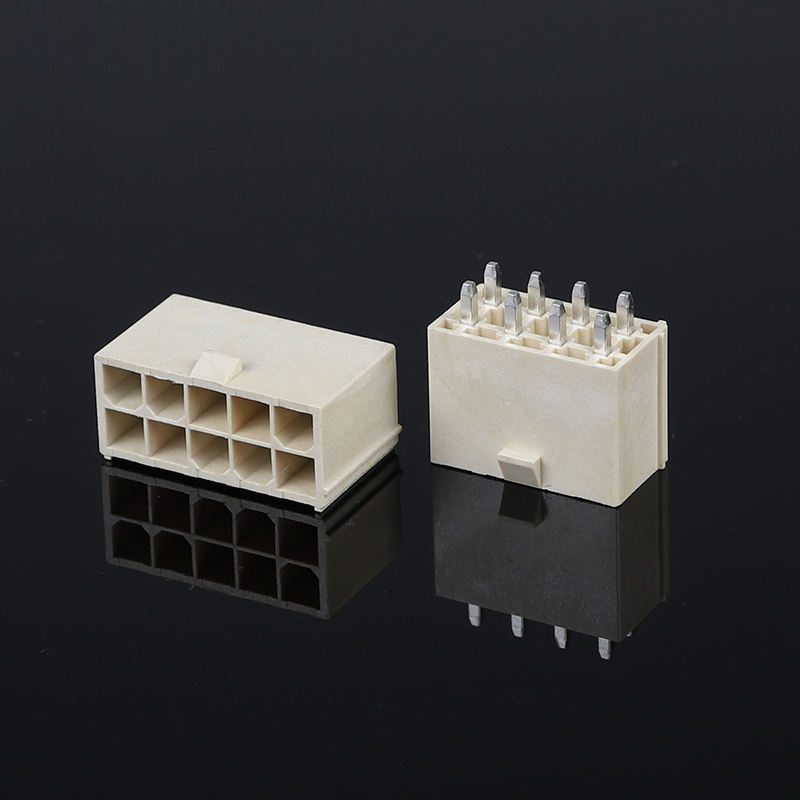

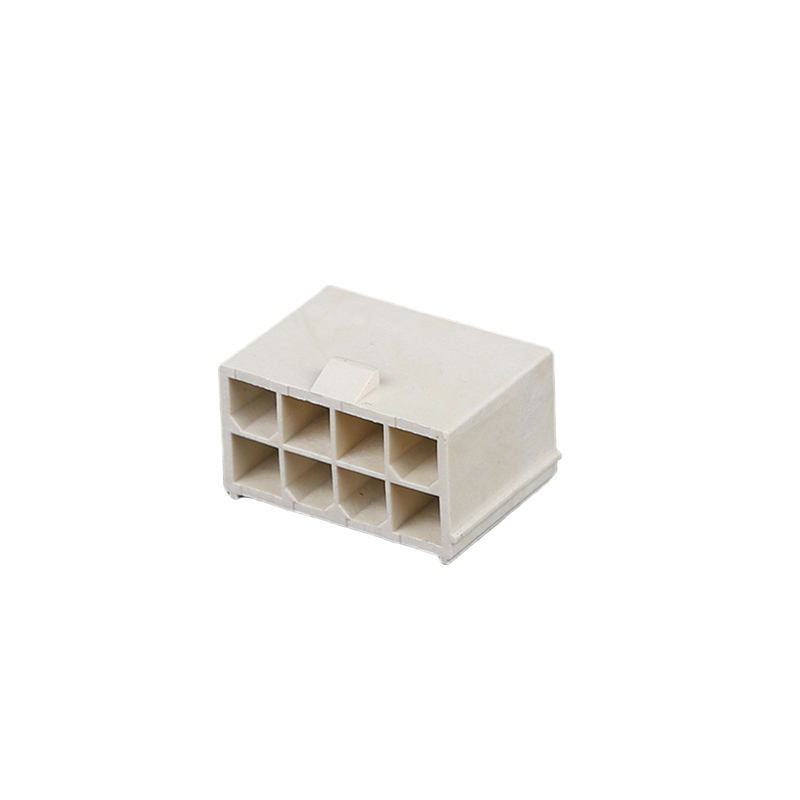

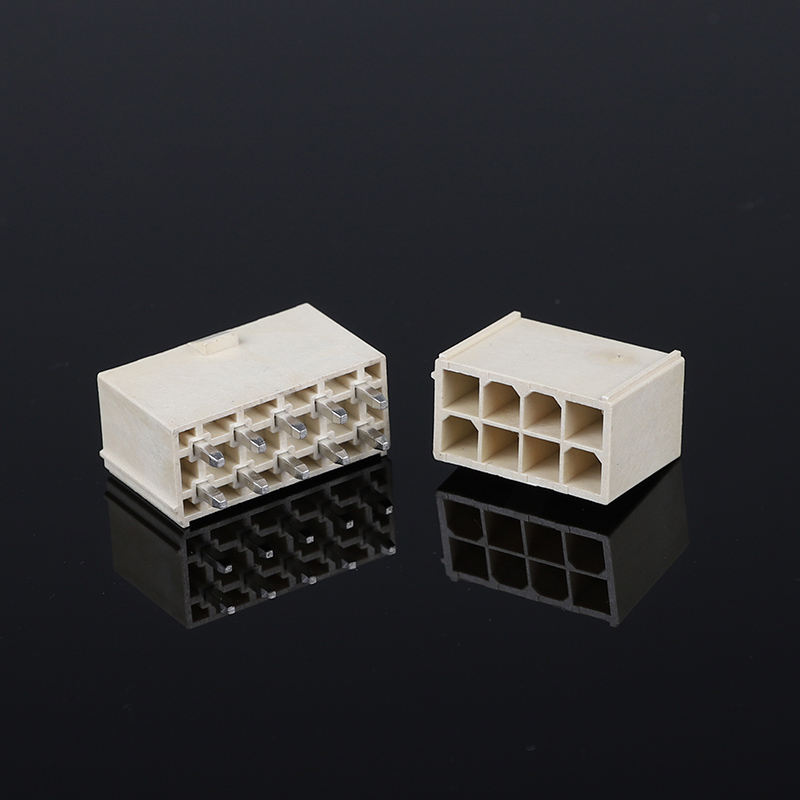

Kurzübersicht: 4,2 mm Rastermaß 5557/5569 zweireihiger gerader Stift ATX-Stromanschluss, LCP-Hochtemperaturgehäuse, UL94V-0, halogenfrei. Anti-Entriegelungs-Schnappverschluss für Anwendungen mit starken Vibrationen in Industrie und Automobilbereich. Kompletter Gehäuse- und Anschlussklemmen-Satz erhältlich.
Produkt-Highlights
✅ Flammwidrigkeit & Umweltfreundliches Material: Gehäuse LCP, UL94V-0 Flammwidrigkeitsklasse, Halogenfrei, erfüllt Umweltanforderungen für Industrie und Haushaltsgeräte
✅ Anti-Vibrations-Anti-Entriegelungs-Doppelschnappverschluss: Verstärkter zweireihiger Verriegelungs-Schnappverschluss, verhindert versehentliches Trennen bei kontinuierlichen Stößen und Vibrationen in rauen Industrie-/Fahrzeugumgebungen
✅ Vollständig passende Komponenten: Kompletter Satz inklusive Kunststoffgehäuse (Schale) + Crimp-Anschlussklemmen, Ein-Stopp-Beschaffung
✅ Hochtemperatur-LCP-Material: Stabile Leistung während des SMT-Lötens, hält hohen Umgebungstemperaturen stand
Technische Spezifikationen
| Artikel |
Details |
| Rastermaß |
4,2 mm |
| Struktur |
Zwei Reihen, gerader Stift, Schnappverschluss |
| Modell |
5557 / 5569 Serie |
| Elektrische Leistung |
| Nennstrom |
9A pro Stromkreis |
| Nennspannung |
250V AC |
| Kontaktwiderstand |
≤20mΩ |
| Isolationswiderstand |
≥1000MΩ |
| Spannungsfestigkeit |
1500V AC für 1 Minute |
| Mechanische Leistung |
| Einsteck-/Ausziehzyklen |
≥1000 Mal |
| Verriegelungskraft |
Verstärkter Doppelschnappverschluss, Anti-Entriegelung bei Vibration |
| Kontakt-Haltekraft |
Erfüllt IEC-Vibrations- und Stoßprüfnorm |
| Material, Beschichtung & Umwelt |
| Gehäusematerial |
Hochtemperatur-LCP |
| Flammklasse |
UL94V-0, Halogenfrei |
| Basis-Material der Anschlussklemme |
Kupferlegierung |
| Beschichtung |
Zinnbeschichtung (Goldbeschichtung optional) |
| Betriebstemperatur |
-40℃ ~ +125℃ |
| Lötanleitung |
SMT-Löten kompatibel; Reflow-Spitzentemperatur ≤260℃, max. 10s |
Kreuzreferenz / Alternative Ersatzteile
Direkter Drop-in-kompatibler Ersatz für international bekannte Marken:
- JST: 5557 / 5569 Serie
- Molex: 3901 Serie
- TE (AMP): ATX-Stromversorgungssteckverbinder mit 4,2 mm Rastermaß
Hinweis: Die Pin-Anzahl muss beim kreuzweisen Gebrauch übereinstimmen.
Produktmerkmale
- 4,2 mm Standard-Rastermaß, zweireihige gerade Stiftanordnung, klassisches ATX-Netzteil-Buchsendesign
- Doppelter Schnappverschluss-Mechanismus, vermeidet versehentliches Trennen bei Vibration
- LCP-Hochtemperaturkunststoff, stabil bei hohen Temperaturen in Löt- und Arbeitsumgebungen
- UL94V-0 flammhemmend, halogenfrei, umweltkonform
- Komplette Gehäuse- + Anschlussklemmen-Lösung, einfache Montage
Produktvorteile
- Anti-Drop-Verriegelungsdesign: Löst das Kundenproblem der Steckverbinderlockerung und -trennung bei Vibrationen für Industrie- und Bordgeräte
- Hitzebeständiges LCP, keine Verformung während des Reflow-Lötens
- Strenge Materialkontrolle: UL94V-0 + Halogenfrei, erfüllt die Sicherheitsprüfung für Industrie-, Haushaltsgeräte- und teilweise Automobilprojekte
- Pin-zu-Pin-kompatibel mit JST / Molex / TE, bequemer BOM-Austausch ohne PCB-Neugestaltung
- Direktvertrieb ab Werk; unterstützt kundenspezifische Pin-Anzahl, Beschichtung und Verpackung
Anwendung
- ATX PC-Netzteil
- Industrielle Steuergeräte, Servo-Stromanschluss
- Haushaltsgeräte (Klimaanlage, Wechselrichter)
- Zusätzliche Strommodule für Fahrzeuge
- Medizinische Stromversorgungsgeräte
- LED-Netzteil und Akkupack
Verpackungsmethode
- Standard: Antistatische Beutelverpackung
- Optional: Weiße / neutrale Kartonverpackung. Kundenspezifische Verpackungsaufkleber und Barcodes auf Anfrage erhältlich.
Zahlungsmethode
EXW, FOB, CIF, CPT, T/T, L/C verfügbar
Lieferzeit
- Muster: 3 Werktage
- Großauftrag: 1–2 Wochen
Fabrikzertifikat & Kundenservice
- Zertifizierungen: UL, RoHS, REACH, ISO9001
- MOQ: Niedrige MOQ für Standardartikel
- Musterrichtlinie: Kostenlose Muster verfügbar / Schnelle Musterlieferung. Kundenservice: Kundenspezifische Pin-Anzahl, Beschichtungsdicke, Kabelbaummontage, spezielle Verpackung & Kennzeichnung.
Kunden-Auswahlhilfe
- Bestätigen Sie die Pin-Anzahl vor dem Abgleich mit dem Ersatzteil, um die Grundfläche anzupassen
- Wählen Sie für Szenarien mit starken Vibrationen die Version mit Doppelschnappverschluss, um ein Trennen zu verhindern
- Für den Lötprozess: Bestätigen Sie die Reflow-Temperatur ≤260℃
- Fordern Sie für Automobilprojekte den vollständigen Materialbericht und das Halogenzertifikat an
- Wenn eine Goldbeschichtung erforderlich ist, informieren Sie den Vertrieb während der Angebotsphase
FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht finden. Können Sie dieses Produkt für mich herstellen? A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.
3. F: Können Sie ein Muster zur Verfügung stellen? Sind diese Muster kostenlos?
A: Ja, wir stellen 5-10 Stück kostenlose Steckverbinder-Muster zum Testen zur Verfügung. Sie müssen jedoch die Versandkosten bezahlen.
4. F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert.
5. F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir sind für alle Transportschäden verantwortlich.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich in RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie steht es um die Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns strikt an ISO9001. IQC, OQC, IPQC und QA machen 10% unserer Mitarbeiter aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise aufzulisten, und die Preise ändern sich je nach Materialkosten und Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sie sorgfältig einzeln prüfen und Ihnen eine Spezifikations- und Preisliste geben.
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben in der Vergangenheit viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem; wir können Ihr Logo oder andere Informationen auf die Verpackung drucken. Es ist nur zu beachten, dass dies zusätzliche Kosten verursacht.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
