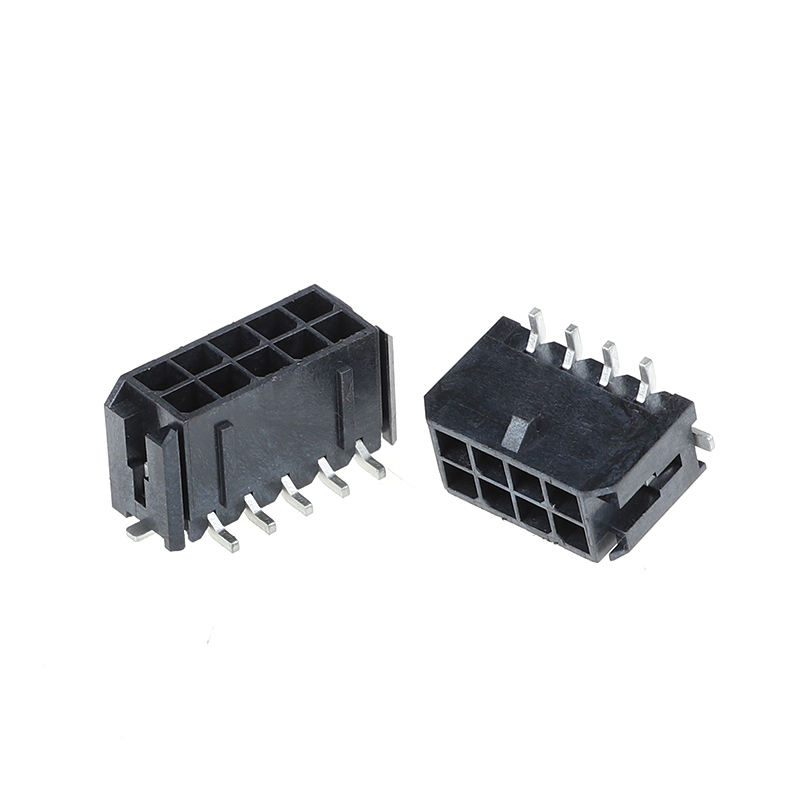

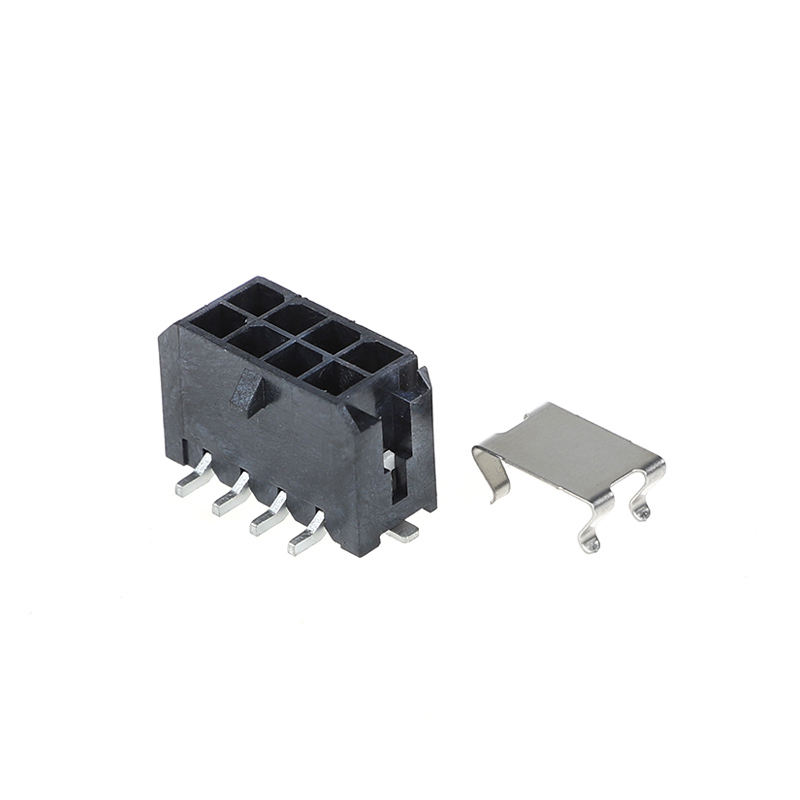

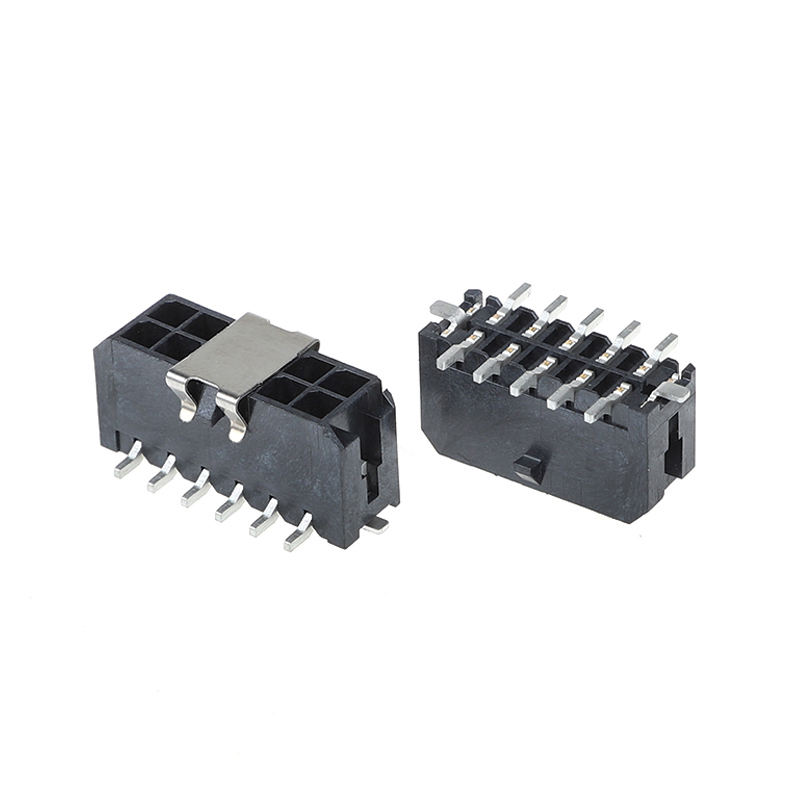

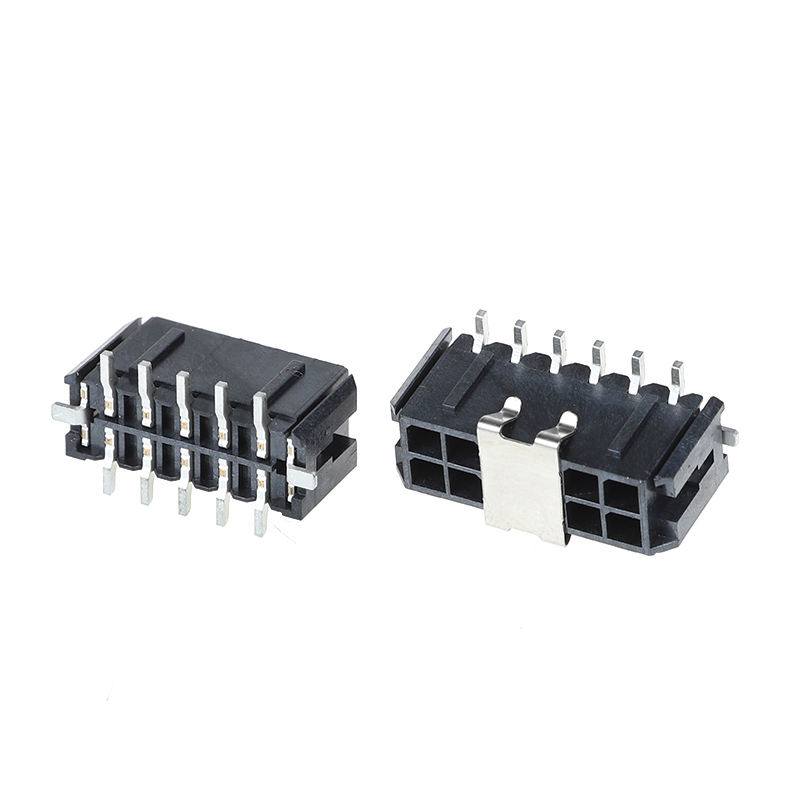

Kleiner 5557 Vertikaler MX3.0mm Pitch Doppelreihiger 4P-24P Automobilsteckverbinder ersetzt MOLEX43045 4P-24P VERTIKALER AUFKLEBER FÜR PCB
Produkt-Highlights
3,0 mm Pitch, doppelreihiger vertikaler PCB-Steckverbinder, Automobil- und Industriequalität, direkter Ersatz für die Molex 43045 Serie
- Pitch: 3,0 mm, doppelreihig, vertikal, SMT-Aufklebertyp, Bereich: 4P bis 24P
- UL94V-0 flammhemmendes Gehäuse, Halogenfrei, erfüllt industrielle und automobilspezifische Anforderungen an geringe Rauchentwicklung
- Optimiertes Verriegelungs-Snap-Design: vibrationsfest, verhindert versehentliches Lösen bei starker Stoß- und Vibrationsbelastung
- Komplettes Steckverbinderset: liefert Gehäuse + Crimp-Kontakte zusammen für eine One-Stop-Beschaffung
- Vertikale SMT-Montage, kompakter Fußabdruck, spart Platz auf der Leiterplatte
Technische Spezifikationen
| Artikel |
Details |
| Elektrische Leistung |
Nennstrom: 8A pro Stromkreis
Nennspannung: 250V AC
Isolationswiderstand: ≥1000MΩ
Kontaktwiderstand: ≤20mΩ
Spannungsfestigkeit: 1500V AC/min |
| Mechanische Leistung |
Pitch: 3,0 mm, Doppelreihe, Vertikale SMT
Polzahl: 4P, 6P, 8P, 10P, 12P, 14P, 16P, 18P, 20P, 22P, 24P
Steckzyklen: ≥500 Mal
Rückhaltekraft: Verstärkter Snap, gegen Lösen bei Vibration |
| Material & Beschichtung |
Gehäuse: PBT, UL94V-0, Halogenfrei
Kontaktmaterial: Kupferlegierung
Beschichtung: Verzinnt / Goldblitz verfügbar |
| Umweltspezifikation |
Betriebstemperatur: -40℃ ~ +105℃
Konform für raue Umgebungen in der Automobil- und Industriebranche |
| Lötanleitung |
SMT-Reflow-Löten kompatibel
Spitzentemperatur: max. 260℃, max. 10s
Vertikale Aufklebermontage für PCB |
Kreuzreferenz / Alternativer Ersatz
Direkter Drop-in-Ersatz für international bekannte Marken, gleicher Fußabdruck und Pinbelegung:
- MOLEX: 43045 Serie (4P~24P vertikaler Stecker)
- JST: Äquivalente 3,0 mm Doppelreihen-Vertikalserie
- AMP/TE: Kompatible 3,0 mm Pitch vertikale Doppelreihen-PCB-Steckverbinder
Hinweis: Überprüfen Sie die Pinbelegung und die mechanischen Abmessungen vor der Massenproduktion.
Produktvorteile
- Vibrationsfester Snap-Verschluss: löst das Risiko eines versehentlichen Lösens in vibrierenden Industrie-/Fahrzeugumgebungen
- Halogenfreier + UL94V-0 Kunststoff: erfüllt Brandschutz- und Umweltvorschriften
- Komplettlieferung: Gehäuse + Kontakte, kein separater Beschaffungsaufwand
- Gleicher PCB-Fußabdruck wie Molex43045, direkter Ersatz ohne Neugestaltung der PCB
- Strenge Maßkontrolle, stabile SMT-Ausbeute für die Massenmontage
Anwendung
✅ Automobilelektronik: Fahrzeugsteuerungsmodule, Beleuchtung, Sensorverkabelung
✅ Industrieanlagen: SPS, Servoantriebe, Industriesteuerungen
✅ Haushaltsgeräte: Hochleistungs-Haushaltssteuerplatinen
✅ Stromversorgung, Batteriemanagementsysteme, medizinische und Kommunikationsgeräte
Verpackungsmethode
- Standard: Antistatische Beutelverpackung
- Optional: Weiße / neutrale Kartonverpackung. Kundenspezifische Verpackungsaufkleber und Barcodes auf Anfrage erhältlich.
Zahlungsmethode
EXW, FOB, CIF, CPT, T/T, L/C verfügbar
Lieferzeit
- Muster: 3 Werktage
- Großauftrag: 1–2 Wochen
Fabrikzertifikat & Kundenservice
- Zertifizierungen: UL, RoHS, REACH, ISO9001
- MOQ: Niedrige MOQ für Standardartikel
- Musterrichtlinie: Kostenlose Muster verfügbar / Schnelle Musterlieferung. Kundenservice: Kundenspezifische Pinanzahl, Beschichtungsdicke, Kabelbaummontage, spezielle Verpackung & Kennzeichnung.Kunden-Auswahlhilfe
Bestätigen Sie die Polzahl: Wählen Sie 4P~24P basierend auf Ihrer Schaltungsanforderung
- Arbeitsumgebung: Für vibrationsintensive Automobil-/Industrieanwendungen wird diese vertikale Version mit Lösungs-Schutz bevorzugt
- Temperaturprüfung: Stellen Sie sicher, dass die Betriebstemperatur innerhalb von -40℃~+105℃ liegt
- Beschichtungsauswahl: Verzinnung für allgemeinen Gebrauch; Goldblitz für hochzuverlässige Signalapplikationen
- Prototyp-Vorschlag: Testen Sie kostenlose Muster vor der Massenprojektvalidierung
- Kompatibilität: Vergleichen Sie Abmessungen und Pin-Definitionen beim Ersetzen von Molex/JST/TE-Teilen
- FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht finden. Können Sie dieses Produkt für mich herstellen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage. 3. F: Können Sie ein Muster zur Verfügung stellen? Sind diese Muster kostenlos?
A: Ja, wir stellen 5-10 Stück kostenlose Steckverbinder-Muster zum Testen zur Verfügung. Sie müssen jedoch die Versandkosten bezahlen.
4. F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Ware wird innerhalb von 5-7 Tagen geliefert.
5. F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir sind verantwortlich für jegliche Produktschäden, die während der Lieferung entstehen.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich in RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie steht es um die Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns strikt an ISO9001. IQC, OQC, IPQC und QA machen 10% unserer Mitarbeiter aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise aufzulisten, und die Preise ändern sich je nach Materialkosten und Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikation und Preisliste geben.
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben in der Vergangenheit viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem; wir können Ihr Logo oder andere Informationen auf der Verpackung anbringen. Es ist nur zu beachten, dass dies zusätzliche Kosten verursacht.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
