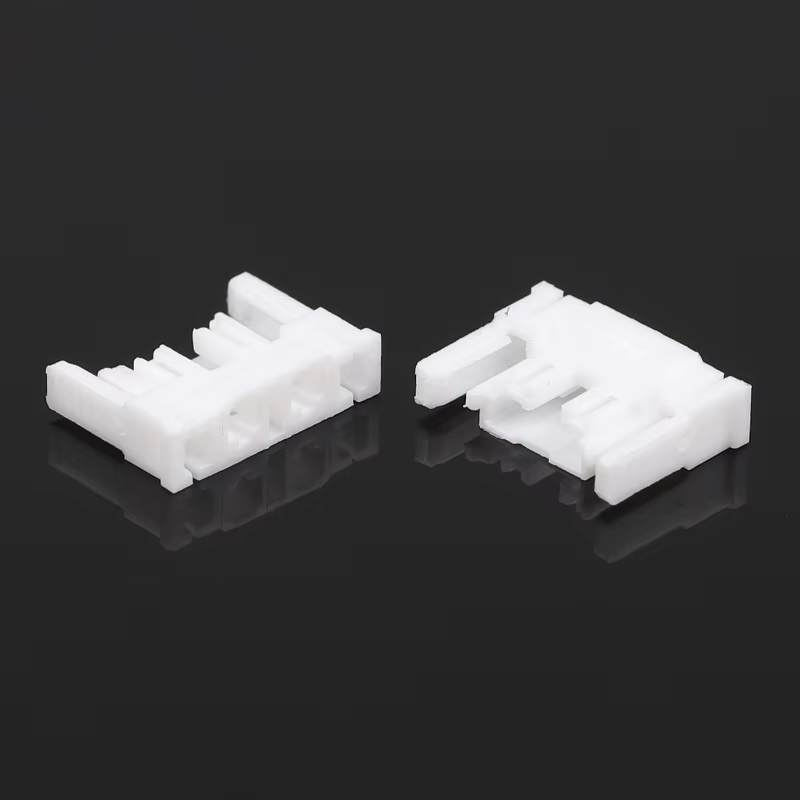

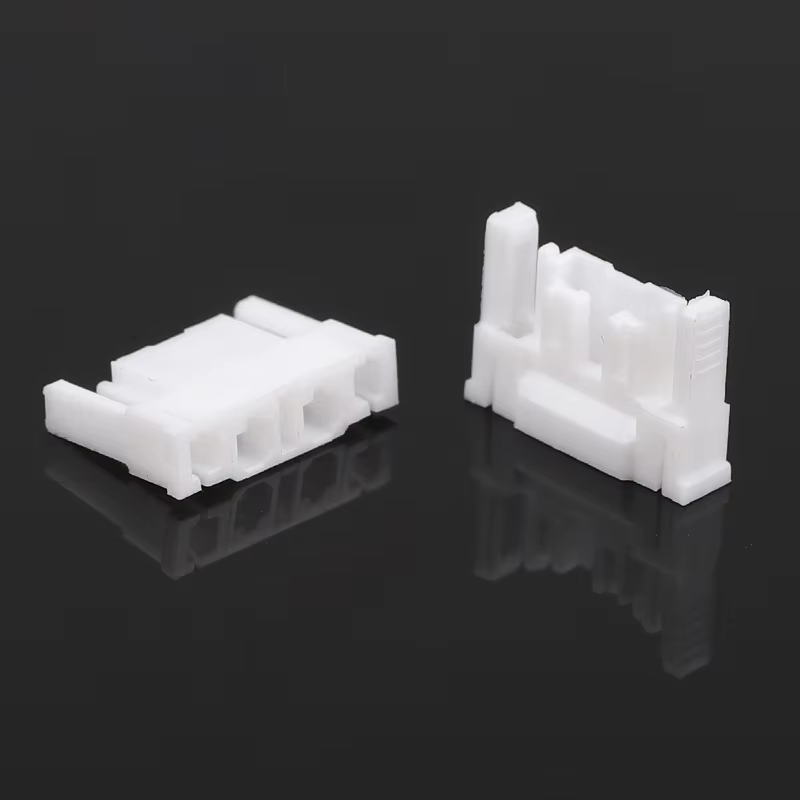

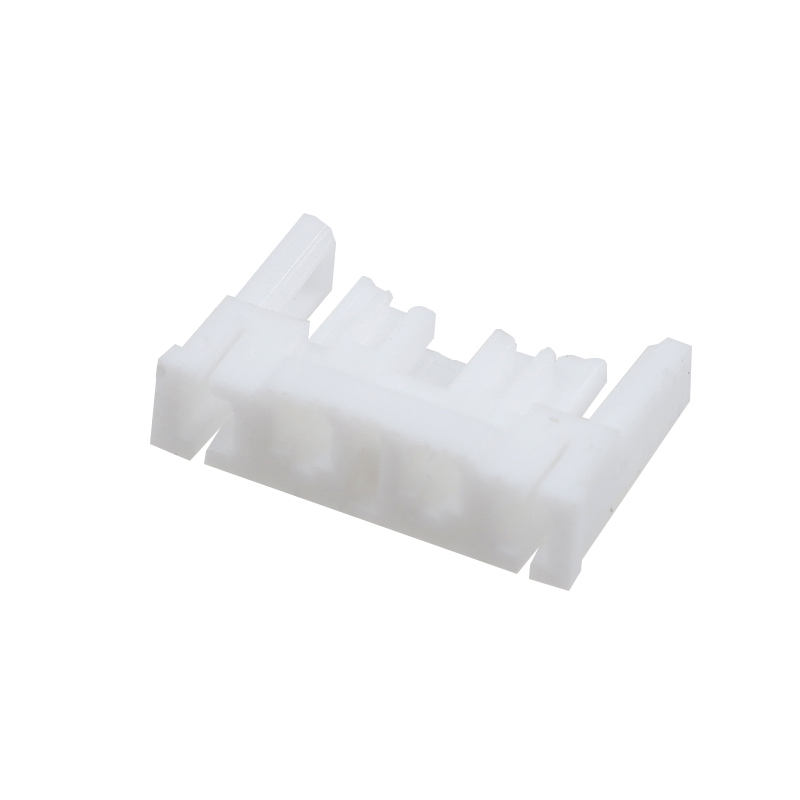

5034730200 Stecker, 3,70 mm Rastermaß, männlicher Gehäusestecker, Kabel-zu-Platine-Kabelstecker
Produkt-Highlights
- Rastermaß: 3,70 mm, Steckergehäuse, Wire-to-Board-Verbindung
- Gehäusematerial: UL94V-0 flammhemmend, halogenfrei; sicher für Industrie- und Haushaltsgeräteanwendungen
- Verstärkte Verriegelungskonstruktion: Anti-Trennung, stabile Verbindung unter ständigen Vibrationen in rauen Industrie- und Fahrzeugumgebungen

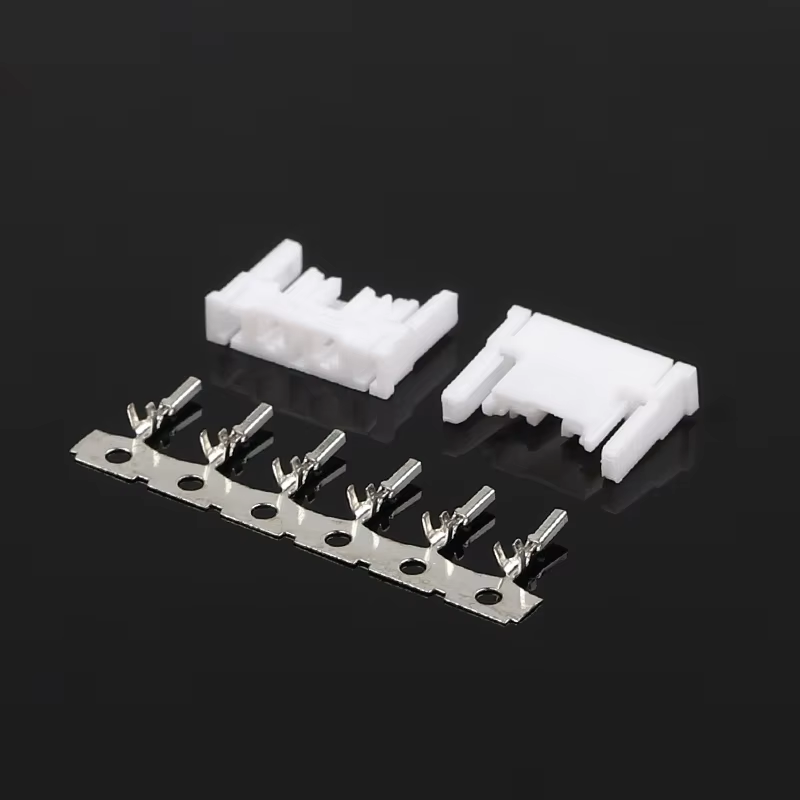

- Kompletter Stecksatz: liefert zusammenpassende Gehäuse + Crimpklemmen
- Kompakte Struktur, einfaches Crimpen und Zusammenbauen der Drähte
Technische Spezifikationen
| Kategorie |
Artikel |
Spez |
| Elektrisch |
Nennspannung |
250 V Wechselstrom |
| Nennstrom |
Maximal 5 A pro Stromkreis |
| Spannungsbeständig |
1500 V AC/Minute |
| Isolationswiderstand |
≥1000 MΩ |
| Mechanisch |
Tonhöhe |
3,70 mm |
| Kontaktwiderstand |
≤20mΩ |
| Verbindungs-/Entkopplungszyklen |
≥30 Zyklen |
| Sperren |
Positive Verriegelung, Anti-Trennung |
| Material und Beschichtung |
Gehäuse |
PBT, UL94V-0, Halogenfrei |
| Terminalbasis |
Kupferlegierung |
| Überzug |
Verzinnung |
| Umweltfreundlich |
Betriebstemp |
-40℃ ~ +105℃ |
| Lötanleitung |
Löttemp |
260℃ max, ≤5s |
Querverweis/alternativer Ersatz
Direkt kompatible Alternative zu international bekannten Marken:
- JST-äquivalente Modelle
- Äquivalente Molex-Modelle
- AMP (TE)-äquivalente Modelle
Hinweis: Bitte überprüfen Sie vor der Massenproduktion die Anzahl der Stifte und die mechanischen Abmessungen zur endgültigen Validierung.
Produktvorteile
- Die Anti-Vibrations-Verriegelung eliminiert das Risiko, dass der Steckverbinder bei Stößen und Vibrationen bei Industrie- und Automobilprojekten herausfällt.
- Das halogenfreie UL94 V-0-Kunststoffgehäuse erfüllt die EU-Umweltrichtlinien und Brandschutznormen.
- Vollständiger Lieferumfang: Steckergehäuse + Crimpanschlüsse, was Ihre Stückliste und Beschaffung vereinfacht.
- Stabiler elektrischer Kontakt und geringer Übergangswiderstand für langfristigen Dauerbetrieb.
- Kostengünstiger Drop-In-Ersatz für JST-/Molex-/TE-Steckverbinder ohne Neukonstruktion.
Anwendung
✅ Industrielle Steuerungsausrüstung
✅ Haushaltsgeräte
✅ Kfz-Zusatzelektronik
✅ Stromversorgungsmodule
✅ LED-Beleuchtungssysteme
✅ Intelligente Messgeräte und IoT-Geräte
Verpackungsmethode
- Standard: Antistatische Beutelverpackung
- Optional: Weiße/neutrale Kartonverpackung. Kundenspezifische Verpackungsetiketten und Barcodes sind auf Anfrage erhältlich.
Zahlungsmethode
EXW, FOB, CIF, CPT, T/T, L/C verfügbar
Vorlaufzeit
- Muster: 3 Werktage
- Massenbestellung: 1–2 Wochen
Werkszertifikat und kundenspezifischer Service
- Zertifizierungen: UL, RoHS, REACH, ISO9001
- Mindestbestellmenge: Niedrige Mindestbestellmenge für Standardartikel
- Musterrichtlinie: Kostenlose Muster verfügbar/ Schnelle Probenlieferung.Kundenspezifischer Service: Kundenspezifische Pinanzahl, Beschichtungsdicke, Kabelbaummontage, spezielle Verpackung und Kennzeichnung.
Leitfaden zur Kundenauswahl
- Bestätigen Sie Arbeitsstrom, Spannung und Betriebstemperaturbereich entsprechend Ihrem Stromkreis.
- Überprüfen Sie, ob der AWG-Wert des Kabels mit dem Crimpbereich der Klemmen übereinstimmt.
- Bestätigen Sie bei vibrationsintensiven Szenarien das Design der Verriegelungsverriegelung.
- Überprüfen Sie beim Austausch von JST-/Molex-/TE-Teilen die Abmessungen und die Pin-Definition. Testmuster vor der Massenproduktion.
- Bestätigen Sie die RoHS-/Halogenfreiheit-Anforderungen für Ihren Zielmarkt.
FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu überprüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht findenlog. Können Sie dieses Produkt für mich herstellen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie möchten. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es herzustellen. Zur Information: Die Herstellung einer gewöhnlichen Form dauert etwa 35–45 Tage.
3. F: Können Sie ein Muster zur Verfügung stellen? Sind diese Proben kostenlos?
A: Ja, wir stellen 5–10 Stück steckerfreie Muster zum Testen zur Verfügung. Sie müssen jedoch die Versandkosten bezahlen
4. F: Wie sieht es mit Ihrer Lieferzeit aus?
A: Lagerware wird innerhalb eines Tages geliefert; Maßgeschneiderte Waren werden innerhalb von 5–7 Tagen geliefert
5. F: Wie versende ich meine Bestellung?
A: Versenden Sie kleine Pakete per Express, z. B. DHL, FedEx, UPS, TNT, EMS. Das ist Door-to-Door-Service. Große Pakete können wir per Luft- oder Seeweg verschicken. Wir verwenden Standard-Exportkartons. Wir haften für etwaige Produktschäden, die während der Lieferung entstehen.
6. F: Welche Zahlungsart akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie sieht es mit der Qualitätskontrolle Ihres Unternehmens aus?
A: Halten Sie sich strikt an ISO9001. IQC, OQC, IPQC und QA machen 10 % unserer Mitarbeiter aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir verfügen nicht über eine Preisliste aller unserer Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise aufzulisten, und die Preise variieren je nach Materialkosten und Menge. Und Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir bestätigen dies sorgfältig und geben Ihnen eine Spezifikation und eine Preisliste
9. F: Können Sie maßgeschneiderte Produkte und maßgeschneiderte Verpackungen herstellen?
A: Ja. Wir haben viele Sonderanfertigungen gemacht
Produkte für unsere Kunden (hauptsächlich Kabelbäume). Bei der kundenspezifischen Verpackung gibt es kein Problem; Wir können Ihr Logo oder andere Informationen auf der Verpackung anbringen. Ich muss nur darauf hinweisen, dass dadurch zusätzliche Kosten entstehen.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
