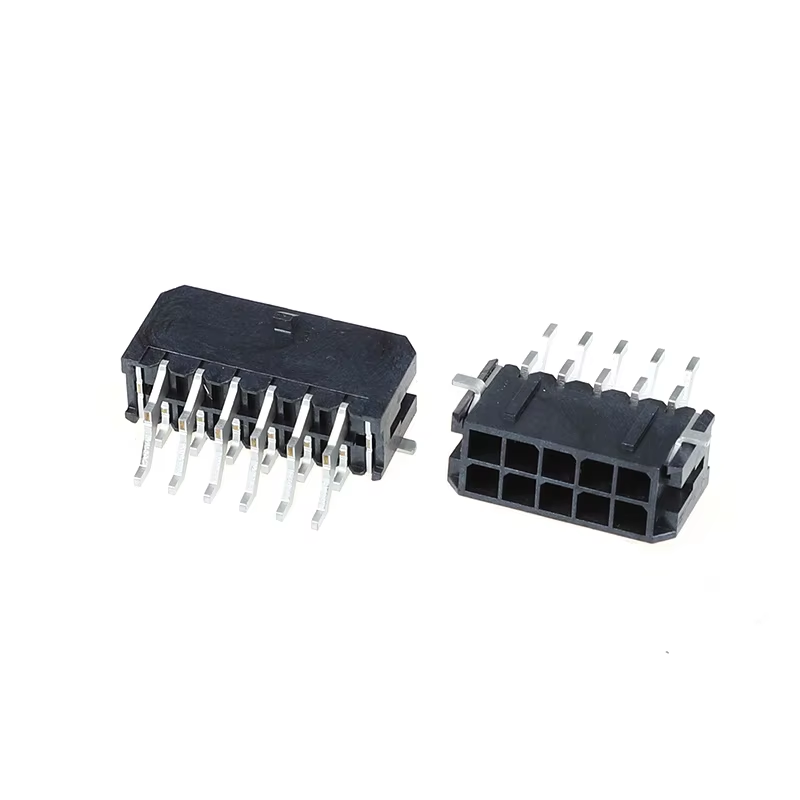

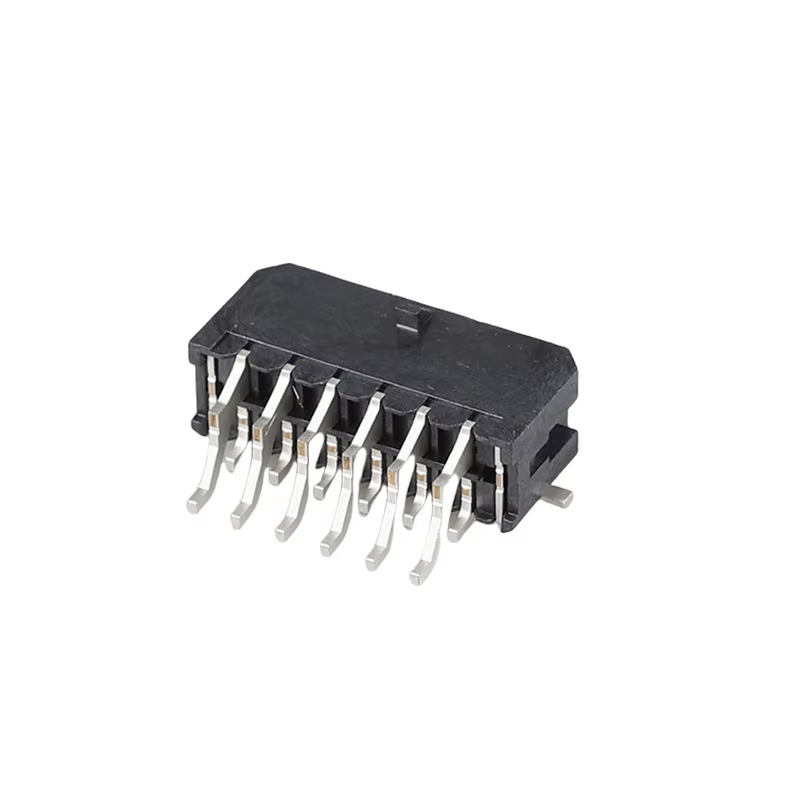

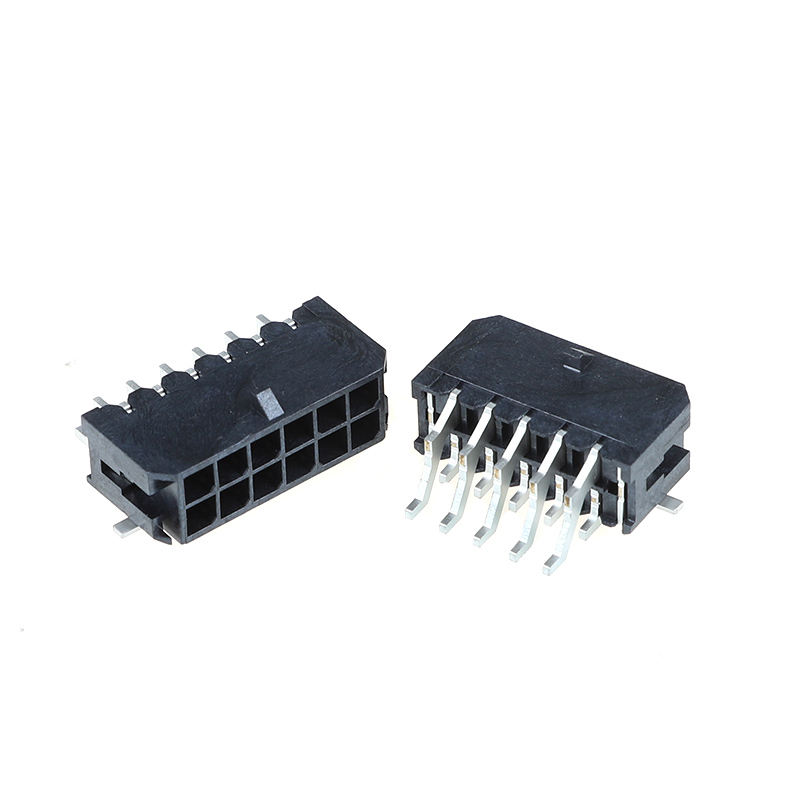

Wire-to-Board Dual Row MX3.0 Connector, 3,0mm Pitch, 4P bis 24P, horizontaler Typ, Kupferkontakt, Automobil- und Industriequalität, Querverweis Molex 43045 Serie.
Produkt-Highlights
- UL94V-0 Flammhemmendes & halogenfreies Gehäuse: Erfüllt strenge industrielle und automobilspezifische EHS-Anforderungen, raucharm, ungiftig für hochzuverlässige Geräte.
- Vibrationssicheres Verriegelungsdesign: Verstärkte Verriegelungsstruktur verhindert versehentliches Entriegeln bei kontinuierlichen Vibrationen und Stößen und löst das Risiko loser Verbindungen in rauen Umgebungen.
- Komplettes passendes System: Vollständiger Satz kompatibler Gehäuse + Crimp-Kontakte, One-Stop-BOM-Beschaffung, kein separater Komponentenabgleich erforderlich.
- Dual-Beam-Kupferkontakte: Stabile Doppelkontaktpunkte, geringer Kontaktwiderstand, sorgt für kontinuierliche Schaltung bei thermischer Wechselbelastung und mechanischem Schütteln.
- RoHS & REACH konform: Weltweit exportbereit für die EU, Nordamerika und andere Überseemärkte.
Technische Spezifikationen
| Kategorie |
Artikel |
Spezifikation |
| Elektrische Leistung |
Nennstrom |
Bis zu 8,5 A pro Pin |
| Nennspannung |
600 V AC/DC |
| Kontaktwiderstand |
≤20 mΩ |
| Isolationswiderstand |
≥1000 MΩ |
| Spannungsfestigkeit |
1000 V AC, 1 Min. |
| Mechanische Leistung |
Pitch |
3,0 mm, Doppelreihe |
| Positionen |
4P ~ 24P |
| Steckzyklen |
≥30 Zyklen |
| Haltekraft |
Hohe Verriegelung, gegen Entriegelung bei Vibration |
| Material & Beschichtung |
Gehäusematerial |
LCP/PA66, UL94V-0, Halogenfrei |
| Kontaktmaterial |
Kupferlegierung |
| Beschichtungsoption |
Mattzinn / Selektives Gold (im Kontaktbereich) |
| Umwelt |
Betriebstemperatur |
-40℃ ~ +105℃ |
| Konformität |
RoHS, REACH, HF |
| Lötanleitung |
SMT / Durchsteckmontage verfügbar; Max. Löttemperatur 260℃, max. 3s |
Querverweis / Alternative Ersatzteile
Direkter Form-Fit-Funktions-Ersatz für die Molex 43045 Micro-Fit 3.0 Serie. Weit verbreitet von Ingenieuren als Zweitlieferanten-Ersatz für JST, TE (AMP) äquivalente 3,0 mm Pitch Doppelreihen-Wire-to-Board-Steckverbinder.
Gleiches Steckprofil, Pinbelegung und Drahtcrimpbereich; keine PCB-Neugestaltung für die meisten Projekte erforderlich.
Produktvorteile
- Vibrationssicherer Verriegelungsmechanismus: Löst das Kundenproblem des Steckverbinderabfalls in automobilen/industriellen Vibrationsszenarien.
- Halogenfreier UL94V-0 Kunststoff: Besteht die Brandsicherheitsprüfung für Haushaltsgeräte, Industrie- und Automobilelektronik.

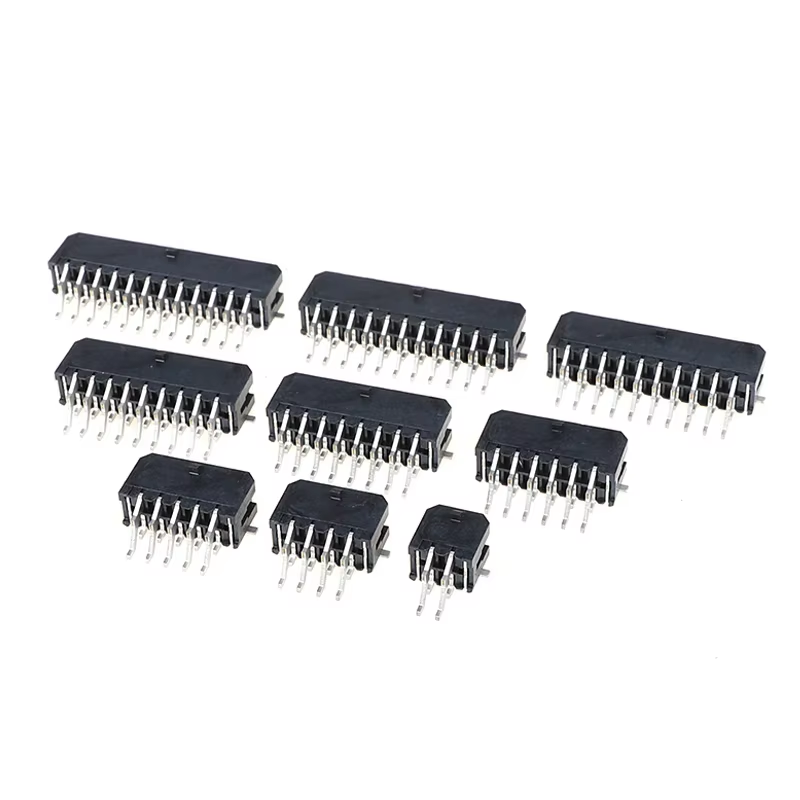

- Volle Bandbreite 4P~24P: Einheitliche Serie, vereinfacht BOM und Lagerverwaltung.
- Wettbewerbsfähige Lieferzeit & Preise: Kurzer Produktionszyklus im Vergleich zu ausländischen Originalmarken.
- Dedizierter, passender Satz aus Kontakten und Gehäuse: Konsistente Crimp-Leistung, reduziert die Ausfallrate im Feld.
- Flexible Beschichtungsoptionen: Zinn für Stromkreise, selektives Gold für hochstabile Signalkreise.
Anwendung
- Automobielelektronik: Fahrzeugsteuergeräte, On-Board-Sensoren, BMS, Innenbeleuchtung
- Industrieausrüstung: Servoantriebe, SPS, Stromversorgung, Industriesteuerungen
- Haushaltsgeräte: Wechselrichter, Smart-Home-Steuerplatinen, Leistungsmodule
- Energie & IoT: Akkupacks, Lademodule, Automatisierungssignalübertragung
Verpackungsmethode
- Standard: Antistatische Beutelverpackung
- Optional: Weiße / neutrale Kartonverpackung. Kundenspezifische Verpackungsetiketten und Barcodes auf Anfrage erhältlich.
Lieferzeit
- Muster: 3 Werktage
- Großauftrag: 1-2 Wochen
Fabrikzertifikat & Kundenservice
- Zertifizierungen: UL, RoHS, REACH, ISO9001
- MOQ: Niedrige MOQ für Standardartikel
- Musterrichtlinie: Kostenlose Muster / Schnelle Musterlieferung. Kundenservice: Kundenspezifische Pin-Anzahl, Beschichtungsdicke, Kabelbaummontage, spezielle Verpackung & Kennzeichnung.
Kundenleitfaden
- Pin-Position bestätigen: 4P~24P Doppelreihe horizontaler Typ.
- Beschichtung wählen: Zinn für Stromkreise; Goldbeschichtung empfohlen für langlebige Signalkontakte.
- Drahtstärke: Passen Sie den AWG-Bereich für Crimp-Kontakte an, um die Auszugsfestigkeit zu gewährleisten.
- Umgebungsprüfung: Bei starken Vibrationen die Verriegelungsfestigkeit prüfen; für Hochtemperaturanwendungen LCP-Gehäuse verwenden.
- Vorabvalidierung: Kostenlose Muster für Vibrations-, Temperaturwechsel- und Crimp-Tests bestellen, bevor das Design endgültig festgelegt wird.
- Steckprüfung: Vollständig kompatibel mit Molex 43045 Serie Gehäuse & Kontakte für direkten Austausch.
FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht finden. Können Sie dieses Produkt für mich herstellen?A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.
3. F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5-10 Stück kostenlose Steckverbinder-Muster zum Testen. Sie müssen jedoch die Versandkosten bezahlen.
4. F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert.
5. F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir sind für jegliche Transportschäden verantwortlich.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie steht es um die Qualitätskontrolle Ihres Unternehmens?
A: Streng nach ISO9001. IQC, OQC, IPQC und QA machen 10% unserer Mitarbeiter aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste aufzuführen, und die Preise ändern sich ständig aufgrund der Materialkosten und der Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikation und Preisliste geben.
9. F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben in der Vergangenheit viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich der kundenspezifischen Verpackung gibt es kein Problem, wir können Ihr Logo oder andere Informationen auf die Verpackung drucken. Es muss nur darauf hingewiesen werden, dass dies zusätzliche Kosten verursacht.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
