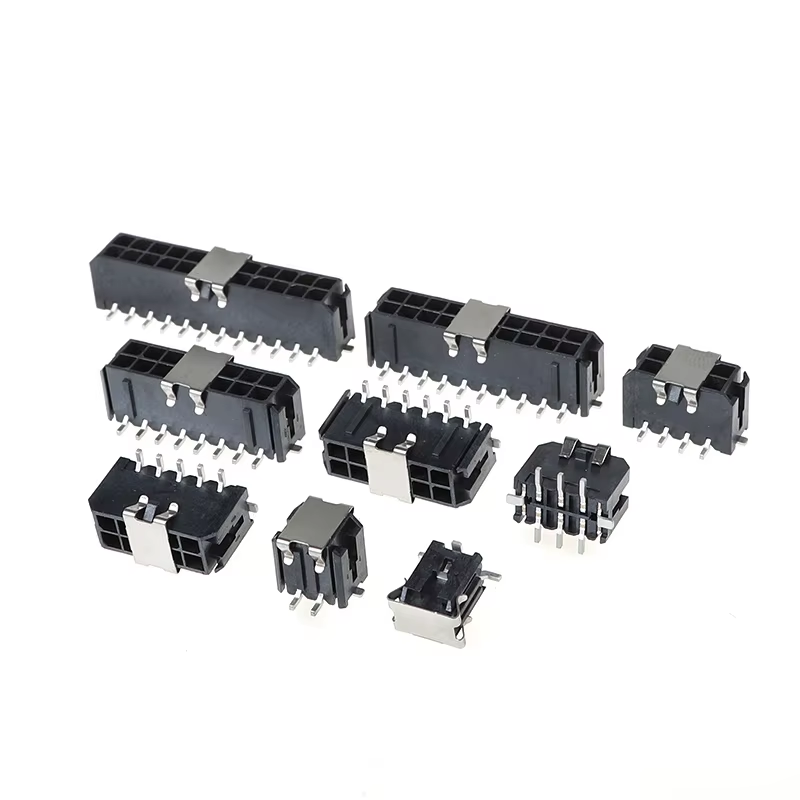

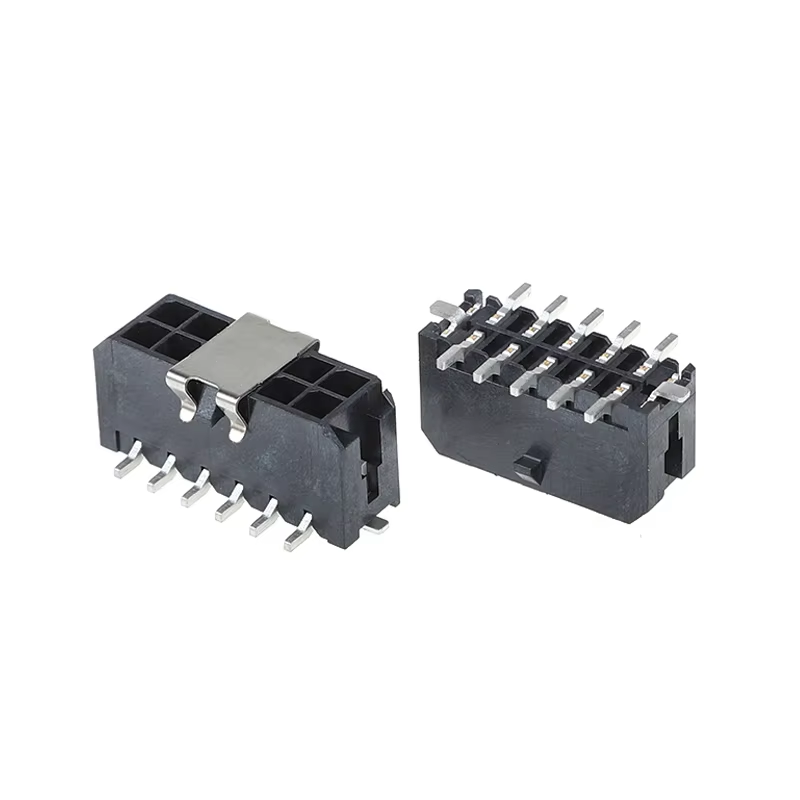

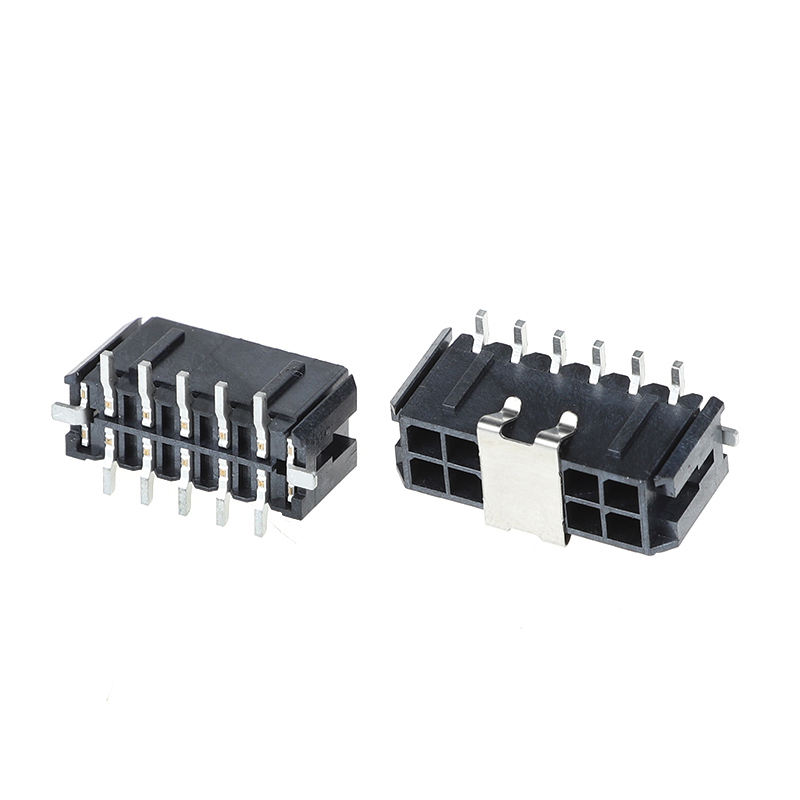

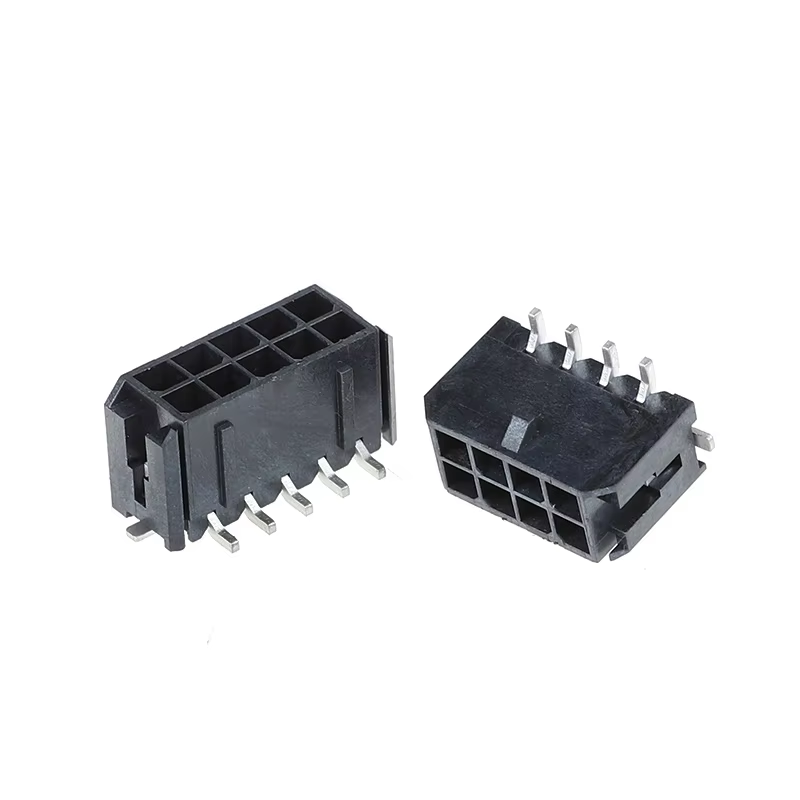

5557 Zweireihiger vertikaler Steckverbinder mit MX3,0-mm-Raster für die Automobilindustrie, 43045 4P-24P-Draht zum Steckverbinder
Produkt-Highlights
- Zweireihige vertikale Stiftleiste mit 3,0-mm-Raster, 4P~24P-Vollbereich für Automobil-, Industrie- und Haushaltsgeräte
- Gehäuse: UL94V-0 flammhemmend, entzündungshemmend für hochzuverlässige Strom-/Signalverbindung
- Kompletter Service für die Verarbeitung von Anschlussklemmen und Kabelbäumen, Beschaffung aus einer Hand
- Polarisiertes Design zur Vermeidung von Fehlsteckungen; Isolierte Kontakte verhindern Kurzschlüsse
- RoHS- und REACH-konform, Option mit niedrigem Halogengehalt verfügbar
Technische Spezifikationen
| Artikel |
Parameter |
| Elektrische Leistung |
|
| Nennstrom |
Maximal 8,5 A pro Pin |
| Nennspannung |
600 V AC/DC |
| Kontaktwiderstand |
< 20 mΩ max. nach Steckzyklen |
| Isolationswiderstand |
≥1000 MΩ |
| Spannungsbeständig |
AC 1500 V, 1 Minute ohne Ausfall |
| Mechanische Leistung |
|
| Paarungszyklen |
≥30 Zyklen |
| Vibration / Schock |
Konform mit EIA-364, keine Diskontinuität |
| Terminalretention |
Anti-Backout-Struktur |
| Material und Beschichtung |
|
| Gehäuse |
PA66, UL94V-0 Schwarz |
| Kontaktmaterial |
Messinglegierung |
| Überzug |
Verzinnung/Vergoldung optional |
| Umwelt- und Lötleitfaden |
|
| Betriebstemp |
-40℃ ~ +105℃ |
| Reflow-Löten |
Spitzentemperatur 260℃, kompatibel mit SMT-Reflow |
| Zertifizierungen |
RoHS-, REACH- und UL-zertifiziert |
Querverweis/alternativer Ersatz
Direkter Ersatz für die Molex Micro-Fit 3.0 43045-Serie. Wird häufig als Ersatz für JST-, AMP/TE-äquivalente 3,0-mm-zweireihige vertikale Kabel-zu-Platine-Steckverbinder verwendet.
Gleicher Footprint und gleiche Pinbelegung, sodass bei den meisten Projekten keine Neugestaltung der Leiterplatte erforderlich ist und Qualifizierungskosten eingespart werden.
Produktvorteile
- Vollständig kompatibles Pin-Layout, direkter Ersatz internationaler großer Marken, verkürzt den Projektvalidierungszyklus
- Flammhemmender Kunststoff gemäß UL94V-0, stabile Leistung für Automobil- und Industrieumgebungen mit hohen Temperaturen
- Rollenbandverpackung, bereit für die automatische SMT-Bestückungslinie
- Service aus einer Hand: Lieferung von Gehäuse + Anschlüssen + kundenspezifischer Kabelbaummontage
- Strenge Inline-Inspektion, stabiler Kontaktwiderstand, Vibrationsschutz für raue Arbeitsbedingungen
- Flexible Pin-Anzahl: 4P bis 24P, unterstützt Stromversorgung und Mixed-Signal-Design
Anwendung
- Automobilelektronik: Kfz-Steuermodule, Fahrzeugsensoren, Fahrzeugbeleuchtung
- Industrieausrüstung: SPS, Stromversorgung, Servoantriebe, Industriesteuerungen
- Haushaltsgeräte: Wechselrichter, HVAC, intelligente Küchengeräte
- Strom- und Energiespeichermodule, medizinische Geräte, Kommunikationsnetzteile
Vorlaufzeit
- Muster: 3 Werktage
- Massenbestellung: 1–2 Wochen
Werkszertifikat und kundenspezifischer Service
- Zertifikate: UL, RoHS, REACH, ISO9001
- Mindestbestellmenge: Niedrige Mindestbestellmenge verfügbar
- Musterrichtlinie: Kostenlose Muster werden unterstützt, schnelle Musterlieferung
- Individualisierung möglich: spezielle Beschichtung, kundenspezifische Kabelbaummontage, kundenspezifische Stiftlänge, Logo-Markierung.
Leitfaden zur Kundenauswahl
- Bestätigen Sie die Pin-Anzahl: Wählen Sie 4P~24P entsprechend Ihren Signal-/Stromkreisanforderungen
- Kontaktbeschichtung auswählen: Zinn für allgemeine Stromversorgung; Vergoldung für Anwendungen mit geringem Signal und hoher Vibration
- Überprüfen Sie die Arbeitstemperatur und die Flammwidrigkeit: UL94V-0 ist für Automobil-/Hochleistungsgeräte obligatorisch
- Verpackungsauswahl: Wählen Sie die Rolle, wenn Sie eine automatische SMT-Linie verwenden
- Übereinstimmung des Drahtquerschnitts: Passen Sie den Crimpanschluss vor der Kabelbaummontage an Ihren Drahtquerschnitt an
- Empfehlen Sie Prototypentests mit unseren kostenlosen Mustern vor der Massenstücklistensperre
FAQ
1. F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu überprüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
2. F: Ich kann das Produkt in Ihrem Katalog nicht findenlog. Können Sie dieses Produkt für mich herstellen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie möchten. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es herzustellen. Zur Information: Die Herstellung einer gewöhnlichen Form dauert etwa 35–45 Tage.
3. F: Können Sie ein Muster zur Verfügung stellen? Sind diese Proben kostenlos?
A: Ja, wir stellen 5–10 Stück steckerfreie Muster zum Testen zur Verfügung. Sie müssen aber die Versandkosten bezahlen
4. F: Wie sieht es mit Ihrer Lieferzeit aus?
A: Lagerware wird innerhalb eines Tages geliefert; Maßgeschneiderte Waren werden innerhalb von 5–7 Tagen geliefert
5. F: Wie versende ich meine Bestellung?
A: Versenden Sie kleine Pakete per Express, z. B. DHL, FedEx, UPS, TNT, EMS. Das ist Door-to-Door-Service. Große Pakete können wir per Luft- oder Seeweg verschicken. Wir verwenden Standard-Exportkartons. Wir haften für etwaige Produktschäden, die während der Lieferung entstehen.
6. F: Welche Zahlungsart akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können in RMB bezahlen. Kein Problem.
7. F: Wie sieht es mit der Qualitätskontrolle Ihres Unternehmens aus?
A: Halten Sie sich strikt an ISO9001. IQC, OQC, IPQC und QA machen 10 % unserer Mitarbeiter aus. Alle unsere Produkte werden von CCD getestet.
8. F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir verfügen nicht über eine Preisliste aller unserer Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste anzugeben, und die Preise ändern sich aufgrund der Materialkosten und der Menge ständig. Und Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir bestätigen dies sorgfältig und geben Ihnen eine Spezifikation und eine Preisliste
9. F: Können Sie maßgeschneiderte Produkte und maßgeschneiderte Verpackungen herstellen?
A: Ja. Wir haben viele Sonderanfertigungen gemacht
Produkte für unsere Kunden (hauptsächlich Kabelbäume). Bei der individuellen Verpackung ist kein Problem, denn wir bringen Ihr Logo oder andere Informationen auf der Verpackung an. Ich muss nur darauf hinweisen, dass dadurch zusätzliche Kosten entstehen.
10. F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
