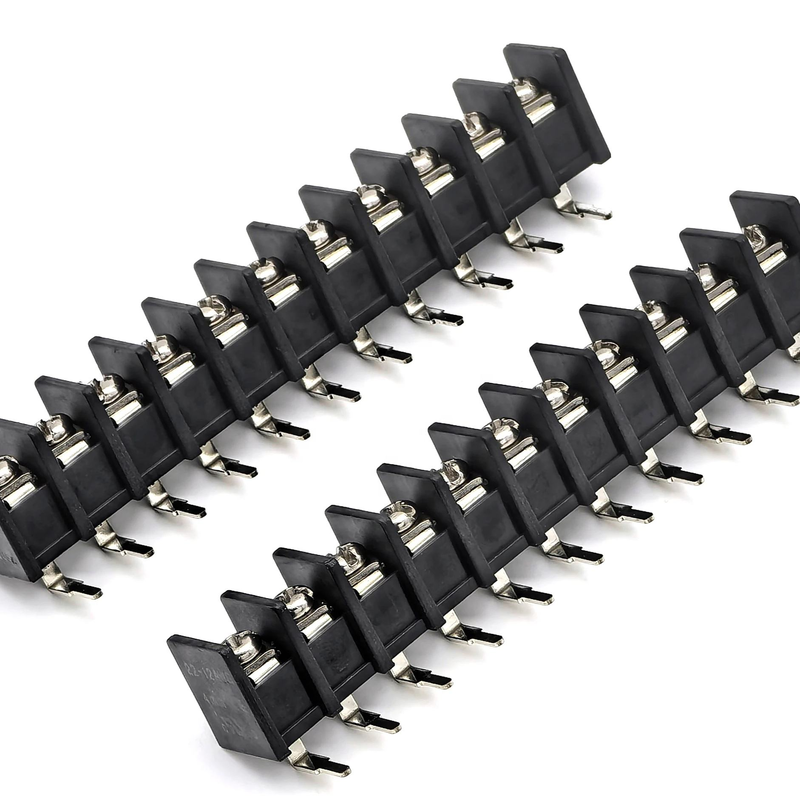

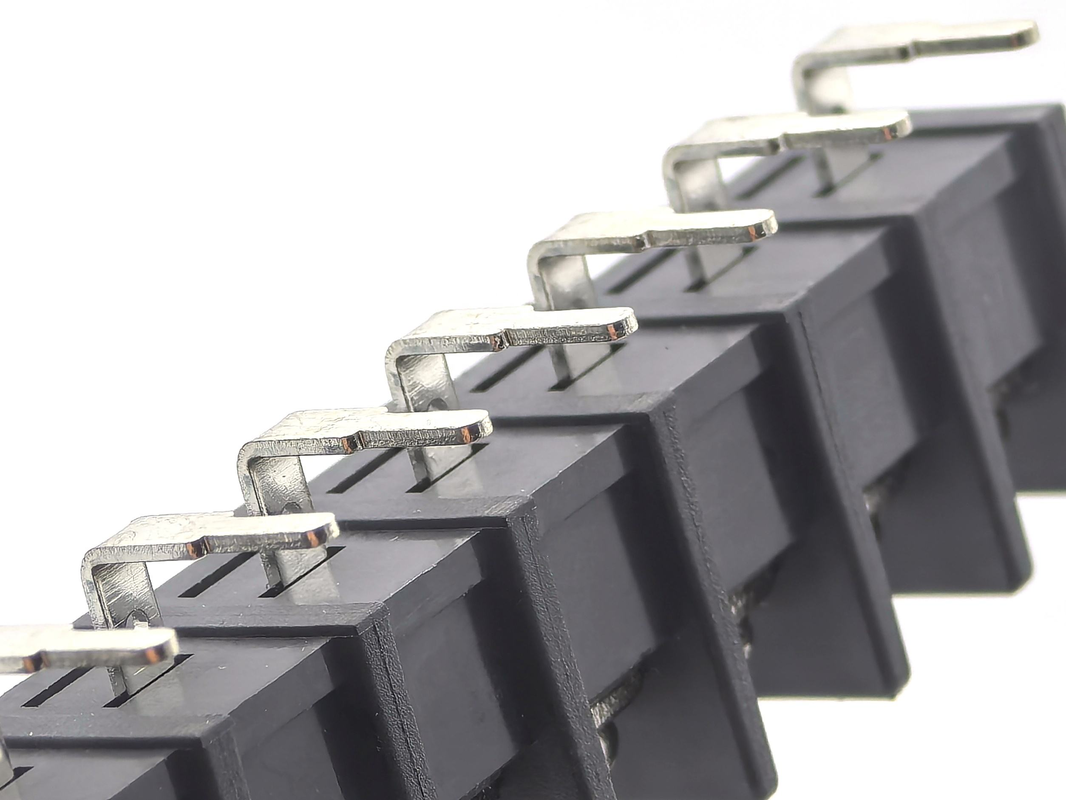

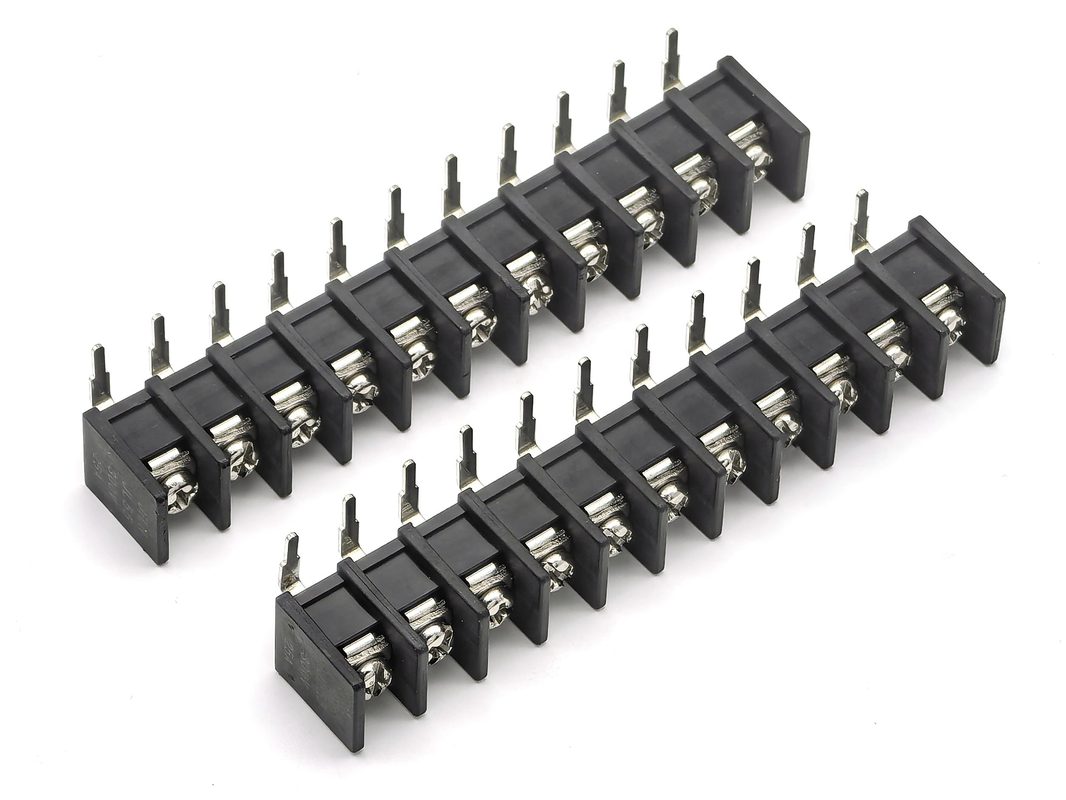

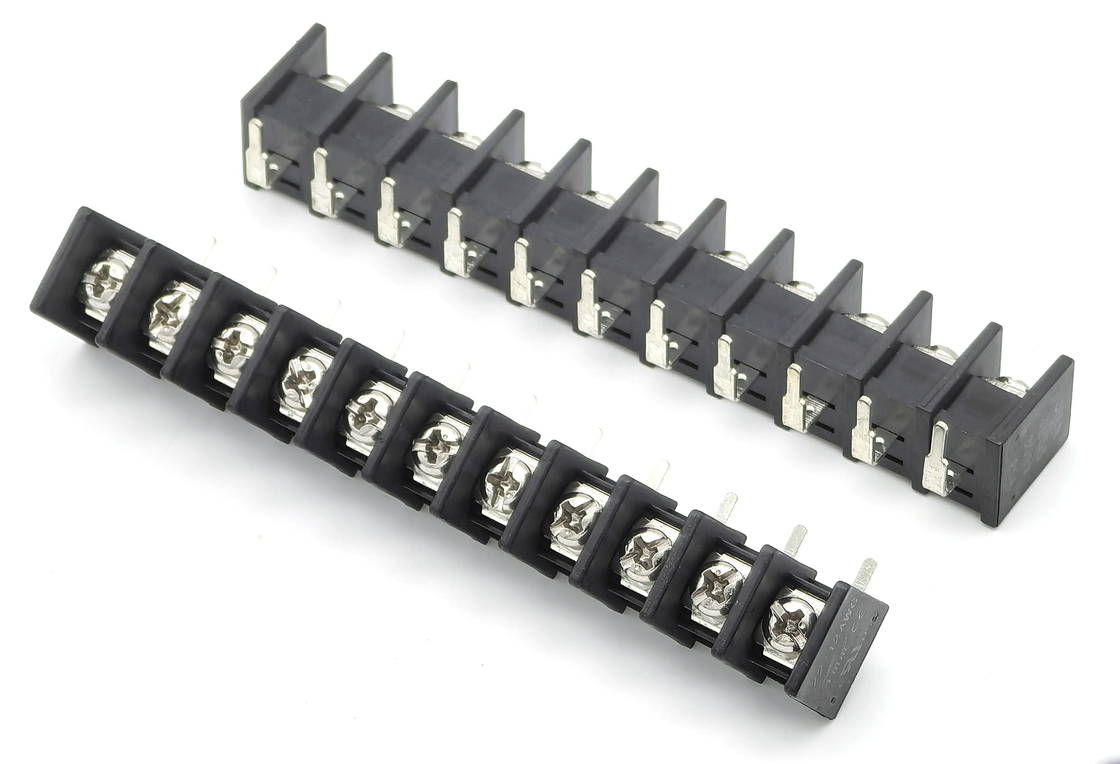

9.5mm Schlagbarriere Endblöcke 90 Grad DIP Schwarz 11P PA66 Material 300V 25A

9.5mm Schlagbarriere Endblöcke 90 Grad DIP Schwarz 11P PA66 Material 300V 25A

Ausgesucht

• 9.5 mm Schräg, 11-Position 90-Grad DIP durch-Loch-Schranke Endblock, schwarzes PA66 UL94V-0 Gehäuse
• 300V / 25A Dauerbetrieb, Schraubklemmsicherung für Hochleistungs-PCB-Leiterung
• Physikalische Barriereisolation zwischen den Polen zur Vermeidung von Kurzschlussrisiken
• Kontakte aus Blech, stabile Leitfähigkeit, Antioxidation für eine lange Lebensdauer
• Standard-DIP-Fußabdruck, passt zu einer Massen-SMT- / Durch-Loch-Versammlung; RoHS & REACH-konform

Beschreibung des Produkts

Allgemeine mechanische Parameter

Material- und elektrische Eigenschaften

Umwelt- und Lötführer

Produktmerkmal

1. Barriereisolationsstruktur: physikalische Trennwand zwischen benachbarten Polen, minimiert Kurzschluss- und Bogenrisiken im Hochleistungsbetrieb
2. 90°-richter Winkel-DIP-Pins: vertikal in die Leiterplatte, horizontaler Drahtzugriff, Platzersparnis auf der Platte
3. PA66 UL94V-0 Flammschutzgehäuse, hervorragende thermische und mechanische Stoßfestigkeit
4. Zinnplattierte Messingkontakt- und Nickelschraube: geringer Kontaktwiderstand, Korrosionsschutz, stabile Klemmkraft unter Vibrationsumgebung
5. Schraubverschluss: akzeptiert Strang-/Festdraht, einfache Montage und Wartung im Feld
6. Festkonfiguration mit 11 Pins für die Integration von Leistungssignalen in mehreren Schleifen; angepasste Pole-Zählung verfügbar
7. Rohstoffe, die RoHS-konform sind und weltweiten industriellen Umweltanforderungen entsprechen

Produktvorteil

1. Sicherheitsverbesserungen: eingebaute Schrankwände verhindern Schleichungen und Bogenüberschreitungen, weit sicherer als gewöhnliche nichtschrankeffektive Endblöcke für Mehrkanal-Hochstromkreise
2. Optimierung des 11-Pin-Langkörpers: Ein-Teil-11-Positions-Design, kein Spleißen mehrerer kurzer Blöcke; Verringerung des PCB-Fußabdrucks und der Fehlerquote bei der Montage
3. Schwingungsbeständige Klemmen: M3-Schraubklemme hält den Drahtdruck stabil und eignet sich für Geräte mit kontinuierlichem Stoß und Vibrationen
4. Kostenwirksame Lösungen für hohe Leistung: 25Kontinuierliche laufende Leistung ohne überspezifische überflüssige Kosten, Bilanzleistung und BOM-Budget
5. Versammlungsfreundlich: Standard 90° DIP-Stift-Layout, kompatibel mit herkömmlichen Wellenlöten-Produktionslinien; keine spezielle Befestigungsanlage erforderlich
6. Versorgungsstabilität: Eigenproduktion, Auftragsvolumenunterstützung, Zeichnungsbestätigung für individuelle Änderungen

Anwendung

• PCB-Boards für die industrielle Steuerung
• Schaltnetzteil und LED-Treiber-Leistungseinheiten
• Automatisierungsgeräte und Relaissteuerungsmodule
• Instrumente und Messgeräte
• Hilfssteuerplatte für neue Energien
• Elektrische Haushaltsgeräte mit großer Leistung
• Innerer Mehrschleif-Stromverteilungsraum des Schranks

Anpassungsmöglichkeiten

1. Bestätigen Sie die PCB-Footprint: Überprüfen Sie, ob die 90-Grad-DIP-Pin-Layout mit Ihrem PCB-Pad übereinstimmt, bevor es in Serie hergestellt wird.
2. Stromentlastung: bei einer Umgebungstemperatur von mehr als 85 °C, Betriebsstromentlastung unter 20 A.
3. Auswahl des Drahtes: Bei Volllastbetrieb mit einer Dicke von 12-14AWG bei einer Leistung von fast 25A verwenden; den maximalen Drahtquerschnitt nicht überschreiten.
4. Drehmomentregelung: Schraube bei 0,5 N·m ziehen; Überdrehungsmoment reißt PA66-Gehäuse, Unterdrehungsmoment verursacht lose Verbindung und Wärmeerzeugung.
5. Wenn der 11-Pin nicht zu Ihrem Projekt passt: Wir unterstützen 2P-24P Alternative mit Polnummern dieser Serie.
6. Bei Hochschwingungsszenarien: Überprüfen Sie die Schraubdichte nach langem Betrieb als Routinewartung.

Schrittweise benutzerdefinierte Prozess

1. Anforderungen → 2. Technische Bewertung und Angebot → 3. 3D-Zeichnung Überprüfung und Bestätigung → 4. Formen / Werkzeuge und Prototypen → 5. Probenprüfung (Kontakt R, Aufbewahrung, Rückfluss) & Genehmigung → 6.Massenproduktion → 7- Endliche Qualitätskontrolle und Versand.

Unser Dienst

Verfügbarkeit der Proben und Richtlinien

Proben werden unseren Kunden auf Anfrage kostenlos zugesandt, solange sie bereit sind, die Fracht zu bezahlen, oder wir können die Fracht für einige alte Kunden von unserer Seite auch bezahlen,oder der Kunde kann die Fracht im Voraus bezahlen, und wir können Proben auch mit unserem Kurier versenden.

Garantien/Garantien/Allgemeine Geschäftsbedingungen

Wir bieten eine Produktqualitätsgarantie.
Eine 15-tägige Lieferung ist garantiert.
Die Zahlungsbedingungen umfassen T/T, aber sie sind verhandelbar, wie L/C, PayPal, Western Union und mehr.

Nachverkaufsservice

Wir bieten durch unser Netzwerk von Büros und Hauptsitz einen hervorragenden Service an.
Bitte kontaktieren Sie unsere Vertriebsabteilung entweder telefonisch oder per E-Mail, oder besuchen Sie, wenn Sie dies wünschen, unser Büro.
Neben dem freundlichen Service bieten wir die wettbewerbsfähigsten Preise und einen flexiblen Zeitplan.

Häufig gestellte Fragen

F: Was ist Ihr MOQ?

A: Unser MOQ beträgt in der Regel 1000 Stück, aber wir akzeptieren kleine Bestellmengen zum Testen.

F: Kann ich Ihre Fabrik besuchen?

A: Willkommen, um unsere Fabrik zu besuchen, und wir werden Ihnen unseren professionellen Produktionsprozess zeigen, und hoffen, dass wir eine langfristige Zusammenarbeit mit Ihnen haben können.

F: Was ist Ihre Musterzeit? Was ist Ihre Lieferzeit?

A: 7 Tage für Proben und 15-20 Tage für die Massenproduktion.

F: Wie überprüfe ich meine Ware?

A: Sie können durch einen Besuch in der Fabrik oder durch die Inspektion durch einen Dritten oder durch eine Bilderinspektion überprüfen.

F: Wie viel kostet der Versand in mein Land?

A: Die Fracht wird von der Frachtgesellschaft auf der Grundlage Ihres Bruttogewichts und Ihrer CBM bereitgestellt.

F: Woher weiß ich, ob meine Bestellung ausgeliefert wird?

A: Die Nachverfolgungsnummer ((DHL, UPS, FedEx, TNT, EMS, etc.), Luftfrachtbrief oder B/L per See werden Ihnen gesendet, sobald Ihre Waren ausgeliefert sind. Wir verfolgen auch die Lieferung und halten Sie informiert.Der hilfreiche Nachdienst wird angebotenWir unterstützen, was Sie verkaufen.

F: Kann ich personalisierte Produkte herstellen?

 A: Natürlich, schicken Sie uns einfach Ihre Zeichnung oder Probe.
