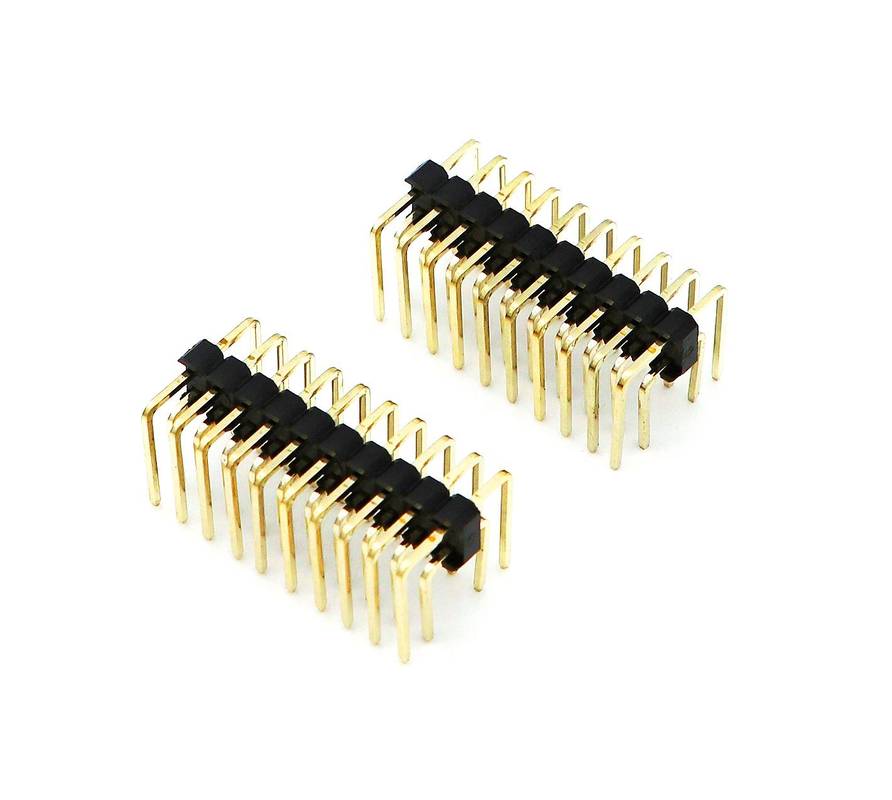

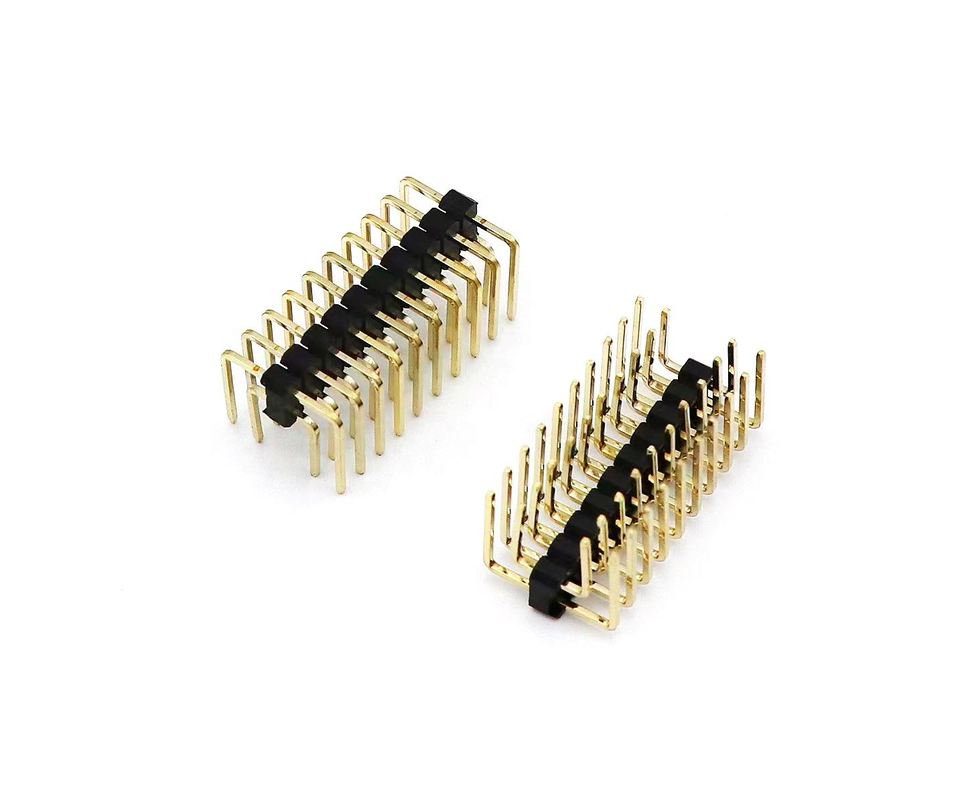

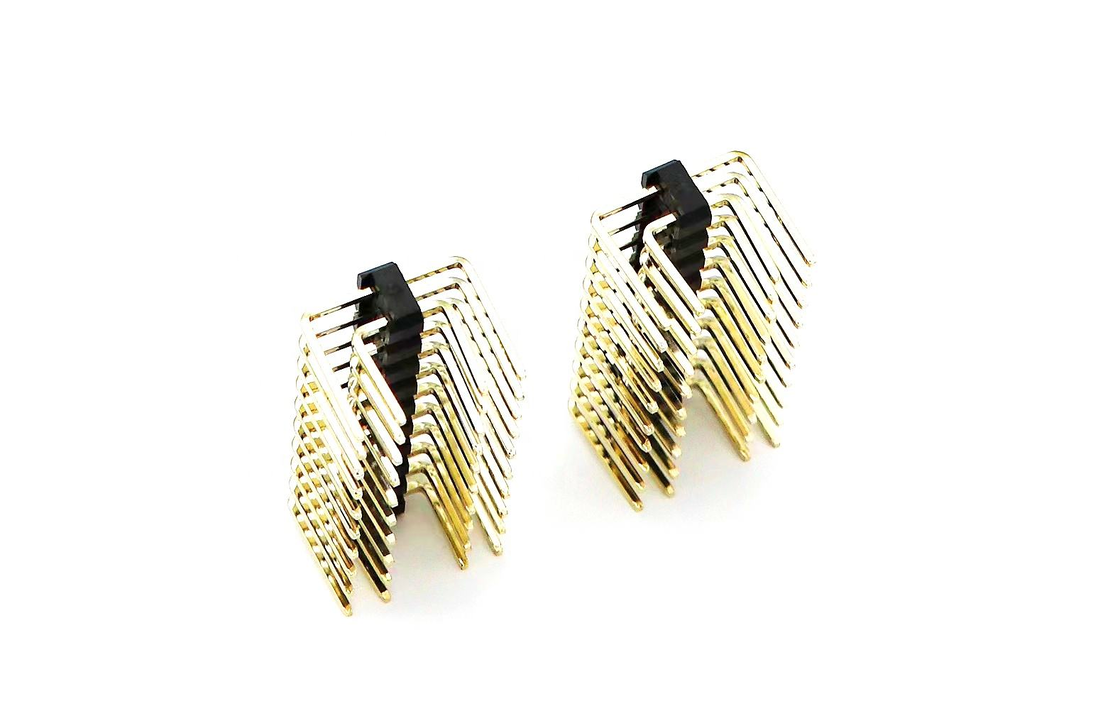

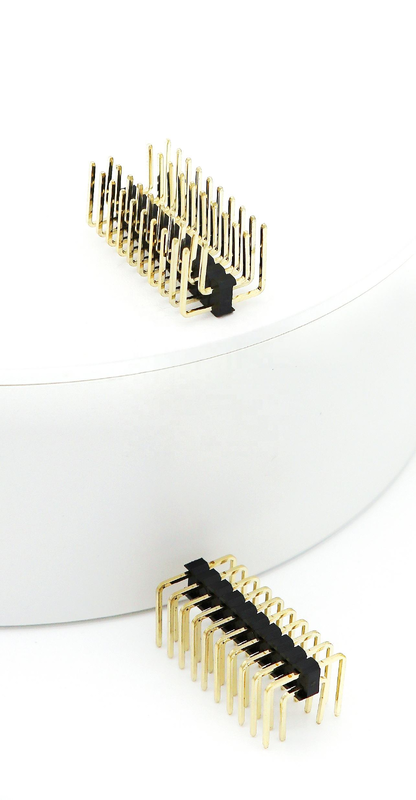

2.54mm Pitch Männlicher Pin Header Doppelreihe Rechtswinkel-PCB Nylon SQ0.64mm H2.5mm 2*1P-2*40P

2,54-mm-Rastermaß, zweireihiger Stiftleistenstecker, rechtwinklig, Leiterplatte, Nylon, SQ0,64 mm, H2,5 mm, 2*1P-2*40P

Hervorhebung

• 2,54-mm-Standardrastermaß, zweireihiges, rechtwinkliges 90°-Design, Isolatorhöhe H2,5 mm, quadratischer Stift SQ0,64 mm für hohe mechanische Stabilität
• Großer Bereich an Pin-Anzahlen: 21P-240P, vollständig anpassbare Pin-Anzahl für vielfältige Leiterplattenlayouts
• Nylon UL94V-0-Gehäuse, verformungsbeständig unter Lötwärme; mehrere Beschichtungsoptionen für Signalzuverlässigkeitsabstimmung
• Durchsteck-Rechtwinkel-Anschluss, starke Leiterplattenhaftung, ideal für seitliche Board-zu-Board- / Draht-zu-Board-Verbindungen
• RoHS- und REACH-konform, unterstützt Tray-/Röhrenverpackung für manuelle und Massenfertigungs-Montage

Produktbeschreibung

Allgemeine mechanische Parameter

Material- und elektrische Eigenschaften

Umgebungs- und Lötrichtlinien

Produktmerkmal

1. Rechtwinklige 90°-Durchsteckstruktur, horizontale Steckrichtung, perfekt für Gehäuselayouts mit begrenzter Höhe
2. SQ0,64 mm massive quadratische Kontaktstifte, höhere Biegefestigkeit als Rundstifte, verzugsfrei während Montage und Vibration
3. Nylon UL94V-0 Gehäuse, hervorragende Wärmebeständigkeit, schmilzt nicht während des Wellenlötprozesses
4. Flexible Pin-Anzahl-Auswahl: 21P-240P, Teilzuschnitt auf Anfrage erhältlich
5. Mehrere Oberflächenveredelungen: verzinnt / Gold-Flash / selektives Gold im Steckbereich für unterschiedliche Zuverlässigkeitsanforderungen
6. Stabile Durchsteck-Lötfüße, überlegene mechanische Haltekraft auf der Leiterplatte gegen Stöße und Vibrationen
7. Kompatibel mit gängigen zweireihigen Buchsenleisten/Box-Headern mit 2,54 mm Rastermaß auf dem Markt

Produktvorteil

1. SQ0,64 mm quadratisches Stift-Design: Im Vergleich zu gewöhnlichen Rundstiftleisten verbessert es die Stiftsteifigkeit, reduziert das Risiko von Stiftbiegung beim Einstecken/Herausziehen und bei der Leiterplattenmontage, senkt die Produktionsfehlerquote.
2. H2,5 mm Nylon-Gehäuse: Optimierte Isolatorhöhe balanciert mechanische Positionierung und Hitzebeständigkeit; vermeidet Kunststoffschwellung oder Verformung bei der Massenfertigung durch Wellenlöten.
3. Rechtwinklige Durchsteckstruktur: Bietet stärkere Leiterplattenverankerungskraft als SMT-Steckverbinder; geeignet für Geräte mit Vibrationsbelastung, verhindert das Risiko des Lösens des Steckverbinders.
4. Voller Pin-Anzahl-Bereich: Von Signaltestports mit geringer Pin-Anzahl bis hin zu Modulverbindungen mit hoher Pin-Anzahl, ein Modell deckt mehrere Stücklistenanforderungen ab, verkürzt den Beschaffungszyklus.
5. Flexible Beschichtungslösung: Verzinnt für kostensensitive Konsumgüter; selektive Vergoldung für industrielle wiederholte Steckvorgänge, balanciert Kosten und Zuverlässigkeit.
6. Hohe Kompatibilität: Direkt kompatibel mit gängigen zweireihigen Buchsenleisten mit 2,54 mm Rastermaß auf dem Markt, keine zusätzlichen Neuentwicklungen für bestehende Leiterplattenprojekte.

Anwendung

• Industrielle Steuerplatinen & SPS-Peripheriemodule
• Eingebettete Hardware, IoT-Gateway & Sensormodule
• PCBA für medizinische Hilfsausrüstung
• Smart-Home-Steuereinheiten
• Peripheriemodule für automobile Innenraumelektronik
• Prüf- und Messinstrumente
• Kommunikationsterminalgeräte
• Roboter-Signalverbindungen

Anpassungsoptionen

1. Pin-Anzahl-Bestätigung: Bestätigen Sie die exakte benötigte Pin-Nummer (21P-240P). Kontaktieren Sie uns, wenn ein Teilzuschnitt / eine Sonderlängenmodifikation erforderlich ist.
2. Ausrichtungsprüfung: Wählen Sie dieses rechtwinklige Modell, wenn der Steckverbinder eine seitliche Einführung benötigt; wählen Sie einen geraden Stecker für die Steckrichtung von oben.
3. Beschichtungsauswahl:
   • Kostensensitiv, wenige Steckzyklen: wählen Sie verzinnt
   • Häufiges Ein-/Ausstecken, feuchte / industrielle Umgebung: wählen Sie Gold-Flash oder selektive Vergoldung
4. Hinweis zur Leiterplattenlayout: Reservieren Sie eine passende Durchsteck-Footprint für 0,64 mm quadratische Stifte; beachten Sie unsere bereitgestellte Leiterplatten-Pad-Zeichnung.
5. Montageprozess: Verwenden Sie Wellenlöten für die Massenproduktion; befolgen Sie strikt die Löttemperatur-Zeit-Parameter, um Schäden am Nylon-Gehäuse zu vermeiden.
6. Passendes Teil: Muss mit einer zweireihigen Buchsenleiste mit 2,54 mm Rastermaß übereinstimmen; überprüfen Sie Rastermaß, Reihenabstand und Stiftabmessungen, bevor Sie die Stückliste finalisieren.

Schritt-für-Schritt-Anpassungsprozess

1. Anforderungserfassung → 2. Technische Bewertung & Angebot → 3. 3D-Zeichnungsprüfung & Bestätigung → 4. Werkzeugbau / Prototyp → 5. Musterprüfung (Kontakt R, Haltekraft, Reflow) & Freigabe → 6. Massenproduktion → 7. Endkontrolle & Versand.

Unser Service

Musterverfügbarkeit & Richtlinien

Muster werden unseren Kunden kostenlos auf Anfrage zugesandt, solange sie bereit sind, die Fracht zu bezahlen, oder wir können die Fracht für einige alte Kunden von unserer Seite bezahlen, oder der Kunde kann die Fracht im Voraus bezahlen, und wir können Muster auch mit unserem Kurier versenden.

Garantien/Gewährleistungen/Bedingungen

Wir bieten eine Produktqualitätsgarantie.
Eine 15-tägige schnelle Lieferung ist gewährleistet.
Zahlungsbedingungen beinhalten T/T, unterliegen jedoch der Verhandlung, wie z.B. L/C, PayPal, Western Union und mehr.

After-Sales-Service

Wir bieten exzellenten Service durch unser Netzwerk von Niederlassungen und der Zentrale.
Bitte kontaktieren Sie unsere Marketing-Vertriebsabteilung telefonisch oder per E-Mail, oder besuchen Sie unser Büro, wenn es Ihnen passt.
Neben dem freundlichen Service bieten wir die wettbewerbsfähigsten Preise und flexible Terminplanung.

FAQ

F: Was ist Ihr MOQ?

A: Unser MOQ beträgt normalerweise 1000 Stück, aber wir akzeptieren kleine Mengen für Tests.

F: Kann ich Ihre Fabrik besuchen?

A: Willkommen, unsere Fabrik zu besuchen, und wir zeigen Ihnen unseren professionellen Produktionsprozess und hoffen auf eine langfristige Zusammenarbeit mit Ihnen.

F: Was ist Ihre Musterzeit? Was ist Ihre Lieferzeit?

A: 7 Tage für Muster und 15-20 Tage für die Massenproduktion. Es hängt von der Menge ab.

F: Wie inspiziere ich meine Waren?

A: Sie können die Fabrik besuchen, eine dritte Partei zur Inspektion beauftragen oder eine Bildinspektion durchführen.

F: Wie viel kostet der Versand in mein Land?

A: Die Fracht wird von der Spedition basierend auf Ihrem Bruttogewicht und CBM angegeben.

F: Woher weiß ich, ob meine Bestellung versendet wurde?

A: Die Sendungsverfolgungsnummer (DHL, UPS, FedEx, TNT, EMS usw.), der Luftfrachtbrief oder der Frachtbrief (B/L) per See werden Ihnen zugesandt, sobald Ihre Waren versendet wurden. Wir verfolgen auch die Lieferung und halten Sie auf dem Laufenden. Der hilfreiche After-Service wird angeboten. Wir unterstützen, was Sie verkaufen.

F: Kann ich personalisierte/kundenspezifische Produkte herstellen?

 A: Sicher, senden Sie uns einfach Ihre Zeichnung oder Ihr Muster.
