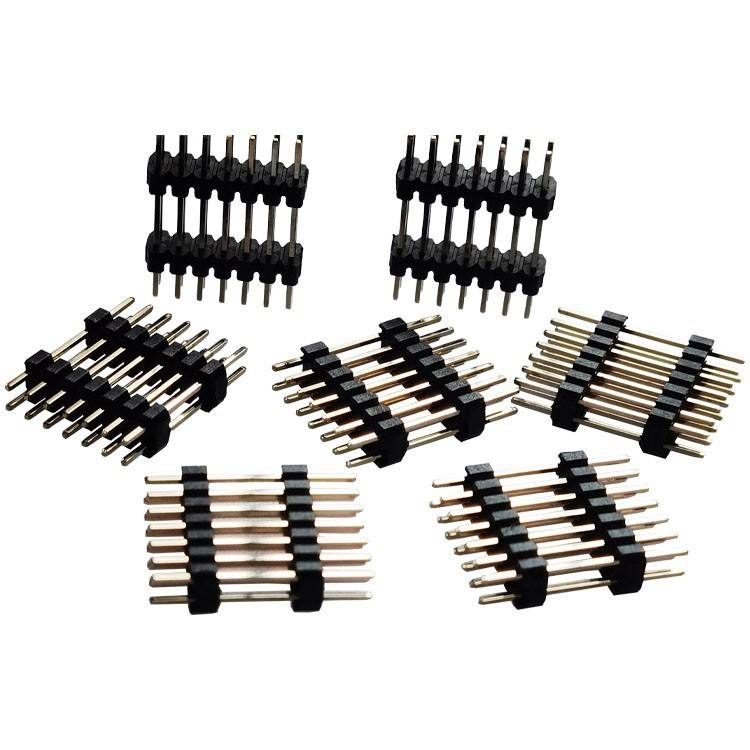

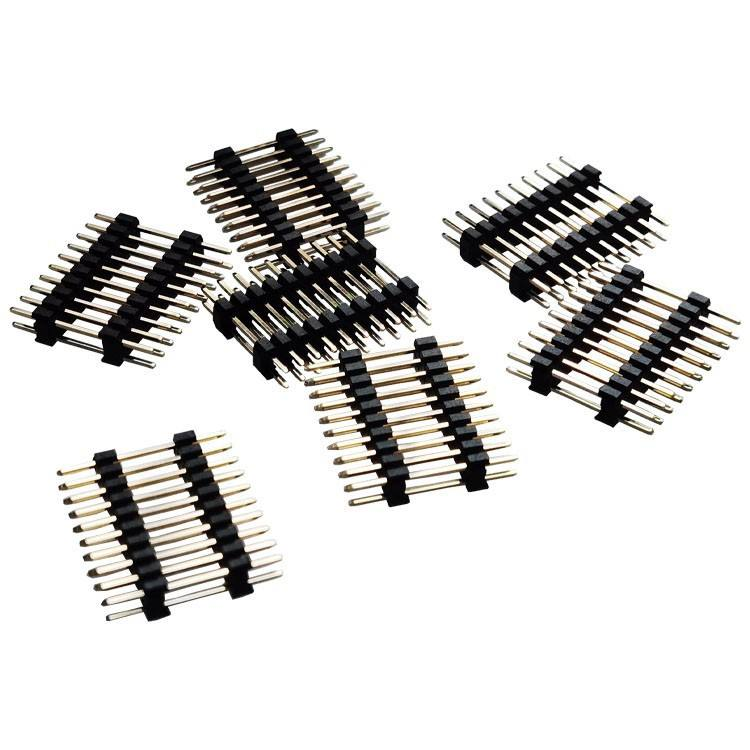

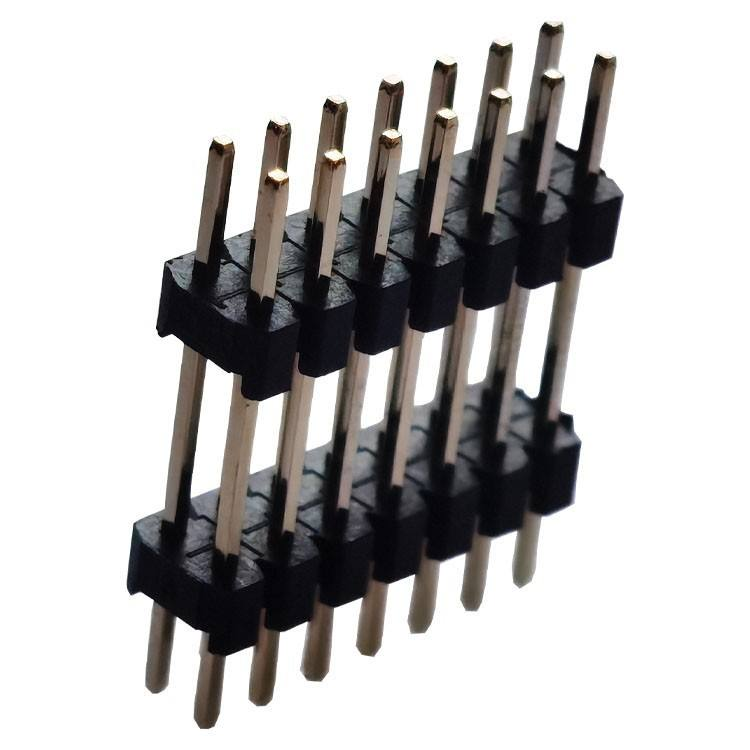

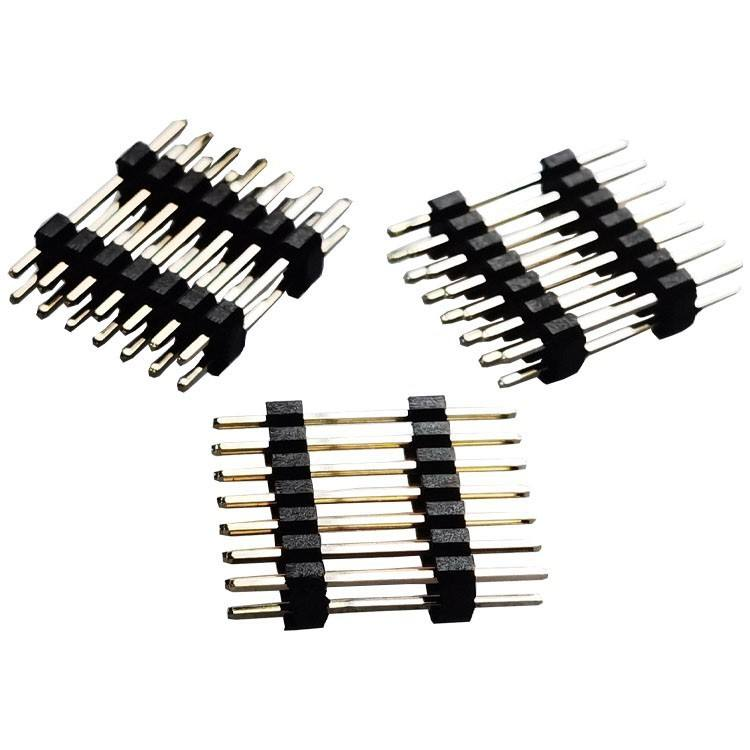

Doppelreihige Buchsen-/Stiftleisten mit 2,0 mm Rastermaß, 2-40 Pins, vergoldet für PCBA

Doppelreihige Stiftleisten mit 2,0 mm Rastermaß, 2-40 Pins, vergoldet für PCBA

Hervorhebung

• 2,0 mm doppelte Reihenteilung, Pinanzahl konfigurierbar 2-40P, sowohl männliche als auch weibliche Versionen für PCBA-Board-zu-Board-Verbindungen verfügbar
• Selektive vergoldete Kontaktpunkte, geringer Kontaktwiderstand, Anti-Oxidation für langfristige Signalstabilität
• PA6T Hochtemperatur-UL94V-0-Gehäuse, unterstützt Wellenlöten und SMT-Reflow-Verarbeitung
• Kompakter Fußabdruck im Vergleich zu 2,54 mm Rastermaß, gleicht Dichte und Montagefreundlichkeit aus
• Strenge Rastermaßtoleranz ±0,05 mm, gute Steckausrichtung, kompatibel mit gängigen Gegensteckern

Produktbeschreibung

Allgemeine mechanische Parameter

Material- und elektrische Eigenschaften

Umgebungs- und Lötrichtlinien

Produktmerkmal

• Doppelreihen-Layout, 2,0 mm Rastermaß, konfigurierbarer Pinbereich: 2-40P, männliche und weibliche Stiftleisten als austauschbares Steckpaar
• Vergoldeter Kontaktbereich über Nickelsperrschicht, widersteht Anlaufen für hochzuverlässige Signalwege
• Hochtemperatur-PA6T-Isolator UL94V-0, widersteht Standard-Reflow-Lötzyklus
• Mehrere Montageausrichtungen: gerade vertikal, 90° rechtwinklig durchgesteckt; SMT-Oberflächenmontageoption auf Anfrage
• Enge Rastermaß-Toleranz sorgt für konsistente Steckausrichtung in der Massen-PCBA-Produktion
• Verfügbar in Röhrenverpackung oder Tape-and-Reel für automatisierte SMT-Montagelinien
• Kundenspezifische Pinlänge, Beschichtungsdicke und Kunststoffhöhe für projektspezifisches PCBA-Layout unterstützt

Produktvorteil

1. Platzsparende Dichte: 2,0 mm Rastermaß reduziert den Leiterplatten-Fußabdruck im Vergleich zum Standard-2,54 mm Rastermaß, ideal für kompakte PCBA-Layouts ohne Einbußen bei der Montagefreundlichkeit
2. Zuverlässigkeit vergoldeter Kontakte: Nickelsperrschicht blockiert die Diffusion von Basismetallen; Goldoberfläche verhindert Oxidation, geeignet für Geräte, die eine lange Lebensdauer oder häufiges Einstecken erfordern
3. Prozessfreundliches Material: PA6T Hochtemperaturgehäuse widersteht Verzug während des Reflow-/Wellenlötens, geringere PCBA-Ausschussrate in der Massenproduktion
4. Breite Konfigurierbarkeit: flexible Pinanzahl 2-40P, mehrere Montageformen, kundenspezifische Pinlängen und Beschichtungsdicken passend zu Ihrem Leiterplatten-Fußabdruck
5. Kosten-Leistungs-Verhältnis: Vielseitiger Allzweck-Board-zu-Board-Steckverbinder, kurze Lieferzeiten für Standardteile, wettbewerbsfähige MOQ für OEM-Projekte

Anwendung

• Industrielle Steuerung: SPS-Module, Sensor-Interface-Boards, industrielle Gateway-PCBA
• Eingebettete Elektronik: Single-Board-Computer, Peripheriemodul-Verbindung
• Unterhaltungselektronik: Smart-Home-Hardware, Verbindung von Haupt- und Sub-Boards für IoT-Endgeräte
• Prüf- und Messtechnik: interne Signalverbindungen von Prüfvorrichtungen
• Automobil-Zusatzelektronik, medizinische Steuerungsplatinen (nur Signalebene)

Anpassungsoptionen

1. Pinanzahl bestätigen: wählen Sie 2-40P entsprechend Ihrer Signal- und Stromkanalanzahl; männliche und weibliche Stiftleisten müssen bei der Paarung die gleiche Positionanzahl haben
2. Montagestil festlegen: gerade vertikal für vertikale Stapelung; 90° rechtwinklig für parallele PCB-zu-PCB-Verbindung; SMT für dichtes Oberflächenmontage-Layout
3. Beschichtung spezifizieren: wählen Sie Vergoldung für langlebige/hochzuverlässige Geräte; verzinnte Alternative für kostensensitive Projekte mit statischer Verbindung verfügbar
4. Lötbedingungen prüfen: Spitzenreflow-Temperatur ≤260 °C /10 s bestätigen, um Gehäuseverformung zu verhindern
5. Leiterplatten-Pad-Fußabdruck verifizieren: passend zum vom Lieferanten empfohlenen Fußabdruck vor der Leiterplattenfreigabe; benachrichtigen Sie uns, wenn Sie kundenspezifische Pinlängen oder Kunststoffhöhen benötigen
6. Verpackungsauswahl: wählen Sie Tape-and-Reel für automatische SMT-Bestückung; Röhrenverpackung für manuelle Montage

Schritt-Custom-Prozess

1. Anforderungssammlung → 2. Technische Bewertung & Angebot → 3. 3D-Zeichnungsprüfung & Bestätigung → 4. Werkzeugbau / Prototyp → 5. Musterprüfung (Kontakt R, Haltekraft, Reflow) & Freigabe → 6. Massenproduktion → 7. Endkontrolle & Versand.
