PCB Pin Header 1,0mm zweireihig abgewinkelter Pin SMT 180 Grad 90 Grad PBT-Material Phosphorbronze-Kontakte Pin-Länge anpassbar

PCB-Stiftleiste 1,0 mm, zweireihig, abgewinkelte Stifte, SMT, 180 Grad, 90 Grad, PBT-Material, Phosphorbronze-Kontakte, anpassbare Stiftlänge

Hervorhebung

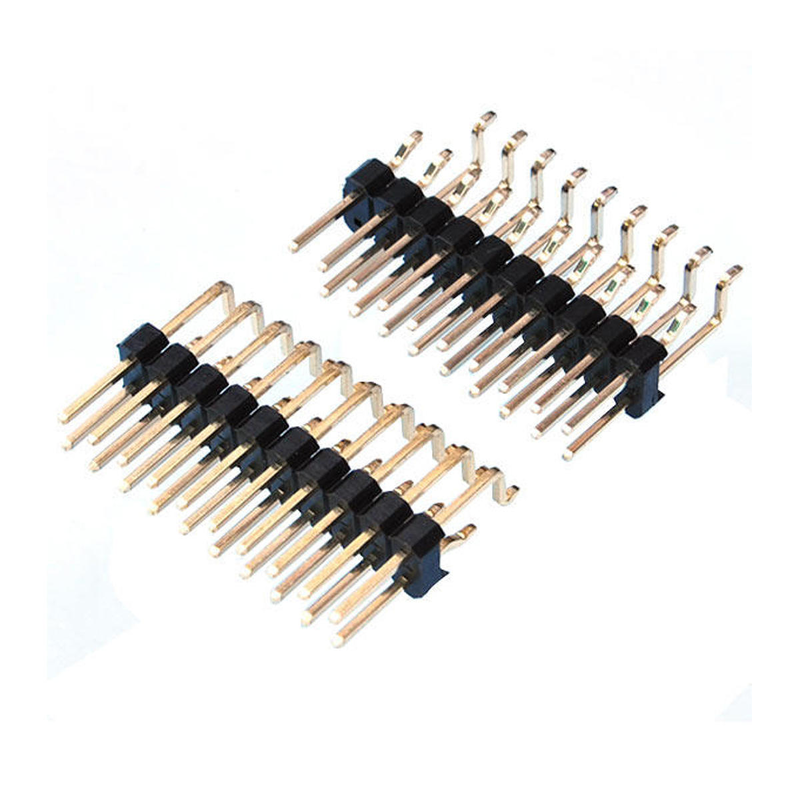

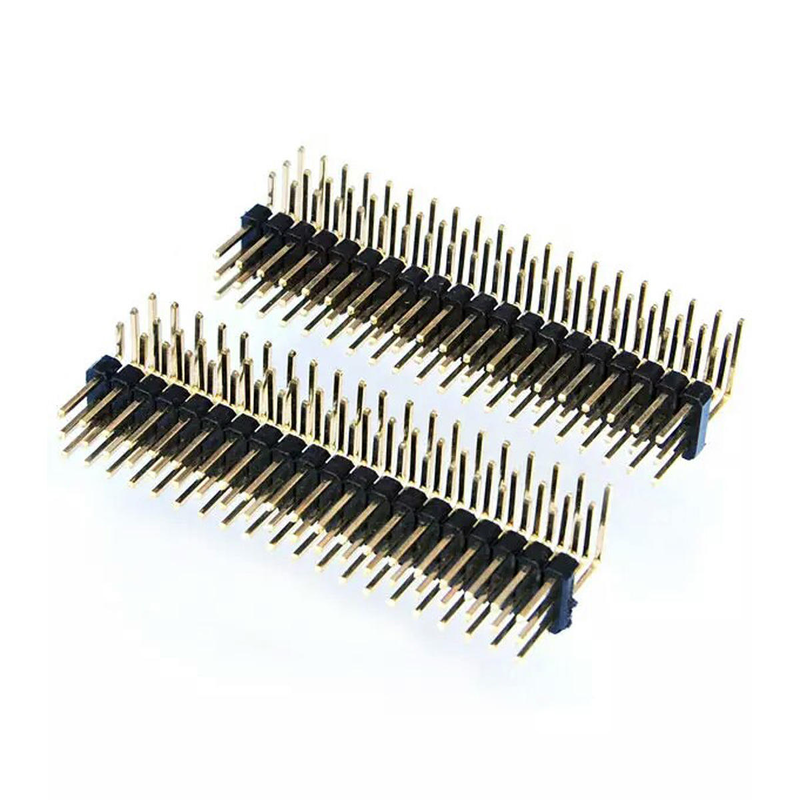

• 1,0 mm feine Rasterung, zweireihige SMT-Abwinklung, unterstützt90° rechtwinklige & 180° flache SMT-Anbindungfür flexible Leiterplattenlayouts
• Phosphorbronze-Kontaktfedern, stabile Federleistung, Ermüdungsbeständigkeit für Langzeit-Steckzyklen
• PBT UL94V-0 Isolator, ausgezeichnete Reflow-Wärmebeständigkeit, geeignet für Massen-SMT-Reflow-Bestückung
• Vollständig anpassbar: Stiftlänge, Stiftanzahl, Beschichtung, Tape-and-Reel-Verpackung verfügbar
• Strenge Koplanaritätskontrolle für SMT-Pick-and-Place, geringere Montagefehlerrate für die Massenproduktion

Produktbeschreibung

Allgemeine mechanische Parameter

Material- & elektrische Eigenschaften

Umgebung & Lötleitfaden

Produktmerkmal

1. Zweireihige 1,0 mm feine Rasterung, spart Leiterplattenfläche für hochdichte Layouts
2. Zwei abgewinkelte Stiftvarianten: 90° rechtwinklig / 180° flach SMT, passend für unterschiedliche Leiterplattenrand-Layoutanforderungen
3. Phosphorbronze-Kontakte: überlegene Elastizität, widersteht Spannungsrelaxation bei Vibration & Temperaturwechsel
4. PBT UL94V-0 thermoplastisches Gehäuse, widersteht Standard-SMT-Reflow-Löttemperatur
5. Strenge Koplanarität für SMT-Anschlüsse, kompatibel mit automatischen Pick-and-Place-Geräten
6. Flexible Anpassung: Stiftlänge, PIN, Zinn/Gold-Beschichtung, Tape-and-Reel / Tube-Verpackungsoptionen
7. RoHS & REACH-konform, erfüllt globale elektronische Umweltanforderungen

Produktvorteil

1. Layout-Flexibilität: zweifach wählbare 90° / 180° abgewinkelte SMT-Stifte, löst platzbeschränkte Randplattenverbindungsherausforderungen, vermeidet Kosten für Durchgangsbohrungen
2. Kontaktzuverlässigkeit: Phosphorbronze-Kontakt anstelle von gewöhnlichem Messing, geringeres Risiko von Federermüdung bei Vibration für Industrie-Geräte
3. Massenproduktionsfreundlich: strenge SMT-Koplanaritätskontrolle, passt sich automatischem Pick-and-Place & Reflow an, reduziert Lötfehler bei der Massenfertigung
4. Kostengünstige Anpassung: Stiftlänge, Stiftanzahl und Beschichtung gemäß Stücklistenanforderung anpassen, keine Neugestaltung des Leiterplatten-Footprints erforderlich
5. Thermische Stabilität: PBT-Gehäuse behält Dimensionsstabilität während des Reflows, keine Verformung oder Blasenbildung im Vergleich zu billigen Kunststoffgehäusen

Anwendung

• Industrielle Steuerungsmodule & Sensor-PCBA
• IoT-Smart-Geräte, Wearable Electronics
• Kompakte medizinische Schaltungsbaugruppen
• Automobil-Innenraum-Elektronik-Hilfseinheiten
• Tragbare Instrumente, Test- und Messgeräte
• Kommunikations-Peripherieplatinen, Embedded-Systemmodule

Anpassungsoptionen

1. Abgewinkelten Stifttyp bestätigen: wählen Sie90° rechtwinklig für horizontale Seitenplattenverbindung; wählen Sie180° flach SMT für flache Oberflächenmontage. Falscher Winkel führt zu Leiterplatten-Layout-Fehlanpassung.
2. Genaue Stiftanzahl definieren: zweireihig = 2 x N Positionen; geben Sie die Gesamtpositionen bei der Anfrage an.
3. Stiftlängenabmessung bestätigen: sowohl die Steckstiftlänge als auch die SMT-Lötstutzenlänge sind anpassbar; geben Sie bei Bedarf eine Zeichnungsreferenz an.
4. Beschichtung auswählen: Zinnbeschichtung für Verbraucherprodukte mit geringen Steckzyklen; Goldbeschichtung für stark vibrierende, feuchte Industrieumgebungen zur Verhinderung von Oxidation.
5. Passendes Gegenstück: Paarung mit passendem zweireihigem Buchsenstecker mit 1,0 mm Raster; Überprüfung der Steckabmessungen vor endgültiger Stücklistenfixierung.
6. Für SMT-Produktion: Verwenden Sie Tape-and-Reel-Verpackung für automatische Montage; Röhrenverpackung für Prototypen / Kleinserientests.

Schritt-Anpassungsprozess

1. Anforderungssammlung → 2. Technische Bewertung & Angebot → 3. 3D-Zeichnungsprüfung & Bestätigung → 4. Werkzeugbau / Prototyp → 5. Musterprüfung (Kontakt R, Haltekraft, Reflow) & Freigabe → 6. Massenproduktion → 7. Endkontrolle & Versand.

Unser Service

Musterverfügbarkeit & Richtlinien

Muster werden unseren Kunden kostenlos auf Anfrage zugesandt, solange sie bereit sind, die Fracht zu bezahlen, oder wir können die Fracht für einige alte Kunden von unserer Seite bezahlen, oder der Kunde kann die Fracht im Voraus bezahlen, und wir können Muster auch mit unserem Kurier versenden.

Garantien/Gewährleistungen/Bedingungen

Wir bieten eine Produktqualitätsgarantie.
Eine 15-tägige schnelle Lieferung ist gewährleistet.
Zahlungsbedingungen beinhalten T/T, unterliegen jedoch der Verhandlung, wie z. B. L/C, PayPal, Western Union und mehr.

After-Sales-Service

Exzellenter Service wird über unser Netzwerk von Niederlassungen und die Hauptniederlassung angeboten.
Bitte kontaktieren Sie unsere Marketing-Vertriebsabteilung telefonisch oder per E-Mail, oder besuchen Sie bei Gelegenheit unser Büro.
Neben dem freundlichen Service bieten wir die wettbewerbsfähigsten Preise und flexible Terminplanung.
