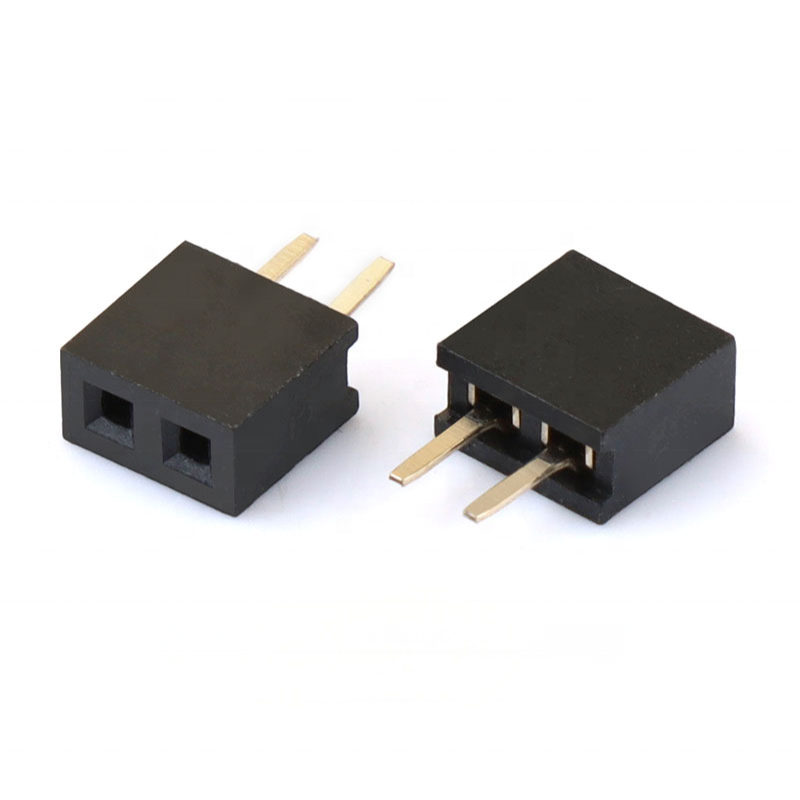

2mm 2Pin weiblicher Pin-Header vertikaler DIP Einzelreihe 1*2P weiblicher 2,0mm Pin-Header-Anschluss

Ausgesucht

• 2.0 mm Abstand, vertikale Ein-Reihe-2-Position-DIP-Durch-Loch-Anbringung, kompakter Fußabdruck für einfache Signal-/Low-Power-Sprungverbindung
• Phosphor-Bronz-Federkontakte, stabile Griffkraft, nicht lockend bei leichten Vibrationen
• UL94V-0 Hochtemperatur-schwarzer Isolator, kompatibel mit dem Standard-Wellen-Lötverfahren
• Flexible Plattierungsmöglichkeiten: Zinn/Flashgold/Selektives Gold; RoHS- und REACH-konform für die globale Beschaffung von OEMs
• Ersatz für die gängige 2,0 mm-Spitch-Industrie-Standard-Frauenkopfserie, kurze Vorlaufzeit für die Massenproduktion

Beschreibung des Produkts

Allgemeine mechanische Parameter

Material- und elektrische Eigenschaften

Umwelt- und Lötführer

Produktmerkmale

1. Einzelreihe mit 2 Pins, vertikale, gerade DIP-Durch-Loch-Konstruktion, einfache Verbindung mit 2 Linien
2. Phosphor-Bronze-Federkontaktstrahl, gleichbleibender Kontaktdruck, verringert das Risiko von intermittierenden Signalen unter Vibrationen
3. Schwarze hochtemperaturfähige UL94V-0 Kunststoffhülle, widerstandsfähig gegen Wärmeschocks beim Lösen, ohne Schmelzen oder Verformung beim Wellenlösen
4. Mehrere Berührungsoberflächenveredelungen sind optional: Zinnbeschichtung, Nickelbasis mit Blitzgold, selektive Goldbeschichtung für verschiedene Anforderungen an die Lebensdauer
5. Standardfußabdruck, direkt kompatibel mit den gängigen 2,0 mm-Spitch-Männchen-Pin-Header-Mates
6. RoHS-konforme Rohstoffe unterstützen die Zertifizierung von Endprodukten für Verbraucher und Industrie

Produktvorteil

1. Mechanische Zuverlässigkeit von DIP: Durchlöchendes Lösen sorgt für eine wesentlich stärkere PCB-Befestigung als die SMT-Version; geeignet für Baugruppen, die einer Steck-Aus-Spannung oder geringen Vibrationen ausgesetzt sind
2. Gezielte 2-Pin-Konfiguration: Optimiert für Power-Ground-Paar, einfache Trigger-Signalverbindungen; vermeidet redundante Pins für minimale PCB-Flächenbesetzung
3. mit einer Dicke von mehr als 0,05 mm: bessere Kontaktstabilität als bei gewöhnlichen Messing-Endgeräten; verringert das Feldversagen durch schlechten Kontakt in einer Vibrationsumgebung
4. Kostenfreundliche Plattierungslösung: Zinnplattierung für kostensensitive Konsumgüter; Blitz-/Selektivgold für industrielle Geräte mit hohem Maturzyklus, keine Kostenverschwendung über die Spezifikation
5. Standardinteroperabilität: Fußabdruck und Verkoppelungsgröße entsprechen branchenweiten 2,0 mm-Spitch-Normen, einfacher BOM-Austausch ohne PCB-Neugestaltung

Anwendung

• IoT-Sensormodule und drahtlose Steuerungseinheiten
• Eingebettete Steuerplatten, Hilfssignalschnittstellen
• Haushaltsgeräte mit intelligenter Ausstattung, kleine Steuerkreisplatten
• Industrielle Hilfssignalterminals, Niedrigleistungsanbindung für Bordspringer
• Prüfgeräte, Hardware zur Entwicklung von Prototypen

Anpassungsmöglichkeiten

1. Bestätigen Sie das Paarungsteil: muss mit20,0 mm Abstand von einer einzigen Reihe männlicher Nadelkopf- ein fehlerhafter Tonfall verursacht Schäden an der Montage und einen schlechten Kontakt
2. Montage: Wählen Sie diese vertikale DIP-Version, wenn ein starker mechanischer Halt erforderlich ist; wechseln Sie zur SMT-Variante, wenn Sie eine vollständige Oberflächenmontage benötigen
3. Auswahl der Plattierung:
   • Zinnplattierung: kostengünstiges Konsumprodukt, wenige Paarungszyklen
   • Nickel+Flash-Gold: Industrieanlagen, häufiges Einstecken, feuchte Betriebsumgebung
4. Elektrische Abwärme: bei Dauerbetrieb und hoher Umgebungstemperatur, Abwärme bis ≤ 70% des Nennwerts
5. PCB-Fußabdruck: folgen Sie streng unserer Abmessungszeichnung; ändern Sie nicht die Pad-Größe willkürlich, um kaltes Löten oder Grabsteinen zu verhindern

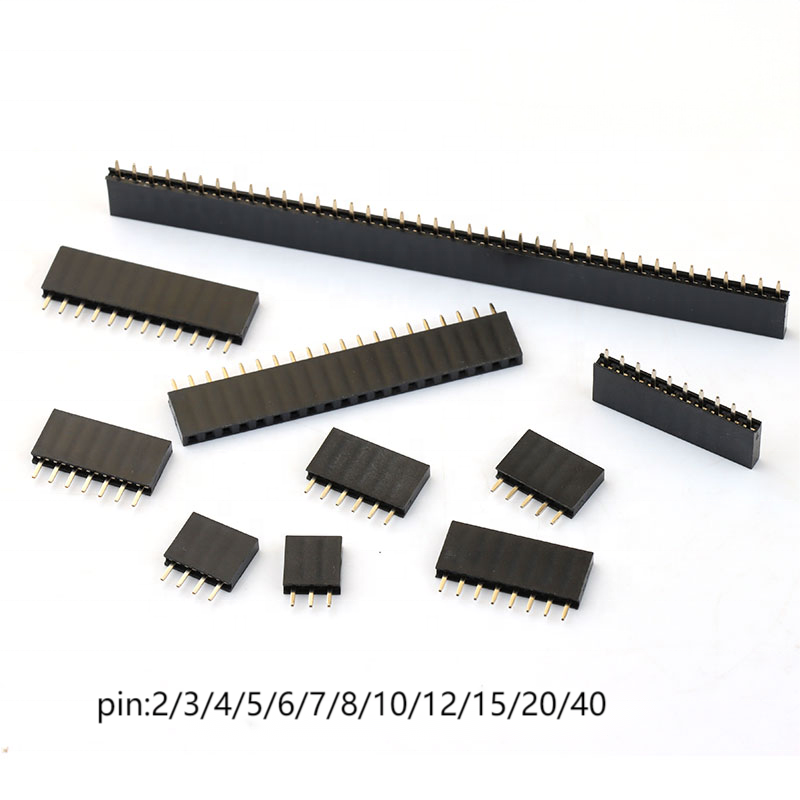

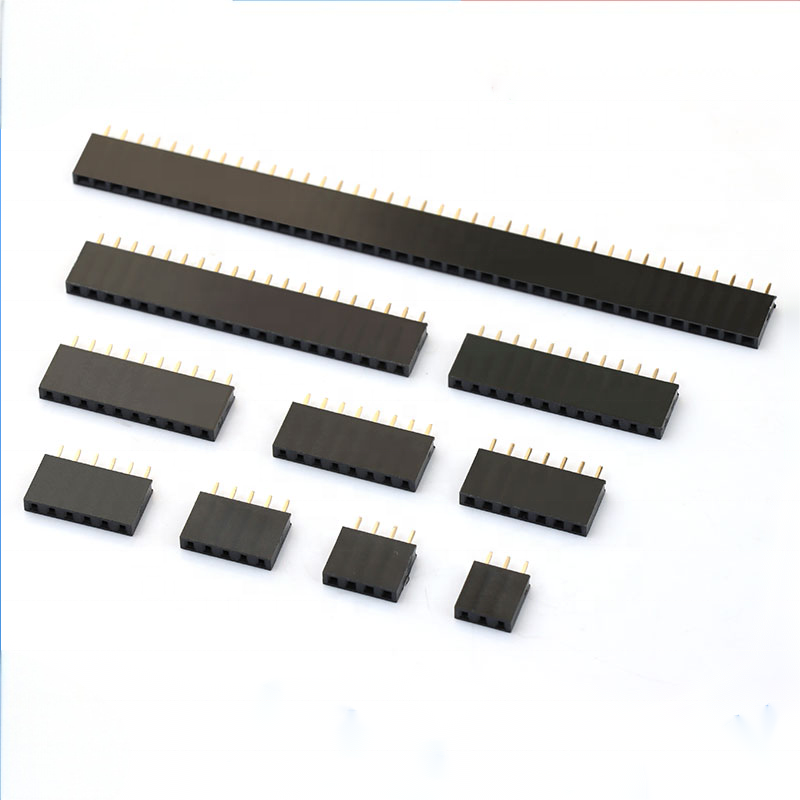

6. Wenn Sie mehr Positionen benötigen, unterstützen wir 1×3P‐1×40P Single-Reihe weibliche Kopfzeile Anpassung
