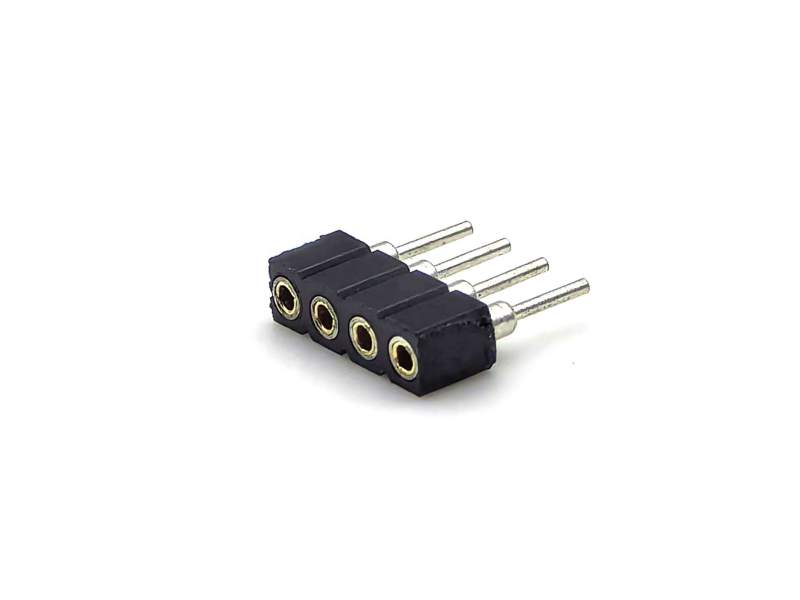

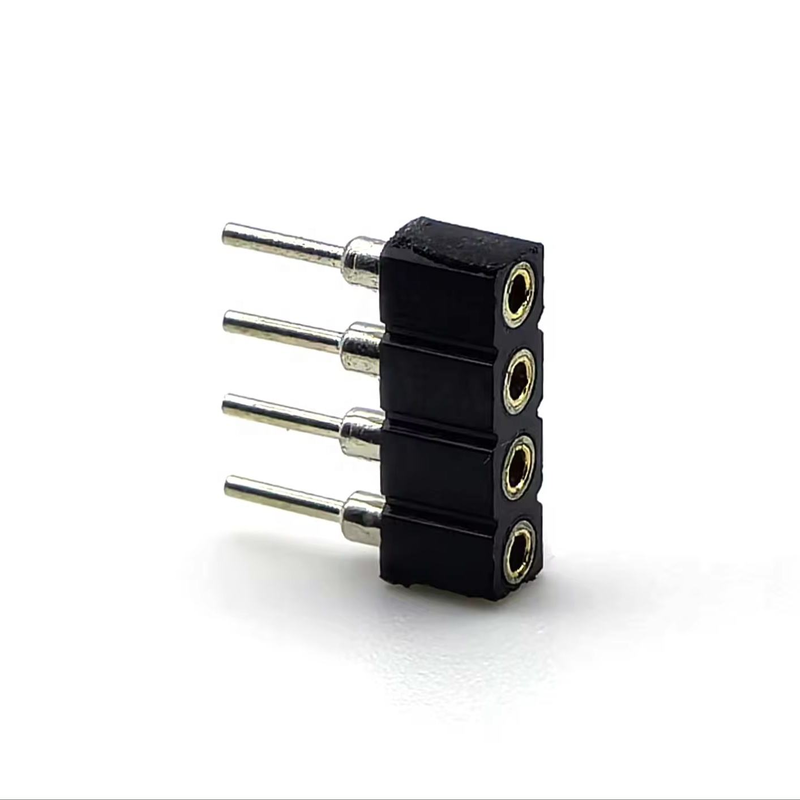

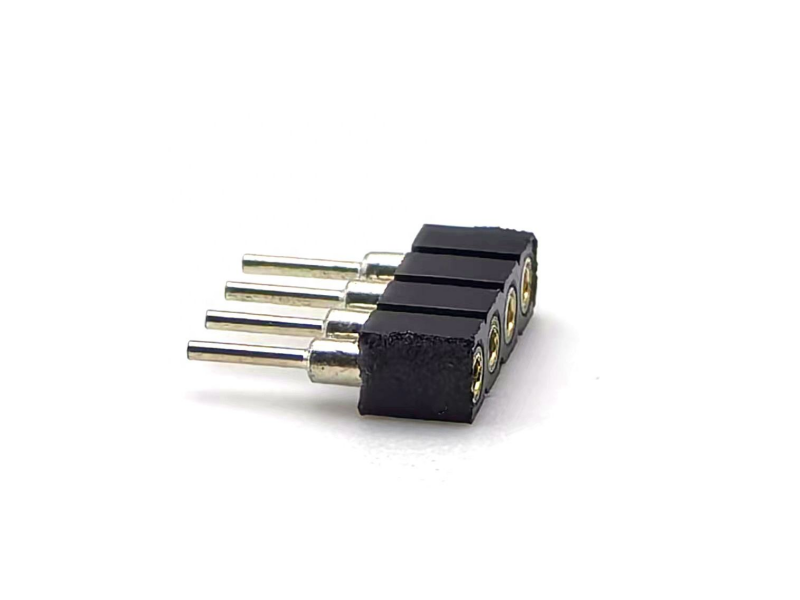

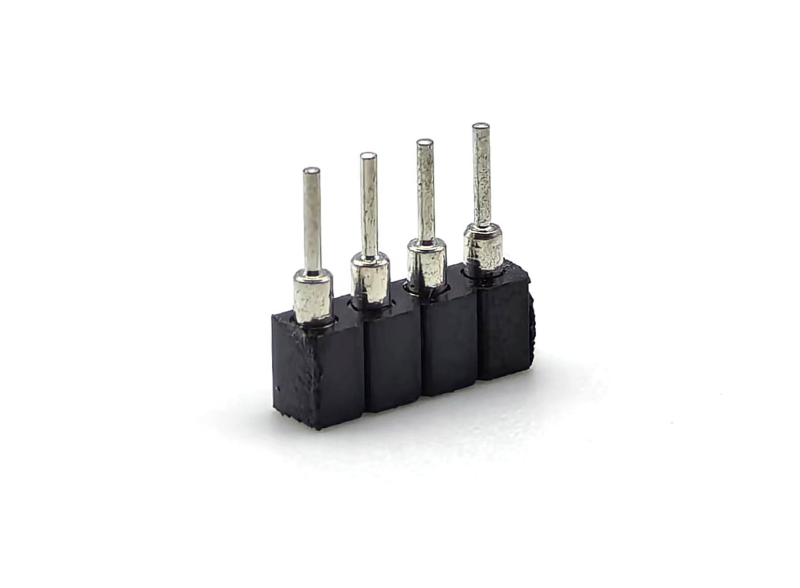

2.54mm Pitch DIN Messing weibliche runde Kopfhörerverbindung PPS Gehäuse H3.0mm 1*4P für PCBA

Ausgesucht

• DIN-Standard rundes Messingweibchenkontakt, stabile Klemmkraft für vibrationsanfällige PCB-Verbindungen
• Hochtemperatur-PPS-Gehäuse H3.0mm Niedrigprofil, UL94V-0 Flammschutz, widerstandsfähig gegen Lötwärmeverformungen
• 2.54mm universeller Schwung, 1*4P Einzelreihe, 3A /600V, geeignet für Signal- und Niedrigleistungsverbindungen von Board zu Board
• Konsistente Abmessungstoleranz, kompatibel mit den gängigen 2,54 mm männlichen Pinheads, verfügbare Multi-Plating-Optionen
• RoHS- und REACH-konforme, umfangsstabile Versorgung für industrielle und eingebettete Massenproduktion

Beschreibung des Produkts

Allgemeine mechanische Parameter

Material- und elektrische Eigenschaften

Umwelt- und Lötführer

Produktmerkmale

1. Runder, bearbeitetes Messing, weiblicher Kontakt, einheitlicher Innen Durchmesser, stabiler Kontaktdruck unter Vibrationen und Temperaturschwankungen
2. PPS-Hochtemperatur-Kunststoffgehäuse, niedrige Stapelhöhe H3,0 mm, UL94V-0 Brandsicherung, Verformungssicherung beim Löten
3. Standard 2,54 mm Abstand, 1 * 4P Einzelreihe Layout, einfache PCB Fußabdruck Design
4. Nennwert 3A pro Kontakt, 600V Dielektrische Spannung, Griffe für gemischte Signale und Leistungsschaltkreise
5. Durchlöcher-PCB-Festung, starke mechanische Aufbewahrung nach dem Löten
6. Anpassungsfähige Kontaktbeschichtung: Zinn, Nickel, Blitzgold für unterschiedliche Anforderungen an die Korrosionsbeständigkeit
7. RoHS/REACH-konforme, industrielle mechanische Paarungszyklen ≥ 500 Mal

Produktvorteil

1. PPS-Hochtemperaturgehäuse gegenüber gewöhnlichem PA66/PBT: bessere Antipantropie bei Wellenlöten; weniger Abfallteile bei der Massenmontage
2. DIN-Standard-Rundeweibchen aus Messing: Einheitlichere Spannkraft als bei gestempelten Kontakten; geringeres Risiko für intermittierendes Signal unter Vibrationen, geeignet für Industrieanlagen
3. H3.0 mm Niedrigprofilhöhe: spart vertikalen Stapelplatz für kompakte eingebettete PCB-Module
4. 600V Hochspannung: übersteigt die üblichen 250V-normalen weiblichen Kopfhörer, unterstützt neben der Signalübertragung auch eine Niedrigleistungs-Hilfsnetzverbindung
5. Vollständige Interoperabilität: direkt mit herkömmlichen 2,54 mm männlichen Pin-Headern, kein spezielles Paarungsteil erforderlich, einfache Beschaffung von BOM
6. Flexible Plattierungswahl: Ausgleichskosten und Antioxidationsanforderungen für Verbraucher-, Industrie- und Prüfgeräte-Szenarien

Anwendung

• Industrielle Steuerungen, Peripherie-PLC-Module
• Eingebettete Systeme, Einplattencomputer, Entwicklungs- und Prüfplatten
• IoT-Gateway, interne Verbindung des Sensormoduls
• Instrumente und Messgeräte
• Schnittstelle für die Hilfssignalversorgung
• Automationsgeräte PCB-Binnenanschluss
• Medizinische nicht kritische Signalmodule

Anpassungsmöglichkeiten

1. Bestätigen Sie die Tonhöhe genau wie2.54 mm; überprüfen Sie vor der Bestellung Ihren PCB-Fußabdruck; mischen Sie nicht mit 2,0 mm / 1,27 mm schrägen Teilen.
2. Auswahl der Höhe: Wählen Sie H3.0 mm, wenn die vertikale Freiheit begrenzt ist; auf Anfrage unterstützen wir eine andere Gehäusehöhe.
3. Unterscheiden Sie Kontakttyp: wählen Sie dies ausRunde weibliche Steckdosewenn Ihre Arbeitsumgebung Vibrationen aufweist; weibliche Quadratkontakt-Kopfhörer eignen sich besser für statische Szenarien, bei denen nur Verbraucher eingesetzt werden.
4. Vorschlag für die Plattierung:
   • Zinnplattierung: kostengünstig für statische Verbraucherprodukte für den Innenbereich
   • Flash-Goldplattierung: bevorzugt für Prüfstellen, häufiges Abstecken, Arbeitsumgebung mit hoher Feuchtigkeit
5. Elektrische Grenzwerte: nicht mehr als 3 A kontinuierlicher Strom pro Stift; für Leistungsschaltkreise auf eine höherströmende Steckverbinderreihe.
6. Montage: Dieses Modell ist THT Durchlöcher; wenden Sie sich an uns, wenn Sie eine SMT-Oberflächenmontage-Variante benötigen.
