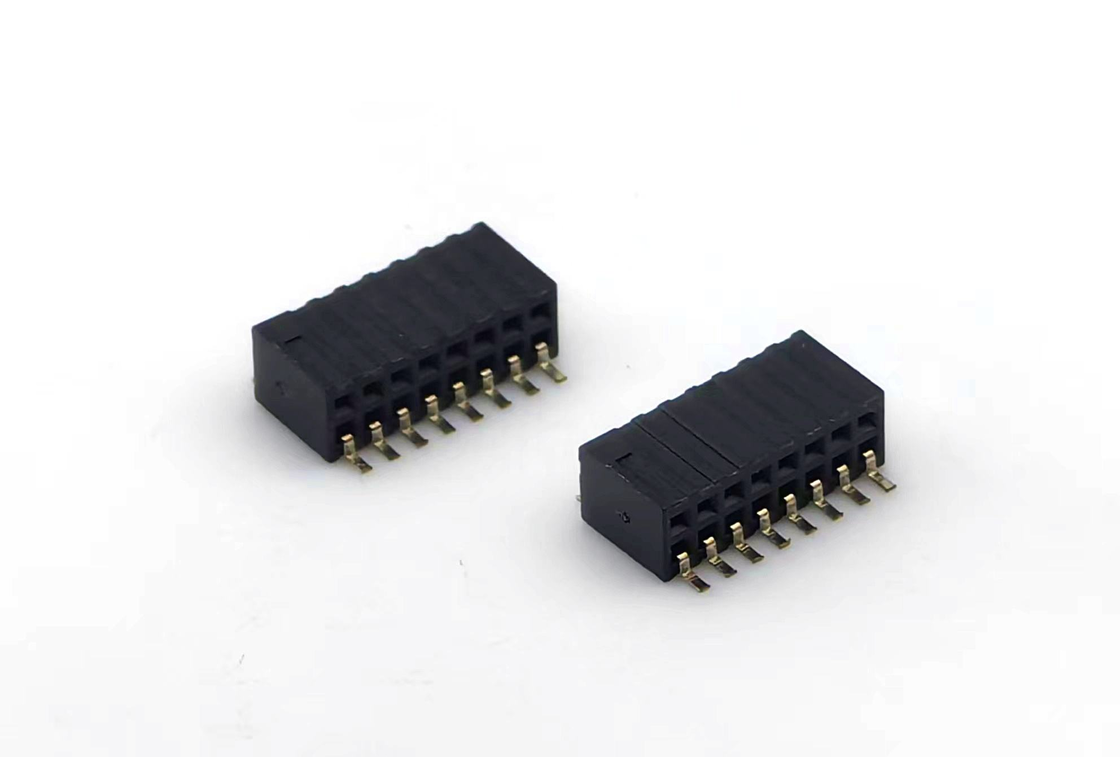

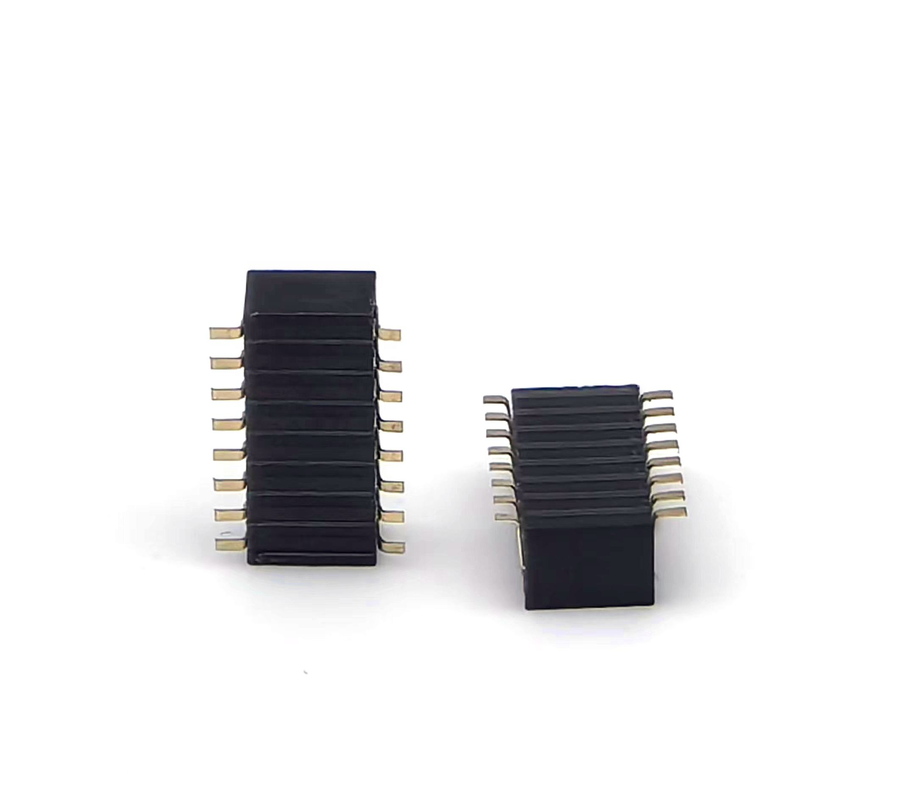

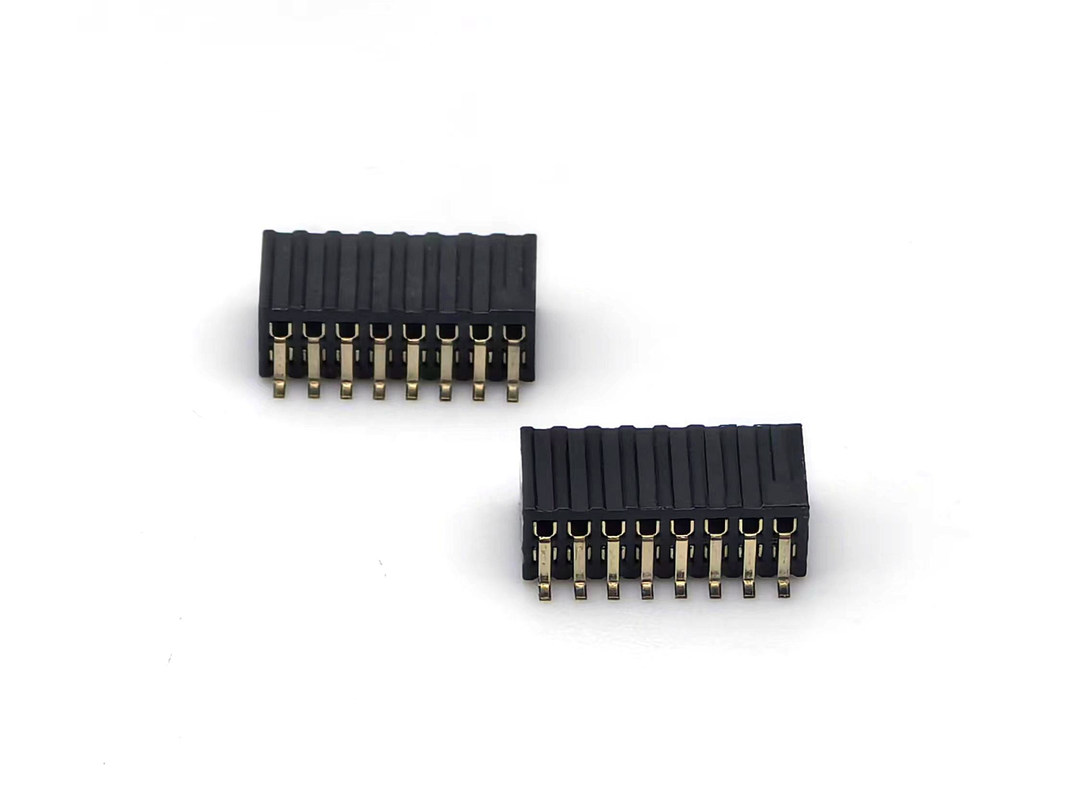

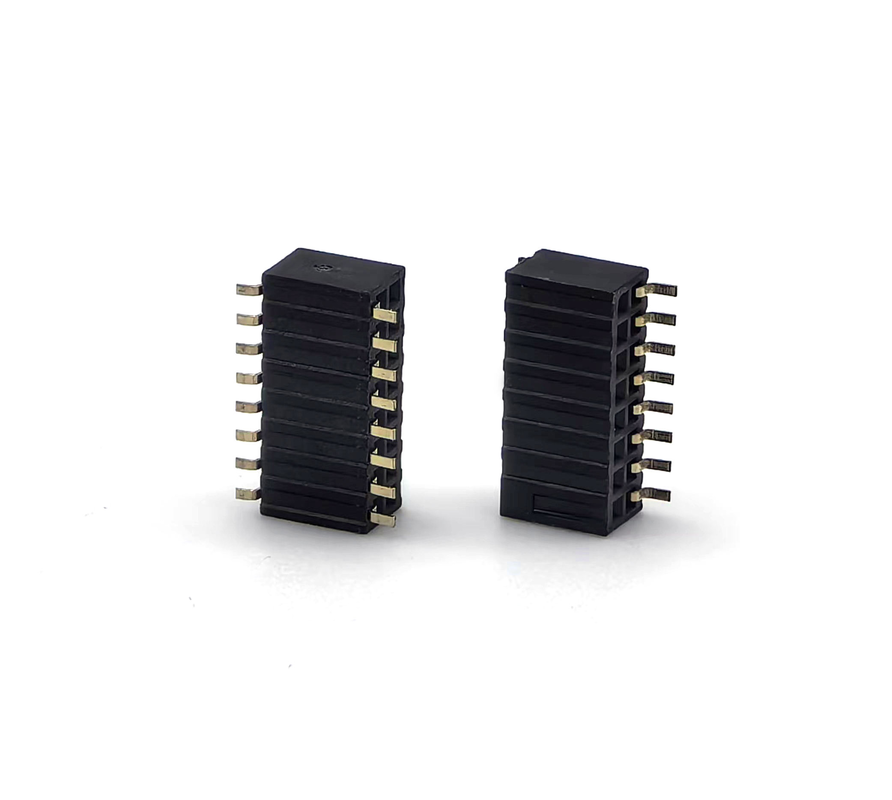

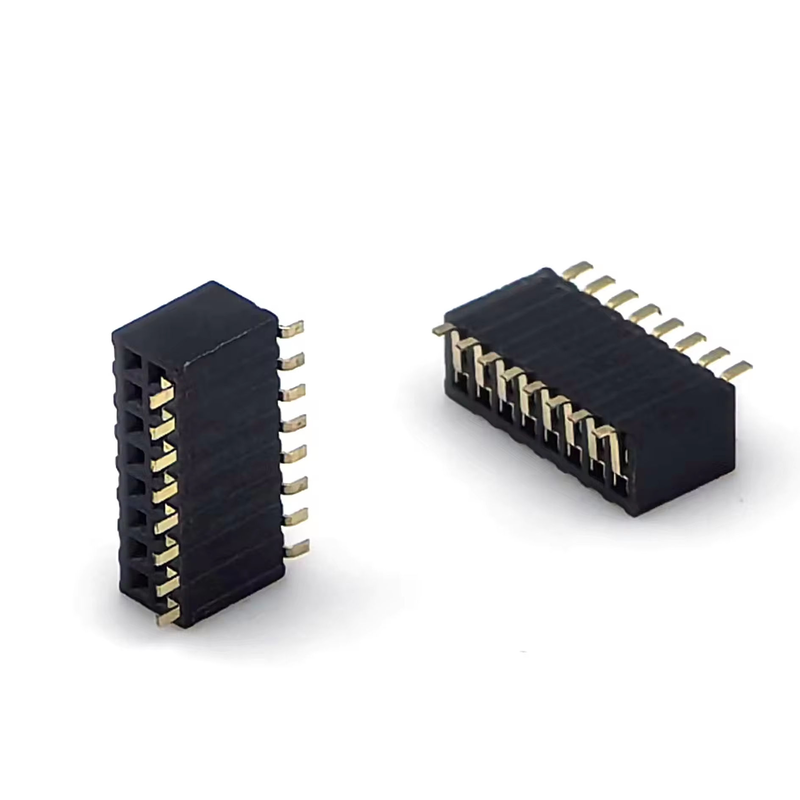

1.27mm Pitch Female Header Connector Doppelreihe Seiteneingang SMT PCB Adapter Messing Kontakt Nylon Gehäuse H3.45mm 2*8P

Ausgesucht

• Seiteneingang SMT-Doppelreihe-Design, H3.45mm Niedrigprofil, spart vertikalen PCB-Platz für gestapelte Baugruppen
• 1.27mm Feinspitch (0,050"), 2*8P-Layout mit hoher Dichte für eine kompakte Signalverbindung von Board zu Board
• Messingkontakt + Nylon UL94V-0 Gehäuse, stabile Leitfähigkeit, Rücklauflöten kompatibel für die vollautomatische SMT-Produktion
• Verpackung mit Klebeband und Rollen verfügbar, Drop-in für die Massenproduktion; RoHS- und REACH-konform
• Für technische Prototypen und Volumenbestellungen unterstützte Varianten für die individuelle Plattierung und Pin-Counting

Beschreibung des Produkts

Allgemeine mechanische Parameter

Material- und elektrische Eigenschaften

Umwelt- und Lötführer

Produktmerkmale

1. Horizontale Ausrichtung der seitlichen Einfahrt, ideal für die Anforderungen an die mechanische Seitenanlage
2. Doppelreihe 2*8P-Konfiguration, Abstand von 1,27 mm, kompakter Fußabdruck zur Maximierung der PCB-Nutzfläche
3. H3.45mm kontrollierte Gehäusehöhe, gleichbleibende Abmessungstoleranz für präzise PCB-Aufstapelung
4. Hochelastische Messing-Kontaktbalken mit stabiler Kontaktfestigkeit gegen geringfügige Schwingungen und Schläge
5. Nylongehäuse UL94V-0 Flammschutzmittel, stand standardmäßigen SMT-Wärmezyklus
6. mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
7. RoHS-konforme Materialien; Optionen für Gold-Flash-, Selektiv-Gold- und Zinnbeschichtung für verschiedene Zuverlässigkeitsgrade
8. Polarisierungsbohrung auf Anfrage zur Verhinderung der umgekehrten Fehlpaarung

Produktvorteil

1. Strukturale Vorteile beim Seiteneingang: Behebt Konstruktionsbeschränkungen, bei denen vertikale oberen Eintrittsüberschriften nicht installiert werden können; Horizontale seitliche Steckdosen passen in den engen Innenraum des Gehäuses.
2. Ausgeglichene Dichte und Herstellbarkeit: 1,27 mm Abstand ermöglicht eine hohe Dichte an Signalvermittlung, die weiterhin mit Standard-SMT-Produktionslinien kompatibel ist, ohne dass ein spezielles Ausrüstungs-Upgrade erforderlich ist.
3. Messingkontaktleistung: Gute elektrische Leitfähigkeit und Federbindung, bei moderaten Vibrationsszenarien eine stabile Signalintegrität.
4. Steuerungshöhe H3,45 mm: Eine feste Gehäusehöhe beseitigt das Risiko einer Abweichung der Stapelhöhe bei mehrfach gestapelten Modulen.
5. Flexible Beschaffungsmöglichkeiten: Unterstützt Probenversuche, Modifikation der Pin-Zahl und Anpassung der Plattierung; dient als kostengünstige Alternative zu internationalen Markenäquivalenten.
6. Produktionsfertige Verpackungen: Die Lieferung von Band- und Rollen entspricht direkt dem Pick-and-Place-Arbeitsablauf und senkt die Fehlerquote bei der Massenfertigung.
7.


Anwendung

• Industrielle Steuerungsmodule und eingebettete Einplattenhardware
• IoT-Edge-Gateway, Sensorverbindungstafeln
• Tragbare medizinische Hilfsgeräte zur Erkennung
• Test- und Messinstrumentinterne Verbindung
• Intelligente tragbare, handgeführte Unterhaltungselektronik
• Kommunikationshilfsunterplatinen, Verbindung zur JTAG-Debug-Schnittstelle

Anpassungsmöglichkeiten

1. Koppelungsgegenstück: 1.27 mm Abstand zwei-reihe männliche Nadelkopf auswählen; Mechanische Dimension Kompatibilität für seitliche Eintrittskoppelung überprüfen.
2. Anwendungs-Szenario-Erinnerung: Dieser Stecker ist fürÜbertragung auf Signalebene, nicht für Hochleistungsstromversorgung bestimmt.
3. Auswahlregel für die Beschichtung: Innenraum, normale Umgebung → Zinnbeschichtung; Vibrationsanfälligkeit / Lebensdauer → Goldflash; Gerät für raue Umgebungen → spezifizierte Golddicke.
4. Mechanische Raumkontrolle: Bestätigen Sie die horizontale Seitenfreiheit innerhalb des Gehäuses, um eine Kollision des Gehäuses nach der Montage zu vermeiden.
5. PCB-Fußabdruck: Der entsprechende SMT-Fußabdruck beim Seiteneingang ist streng anzuwenden; eine unsachgemäße Plattenanordnung führt zu Lötshorts oder offenen Schaltkreisen.
6. Produktionsmodus: Für die Massenproduktion wählen Sie das Verpacken mit Band und Rolle; bei Prototypen in kleinen Chargen kann das Verpacken mit Rohr gewählt werden.
