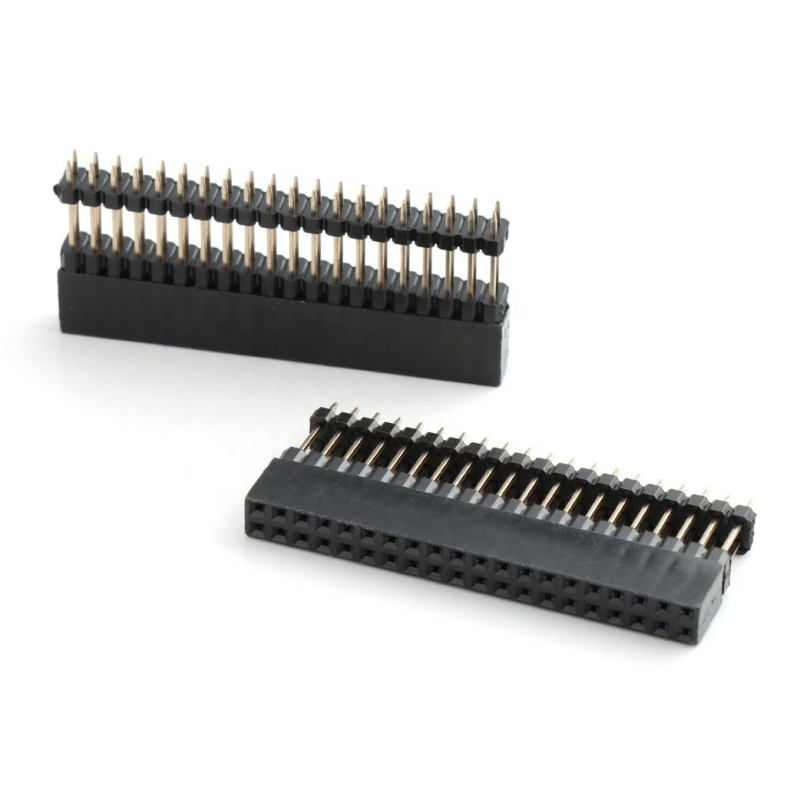

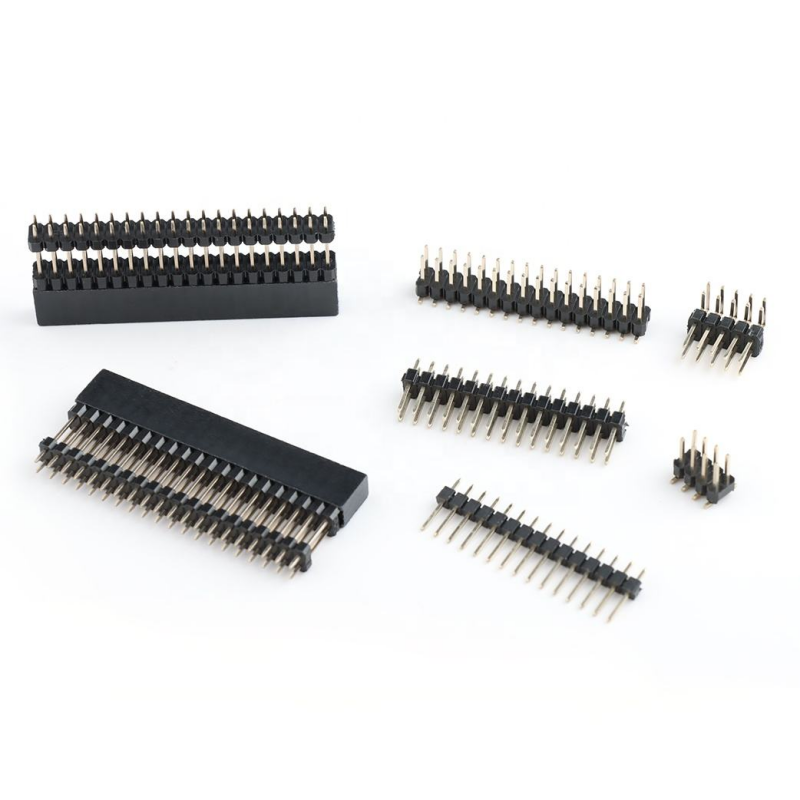

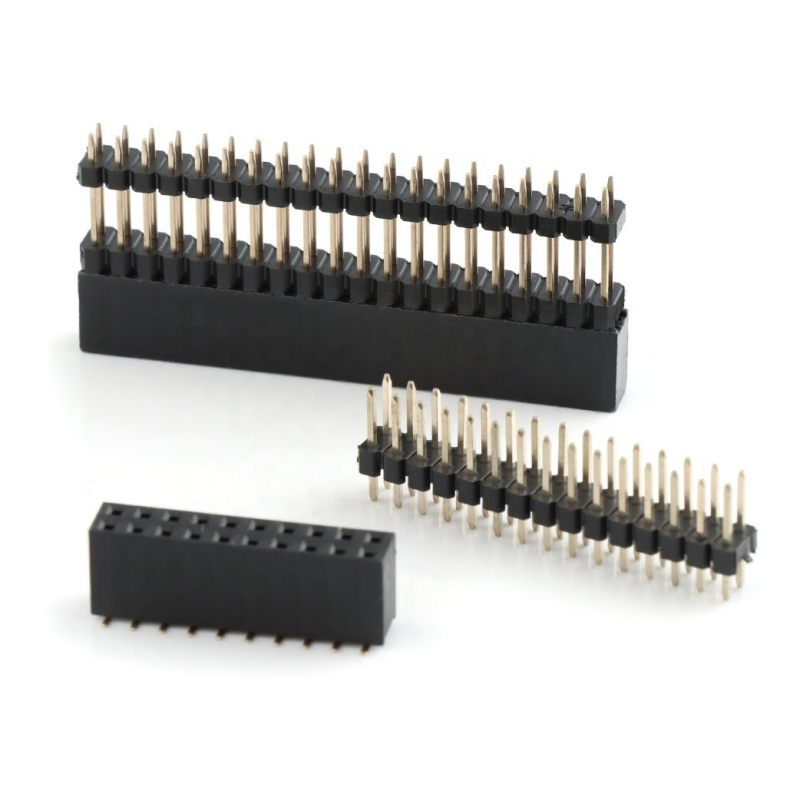

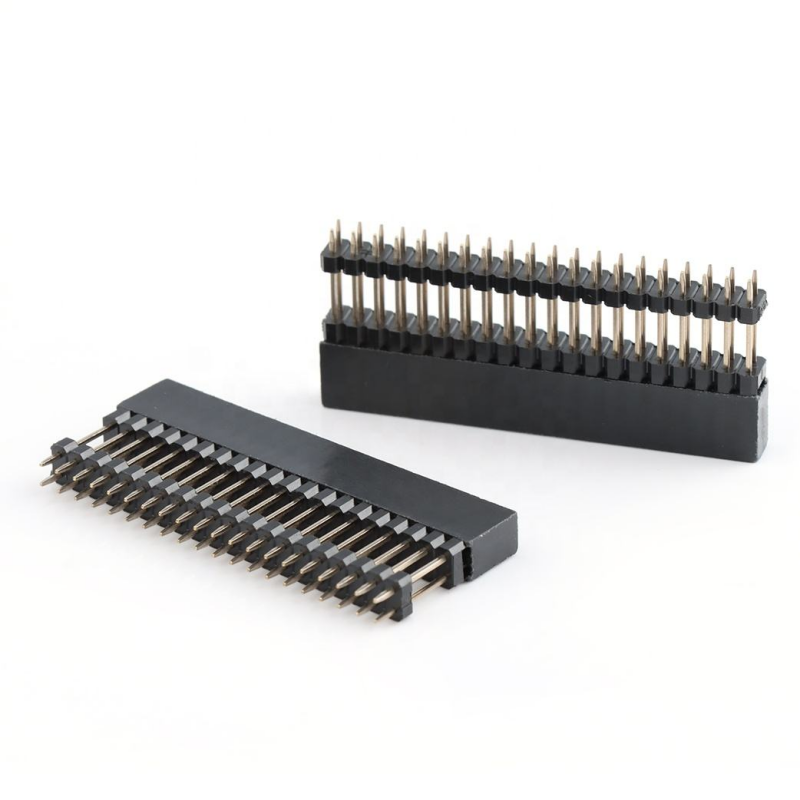

Doppelreihiger 2,54-mm-Raster-Stiftleisten-Steckverbinder, erhöhte Bauhöhe, 220 Pins, gerade, stapelbar, 0,1-Zoll-Buchsenleiste

Hervorhebung

• Erhöhter Stapelkörper, zusätzliche vertikale Freiräume für die Bestückung von Komponenten auf der Platine
• Standard 2,54 mm (0,1 Zoll) Rastermaß, doppelreihig, 2x20 Pins, voll kompatibel mit gängigen 0,1-Zoll-Stiftleisten
• Durchsteckbare gerade vertikale Ausführung, starke mechanische Haltekraft für wiederholtes Ein- und Ausstecken
• UL94-V-0 flammhemmender Isolator, RoHS-konform, unterstützt Zinn-/selektive Vergoldungsoptionen
• Anpassbare Stapelhöhe, Pinlänge und Beschichtungsdicke für industrielle und Prototypenprojekte

Stiftleisten sind steife metallische Steckverbinder, die auf eine Leiterplatte gelötet werden und nach oben ragen, um eine Verbindung von einer Buchsenleiste aufzunehmen. Während Stiftleisten (oft als PH oder Header bezeichnet) per Definition männlich sind, sind weibliche Äquivalente ebenfalls recht verbreitet, und wir bezeichnen sie als Buchsenleisten (FH) oder Header-Steckverbinder.
Rastermaß: 1,27 mm/2,0 mm/2,54 mm
Material: Isoliermaterial: PA6T/PBT
Kontaktmaterial: Messing/Phosphorbronze
Form: Gebogen/Gerade
Pins: 2-40 Pins

Produktbeschreibung

Allgemeine mechanische Parameter

Material- und elektrische Eigenschaften

Umgebungs- und Lötrichtlinien

Produktmerkmale

1. Doppelreihig 2x20P (40 Kontakte), 2,54 mm / 0,1 Zoll Standard-Rastermaß, interoperabel mit handelsüblichen 0,1-Zoll-Stiftleisten
2. Erhöhtes Isoliergehäuse, erhöhter Stapelabstand zur Vermeidung von Komponenten-Kollisionen zwischen gestapelten PCBs
3. Gerade vertikale Durchsteckkonstruktion; stabile Positionierung beim Wellenlöten
4. Federbelastete Buchsenkontakte, gleichmäßige Greifkraft zur Vermeidung von intermittierenden Verbindungen
5. Schwarzes PA6T / PBT-Gehäuse, UL94-V-0 Flammwidrigkeit, weiter Betriebstemperaturbereich
6. Mehrere Beschichtungsoptionen: Reinzinn, selektiver Goldflash über Nickelbasis für unterschiedliche Lebenszyklusanforderungen
7. RoHS- und REACH-konform, verfügbar für OEM-Maßanpassung (Pinlänge, Stapelhöhe, Pinanzahl)

Produktvorteil

1. Erhöhter Stapelvorteil: Löst Interferenzen bei hohen Komponenten auf überlappenden PCBs; keine Notwendigkeit, das PCB-Layout zu ändern. Unterscheidet sich von gewöhnlichen flachen Buchsenleisten.
2. Austauschbarkeit: Strenge 2,54 mm Rastermaß-Toleranz, direkt kompatibel mit generischen 0,1-Zoll-Stiftleisten von großen Herstellern.
3. Mechanische Zuverlässigkeit: Durchsteck-Löten bietet eine weitaus höhere Auszugsfestigkeit als SMT-Header, geeignet für Geräte unter Stoß und Vibration.
4. Kostengünstige Beschichtungslösung: Selektives Gold nur im Kontaktbereich balanciert Lebensdauer und Stücklistenkosten, anstatt teure Vollflächenvergoldung.
5. Technische Flexibilität: Unterstützt Modifikationen an Stapelhöhe, Pin-Schwanzlänge und Pin-Anzahl für schnelle Projektanpassung.

Anwendung

• Eingebettete Steuerplatinen und industrielle Steuermodule
• IoT-Gateway, Sensorerfassungseinheiten
• Single-Board-Computer-Erweiterungs-Shields, Prototypenentwicklungsplattformen
• Automatisierungsausrüstung, Test- und Messinstrumente
• Unterhaltungselektronik, Stromversorgungs-Stapelmodule
• Medizinische Hilfsausrüstung, Kommunikations-Peripherieplatinen

Anpassungsoptionen

1. Passendes Gegenstück bestätigen: Muss mit 2,54 mm Rastermaß doppelreihiger Stiftleiste übereinstimmen; Pin-Quadratgröße und Einstecktiefe prüfen.
2. Stapelhöhenplanung: Messen Sie die höchste Komponente auf der unteren Platine, wählen Sie eine ausreichende erhöhte Gehäusehöhe, um physische Kollisionen zu vermeiden.
3. Montage: Dies ist ein Durchstecktyp; stellen Sie sicher, dass der PCB-Footprint dem Durchsteck-Pad-Layout entspricht. Nicht für reine SMT-Montagelinien verwenden.
4. Beschichtungswahl: Verzinnung für statische Verbindungen mit geringer Steckzyklenzahl; selektives Gold für häufiges Einstecken oder feuchte Industrieumgebungen.
5. Strom-Derating: Deraten Sie den Strom pro Pin bei hochdichten Multi-Signal- und Strom-Mischapplikationen.
6. Kundenspezifische Anfrage: Wenn 2x20 nicht passt, können wir andere Pin-Anzahl-Varianten schneiden oder formen.
