2.0mm Pitch weiblicher Pin-Header SMT 2*9pin Doppelreihen Pin-Header-Anschluss

Ausgesucht

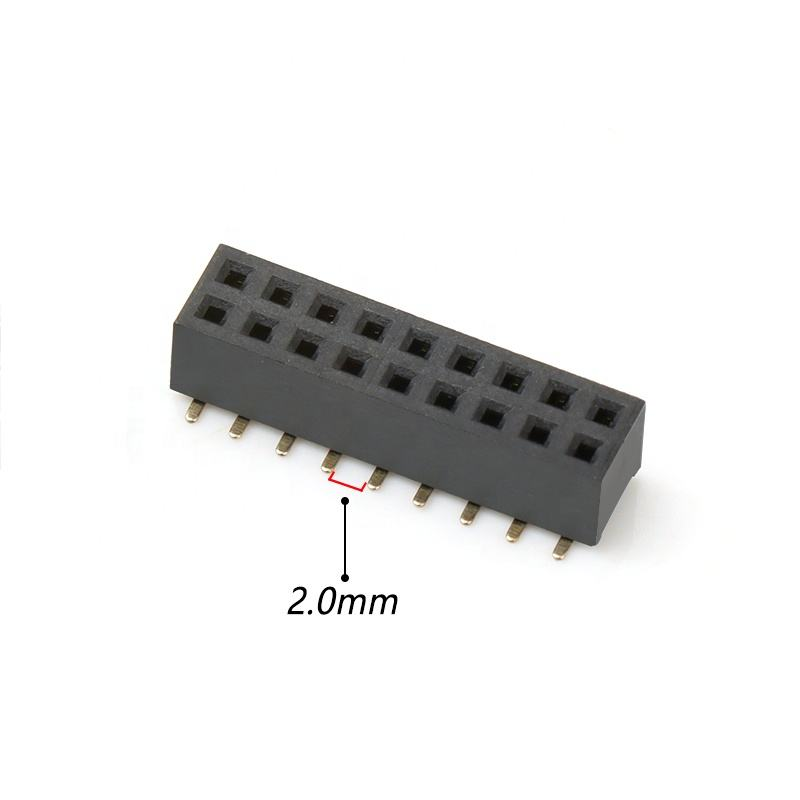

• 2.0mm Abstand, doppelte Reihe 2×9Pin SMT Oberflächen-Mount-Design, spart PCB Fußabdruck gegenüber 2,54mm Gegenstück
• Hochtemperatur-PA6T-Gehäuse, kompatibel mit Standard-Rückflusslösemontageanlagen

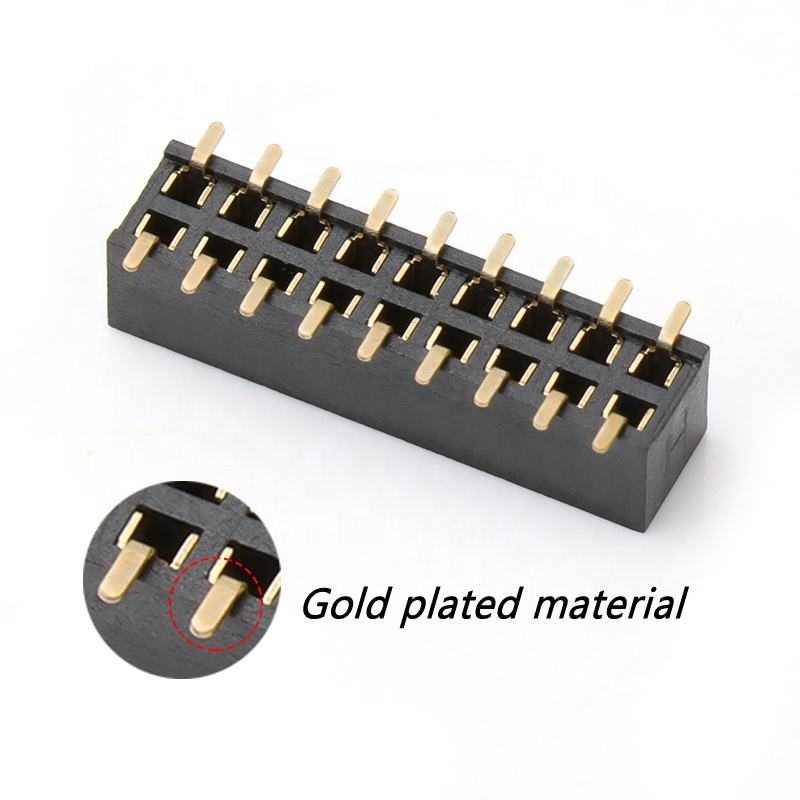

• Phosphor-Bronz-Kontakte, optional Gold-Flash-Beschichtung, stabiles Signal und geringer Kontaktwiderstand
• Standard-Fußabdruck, Ersatz für gleichwertige Produkte der üblichen Industrie
• RoHS- und REACH-konform; Trayverpackung für die SMT-Massenproduktion in großen Mengen

Pin-Header sind starre metallische Steckverbinder, die an eine Leiterplatte gelötet werden, um eine Verbindung von einer weiblichen Steckdose zu empfangen.oder Kopfzeilen) sind per Definition männlich., weibliche Äquivalente sind ebenfalls recht verbreitet, und wir bezeichnen sie als weibliche Header (FH) oder Header-Konnektoren.
Schlag:1.27mm/2.0mm/2.54mm
Material: Isoliermaterial: PA6T/PBT
Kontaktmaterial: Messing/Phosphor Bronze
Form: gekrümmt/gerecht
2 bis 40 Pins
Höhe:8.5 mm/9.5 mm/10.5 mm/11.5 mm

Beschreibung des Produkts

Allgemeine mechanische Parameter

Material- und elektrische Eigenschaften

Umwelt- und Lötführer

Produktmerkmale

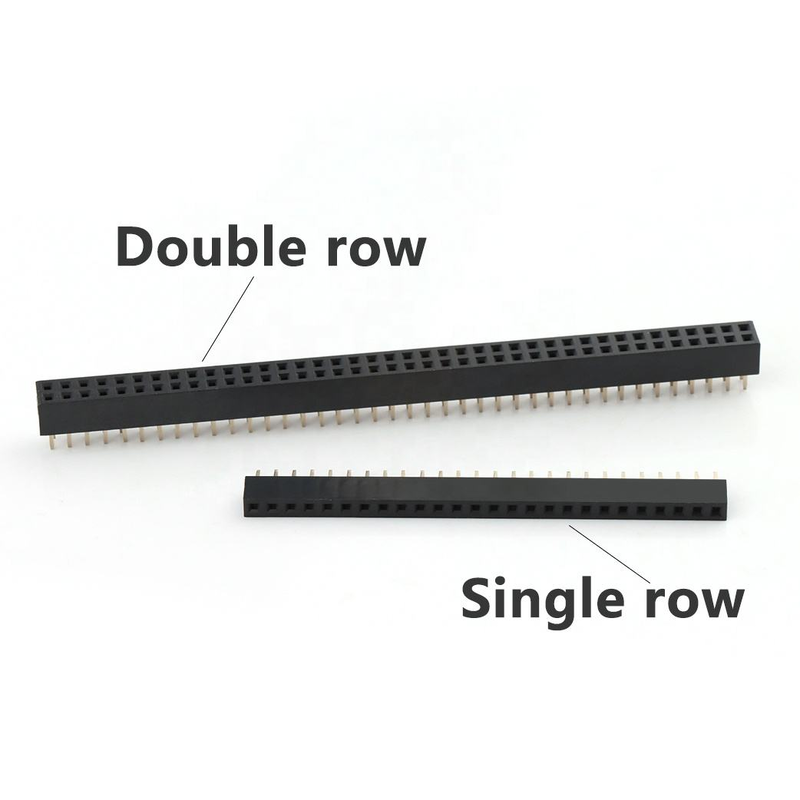

1. Doppelreihe 2×9Pin-Konfiguration, 18 Gesamtkontaktpositionen für die Mehrkanalsignalübertragung
2. Profil SMT für die Oberflächenbefestigung, passt zur automatischen Rückflussmontage; keine PTH-Bohrungen erforderlich
3. Hochtemperaturisolierer UL94V-0 PA6T, widerstandsfähig gegen thermische Verformungen während des Rückflussprozesses
4. Phosphor-Bronz-Kontaktterminals bieten eine gute Federleistung für wiederholte Paarungszyklen
5. Flexible Plattierungsmöglichkeiten: Goldflash/Zinn über Nickel, um Kosten und Korrosionsbeständigkeit auszugleichen
6. Standard-PCB-Landmuster, einfacher Import der Bibliothek für Altium, KiCad, Cadence
7. Farbe des Gehäuses schwarz; Verpackung auf einem Tablett für die Hochgeschwindigkeits-SMT-Pick-and-Place-Herstellung
8. Er erfüllt die Anforderungen von RoHS und REACH für den globalen Marktzugang

Produktvorteil

1. Platzsparende Anordnung: 2,0 mm Abstand reduziert die PCB-Bereichsfläche im Vergleich zu herkömmlichen 2,54 mm-Header, ideal für kompakte Embedded-Hardware.
2. Massenproduktionsfreundlich: Das SMT-Tray-Packed-Design funktioniert nahtlos mit Pick-and-Place-Maschinen und senkt die Montagekosten.
3. Zuverlässige Kontaktleistung: Phosphor-Bronz-Endgeräte erhalten nach wiederholtem Einlegen eine stabile Federkraft und vermeiden so intermittierende Signalfehler.
4. Technische Bequemlichkeit: Standard-Footprint, einsatzbereite PCB-Bibliothek, verkürzt den Hardwarevalidierungszyklus.
5. Kostenflexibler Plattierung: ausgewählte Zinnbeschichtung für allgemeine Signalanwendungen; Goldbeschichtung für Arbeitsumgebungen mit hohen Vibrationen / hoher Feuchtigkeit.
6. Austauschbarkeit: pin-to-pin kompatibel mit gleichwertigen Teilen des gängigen Marktes, unterstützt BOM-Ersatz ohne Neugestaltung.

Anwendung

• Eingebettete Steuerungstafeln und IoT-Gateway-Module
• Industrielle Sensor- und Datenerfassungshardware
• medizinische Hilfssteuerung
• PCBA-Smart-Home-Controller
• LCD- / Display-Schnittstellen für Peripheriegeräte
• Interne Verbindung des Prüf- und Messgeräts
• Elektronische Baugruppen für den Innenraum von Kraftfahrzeugen

Anpassungsmöglichkeiten

1. Bestätigen Sie den Abstand: wählen Sie streng den 2,0 mm großen Mannenkopf aus; wenn Sie ihn mit einem Abstand von 2,54 mm mischen, verursacht dies Schäden an der Montage.
2. Montageart: Wählen Sie diese SMT-Version, wenn Ihr Projekt eine vollständige SMT-Verarbeitung erfordert; wählen Sie den Durchlöchertyp, wenn manuelles Schweißen vorherrscht.
3. Auswahl der Plattierung:
   • Zinn-Nickel: für Signalschaltkreise mit normaler Luftfeuchtigkeit im Innenbereich, kostengünstig.
   • Gold-Blitzbeschichtung: für Außendienst, bei schwingungsintensivem oder hohem Luftfeuchtigkeitsszenario.
4. Thermische Erinnerung: Die PCB-Pad-Konstruktion muss unserem empfohlenen Landmuster entsprechen; Vermeidung von Pad-Kurzschluss während des Rückflusses.
5. Strombegrenzung: pro Pin max. 2A; nicht für schwere Stromversorgungsschaltungen über die Nennparameter hinaus.
6. Matching-Check: Überprüfen Sie die Gesamtzahl der 18-Pins (2×9); wenden Sie sich an uns für eine Anpassung, wenn Sie andere Pinzahlen benötigen.
