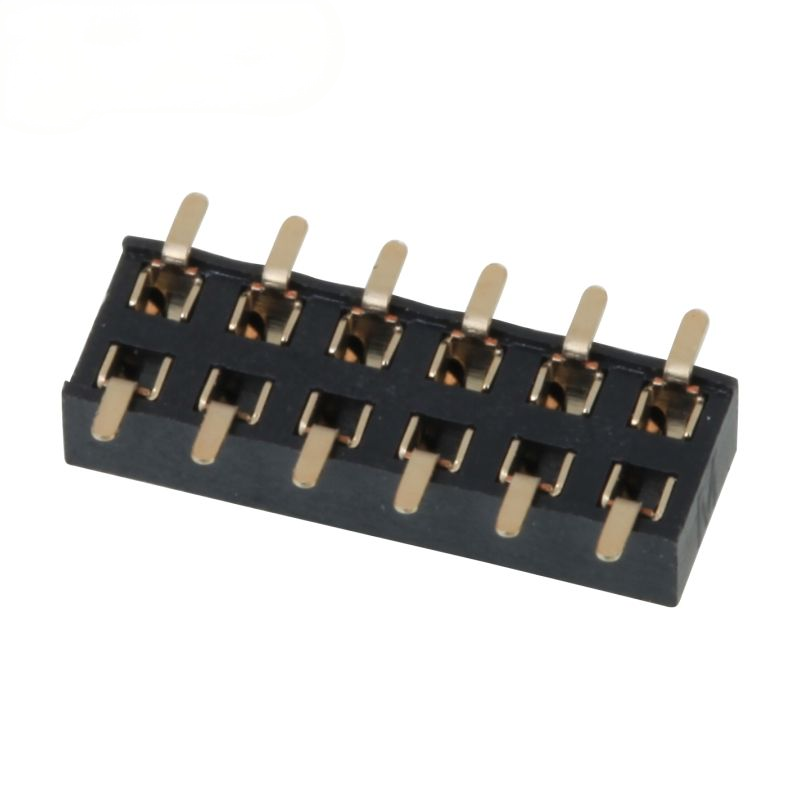

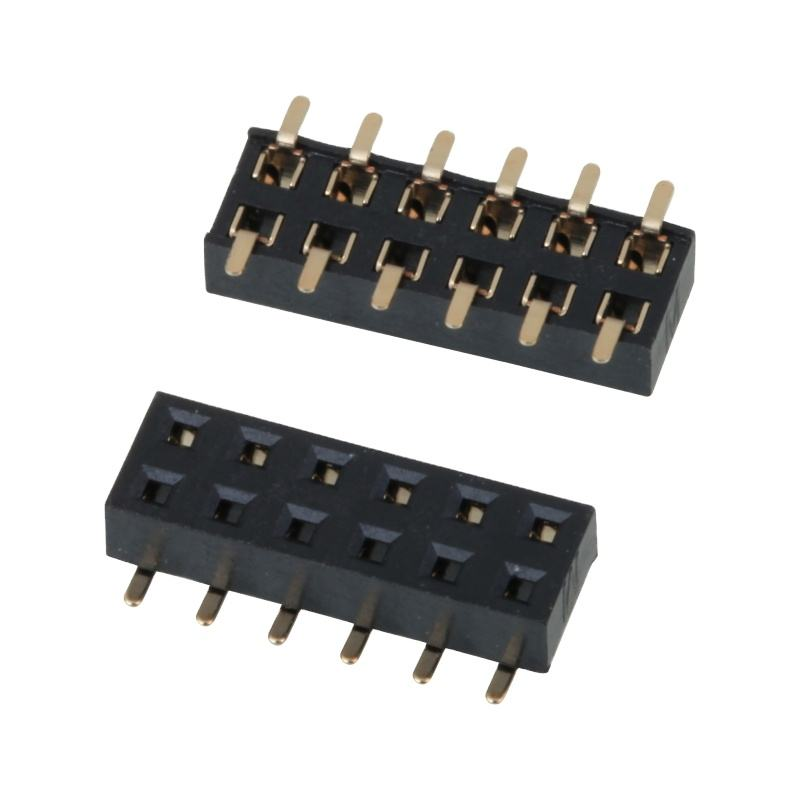

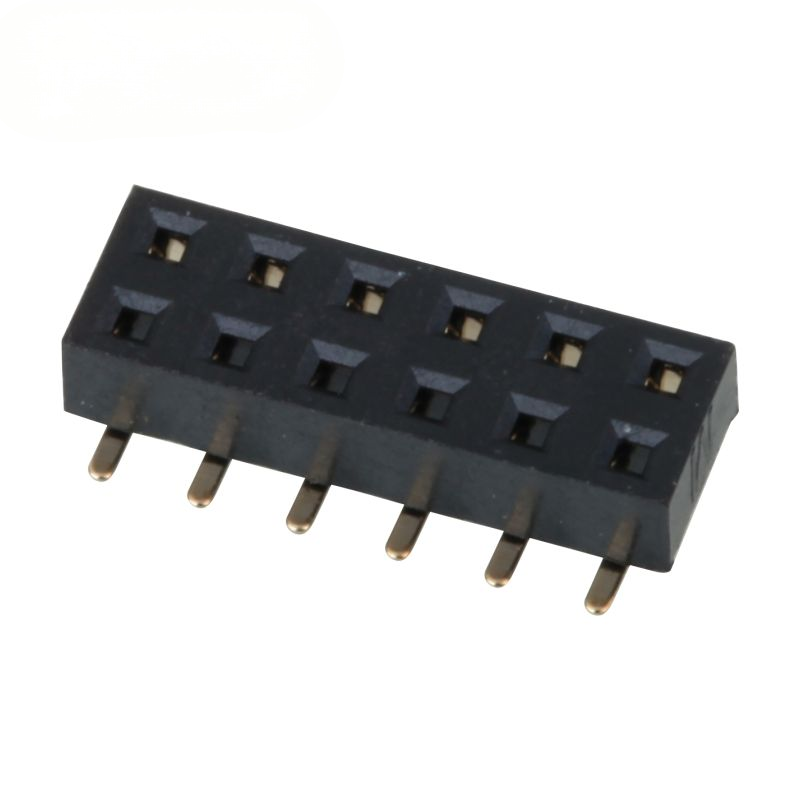

SMD 2.0mm Stecker Weiblicher Kopf Doppelreihe Unteren Eingang Goldplattierte Nadel Weiblicher Kopf

SMD 2.0mm Stecker Weiblicher Kopf Doppelreihe Unteren Eingang Goldplattierte Nadel Weiblicher Kopf

Ausgesucht

• Das SMT-Doppelreihe-Design mit unterem Eintritt spart Platz auf der Oberseite der Leiterplatte, ideal für eine kompakte Stapelplattenanordnung
• 20,0 mm Abstand, Gleichgewichte Verringerung des Fußabdrucks und mechanische Robustheit gegenüber 2,54 mm Standard
• Vergoldete Berührungsstifte: geringer Berührungswiderstand, Oxidationsbeständigkeit, stabile Signalübertragung für den langfristigen Betrieb
• Hochtemperatur-PA6T-Gehäuse UL94V-0, unterstützt das Rücklauflöten, Bandspulenverpackung für Automontagelinien
• Breite Anpassung der Pin-Zahl: 2×2 bis 2×40 Positionen, OEM-Pinhöhe und Plattierungstärke verfügbar
• RoHS/REACH-konform, erfüllt globale Anforderungen an die Industrieelektronik

Beschreibung des Produkts

Allgemeine mechanische Parameter

Material- und elektrische Eigenschaften

Umwelt- und Lötführer

Produktmerkmale

1. SMT-Endgeräte mit Bottom-Entry-Gall-Wing; keine Spitze auf dem Isolator, vermeidet Komponenteninterferenzen auf der Oberschicht des PCB
2. Zwei-Reihe-Layout, Abstand von 2,0 mm, konfigurierbare Pinnenzahl von 2×2 bis 2×40 Positionen
3. Kontakt: Messinglegierungsbasis mit Gold-Over-Nickel-Beschichtung; individuell angepasste Golddicke (3 μin ~ 30 μin)
4. Gehäuse: Hochtemperatur-Thermoplast PA6T, Flammschutz UL94V-0, schwarze Farbe, widerstandsfähig gegen Rückflussthermischen Schock
5. Verpackungsstandard mit Band und Rolle; Rohrverpackung für Prototypen- und Kleinserienproduktion optional
6. Strenge Dimensionskonsistenz; stabile Kopplungskraft, reduziert das Risiko von intermittierenden Verbindungen nach wiederholten Steckzyklus

Produktvorteil

1. Einzigartiger SMT-Wert für den unteren Eingang: keine über dem Gehäuse ragenden Nadeln; die Konstrukteure können höhenempfindliche Komponenten direkt über den Steckbereich platzieren,die Flexibilität des Layouts von kompakten gestapelten Leiterplatten im Vergleich zu vertikalen SMD-Headern mit oberer Einfahrt erheblich verbessert
2. Goldbeschichtete Kontakte verhindern Oxidation; funktioniert zuverlässig in feuchten Industrieumgebungen und senkt die Feldfehlerrate für Signalkreise.
3. PA6T-Hochtemperaturgehäuse eliminiert das Schmelz-/Verformungsrisiko beim bleifreien Rückfluss, kompatibel mit Standard-SMT-Produktionslinien, keine spezielle Prozessanpassung erforderlich.
4. Breiter Spinnzahlbereich + anpassbare Plattierdicke, unterstützt Prototypen-F&E- und Massen-OEM-Projekte
5. Stabile Koppelungskraft: weder zu locker, um schlechten Kontakt zu verursachen, noch zu eng, um Montageschwierigkeiten zu verursachen.
6. Strenge Ausgangsdimensionsinspektion, konsistente Fußabdrücke; einfache Erstellung einer Fußabdrückebibliothek für Ihr PCB-Design.

Anwendung

• Industrielle Steuerungstafeln und IoT-Gateway-Module
• Eingebettete Rechner, Zusatzverbindungen für ein einziges Brett
• Smart-Home-Hardware, Sensormodule
• Medizinische elektronische Hilfsgeräte
• Netzwerkperipherische Hardware
• Elektronische Baugruppen für den Innenraum von Kraftfahrzeugen
• Verbraucherelektronik, Peripheriebildschirmmodule

Anpassungsmöglichkeiten

1. Bestätigen Sie die Anzahl der Pins: Wählen Sie die Positionen in zwei Reihen (2 × N) entsprechend Ihrer Signal-/Leistungskanalmenge.
2. Montagerichtung: wählen Sie dieseSMD für den unteren Eingangwenn Sie keine Nadelschraube auf der Oberseite des PCB benötigen; nicht auswählen, wenn Sie durchlöchendes Löten benötigen.
3. Anforderung an die Plattierung:
   • Signal-/Innenverbrauchergerät: Goldflash (3 μin ~ 6 μin) für die Kostenbilanz
   • Industrieumgebung mit hoher Luftfeuchtigkeit: wählen Sie eine höhere Golddicke ≥ 10 μin
4. Zurückströmung: Folgen Sie unserem Lötprofil; Höchsttemperatur 245 °C nicht überschreiten.
5. Paarungspartner: muss der Standard 2,0 mm Abstand des männlichen Stiftkopfes entsprechen; vor der Massenbestellung muss die mechanische Paarungshöhe überprüft werden.
6. Verpackung: ausgesuchte Bandrolle für automatische SMT; Rohr für Laborprototypen.
