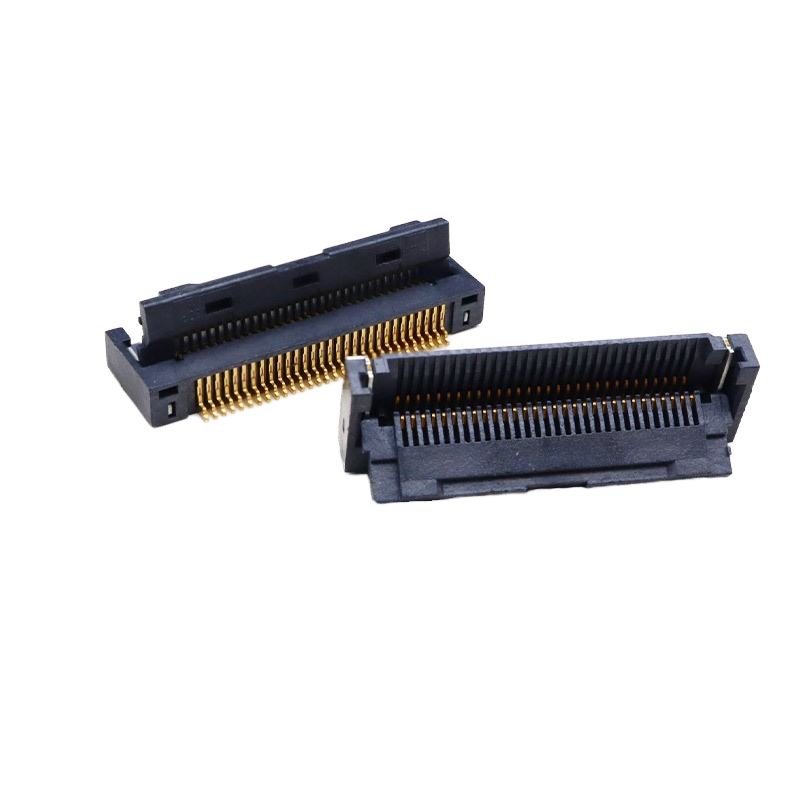

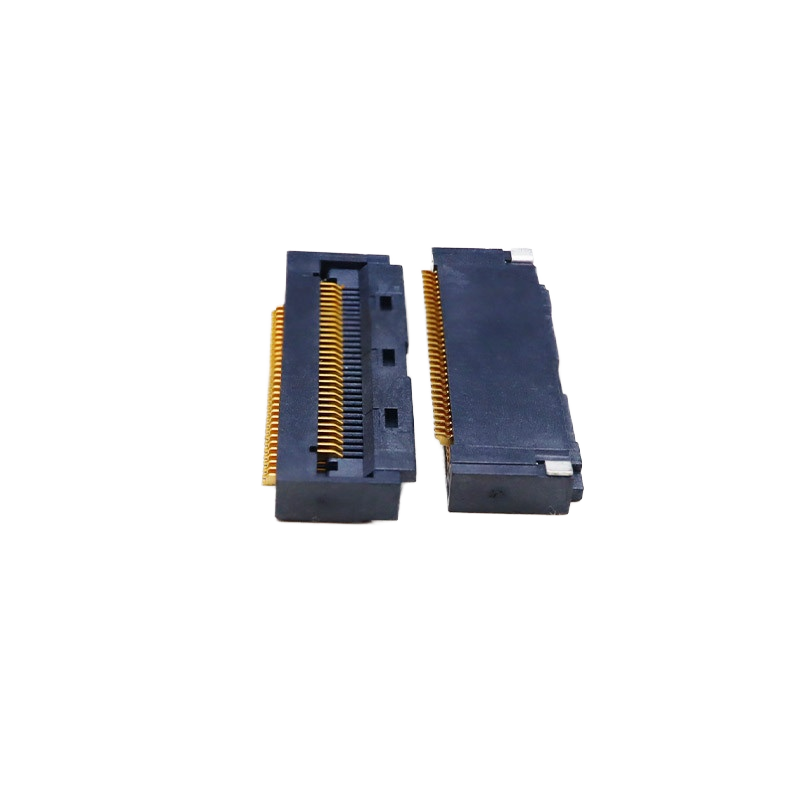

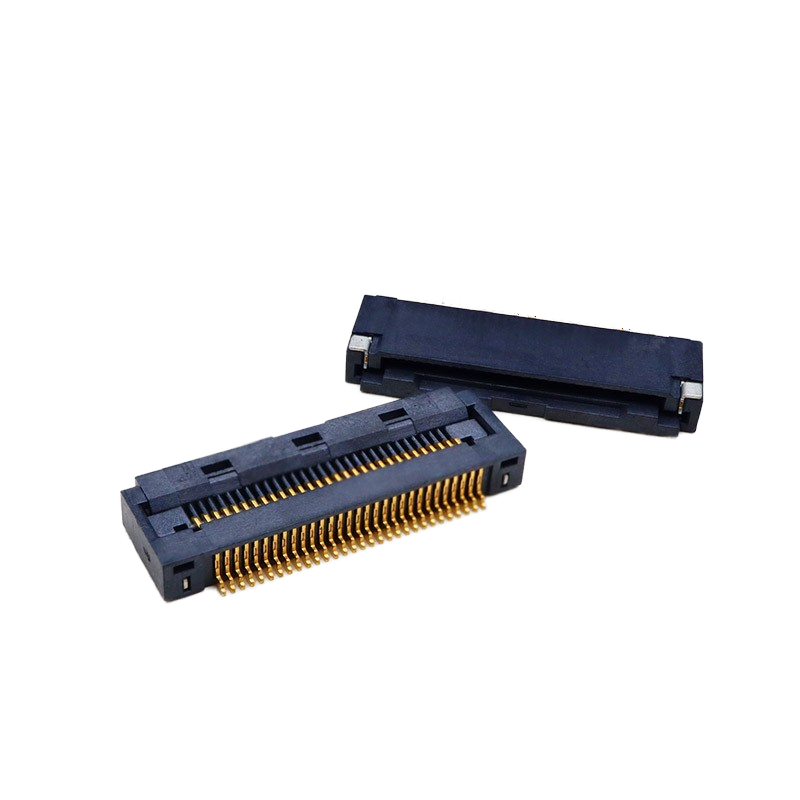

0.5mm Pitch FFC Connector Front Flip mit Verriegelungsgürtel 30 40 68P Flip Cover Down Connection H2.5 Schwarz für PCB Anwendung

0.5mm Pitch FFC Connector Front Flip mit Verriegelungsgürtel 30 40 68P Flip Cover Down Connection H2.5 Schwarz für PCB Anwendung

Herkunftsort:

Guangdong, China

Markenname:

XTKCONN

Zertifizierung:

CE,SGS,ROHS,ISO9001

Modellnummer:

FPC**-T1T1-00**-C

Kontakt mit uns
Bitte um ein Angebot
Produktdetails
Material:
LCP
Terminalmaterial:
Phosphorbronze, vergoldet
Typ:
FFC- und FPC-Anschluss
Anwendung:
Leiterplatte
Paket:
Spulen-Verpacken
Picth:
0,5 mm
Zahlungs- und Versandbedingungen
Min Bestellmenge
10 Stück
Preis
Negotiable price
Verpackung Informationen
Vakuumverpackung, Kästen im Karton
Lieferzeit
5-7 Tage
Zahlungsbedingungen
L/C, T/T, Payyal
Versorgungsmaterial-Fähigkeit
4KK Stk
Produktbeschreibung

0,5mm Pitch FFC-Steckverbinder mit Frontklappe und Verriegelungsbügel

30P / 40P / 68P | Flip-Cover-Down-Anschluss | H2,5 | Schwarz


✅Produkt-Highlights

1. Zuverlässiger ZIF / Non-ZIF Verriegelungsbügelmechanismus
Das Frontklappen-Verriegelungsdesign klemmt das FFC-Kabel fest. Verhindert Kabelverlust und Signalabfall bei kontinuierlicher Vibration; Vibrationsprüfbericht verfügbar. Löst den häufigen Ausfallschmerzpunkt billiger Flip-FFC-Steckverbinder.
2. Flache Bauhöhe von 2,5 mm
Kompakte Einbauhöhe von 2,5 mm, spart vertikalen Platz auf der Leiterplatte für schlanke Gerätedesigns.
3. 0,5 mm feine Teilung, Flip-Cover mit nach unten gerichteter Verbindung
Front-Flip-Down-Typ, einfache FFC-Einführung, kein zusätzlicher Biegeraum erforderlich.
4. Schwarzes Gehäuse, mehrere Pin-Optionen: 30P, 40P, 68P
Bereitgestellte Standard-Pin-Anzahlen für schnelle Auswahl.



Technische Spezifikationstabelle

Kategorie Artikel Spezifikation
Elektrische Leistung Teilung 0,5 mm

Nennstrom 0,5 A pro Kontakt

Nennspannung 50 V AC/DC

Isolationswiderstand ≥1000 MΩ

Kontaktwiderstand ≤30 mΩ

Spannungsfestigkeit 250 V AC für 1 Minute
Mechanische Leistung Einbauhöhe 2,5 mm

Struktur Frontklappe, nach unten gerichtete Verbindung, Verriegelungsbügel

Haltbarkeit (Steckzyklen) ≥20 Zyklen

Vibrationsprüfung Konform mit Automobil-Vibrationsstandard; Prüfbericht verfügbar
Material & Beschichtung Gehäuse Schwarzes LCP, UL94V-0 flammhemmend

Kontaktklemme Phosphorbronze

Kontaktbeschichtung Goldbeschichtung im Kontaktbereich; Zinnbeschichtung am Lötende
Umgebung Betriebstemperatur -40℃ ~ +85℃

Lagertemperatur -20℃ ~ +60℃
Lötanleitung Lötmethode SMT-Reflow-Löten

Spitzen-Reflow-Temperatur Max. 260℃ (innerhalb von 10s)

🔄 Querverweis & gleichwertiger Ersatz

Direkter Ersatz für internationale Mainstream 0,5-mm-Front-Flip-Down-FFC-Steckverbinder von weltweit bekannten Marken. Pinbelegung, Footprint & mechanische Abmessungen kompatibel. Reduzieren Sie Ihre BOM-Beschaffungskosten ohne Neugestaltung des Leiterplattenlayouts.

Hinweis: Bitte überprüfen Sie die Abmessungen und Vibrationsanforderungen für kundenspezifische Automobilprojekte vor der Massenproduktion.

0.5mm Pitch FFC Connector Front Flip mit Verriegelungsgürtel 30 40 68P Flip Cover Down Connection H2.5 Schwarz für PCB Anwendung

0.5mm Pitch FFC Connector Front Flip mit Verriegelungsgürtel 30 40 68P Flip Cover Down Connection H2.5 Schwarz für PCB Anwendung

0.5mm Pitch FFC Connector Front Flip mit Verriegelungsgürtel 30 40 68P Flip Cover Down Connection H2.5 Schwarz für PCB Anwendung


📍 Produktmerkmale

  1. Frontklappen-Verriegelungsbügelstruktur, optionale ZIF / Non-ZIF-Version
  2. Flip-Cover-Down-Anschluss, bequeme FFC-Kabelmontage
  3. H2,5 flaches Design, ideal für schlanke Consumer- und Automobilmodule
  4. LCP schwarzer Isolator, hochtemperaturbeständig für SMT-Reflow
  5. 30P / 40P / 68P Standard-Pins auf Lager


Weitere Typen zum Referenzieren:

0.5mm Pitch FFC Connector Front Flip mit Verriegelungsgürtel 30 40 68P Flip Cover Down Connection H2.5 Schwarz für PCB Anwendung

🏆 Produktvorteile

  1. Anti-Vibrations-Verriegelungsstruktur: Vermeidet intermittierende Signalausfälle durch lose FFC-Kabel und reduziert die Rücklaufquote erheblich.
  2. Standard-Leiterplatten-Footprint, direkter Ersatz, keine Leiterplattenüberarbeitung erforderlich.
  3. Hochtemperatur-LCP-Gehäuse, stabile Leistung während des SMT-Reflow-Prozesses.
  4. Strikte Konsistenz für die Massenproduktion, geringere Fehlerrate.
  5. Mehrere Pin-Optionen zur Verkürzung Ihres Projektentwicklungszyklus.


🏠 Anwendungsbereiche

  • Automobil-Borddisplay, Armaturenbrett, Fahrzeugsteuerungsmodul
  • Notebook, Tablet, tragbare Unterhaltungselektronik
  • LCD / OLED-Displaymodul
  • Tragbare medizinische Geräte
  • Smart-Home-Bedienfeld
  • Schlanke Industrie-Displayeinheit


📦 Verpackung

  • Tape & Reel (Rolle): Standard-Prägeband, geeignet für automatische SMT-Pick-and-Place-Maschinen, direkt auf der Produktionslinie des Kunden für die Massenmontage geladen.
  • Tube (Schlauchverpackung): Kunststoffschlauchverpackung, hauptsächlich für Prototypen, Kleinserienversuche oder manuelle Montageszenarien.

0.5mm Pitch FFC Connector Front Flip mit Verriegelungsgürtel 30 40 68P Flip Cover Down Connection H2.5 Schwarz für PCB Anwendung

0.5mm Pitch FFC Connector Front Flip mit Verriegelungsgürtel 30 40 68P Flip Cover Down Connection H2.5 Schwarz für PCB Anwendung

⏱️ Lieferzeit

  • Musterbestellung: 3 Werktage
  • Massenproduktionsauftrag: 1-3 Wochen, abhängig von Menge und kundenspezifischen Anforderungen


🏭 Werkszertifizierungen & Kundenservice

  • Zertifizierungen: RoHS, REACH, UL94V-0
  • MOQ: Niedrige MOQ für Großaufträge
  • Musterrichtlinie: Kostenlose Muster verfügbar, schnelle Musterlieferung
  • Kundenservice: Kundenspezifische Pin-Anzahl, Beschichtungsdicke, modifizierte Verriegelungsstruktur, Non-ZIF-Version, kundenspezifische Kennzeichnung verfügbar.


📖 Kunden-Auswahlhilfe

  1. Pin-Nummer bestätigen: 30P /40P /68P Standard; kontaktieren Sie uns für andere kundenspezifische Pin-Anzahlen
  2. Verriegelungstyp bestätigen: Wählen Sie ZIF oder Non-ZIF gemäß Ihrem Montageprozess
  3. Anwendungsumgebung: Fordern Sie für Automobilprojekte vor der Validierung einen Anti-Vibrations-Prüfbericht an
  4. FFC-Kabel: Passend zu 0,5-mm-Pitch-FFC-Flachkabel
  5. Leiterplatten-Footprint: Verwenden Sie unsere bereitgestellte Zeichnung zur Überprüfung des Leiterplattenlayouts
  6. Reflow-Löten: Befolgen Sie unser Lötprofil, um Verformungen des Gehäuses zu vermeiden

0.5mm Pitch FFC Connector Front Flip mit Verriegelungsgürtel 30 40 68P Flip Cover Down Connection H2.5 Schwarz für PCB Anwendung

0.5mm Pitch FFC Connector Front Flip mit Verriegelungsgürtel 30 40 68P Flip Cover Down Connection H2.5 Schwarz für PCB Anwendung


FAQs


1. Kann ich eine Musterbestellung aufgeben?
Ja, wir begrüßen Musterbestellungen zum Testen und zur Qualitätsprüfung. Gemischte Muster sind akzeptabel.


2. Können Sie Ihre Produkte nach unseren Anforderungen herstellen?
Ja, die Spezifikationen der Produkte können angepasst werden, wenn Sie unsere MOQ erfüllen können.


3. Wie garantieren Sie die Qualität Ihrer Produkte?
1) Wir versprechen, dass wir Ihnen innerhalb von 30 Tagen nach einem Qualitätsproblem eine Rückerstattung gewähren.

2) Strenge Inspektion während der Produktion.

3) Strenge Stichprobenprüfung der Produkte vor dem Versand und intakte Produktverpackung sind gewährleistet.


4. Welche Produktzertifizierungen haben wir?
ISO9001 und einige andere ROHS-Zertifizierungen.


5. Wie lange kann ich die Ware erhalten?
Die meisten Waren sind auf Lager; die Lieferzeit beträgt ca. 1-5 Tage nach Zahlungseingang. Für kundenspezifische Anforderungen dauert es etwas länger, wie bestätigt.


6. Welche Art von Logistik verwenden Sie für die Lieferung?
Wir liefern hauptsächlich per DHL, UPS, FEDEX, EMS und anderen Expressdiensten. Wir wählen die kostengünstigste Logistik für die Kunden. Auch die Abholung durch Ihren Spediteur wird unterstützt.


7. Warum sollten Sie bei uns kaufen?
Wir haben 16 Jahre Branchenerfahrung. Wir haben mit Tausenden von Unternehmen zusammengearbeitet. Die Produktqualität ist zuverlässig.


8. Welche Produkte verkauft Ihr Unternehmen hauptsächlich?
Die Hauptprodukte unseres Unternehmens umfassen FFC/FPC-Steckverbinder / Wafer-Steckverbinder / SIM-Karten-Steckverbinder / Speicher-Karten-Steckverbinder / USB-Steckverbinder / Typ-C-Steckverbinder / HDMI-Steckverbinder / RJ45-Serie / B-zu-B-Steckverbinder und Pin-Header-Steckverbinder usw.
