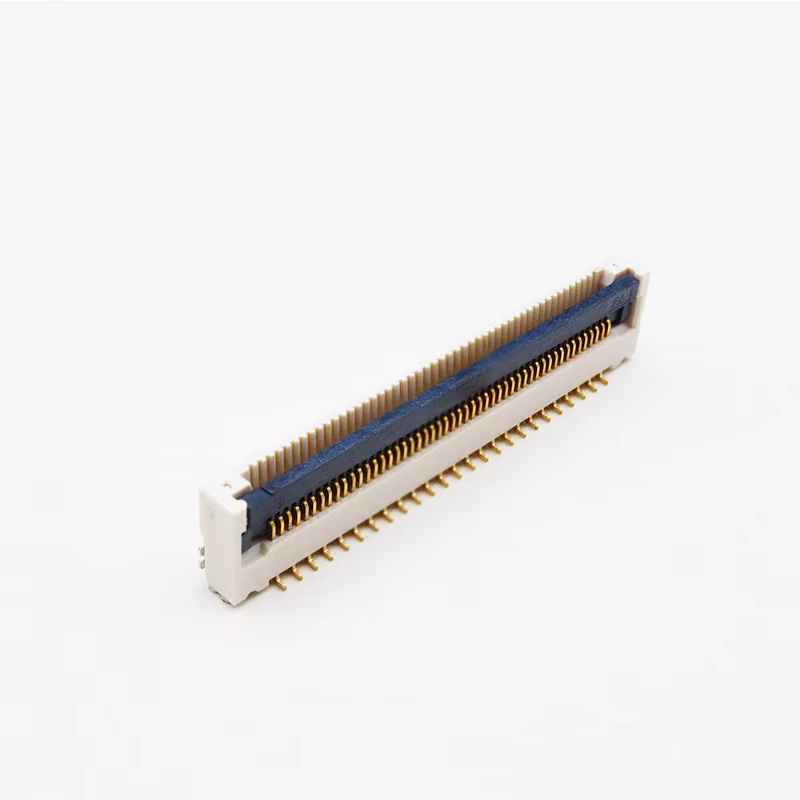

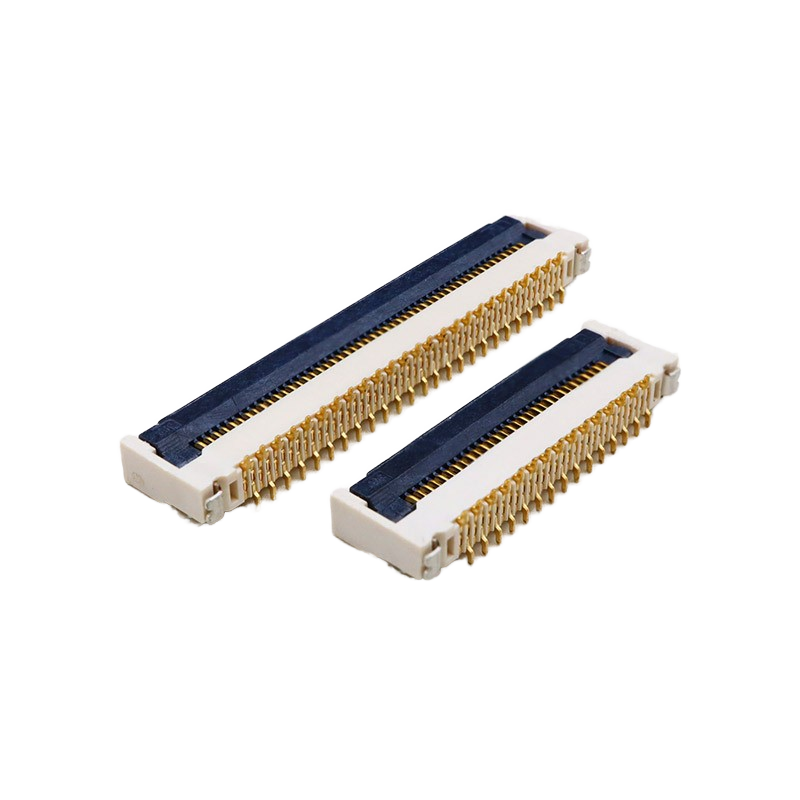

0.5mm Pitch 30/40/50P Goldplattiert H5.9 FPC-Anschluss vertikaler Patch Flip-Top mit Schloss FFC-Anschluss

0.5mm Pitch 30/40/50P Goldplattiert H5.9 FPC-Anschluss vertikaler Patch Flip-Top mit Schloss FFC-Anschluss

Herkunftsort:

Guangdong, China

Markenname:

XTKCONN

Zertifizierung:

CE,SGS,ROHS,ISO9001

Modellnummer:

FPC**-T1T1-00**-C

Kontakt mit uns
Bitte um ein Angebot
Produktdetails
Material:
LCP
Terminalmaterial:
Phosphorbronze, vergoldet
Typ:
FFC- und FPC-Anschluss
Anwendung:
Leiterplatte
Paket:
Spulen-Verpacken
Picth:
0,5 mm
Zahlungs- und Versandbedingungen
Min Bestellmenge
10 Stück
Preis
Negotiable price
Verpackung Informationen
Vakuumverpackung, Kästen im Karton
Lieferzeit
5-7 Tage
Zahlungsbedingungen
L/C, T/T, Payyal
Versorgungsmaterial-Fähigkeit
4KK Stk
Produktbeschreibung

0,5mm Pitch Flip-Top FPC-Steckverbinder | Vertikal SMT, H5,9, 30/40/50P


✅Produkt-Highlights

  1. Flip-Top ZIF-Verriegelungsmechanismus: Sicheres Flip-Top-Verriegelungsdesign verhindert FPC-Lockerung bei kontinuierlichen Vibrationen. Löst einen häufigen Schmerzpunkt: einfache Trennung & Kontaktfehler bei Fahrzeugen & tragbarer Elektronik. Nicht-ZIF-Version optional auf Anfrage.
  2. Ultra-niedrige Profilhöhe von 5,9 mm: Kompakte Stapelhöhe von 5,9 mm spart Platz auf der Leiterplatte für schlanke Consumer- & Automobil-Baugruppen.
  3. Verifizierte Vibrationsbeständigkeit: Hat strenge Vibrationstest-Zuverlässigkeitstests bestanden, stabile Kontaktleistung unter Stoß- & Erschütterungsumgebungen.
  4. Vergoldete Kontaktklemme: Hochrein Vergoldung, geringer Kontaktwiderstand, ausgezeichnete Oxidationsbeständigkeit für lange Lebensdauer.


Technische Spezifikationstabelle

Kategorie Artikel Spezifikation
Elektrische Leistung Pitch 0,5 mm
Pin-Anzahl 30P / 40P / 50P
Nennstrom 0,5A pro Kontakt
Nennspannung 50V AC/DC
Kontaktwiderstand ≤50 mΩ
Isolationswiderstand ≥1000 MΩ
Spannungsfestigkeit 250V AC für 1min
Mechanische Leistung Montagetyp Vertikaler SMT-Patch
Verriegelungstyp Flip-Top ZIF (Nicht-ZIF optional)
Stapelhöhe H5,9 mm
Einsteckzyklen ≥30 Mal
Vibrationstest Automobil-Qualitäts-Vibrationstest bestanden
Material & Beschichtung Klemmmaterial Kupferlegierung
Kontaktbeschichtung Vergoldet
Gehäusematerial LCP UL94V-0, Halogenfrei
Umgebung Betriebstemperatur -40℃ ~ +85℃
Lötanleitung Lötmethode Reflow SMT
Reflow-Temperatur Spitze 260℃ Max (10s)

🔁 Querverweis & Äquivalenter Ersatz

Direkter Ersatz für große internationale FPC-Steckverbinder-Marken. Kompatibler Footprint hält PCB-Redesigns minimal.

Geeigneter Drop-in-Ersatz für vertikale Flip-Top-FPC-Steckverbinder mit gleichem 0,5-mm-Pitch. Wir unterstützen Pin-zu-Pin-kompatible Modifikationen, falls Sie einen kundenspezifischen Footprint benötigen.

0.5mm Pitch 30/40/50P Goldplattiert H5.9 FPC-Anschluss vertikaler Patch Flip-Top mit Schloss FFC-Anschluss

0.5mm Pitch 30/40/50P Goldplattiert H5.9 FPC-Anschluss vertikaler Patch Flip-Top mit Schloss FFC-Anschluss0.5mm Pitch 30/40/50P Goldplattiert H5.9 FPC-Anschluss vertikaler Patch Flip-Top mit Schloss FFC-Anschluss



📌 Produktmerkmale

  • Flip-Top-Verriegelungsstruktur, einfaches Einstecken & Entfernen von FPC
  • Vertikales Patch-Layout, einfache PCB-Layout-Führung
  • LCP-Hochtemperaturgehäuse, hält Reflow-Löten stand
  • Halogenfrei, RoHS-konform
  • Vergoldete Kontakte für stabile Signalübertragung


Weitere Typen als Referenz:

0.5mm Pitch 30/40/50P Goldplattiert H5.9 FPC-Anschluss vertikaler Patch Flip-Top mit Schloss FFC-Anschluss

🏆 Produktvorteile

  1. Zuverlässige ZIF-Flip-Verriegelung, vermeidet effektiv FPC-Herausrutschen bei Vibrationen (löst den häufigen Ausfall-Schmerzpunkt billiger Steckverbinder)
  2. 5,9 mm schlanke Höhe, ideal für dünne Geräte mit begrenztem Platzangebot im Inneren
  3. Strenge Vibrationszuverlässigkeit verifiziert, geeignet für hochgradig stoßbelastete Szenarien in Fahrzeugen
  4. Standard-Rollenbandverpackung, direkt kompatibel mit automatischen SMT-Bestückungsmaschinen
  5. Stabile Chargenkonsistenz, geringere Ausfallrate als generische kostengünstige Steckverbinder


🛠 Anwendungsszenarien

Automobil-Innenraum-Elektronik

On-Board-Display,

Tablet,

Notebook,

Smart Wearable,

Tragbares medizinisches Gerät,

Industrielles Touchpanel,

Smart Home Steuerungsmodul


📦 Verpackung

  • Tape & Reel (Rolle): Standard-Prägeband, passend für automatische SMT-Pick-and-Place-Maschinen, direkt auf der Produktionslinie des Kunden für die Massenmontage geladen.
  • Tube (Röhrenverpackung): Kunststoffröhrenverpackung, hauptsächlich für Prototypen, Kleinserienversuche oder manuelle Montageszenarien.

0.5mm Pitch 30/40/50P Goldplattiert H5.9 FPC-Anschluss vertikaler Patch Flip-Top mit Schloss FFC-Anschluss

0.5mm Pitch 30/40/50P Goldplattiert H5.9 FPC-Anschluss vertikaler Patch Flip-Top mit Schloss FFC-Anschluss

⏱ Lieferzeit

  • Musterbestellung: 3 Werktage
  • Massenproduktionsbestellung: 1-3 Wochen, abhängig von Menge & kundenspezifischen Anforderungen


🏭 Werkszertifizierungen & Kundenservice

  • Zertifizierungen: RoHS, REACH, UL94V-0
  • MOQ: Niedriges MOQ für Großaufträge
  • Musterrichtlinie: Kostenlose Muster verfügbar, schnelle Musterlieferung
  • Kundenservice: Kundenspezifische Pin-Anzahl, Beschichtungsdicke, modifizierte Verriegelungsstruktur, Nicht-ZIF-Version, kundenspezifische Markierung verfügbar.


📖 Leitfaden zur Kundenauswahl

  1. Pin-Nummer bestätigen: 30P/40P/50P, Pitch fest auf 0,5 mm
  2. Verriegelungsauswahl: ZIF-Flip-Top für häufiges Ein-/Ausstecken von FPC; Nicht-ZIF für feste Montage
  3. Höhe: Dieses Modell hat eine feste Stapelhöhe von 5,9 mm
  4. Arbeitsumgebung: Wählen Sie diese Version, wenn Ihr Produkt kontinuierlichen Vibrationsanforderungen ausgesetzt ist
  5. Löten: Nur für SMT-Reflow-Prozess; Handlöten nicht empfohlen

0.5mm Pitch 30/40/50P Goldplattiert H5.9 FPC-Anschluss vertikaler Patch Flip-Top mit Schloss FFC-Anschluss

0.5mm Pitch 30/40/50P Goldplattiert H5.9 FPC-Anschluss vertikaler Patch Flip-Top mit Schloss FFC-Anschluss


FAQs


1. Kann ich eine Musterbestellung aufgeben?
Ja, wir begrüßen Musterbestellungen zum Testen und zur Qualitätsprüfung. Gemischte Muster sind akzeptabel.


2. Können Sie Ihre Produkte nach unseren Anforderungen herstellen?
Ja, die Spezifikationen der Produkte können angepasst werden, wenn Sie unser MOQ erfüllen können.


3. Wie garantieren Sie die Qualität Ihrer Produkte?
1) Wir versprechen, dass wir Ihnen innerhalb von 30 Tagen bei einem Qualitätsproblem eine Rückerstattung gewähren.

2) Strenge Inspektion während der Produktion.

3) Strenge Stichprobenprüfung von Produkten vor dem Versand, und intakte Produktverpackung ist gewährleistet.


4. Welche Produktzertifizierungen haben wir?
ISO9001 und einige andere ROHS-Zertifizierungen.


5. Wie lange kann ich die Ware erhalten?
Die meisten Waren sind auf Lager; die Lieferzeit beträgt ca. 1-5 Tage nach Zahlungseingang. Für kundenspezifische Anforderungen dauert es etwas länger, wie bestätigt.


6. Welche Art von Logistik verwenden Sie für die Lieferung?
Wir liefern hauptsächlich per DHL, UPS, FEDEX, EMS und anderen Expressdiensten. Wir wählen die kostengünstigste Logistik für die Kunden. Auch die Abholung durch Ihren Spediteur wird unterstützt.


7. Warum sollten Sie bei uns kaufen?
Wir haben 16 Jahre Branchenerfahrung. Wir haben mit Tausenden von Unternehmen zusammengearbeitet. Die Produktqualität ist zuverlässig.


8. Welche Produkte verkauft Ihr Unternehmen hauptsächlich?
Die Hauptprodukte unseres Unternehmens umfassen FFC/FPC-Steckverbinder / Wafer-Steckverbinder / SIM-Karten-Steckverbinder / Speicher-Karten-Steckverbinder / USB-Steckverbinder / Typ-C-Steckverbinder / HDMI-Steckverbinder / RJ45-Serie / B-zu-B-Steckverbinder und Pin-Header-Steckverbinder usw.
