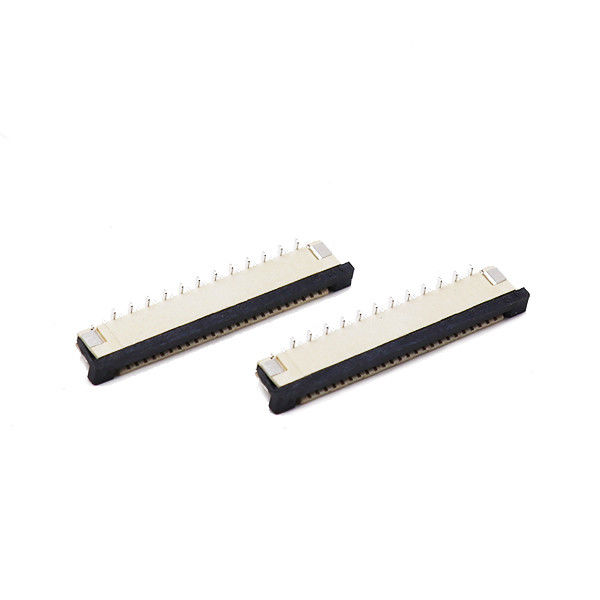

Name: 4-50 Verbindungsstück vertikales FPC Stift 1.0mm Neigungs-FPC FFC zum Leiterplatten-Verbinder
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - L*T1-0000-A
Price: 4.01 USD
Availability: InStock

Zu Hause > Produkte > Verbindungsstück FFC FPC >

4-50 Verbindungsstück vertikales FPC Stift 1.0mm Neigungs-FPC FFC zum Leiterplatten-Verbinder

1.0mm FPC FFC Verbindungsstück-Vertikale

50 Verbindungsstück-Vertikale Stift FPC FFC

1.0mm FPC zum Leiterplatten-Verbinder

Herkunftsort:

Guangdong, China

Markenname:

XTKCONN

Zertifizierung:

CE,SGS,ROHS,ISO9001

Modellnummer:

FPC ** - L*T1-0000-A

Kontakt mit uns

Bitte um ein Angebot

4-50 Verbindungsstück vertikales FPC Stift 1.0mm Neigungs-FPC FFC zum Leiterplatten-Verbinder

Produktdetails

Tonhöhe:

1,0 mm

Typ:

ZIF S/A Reverse-Typ

Positionen:

4-50pin

Sperrtyp:

Schiebeverriegelung

Überzug:

Zinnbeschichtung

Terminal/Kontakt:

Kupferlegierung

Hervorheben:

1.0mm FPC FFC Verbindungsstück-Vertikale

50 Verbindungsstück-Vertikale Stift FPC FFC

1.0mm FPC zum Leiterplatten-Verbinder

Zahlungs- und Versandbedingungen

Min Bestellmenge

500pcs

Preis

Negotiable price

Verpackung Informationen

Vakuumverpackung, Kästen im Karton

Lieferzeit

5-7 Tage

Zahlungsbedingungen

L/C, T/T, Payyal

Versorgungsmaterial-Fähigkeit

PC 4KK

Verwandte Produkte

FPC/FFC-Steckverbinder 4,65 mm Höhe 0,5 mm Pitch 0,8 A 200 V AC/DC -40 °C~80 °C PCB-Steckverbinder

Beste Preis erhalten

0.5mm FPC-Anschluss 5.4H FFC-Drahtanschlüsse Flachkabel für Touchscreen

Beste Preis erhalten

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0,5 mm Pitch 2.2H FFC/FPC Steckverbinder

Beste Preis erhalten

0.5mm Schwung 60PIN Vertikal Positivfuß 5.2H Clamshell Buckle Flat Connector Kabel Steckdose FPC FFC Kabel PCB-Anschlüsse

Beste Preis erhalten

Kontakt mit uns

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Kontaktieren Sie uns jetzt

Produktbeschreibung

VElektrische Drahtanschlüsse

Höhepunkte

Vertikaler SMT-FPC-Anschluss an das Board, Abstand von 1,0 mm, Pinnenzahl konfigurierbar von 4 bis 50 Pins.
ZIF-Flip-Lock-Aktorentwurf, geringe Einfügekraft, robuste Kabelbindung gegen Vibrationen und Kabel-Ausziehung.
Kontaktterminals aus Phosphor-Bronze, optional Zinn/Selektive Goldbeschichtung für Signalkritische Schaltungen
Vollständig mit Band und Rolle für die automatische SMT-Montage in großen Mengen verpackt; kompatibel mit Standard-Pick-and-Place-Ausrüstung.
RoHS 2.0 & REACH-konform; UL94‐V‐0 Hochtemperaturgehäuse für das Rückflusslöten
Flexible Anpassung: Pinzahl, Plattierungstärke, Kontaktart, PCB-Footprint-Modifikation und OEM-Kennzeichnung
Kosteneffiziente Einlieferungsmöglichkeiten gegenüber großen Markenäquivalenten, kurze Vorlaufzeiten für Prototypen- und Serienbestellungen

Beschreibung

Schwingung	1.0 mm
- Nein. Ich weiß nicht.Of Positionen	4-50-Pin
Typ der Montage	Vertikal / ZIF
Kontaktort	Einseitiger Kontakt
Typ	Schiebeverriegelung
Aktuelles Rating	0.5A/Pin Max
Nennspannung	50V AC/DC MAX
WiderstandVAlterung	250 V Wechselstrom, 1 Minute
Covermaterial	LCP UL94V-0 schwarz
Wohnungen	LCP UL94V-0 Natürliche
THals/Kontakt	Kupferlegierung
Plattierung	Zinnplattierung
Betriebstemperatur	-40°C bis +85°C
Vorlaufzeit	7-10 Arbeitstage

4-50 Verbindungsstück vertikales FPC Stift 1.0mm Neigungs-FPC FFC zum Leiterplatten-Verbinder

Material- und elektrische Eigenschaften

Artikel	Spezifikation	Anmerkungen
Wohnmaterial	LCP / PA6T	UL94‐V‐0 Flammschutzmittel
Werkstoff des Aktoren	PPS / LCP	Hochtemperaturbeständig
Kontakt-Terminalmaterial	Phosphor Bronze	Hohe Leistung beim Rücksprung
Alternative zur Plattierung	Kontakt- und Schweißschwanz: Matte Zinn	Für Allzwecksignale
Alternative zur Plattierung	Kontaktbereich selektives Goldplattieren (0,03 - 0,1 μm Au über Ni-Schranke)	Für Umgebungen mit hoher Luftfeuchtigkeit / hohen Vibrationen
Nennstrom	0.5 A pro Berührung	Anwendung auf Signalebene
Nennspannung	50 V Wechselstrom	Maximale Betriebsspannung
Kontaktwiderstand	≤ 30 mΩ (anfänglich)	Nach der Paarung unter Prüfbedingungen
Widerstand gegen Isolierung	≥ 500 MΩ	Gleichspannung 100 V Prüfung
Widerstand gegen Spannung	500 V Wechselstrom / 1 Minute	Keine Störung / Flash-Over

Konstruktion und technische Stärke
Wir verfügen über mehr als 20 Jahre Erfahrung in der Steckverbinderindustrie. Unsere Ingenieure können Ihre neuenProjekt: Entwurf einer neuen Werkzeugzeit: 30-45 Arbeitstage.

Wettbewerbsvorteil

Keyouda hat verschiedene Arten von Erscheinung und viele Arten von internen schematischen Produkten, hohe Qualität, Kunde zuerst, 100% Test, 0 Defekte, und kurze Lieferzeit sind unsere besten Vorteile

Zielanwendungsbranchen

Verbraucherelektronik: Displaymodule, POS-Terminals, Haushaltsgeräte, Smart Home-Panels, tragbare Handheld-Geräte
Industrielle Steuerung: Mensch-Maschine-Schnittstelle HMI, Sensormodule, industrielle Anzeige, Prüfmessgeräte
IoT & Smart Hardware: Gateway-Geräte, Überwachungskameras, Peripherie-Module für Drohnen, intelligente Beleuchtungssteuerung
Medizinische Ausrüstung: Hilfsmodule zur Überwachung von Patienten, nicht kritische Signalverbindungen für Medizinprodukte
Peripheriegeräte: Druckermodule, interne Verbindungen von Scannern, kleine LCD-Treiberplatten

Häufig gestellte Fragen

F1: Kann dieser Steckverbinder sowohl mit FPC-Flexkabeln als auch mit FFC-Flachkabeln funktionieren?
A1: Ja. Es unterstützt sowohl FPC-Kabel mit einer Dicke von 0,3 mm als auch entsprechende FFC-Flachkabel. Bitte stellen Sie sicher, dass die Orientierung der Leiterplatte der Kontaktseite des Steckers entspricht.

F2: Was geschieht, wenn ich eine FPC mit einer Dicke von mehr als 0,33 mm verwende?
A2: Ein zu dickes Flexkabel verhindert, dass sich der Flip-Lock-Aktor vollständig schließt, was zu einem unzureichenden Kontaktdruck und einem erhöhten Risiko einer intermittierenden Verbindung führt.Befolgen Sie die empfohlene Flexdicke.

F3: Ist dieser Steckverbinder für die Automobilindustrie geeignet?
A3: Die Standardversion ist für Verbraucher und allgemeine industrielle Anwendungen bestimmt.Bitte kontaktieren Sie unser Vertriebsteam für eine veränderte Variante der Automobil-Klasse mit verbesserten Material- und Prüfstandards..

F4: Kann ich diesen Steckverbinder anstelle von SMT-Wiederlauf manuell löten?
A4: Handlöten ist nur für das Debuggen von Prototypen zulässig; auf das Kunststoffgehäuse darf keine Wärme aufgetragen werden; die Zeit des Ein-Pin-Lötens ist auf weniger als 5 Sekunden begrenzt.Handlöten wird für die Massenproduktion NICHT empfohlen.

F5: Was ist der Unterschied zwischen einem Front-Flip- und einem Back-Flip-ZIF-Aktor?
A5: Vorder-Flippen: die Verriegelung befindet sich auf der Einfügeseite des FPC, einfache manuelle Bedienung; Rück-Flippen: die Verriegelung befindet sich gegenüber der Einfügeseite,bietet eine überlegene Kabelbindungskraft für eine schwingungsstarke Umgebung.

F6: Können Sie den PCB-Fussabdruck für unser bestehendes Projekt zum Ersatz des alten Designs ändern?
A6: Ja, der Service zur Bearbeitung von Fußabdrücken steht zur Verfügung. Bitte stellen Sie Ihre Original-PCB-Zeichnung zur Verfügung; unser Ingenieurteam wird die Machbarkeit und die NRE-Kosten bewerten.

F7: Was ist die MOQ und die Vorlaufzeit der Proben?
A7: Kostenlose technischen Proben zur Verfügung; Vorlaufzeit für Proben 1-3 Werktage. MOQ für die Massenproduktion hängt von der Konfiguration ab; Standardteile aus Band und Rolle unterstützen niedrige MOQ-Bestellungen.
