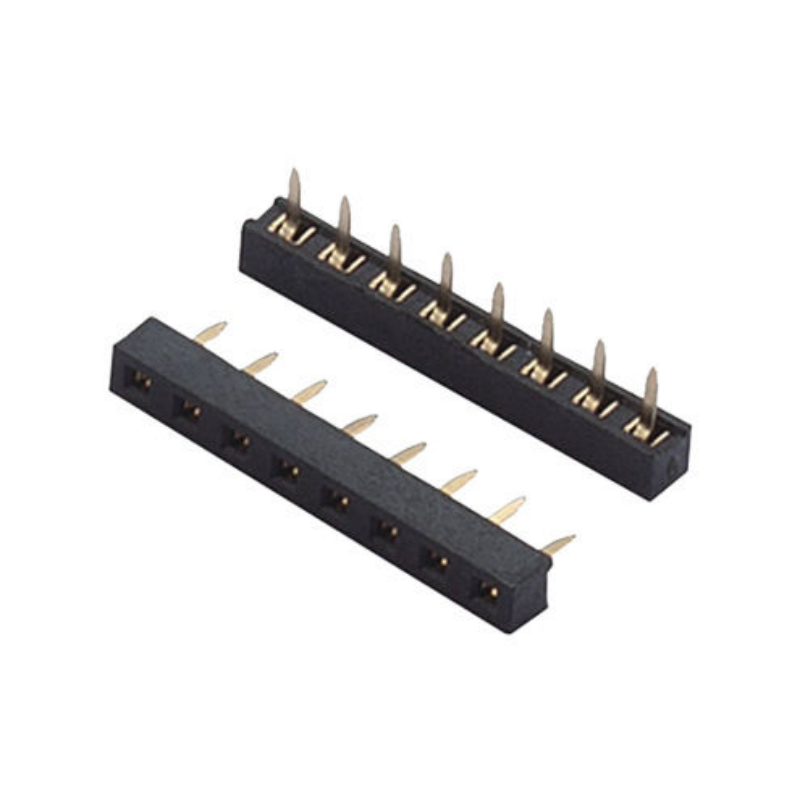

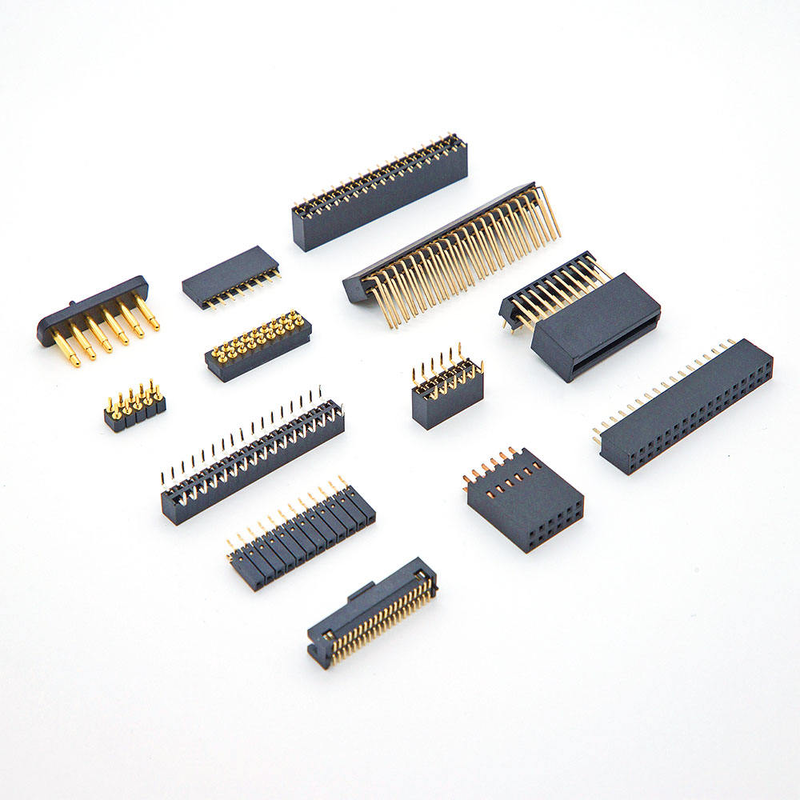

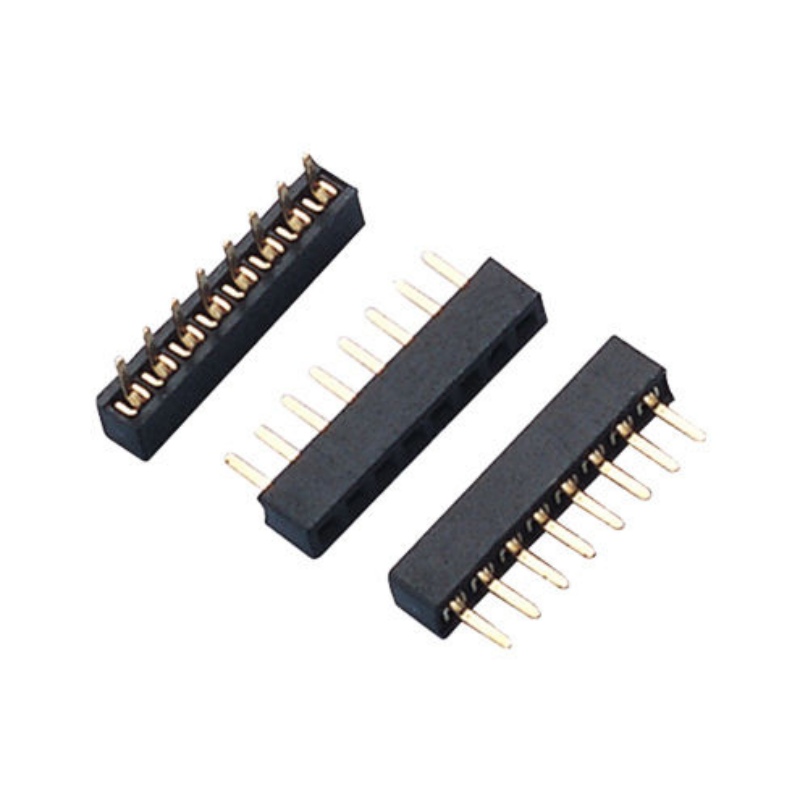

Anschlüsse für PCB-Frauen-Header-Pin-Socket
Ausgesucht
✅ Reich an mechanischer Anpassung: Gerade Spitze / Rechtswinkel / SMT-Mollflügel-Endungen; benutzerdefinierte Plastikisolatorhöhe verfügbar
✅ SMT-fähige Lösung: Optionale Pick-and-Place-Kappe für eine stabile Vakuum-Düsen-Aufnahme während der automatischen Platzierung
✅ Produktionsorientierte Verpackung: Standard-Rohrverpackung; Tape & Reel optional für die direkte Zufuhr in SMT-Pick-and-Place-Maschinen
✅ Weite Abdeckung der Pin-Zahl: Einzelreihe: 2-50 Positionen; Doppelreihe: 4-100 Positionen
✅ Mehrere Plattierungsmöglichkeiten: Zinn- / selektive Goldplattierung für signalkritische oder kosteneffiziente Projekte
✅ RoHS-konform, hochtemperaturisoliert für das Rücklauflöten
Beschreibung des Produkts
| Artikel |
Spezifikation |
| Nennstrom |
1.0 A pro Berührung |
| Nennspannung |
100 V Wechselstrom |
| Max. Kontaktwiderstand |
≤ 20 mΩ |
| Min. Dämmungswiderstand |
≥ 500 MΩ |
| Widerstand gegen Spannung |
500 V Wechselstrom / 1 Minute |
Mechanische Leistung
| Artikel |
Spezifikation |
| Schwingung |
1.27 mm (0,050 Zoll) |
| Zeilenkonfiguration |
Einfach- / Doppel-Reihe |
| Endungsstil |
Gerade THT / rechte Winkel THT / SMT Möwenflügel |
| Paarungszyklen |
Zinnplattierung: ≤ 50 Zyklen; Goldplattierung: ≥ 500 Zyklen |
| Betriebstemperatur |
-40 °C bis +105 °C |
Umwelt und Löten
| Kategorie |
Einzelheiten |
| Isolationsgehäuse |
Standard: PA6T / LCP, UL94V-0 Flammschutzmittel; benutzerdefinierte Höhe verfügbar |
| Kontaktmaterial |
Phosphorbronz (C5191) für stabile Federleistung und Müdigkeitshemmung |
| Plattierung |
Unterschicht: Nickel-Basis; Veredelung: Matte Zinn / Selektives Gold (Golddicke nach Maßgabe) |
| Einhaltung der Vorschriften |
RoHS- und REACH-konform |
| Lötprofil |
Befolgen Sie das Profil des Rückflusssystems IPC/JEDEC J-STD-020; überschreiten Sie nicht den Wärmewiderstand des Isolators |
| Aufbewahrung |
Anti-ESD-Verpackung; Trockenlagerung zur Vermeidung der Endoxidation |
Kompatibilität und Querverweise
Fußabdruck-kompatibler Drop-in-Ersatz für die beliebte 1,27 mm weibliche Kopf-Serie von Molex, JAE, TE Connectivity, Samtec.
- Übereinstimmt mit PCB-Footprint, Pitch, Matching-Schnittstelle; überprüfen Sie die genaue Pin-Zählung, Gehäusehöhe, Endung und Plattierung vor dem Layoutfrieren.
- Wir können Ihnen für Ihren Validierungstest eine Querverweiszeichnung und eine Probe zur Verfügung stellen.
Anmerkung: Nicht Original-OEM-Teile, funktionell gleichwertige Alternative zur Kostensenkung und zur Risikominderung der Lieferkette.
Produktmerkmale
- Konfigurierbar für mehrere Strukturen: gerade, rechtwinklig, SMT-Mauw-Flügel; individuelle Isolierhöhe, um den Einschränkungen der Stapelhöhe gerecht zu werden
- Optionale Pick-and-Place-Kappe: löst das Problem der schlechten Vakuum-Pick-up für die SMT-Version auf automatischen Montagelinie
- Phosphor-Bronze-Kontakt mit mehreren Fingern: stabile Kontaktkraft, gute Antivibrationsleistung
- mit einem Gehäuse aus Kunststoff, das hochtemperaturbeständig ist und für das Rücklauflöten geeignet ist
- Flexible Plattierungswahl: Zinn für kostensensitive statische Verbindung; selektives Gold für die Signalübertragung im Hochzyklus / in schwierigen Umgebungen
Produktvorteil
- Fabrik-direkte Anpassung: Änderung der Gehäusehöhe, Pin-Zählung, Endung und Plattierung ohne enorme Werkzeugkosten für mittelgroße Aufträge
- Zwei Produktionsverpackungsmöglichkeiten: Rohr für Prototypen/kleines Volumen; Band und Rolle zur direkten Zufuhr in SMT-Pick-and-Place-Maschinen, keine zweite Umverpackung erforderlich
- Kurze Vorlaufzeit für die Prüfung des Entwurfs
- Strenge Dimensionelle Koplanaritätskontrolle für die SMT-Version zur Verringerung der Lötfehlerrate
- Kostenwirksame Alternative zu eingeführten Markenanschlüssen, die das Risiko einer Mangelversorgung mit Bauteilen verringert
Anwendung
- Module für die industrielle Steuerung
- Medizinische Ausrüstung, interne Anschlüsse von Bord zu Bord
- Instrumente und Messgeräte
- IoT-Gateway, Sensormodule
- Verbraucherelektronik Kompakt-PCB-Verbindungen
- Einbauplatten für Automatisierungsausrüstung
Verpackungsmethode
- Rohrverpackung (Standard): Anti-statisches Kunststoffrohr, ideal für Labor-Prototypen, kleine Chargen manuelle Montage. Kann nicht direkt in SMT automatische Pick-and-Place-Maschine eingespeist werden.
- Band und Rolle (optional): Trägerband + Abdeckband auf Rolle, entspricht der Norm EIA‐481. Direkt für SMT-Automatikbauleitungen verwendbar.
Wichtig: Bei der Anfrage müssen Sie den Verpackungstyp klar angeben, denn die Verpackung bestimmt die Kompatibilität Ihrer SMT-Linie.
Vorlaufzeit
- Musterbestellung: 3 Arbeitstage
- Massenproduktionsbestellungen: 1-3 Wochen, je nach Menge und Komplexität der Anpassung
Fabrikzertifizierung und kundenspezifischer Service
- Zertifizierungen: ISO9001, RoHS-Konformität
- Musterpolitik:Kostenlose Proben unterstützt, schnelle Probenlieferung
- MOQ: Standardteil MOQ:1000 Stück; kundenspezifische Teile unterliegen Werkzeuganforderungen
- Anpassungsfähige Elemente: Anzahl der Nadeln, Isolationshöhe, Gerade/Rechteck/SMT-Typ, Goldplattierungstärke, Aktivierung/Deaktivierung der Pick-up-Kappe, spezielles Gehäuse.
Auswahlführer für Ingenieure (Ingenieurstipps)
- Bestätigen Sie den Abstand: 1,27 mm; Bestätigen Sie die Zeile: Einzelzeile / Doppelzeile, Gesamtpositionen.
- Bestätigen Sie die Beendigung: Gerade THT / Rechtswinkel / SMT Möwenflügel. Für SMT-Projekte bestätigen Sie, ob eine Pick-and-Place-Kappe erforderlich ist.
- Definition der Gehäusehöhe des Isolators (Standard oder individuell).
- Wählen Sie die Beschichtung aus: Zinn für die statische Verbindung; Goldbeschichtung für häufige Paarung oder Anwendung in rauen Umgebungen.
- Kritisch: Wählen Sie die Verpackung aus: Rohr für die manuelle Montage; Band und Rolle, wenn Sie eine automatische SMT-Produktionslinie betreiben.
- Für den Ersatz: Geben Sie die Originalteilnummer an; wir bieten Ihnen eine Zeichnung und eine Probe zur Validierung Ihrer Platte an.
- Senden Sie uns Ihre Spezifikation oder mechanische Zeichnung für Angebot und Mustervereinbarung.
Häufig gestellte Fragen
F: Kann ich ein paar Proben bekommen?
A: Ja, einige Proben sind kostenlos.
F: Wen kann ich kontaktieren, wenn ich eine technische Frage habe?
A: Wir verfügen über ein erfahrenes Team von technischen Vertriebsmitarbeitern, die bereit sind, alle Fragen zu beantworten und Sie bei Ihrem Projekt zu unterstützen.
F: Wenn bei Erhalt der Ware defekte Produkte auftreten, wie geht man damit um?
1. Es ist unmöglich, dass die Ware vor dem Versand nicht gut ist; wir haben viele Kontrollen, um zu bestätigen, dass die Produkte keine Probleme haben. Dann, wenn es passiert, werden wir die Verantwortung tragen.
2Erstens: warum, wie und wie dies geschieht und wie es in Zukunft kontrolliert werden kann; eine Tabelle wird zur Überprüfung bereitgestellt.
3Zweitens: Diskussion über die Lösungen.
4Schließlich übernehmen wir alle Gebühren bei Rücksendung und Umtausch der Ware oder bei Verlusten.
F: Wie gewährleisten Sie die Rechte an meinen Waren?
A: Die Bestellung wird genau wie angefordert angeordnet, wir werden die Verpackung und die Menge vor der Lieferung doppelt überprüfen. Auch werden wir Fotos Ihrer Waren machen, wenn erforderlich oder notwendig.
F: Welche Zahlung kann akzeptiert werden?
1Die Zahlungsbedingungen können je nach Menge und Erzeugnis flexibel sein.
2Normalerweise bevorzugen wir für neue Kunden 100% T/T vor dem Versand oder 30% T/T im Voraus vor dem Versand.
