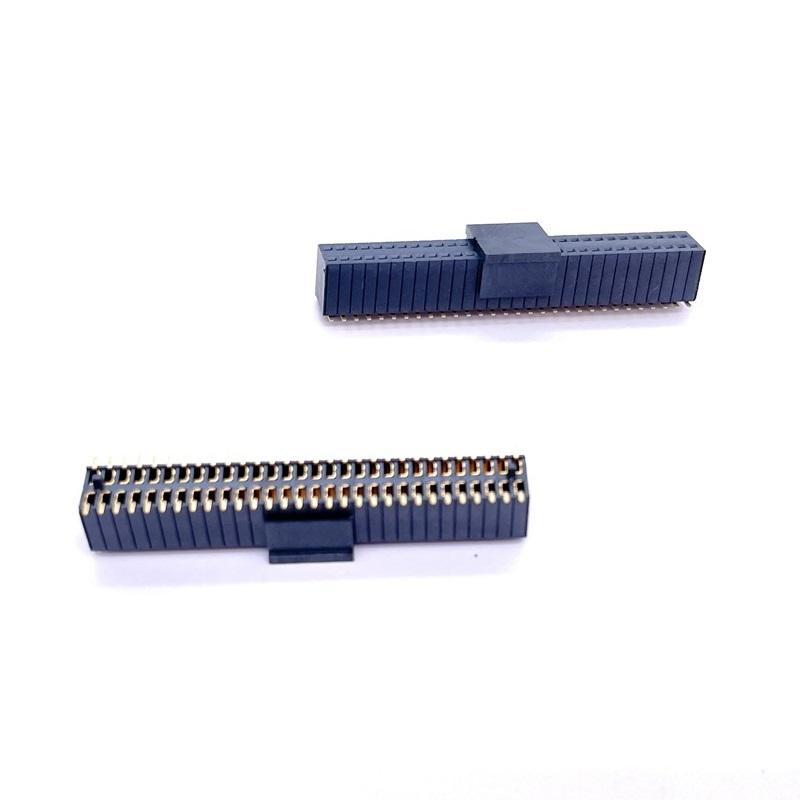

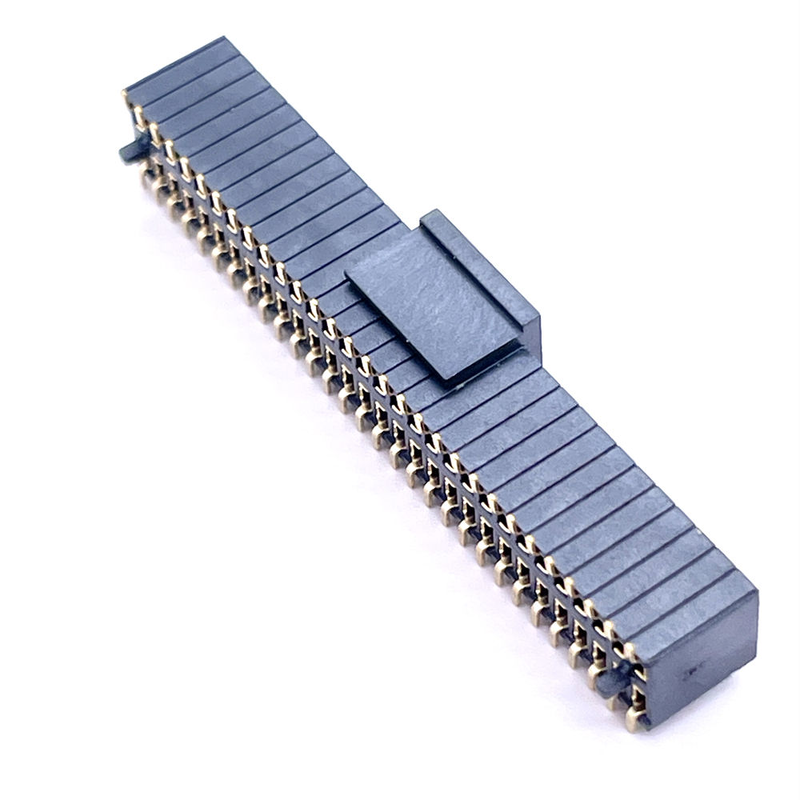

Anschlüsse für PCB-Frauen-Header-Pin-Socket

Ausgesucht

✅ Flexible individuelle Optionen: Gerade / Rechtswinkel / SMT-Festung; anpassbare Kunststoffgehäusehöhe
✅ Eingebettete echte Pick-and-Place-Kappe für die vollautomatische SMT-Montage
✅ Standard-Tape & Reel-Verpackung, direkt kompatibel mit SMT-Pick-and-Place-Maschinen
✅ IP67-Wasserdichtheit, optimiert für die Verbindung von PV- und PCB-PCBs in schwierigen Umgebungen
✅ Messingkontakt, stabile Signal- und Leistungsübertragung, zwei-reihe 2×30-Pin 60-Positions-Konfiguration

Beschreibung des Produkts

Mechanische Leistung

Umwelt und Löten

Kompatibilität und Querverweise

Nur für die Referenz von Ingenieuren; überprüfen Sie vor der Freisetzung der PCB immer die Fußabdruck- und IP-Bewertung

• Funktionales Äquivalent für Molex, TE, JAE 2,54 mm Doppelreihe-Frauenkopfreihe
• Drop-in mechanische & elektrische Übereinstimmung für die meisten Standard 2×30-Pin 2,54 mm rechtwinklig SMT weibliche Kopf-Layouts
• Hauptunterschied: Dieses Modell verfügt über eine IP67-Dichtung und eine echte SMT-Pick-and-Place-Kappe; viele OEM-Standardversionen verfügen nicht über eine wasserdichte Funktion und eine Pick-and-Place-Kappe.

Anmerkung: Bitte senden Sie die Ziel-OEM-Teilnummer, wir können eine genaue Übersichtsbestätigung und einen Vergleich der Zeichnungen bereitstellen.

Produktmerkmale

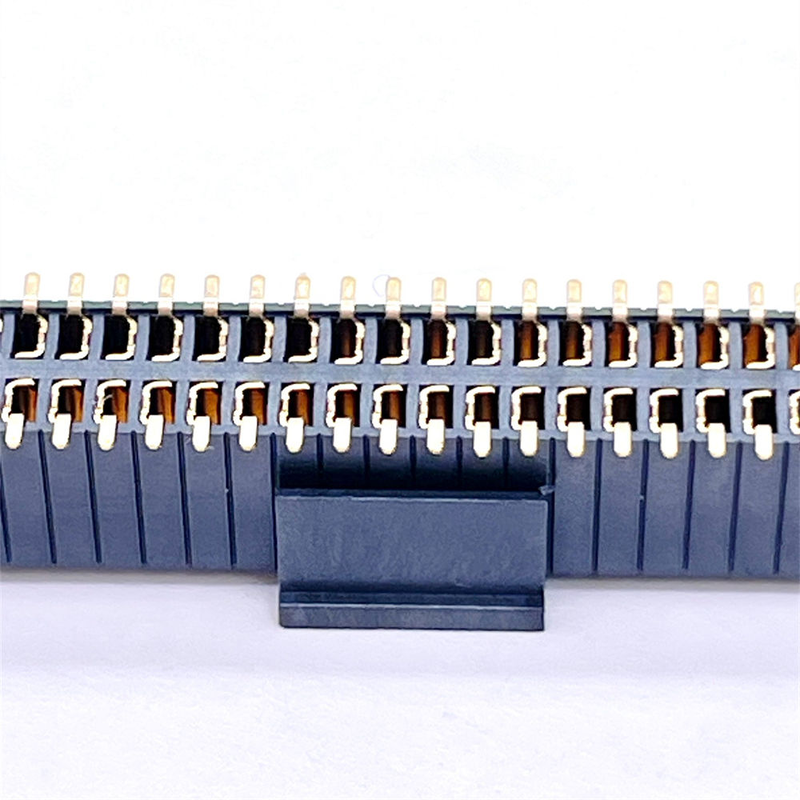

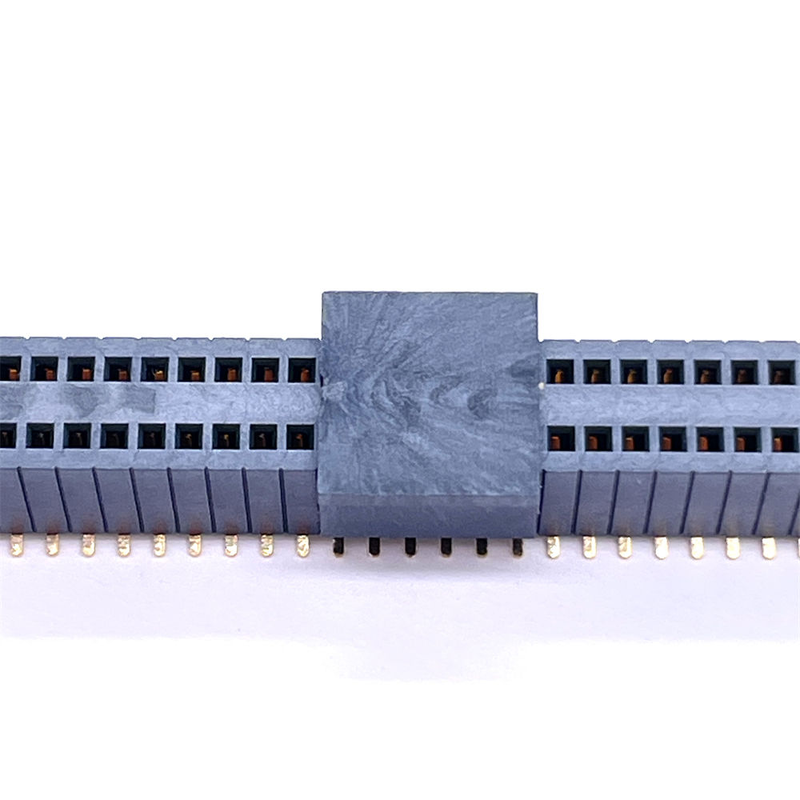

1. Wirkliche physikalische SMT-Abspielkappe, keine Scheinkappe; stabile Düsenhaftung für eine SMT-Hochgeschwindigkeitsproduktionslinie
2. IP67 versiegelte Struktur, staub- und wasserdicht, geeignet für Außenphotovoltaikgeräte
3. Messingkontakte gewährleisten einen geringen Widerstand und eine stabile Leitfähigkeit im langfristigen Betrieb
4. Richtigwinkel 90° SMT-Layout, spart vertikalen Platz auf der Leiterplatte
5. Mehrdimensionale kundenspezifische Unterstützung: Pinnenausrichtung, Gehäusehöhe, Plattierungstärke, Pinnenzahl
6. Tape & Reel-Ausgabe entspricht der EIA‐481-Norm für automatische Montagelinie

Produktvorteil

🔹 Schmerzpunkt lösen: Viele 2,54 mm SMT-Frauen-Header verwenden ein Fake-Cap-Design, das Pick-Miss verursacht; unsere Real-Cap verbessert die SMT-Platzierungsleistung
🔹 IP67-Wasserdichtheit; die meisten 2,54 mm-Kopffflächen auf dem Markt haben keine wasserdichte Qualität
🔹 Flexible Anpassung ohne hohe einmalige Ingenieurskosten für mittelgroße Aufträge
🔹 Band-und-Roll-Ready, Teile gehen direkt auf den SMT-Feeder, keine sekundäre manuelle Handhabung erforderlich
🔹 Strenge Batch-to-Batch-Konsistenz für die Massenproduktion von PV- und industriellen PCBs

Anwendung

• Photovoltaik-Solarstromgeräte, Solarumrichter-PCB-Module
• Schaltplatten für die industrielle Steuerung im Außenbereich
• Robuste IoT-Terminals für den Außenbereich
• Module zur Verbindung von Sensoren für die Industrie
• Signal in rauen Umgebungen und Verbindung von Board-to-Board mit geringer Leistung

Verpackungsmethode

1. Rohrverpackung (Standard): Anti-statisches Kunststoffrohr, ideal für Labor-Prototypen, kleine Chargen manuelle Montage. Kann nicht direkt in SMT automatische Pick-and-Place-Maschine eingespeist werden.
2. Band und Rolle (optional): Trägerband + Abdeckband auf Rolle, entspricht der Norm EIA‐481. Direkt für SMT-Automatikbauleitungen verwendbar.

Wichtig: Bei der Anfrage müssen Sie den Verpackungstyp klar angeben, denn die Verpackung bestimmt die Kompatibilität Ihrer SMT-Linie.

Vorlaufzeit

• Musterbestellung: 3 Arbeitstage
• Massenproduktionsbestellungen: 1-3 Wochen, je nach Menge und Komplexität der Anpassung

Fabrikzertifizierung und kundenspezifischer Service

• Zertifizierungen: ISO9001, RoHS-Konformität
• Musterpolitik:Kostenlose Proben unterstützt, schnelle Probenlieferung
• MOQ: Standardteil MOQ:1000 Stück; kundenspezifische Teile unterliegen Werkzeuganforderungen
• Anpassungsfähige Elemente: Anzahl der Nadeln, Isolationshöhe, Gerade/Rechteck/SMT-Typ, Goldplattierungstärke, Aktivierung/Deaktivierung der Pick-up-Kappe, spezielles Gehäuse.

Auswahlführer für Ingenieure (Ingenieurstipps)

1. Bestätigen Sie vor der Einführung drei Kernparameter: Anzahl der Nadeln ((2×30), Montagestil ((SMT-Rechteck), erforderlicher Schutzgrad (IP67).
2. Bestätigen Sie die SMT-Produktionsanforderung: muss ausgewählt werdenVerpackung mit Band und RollenWenn Sie eine automatische Auswahl und Platzierung betreiben, kann die Rohrverpackung keine Automatiken versorgen.
3. Auswahl der Plattierung: Goldplattierung für ein hohes Paarungszyklus-/hohe Zuverlässigkeitsszenario; Zinnplattierung für kostensensitive statische Anschlüsse.
4. Rückflusslöten: Folgen Sie unserer Spezifikation für den Rückflussprofil; eine zu lange Hochtemperaturdauer schädigt das IP67-Dichtungsgehäuse.
5. Schicken Sie uns Ihre PCB-Footprint oder die Teilnummer Ihres Zielkonkurrenten; unser Engineering-Team wird die Gebrauchstauglichkeit Ihres Projekts überprüfen.
