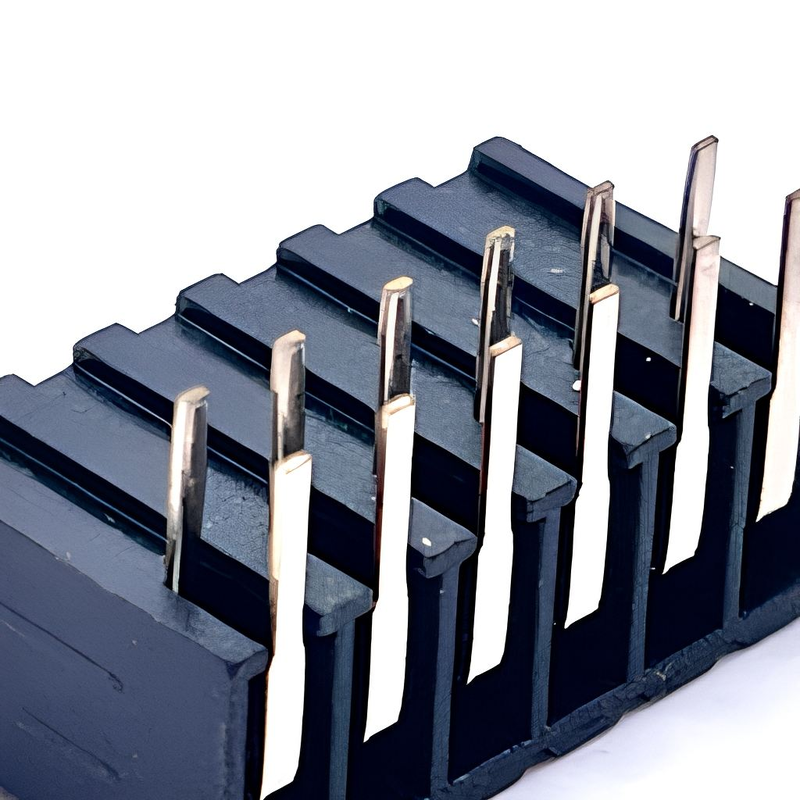

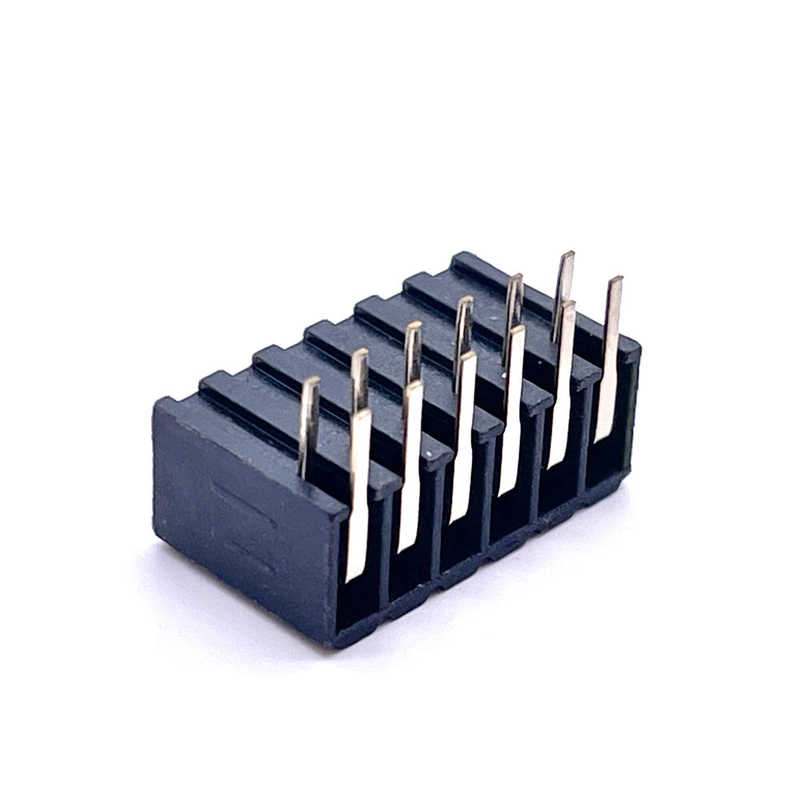

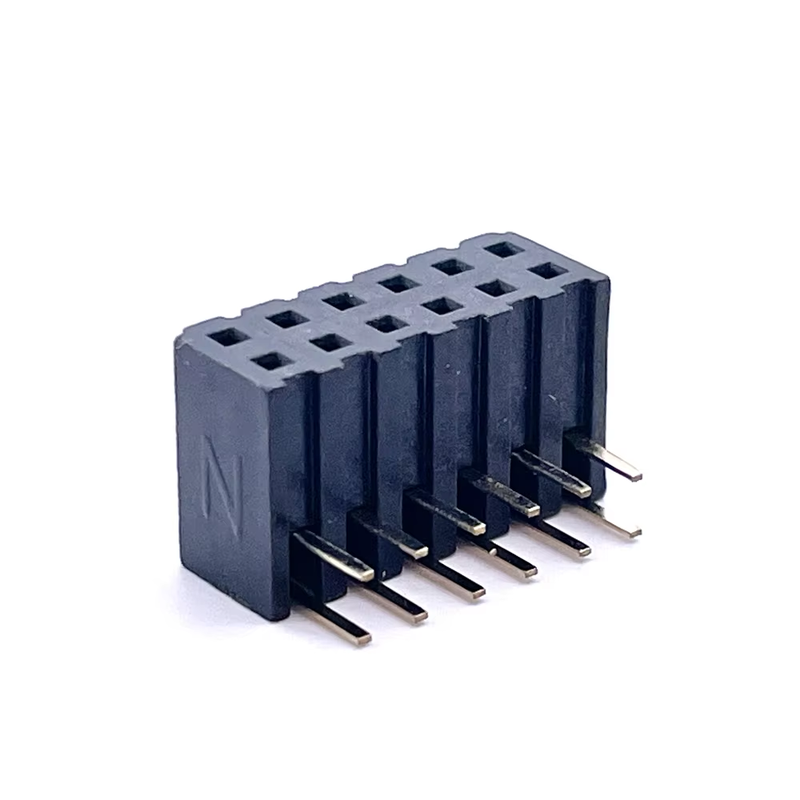

2.0mm Pitch Brass weibliche 12-Pin-Kopfhaut für Automotive PCB-Panel Mount Magnetische Bulgin Audio Jack-Anschluss

Kompakter 12-Pin-Frauenkopf mit sicherer Verriegelung, geringer Mathehöhe und schwingungsbeständigem Anschlussdesign.
Konzipiert für PCB-Platten, Audio-Schnittstellen, Steuergeräte und kompakte elektronische Baugruppen, bei denen Platz, Aufbewahrung und Verbindungsstabilität entscheidend sind.

Produkthinweise

• 2.0mm Pitch. 12-Pin-Frauenkopf.- Kompakte Anordnung für platzbeschränkte PCB-Konstruktionen.

• ZIF- und nicht-ZIF-SperroptionenDie Verriegelungsstruktur wird entsprechend der Frequenz der Verriegelung, der Kabelbindung und den Anforderungen an die Montage ausgewählt.

• Stabile PaarungshaltungDie Verriegelungsstruktur verhindert die Trennung der Steckverbinder und die Bewegung des Kontakts unter mechanischem Schock und Vibrationen.

• Niedrige Höhe- für kompakte PCB- und Plattenbaugruppen optimiert; die genaue Höhe kann an das Paarungssystem angepasst werden.

• Schwingungsbeständiges Design- geeignet für Fahrzeug- und Geräteumgebungen, in denen wiederholte Vibrationen Mikrobewegungen an der Kontaktoberfläche verursachen können.

• Kontakte aus Messing eine praktische Balance zwischen Leitfähigkeit, mechanischer Festigkeit und Fertigbarkeit herstellen.

• Integration von PCB / Panel- in verschiedenen Konfigurationen für unterschiedliche Montage- und Montageanforderungen erhältlich.

Technische Spezifikation

Elektrische Leistung

Mechanische Leistung

Material, Plattierung und Umwelt

Produktmerkmale

• 20,0 mm Abstand

• 12-Stift-Frauenkonfiguration

• Kontakte aus Messing

• ZIF- und Nicht-ZIF-Sperroptionen

• Niedrige Paarungshöhe

• Schwingungsbeständige Aufbewahrung

• Optionen für die Montage von Leiterplatten / Platten

• Optionen für die Gold-/Zinnplattierung

• Materialoptionen für die Automobilindustrie

• Optionen für die Einhaltung der RoHS/REACH-Vorschriften

• Maßgeschneiderter Fußabdruck und Gehäuseabmessungen

• Verpackung aus Rohr/Rolle

• Unterstützung der Prototypen- und Massenproduktion

Produktvorteile

1. Sichere Verriegelung für Vibrationsanwendungen

DieZIF- / Nicht-ZIF-Sperrkonstruktionist so konstruiert, dass eine kontrollierte Kopplung und Aufbewahrung zwischen dem Steckverbinder und seiner Kopplungskomponente gewährleistet ist.

Dies ist besonders nützlich in PCB-Ausrüstungen für Automobile, bei denen Vibrationen, Schocks und wiederholte mechanische Bewegungen die Steckbindung beeinträchtigen können.

2. Niedriges Paarungsdesign

Eine reduzierte Mattenhöhe hilft den Ingenieuren, vertikalen Platz zu sparen, ohne den 2,0 mm hohen Abstand zu verändern.

Dadurch eignet sich der Steckverbinder für kompakte Steuerplatten, Audiomodule, Instrumententafeln und platzsparende elektronische Baugruppen.

3. Messing-Kontaktstruktur

Messingkontakte bieten mechanische Festigkeit und stabile Kontaktgeometrie und unterstützen gleichzeitig verschiedene Plattierungsoptionen entsprechend den Anforderungen an Strom, Signal und Umwelt.

4Entworfen um den Montageprozess herum

Durch verschiedene End- und Verpackungsmöglichkeiten kann das gleiche Grundverbindungskonzept an folgende Anwendungen angepasst werden:

• Automatisierte SMT-Montage

• PCB-Durch-Loch-Anlage

• Manuelle Produktion

• Fahrzeugpaneelanlage

• Bauwerke mit geringem Bauvolumen

Kompatibel/Alternative zu internationalen Verbindungsmarken

Diese 2,0 mm große 12-Stift-Frauenkopf kann alsAlternative Quelle für vergleichbare Steckverbinderfamilien von TE Connectivity, Hirose und anderen internationalen Steckverbinderherstellern, vorbehaltlich der Übereinstimmung:

• Schwingung

• Anzahl der Pins

• Kontaktvereinbarung

• PCB-Fußabdruck

• Höhe der Paare

• Verriegelungsmethode

• Kontaktplattierung

• Elektrotechnische Einstufung

• Mechanische Umhüllungen

Für Ersatzprojekte können Ingenieure dieOriginalteilnummer, Zeichnung oder PCB-AbdruckWir können die Kompatibilität der Dimensionen überprüfen und eine passende Konfiguration empfehlen.

Wichtig:“Kompatibel/alternativ” bedeutet, dass ein Ersatzteil auf der Grundlage mechanischer und elektrischer Anforderungen bewertet werden kann..

Anwendung

Elektronik für die Automobilindustrie

• Fahrzeugsteuerungen

• Instrumentenkreise

• Informations- und Unterhaltungssysteme

• Geräuschsteuerungsmodule

• Fahrzeugkommunikationsmodule

• Elektronik zur Körperkontrolle

• Elektrische Innenplatten

Industrie- und Verbraucherelektronik

• Kontrollplatten

• Audiogeräte

• Eingebettete Steuerungen

• Anzeigemodule

• Industrielle Schnittstellen

• Kompakte PCB-Baugruppen
