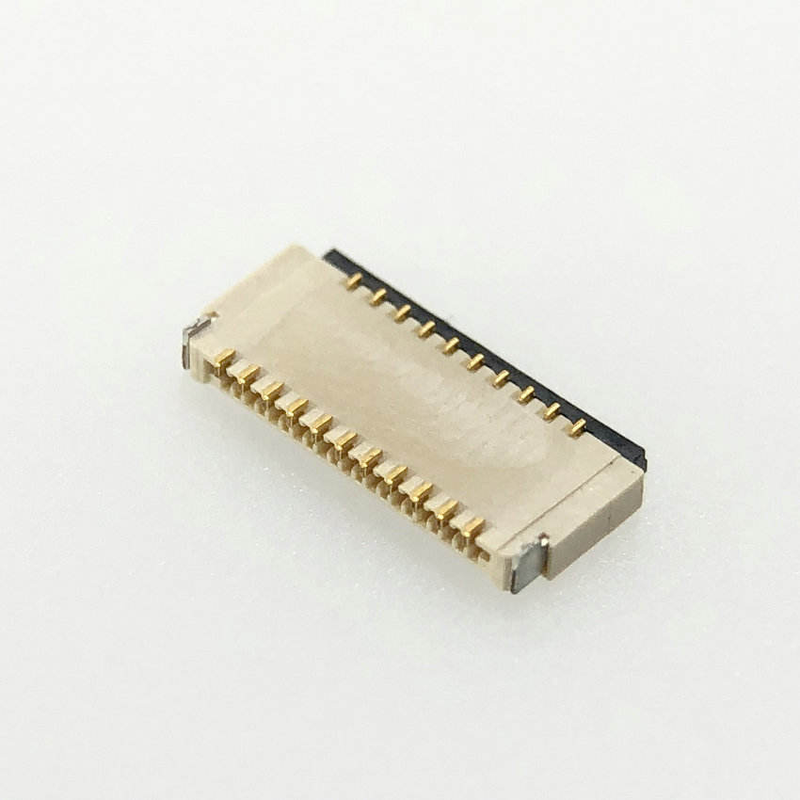

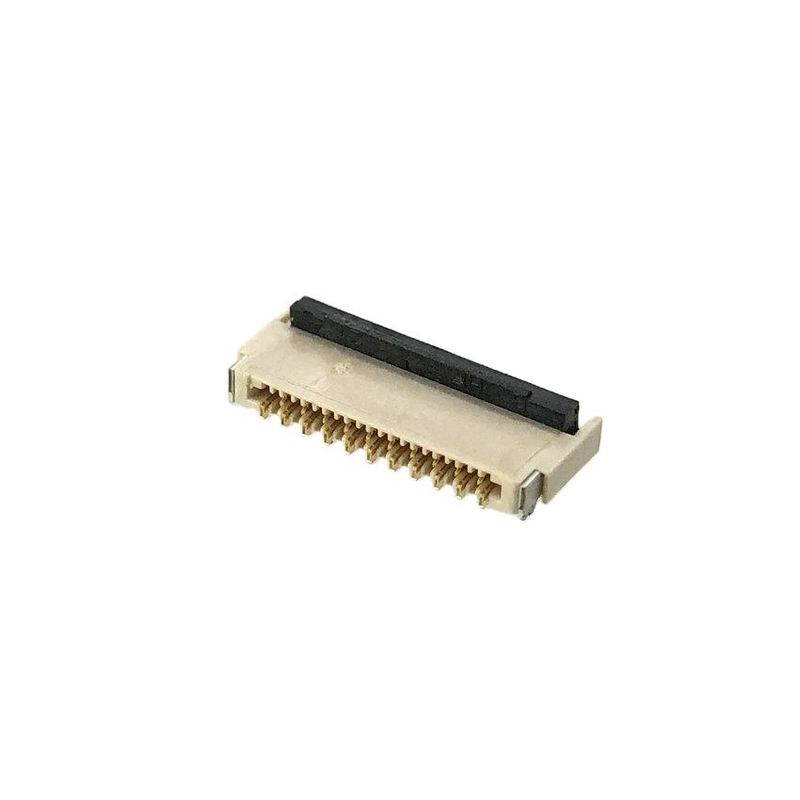

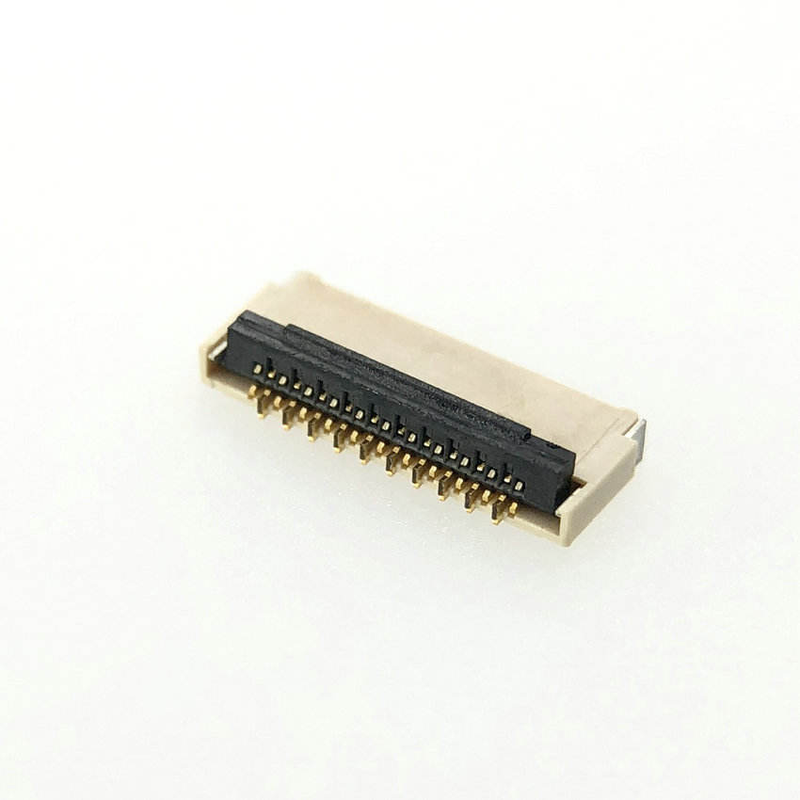

0,3mm Pitch FFC FPC Stecker 9 17 21 25 31 35 -61 Pin Zweiseitig SMT Rechtwinklig Höhe 0,9mm

Produkt-Highlights

0,3 mm Pitch zweiseitiger Kontakt rechtwinkliger SMT FFC/FPC-Stecker, 0,9 mm extrem niedrige gesteckte Höhe, unterstützt ZIF / Non-ZIF-Verriegelungsaktuator mit fester taktiler Klick-in-Verriegelungsrückmeldung. Bestandene strenge mehrachsige Vibrationstests, stabile Kontaktwiderstände bei Stoß und Vibration, vermeidet intermittierende Signalabfälle. Mehrfach-Pin-Optionen: 9-17-21-25-31-35-61P. LCP UL94-V0 Hochtemperaturgehäuse, doppelseitige Goldkontakte, RoHS-konform, für hochdichte schlanke PCB-Verbindungen.

.

Vollständige technische Spezifikationen

Elektrische Spezifikationen

Mechanische Leistungsparameter

Material & Beschichtung / Umwelt & Löten

Kompatible / Alternative internationale Mainstream-Gegenstücke

Direkte mechanische und elektrische Drop-in-Alternative für Mainstream-Serien:

• Hirose: FH26 / FH35 Serie
• JAE: FB8 / FL2 Serie
• Molex: 54809 / 501912 Serie
• Kyocera 6844 Serie

Produktmerkmale

• 0,3 mm feiner Pitch, rechtwinkliges zweiseitiges Kontaktdesign, mehrere Pin-Anzahlen: 9/17/21/25/31/35/61P
• Extrem niedrige gesteckte Höhe von 0,9 mm, ideal für mechanische Einschränkungen von schlanken Produkten
• Optionaler ZIF / Non-ZIF Flip-Lock-Aktuator; klare Klick-Rückmeldung verhindert versehentliches Herausziehen des FPC
• Zweiseitige Federkontakte, ausgezeichnete Anti-Vibrations- und Anti-Schock-Leistung, sorgt für stabile Signalübertragung
• LCP UL94-V0 hochtemperaturbeständiger Isolator, kompatibel mit Standard-bleifreiem SMT-Reflow-Prozess
• Vergoldeter Kontaktbereich, geringer Kontaktwiderstand, Anti-Oxidation für lange Lebensdauer
• Zweiseitige SMT-Terminierung, kompakter Footprint; keine eingeschränkte Routing-Zone unter dem Stecker für flexible PCB-Layouts
• Passend für Standard-0,2 mm dicke FPC/FFC-Flachkabel
• RoHS-konform; anpassbare Pin-Anzahl, Beschichtungsdicke, Aktuatorversion auf Anfrage

Weitere Typen als Referenz:

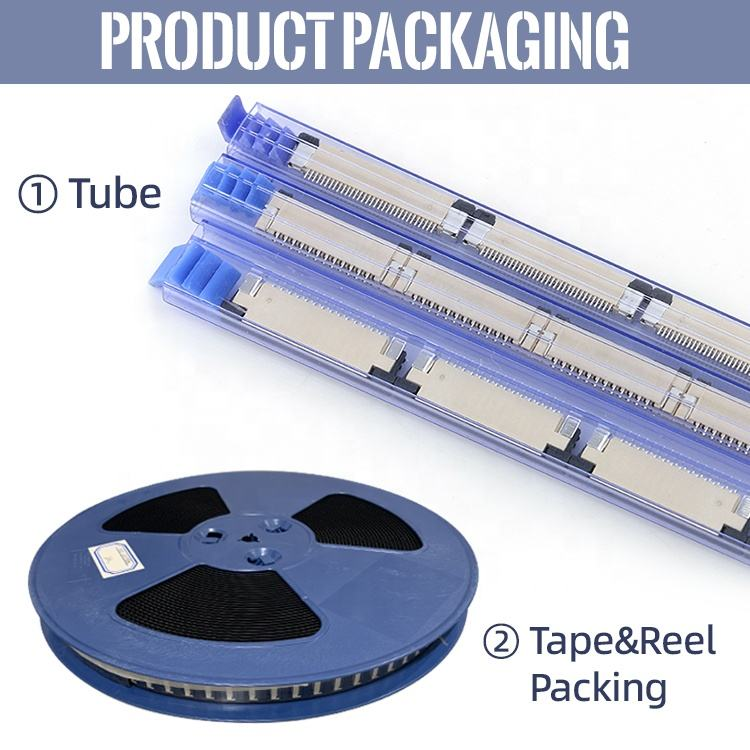

Verpackungsmethode

• Rolle (Tape-and-Reel): Standard-Prägebandrolle, vollständig konform mit IEC 60286-3, direkt kompatibel mit SMT-Automaten, für Massenfertigung
• Röhrenverpackung: Auf spezielle Anfrage erhältlich, hauptsächlich für manuelle Prototypenmontage; nicht für automatische SMT-Platzierung geeignet.

Fabrikzertifizierung & Kundenservice

• Zertifizierungen: RoHS-konform; Inhouse-Labor für Vibrations-, thermische Schock- und Steckzyklus-Zuverlässigkeitstests
• Musterrichtlinie: Kostenlose Muster / schnelle Musterlieferung
• MOQ: 1000 Stück für Standardteile; kundenspezifische Teile unterliegen der Zeichnungsprüfung
• Individualisierung: Anpassung von Pin-Anzahl, Goldbeschichtungsdicke, Aktuatortyp, Hinzufügen von Polarisationsschlüssel; kundenspezifische Tape-and-Reel-Spezifikation
• Lieferzeit: Muster 3 Werktage; Massenproduktionsaufträge 1-3 Wochen je nach Bestellmenge

FAQs

1. Kann ich eine Musterbestellung haben?
Ja, wir begrüßen Musterbestellungen zum Testen und zur Qualitätsprüfung. Gemischte Muster sind akzeptabel.

2. Können Sie Ihre Produkte nach unseren Wünschen herstellen?
Ja, die Spezifikationen der Produkte können angepasst werden, wenn Sie unseren MOQ erfüllen können.

3. Wie garantieren Sie die Qualität Ihrer Produkte?
1) Wir versprechen, dass wir Ihnen innerhalb von 30 Tagen bei Qualitätsproblemen eine Rückgabe gewähren.

2) Strenge Prüfung während der Produktion.

3) Strenge Stichprobenprüfung der Produkte vor dem Versand und Sicherstellung einer intakten Produktverpackung.

4. Welche Produktzertifizierungen haben wir?
ISO9001 und einige andere ROHS-Zertifizierungen.

5. Wie lange kann ich die Ware erhalten?
Die meisten Waren sind auf Lager; die Lieferzeit beträgt etwa 1-5 Tage nach Zahlungseingang. Für kundenspezifische Anforderungen dauert es etwas länger, wie bestätigt.

6. Welche Art von Logistik verwenden Sie für die Lieferung?
Wir liefern hauptsächlich per DHL, UPS, FEDEX, EMS und anderen Expressdiensten. Wir wählen die kostengünstigste Logistik für die Kunden. Auch Abholung durch Ihren Spediteur wird unterstützt.

7. Warum sollten Sie bei uns kaufen?
Wir haben 16 Jahre Branchenerfahrung. Wir haben mit Tausenden von Unternehmen zusammengearbeitet. Die Produktqualität ist zuverlässig.

8. Welche Produkte verkauft Ihr Unternehmen hauptsächlich?
Die Hauptprodukte unseres Unternehmens umfassen FFC/FPC-Steckverbinder / Wafer-Steckverbinder / SIM-Karten-Steckverbinder / Speicher-Karten-Steckverbinder / USB-Steckverbinder / Typ-C-Steckverbinder / HDMI-Steckverbinder / RJ45-Serie / B-zu-B-Steckverbinder und Pin-Header-Steckverbinder usw.
