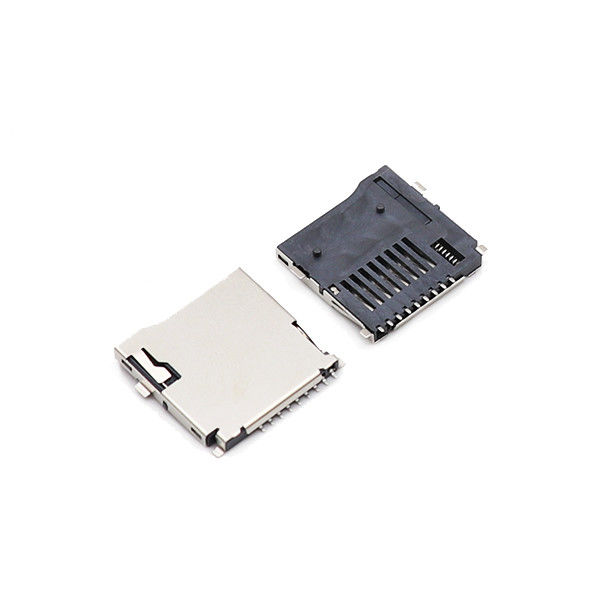

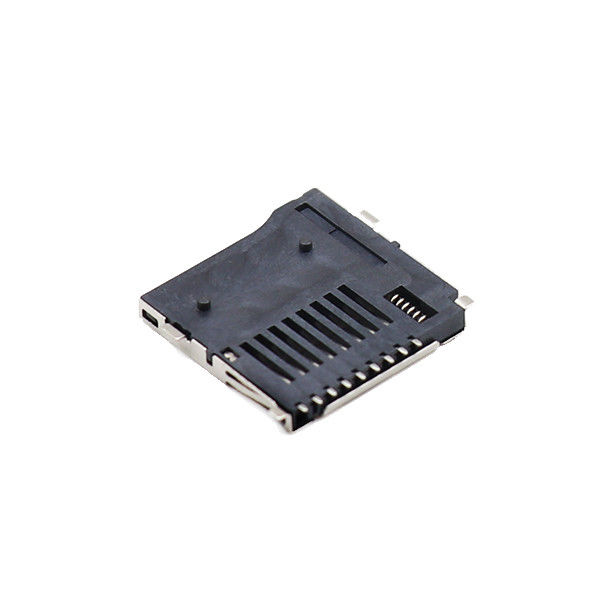

T-Flash Push-Push weiblicher Micro SD-Kartenleser Steckdosenadapter Speicherkartenanschluss
Produkthinweise
- SMT-Schalt-Schalt-Verriegelungsmechanismus, Klick-zu-Sperren und Klick-zu-Auswerfen, kein zusätzliches Werkzeug für den Betrieb der TF/microSD-Karte erforderlich
- Ein eingebauter Kartenerkennungsschalter für Echtzeit-Signalfeedback zum Ein-/Ausführen der Karte für die Host-Firmware-Logik.
- Hochtemperatur-LCP-Gehäuse + hochelastische Phosphor-Bronz-Kontakte mit Goldbeschichtung, stabile Hochgeschwindigkeitssignalübertragung für UHS-I, vollkomplete Kompatibilität mit MicroSD / microSDHC / microSDXC.
- Optimierte Cam-Struktur für ein gleichbleibendes taktiles Feedback, geringeres Risiko von Steckkarten unter Vibrationen und einem breiten Temperaturbereich.
- Standard-SMT-Fußabdruck, drop-in kompatibel für das Mainstream-PCB-Layout, passt direkt in die automatisierte Pick-and-Place & Reflow-Produktionslinie.
- Erfolgreicher industrieller Zuverlässigkeitstest: mehr als 5.000 Paarungszyklen, breiter Temperaturbereich, RoHS- und Low-Halogen-konform für den globalen Marktzugang
Spezifikationen
| Typ der Montage |
SMT |
| Nr. der Positionen |
9p |
| Aktuelles Rating |
0.5A |
| Betriebsspannung |
10V Wechselstrom (RMS) / Gleichstrom |
| Kontaktwiderstand |
20m Ohm |
| Widerstand gegen Isolierung |
100 mAhm/min |
| Betriebstemperatur |
-25°C bis +85°C |
| Speichertemperatur |
-10°C bis +85°C |
| Nennspannung |
50 V |
| Material des Hauptkörpers |
LCP, UL94V-0 |
| Kontakt |
Kupferlegierung |
| Widerstand gegen Spannung |
500 V |
| Geschlecht |
Weiblich |
| Preisschluss |
F.O.B. |
| Haltbarkeitszyklen |
10,000 Zyklen |
| Vorlaufzeit |
7-10 Arbeitstage |
| Typ des Ejektors |
Schub-Schub; Schub-Zug, Scharnier, Schachteltyp |
Allgemeine mechanische Parameter
| Artikel |
Spezifikation |
| Art der Ware |
Einheitliche Anschlüsse |
| Kompatible Karte |
für die Berechnung der Leistung der in Anhang I der Verordnung (EU) Nr. 648/2012 aufgeführten Leistungen |
| Betriebsmodus |
Schieben-Schieben (Click-Lock / Click-Eject) |
| Kontaktmenge |
8 Signalkontakte + 1 Kartenerkennungsschalterkontakt |
| Dauerhaftigkeit der Paarung |
Min. 5.000 Ein-/Aus-Zyklen |
| Einsetzungskraft |
8-15 N |
| Auswurfschlag |
Minimal ca. 3,0 mm |
| Kartenerkennungsschalter |
Normal geschlossen (NC) |
| Montageverfahren |
SMT Oberflächenhalter |
| Vermeidung von Fehlinsertierungen |
Mechanische Umkehrschutzkonstruktion |
Material- und elektrische Eigenschaften
| Artikel |
Spezifikation |
| Kontaktmaterial |
Phosphor-Bronzlegierung, auf der Berührungsfläche vergoldet |
| Wohnmaterial |
Hochtemperatur-LCP (Flüssigkristallpolymer) |
| Muscheldrüsen |
Edelstahl, Passivierung mit Nickel |
| Nennstrom |
0.5 A pro Anschlagspin |
| Nennspannung |
10 V Gleichstrom |
| Anfänglicher Kontaktwiderstand |
≤ 100 mΩ |
| Widerstand gegen Isolierung |
≥ 1000 MΩ |
| Dielektrische Spannung |
AC 500 Vrms, 1 Minute, keine Störung |
| Signalunterstützung |
UHS‐I, rückwärtskompatibel mit SPI SD-Busmodus |
Umwelt- und Lötrichtlinien
| Artikel |
Spezifikation |
| Betriebstemperaturbereich |
-40 °C bis +85 °C |
| Speichertemperaturbereich |
-40 °C bis +85 °C |
| Luftfeuchtigkeit |
Maximal 95% RH, nicht kondensierend |
| Schwingungswiderstand |
10-55 Hz, Amplitude 1,52 mm, 2 Stunden pro Achse, keine mechanischen Beschädigungen / intermittierender Kontakt |
| Profil für das Rückflusslöten |
Höchsttemperatur 260 °C ±5 °C; Aufenthaltszeit über 183 °C ≤90 s; Gesamthöchstdauer ≤10 s |
| Manuelles Löten |
Max. 2 Mal; Lötzeit ≤ 3-5 Sekunden bei 255 °C |
| Einhaltung der Vorschriften |
RoHS 2.0, REACH SVHC, Halogenarme Stoffe IEC 61249-2-21 |
Wettbewerbsvorteile der Produkte
- Verbesserung der Zuverlässigkeit des Mechanismus: Optimierter interner Kammschritt, geringere Ausfallrate bei festgesperrter Sperre oder Ausstoßfreiheit im Vergleich zu generischen Marktsteckdosen; stabiles taktiles Feedback bei hohen-niedrigen Temperaturzyklus.
- Produktionsfreundliche SMT-Konstruktion: Verstärkte Haltfussflächen zur Verringerung des Komponentenkipp-/Grabsteinrisikos während des Rückflusses; flache und einheitliche Lötplatten verbessern die Ausbeute für die Massenproduktion
- Konsistente Signalintegrität: Goldbeschichtete Kontaktstrahlen halten nach Tausenden von Zyklen einen geringen Kontaktwiderstand bei und vermeiden so intermittierende Lese- und Schreibfehler bei Datenspeichern
- Die weltweite Einhaltung ist bereit: Vollständiger Materialbericht verfügbar (IMDS, GADSL), Unterstützung des Kunden EU / Nordamerika Zertifizierungsprojekt
- Flexible Lieferlösung: Standardteile vorrätig; maßgeschneiderte Höhe, Schalterlogik (NO/NC), Modifikation des Fußabdrucks für OEM-Projekte
- Ingenieurorientierte Unterstützung: Datenblatt, 3D-STEP-Datei, PCB-Footprint-Bibliothek, Prüfbericht zur schnellen Hardwarevalidierung
Zielanwendungsbranchen
- Industrie IoT & Embedded Controller: Datenlogger, Sensorgateways, Edge Computing Module, intelligente Zähler
- Videoaufnahmegeräte: Dashcam, Körperkamera, Überwachungskamera, Aktionskamera
- Intelligente Verbraucherhardware: intelligente Lautsprecher, tragbares Endgerät, tragbares Medizinprodukt, tragbare Prüfer
- Drohnen und Robotik: Speicher für Flugleiter, Lokalprotokoll für Roboter
- Smart Home & Security: Zugangssteuerungsterminal, Alarm-Panel, lokales Speichergateway
- Geräte für den Automobil-Aftermarket: Fahrzeug-DVR, Ausbau des Bord-Peripherie-Speichers
Verarbeitungsschritte
Stempelung / Einspritzung -> Überprüfung vor der Fertigung -> automatische Maschinensteckplatte -> zusammengebaute Rückdeckung -> elektrische Prüfung -> Druckprüfung -> Flachheitstest--> Erscheinungsprüfung--> FQC-Prüfung--> Lagerung.
Hauptexportmärkte
- Asien Australien
- Osteuropa, Mittlerer Osten/Afrika
- Nordamerika Westeuropa
- Zentralamerika und Südamerika
Unsere Dienstleistungen
| Preisschluss |
* FOB Shenzhen |
| Zahlungsbedingungen |
* T/T, PayPal |
| Lieferung |
* UPS, DHL, FEDEX, TNT
* Wählen Sie den wirtschaftlichsten und effizientesten Weg.
* Senden Sie die Tracking-Nummer an u nach der Lieferung.
|
| Proben |
* Kostenlose Proben werden auf Anfrage zugesandt.
* Die Vorlaufzeit für die Proben beträgt 3-5 Tage nach Bestätigung.
|
Verpackung und Versand
FOB-Hafen: Shenzhen
Vorlaufzeit: 7 Arbeitstage
Verpackung: Walze in Karton
Zahlungsmethode: im Voraus TT, T/T, L/C, PayPal usw.
Lieferdetails: 7 bis 10 Werktage nach Bestätigung der Bestellung.
Primäre Wettbewerbsvorteile
- Kleine Bestellungen akzeptiert
- Fabrikdirekte Ausfuhr
- Mit 20 Jahren Berufserfahrung als Hersteller von Präzisionsverbindungen
- Kostenlose Proben sind erhältlich
- Schnelle Lieferung
- Grünes Produkt
- Starkes Forschungs- und Entwicklungsteam
- Erfahrenes Personal
- ISO9001 und ROHS
Häufig gestellte Fragen
F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind eine Fabrik mit mehr als 10 Jahren Erfahrung in der Steckverbinderindustrie.
F: Lieferzeit?
A: Im Allgemeinen 5-7 Tage für Standardprodukte in einer Menge von 10.000 Stück.
F: Liefern Sie Proben? Ist es kostenlos oder kostenpflichtig?
A: Für Prüf- oder Qualitätsbewertungszwecke stehen immer kostenlose Proben zur Verfügung.
F: Welche Zahlungsbedingungen haben Sie?
A: Die Zahlungsbedingungen sind flexibel: T/T, PayPal, L/C, D/A, D/P, Western Union, , etc. Und Sie können auf Alibaba mit Ihrer Kreditkarte bezahlen.
F: Wird eine kleine Bestellung von weniger als 100 Stück akzeptiert?
A: Ja, bitte kontaktieren Sie uns; wir senden Ihnen einen Link für eine kleine Bestellung.
