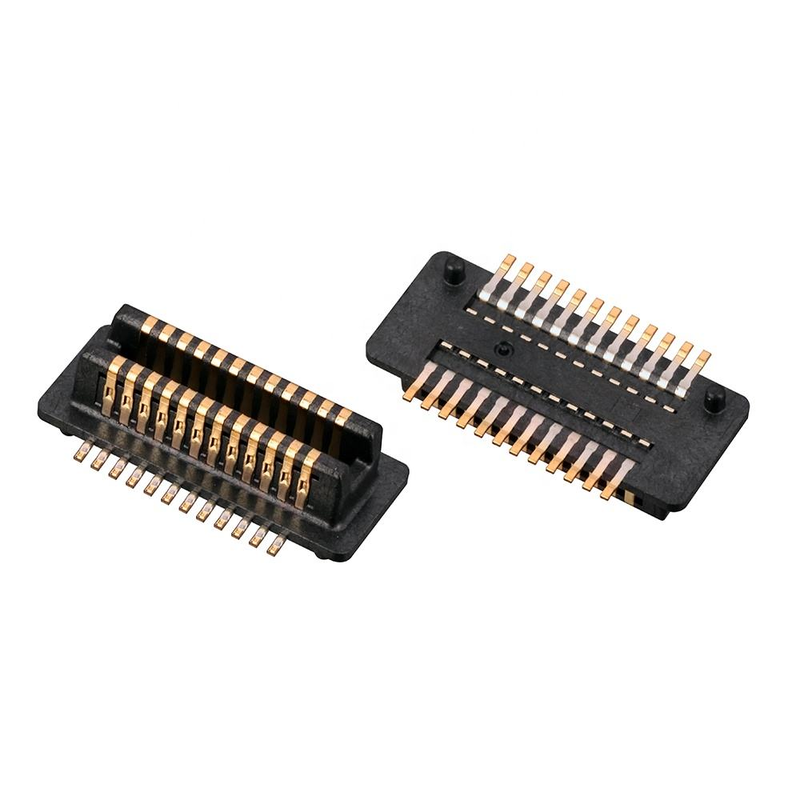

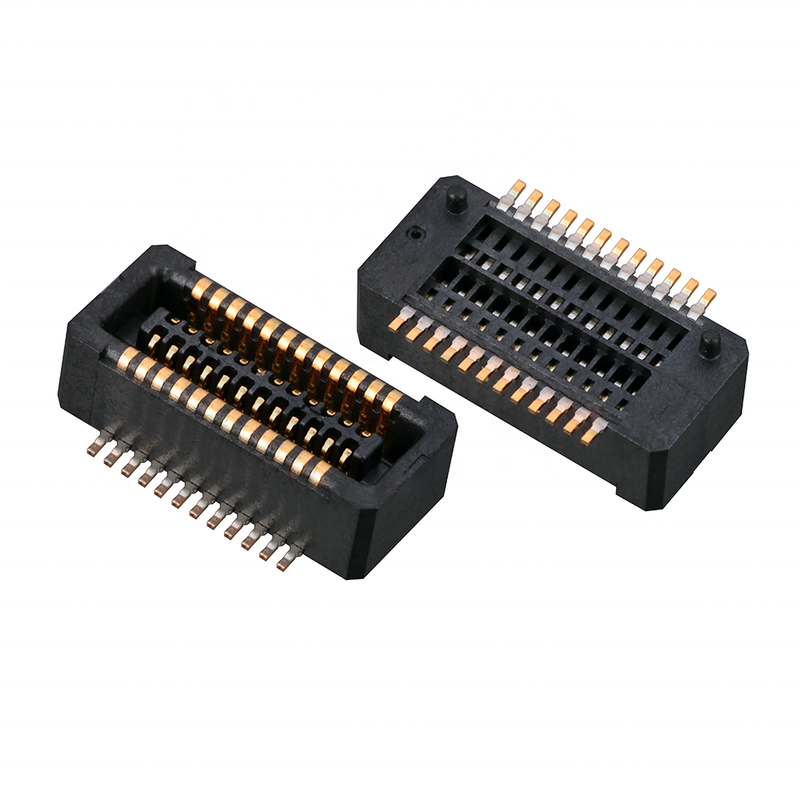

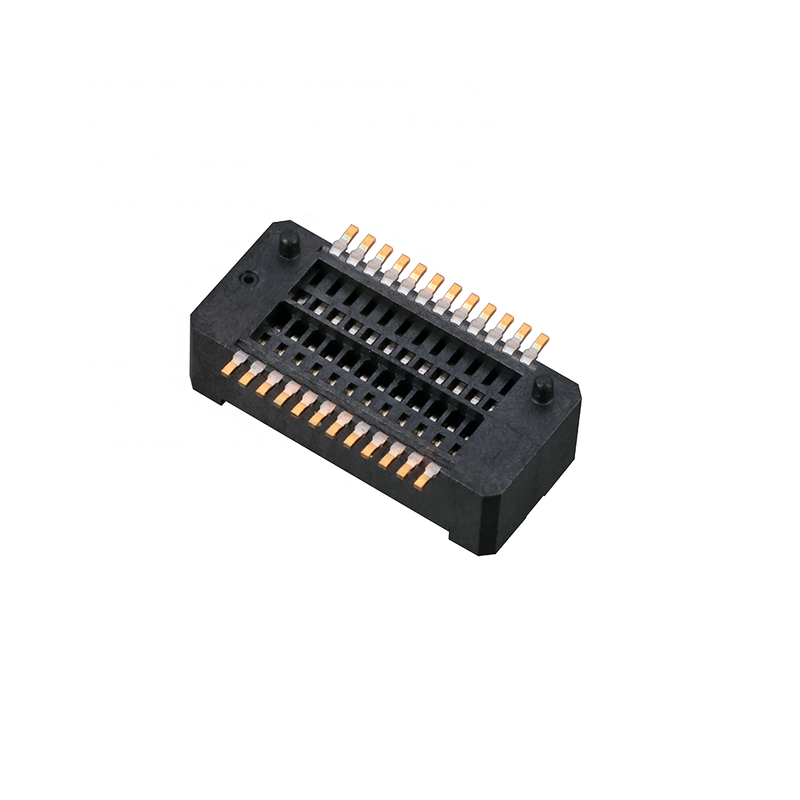

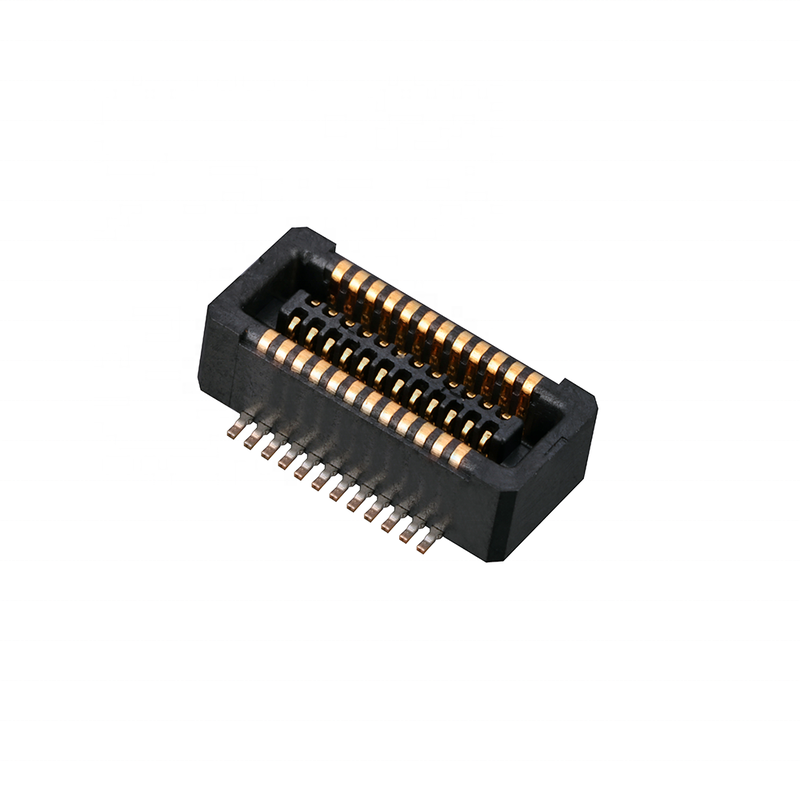

0,4 mm feine 30-polige männliche BTB-Schaltplatten-Schaltplattenverbindung
- eingebaute Blind-Matching- und Selbstausrichtungstoleranz, Hochgeschwindigkeitssignalintegrität, feste Mated-Stackhöhe. Optimiert für IoT-Module, Smart Home, TV, NB und GPS-kompakte gestapelte PCB-Designs.SMT-Rollverpackung für automatisches Abholen und Platzieren
Produkthinweise
- Blindpaarung / Selbstausrichtung und Anti-Missinsertion: Die eingebaute Bremsrippenstruktur absorbiert die Versetzungsverschiebungstoleranz, verhindert Stiftschäden beim manuellen/automatischen Paaren; Anti-Rückhalt verhindert das Rücksetzen.
- Leistung der Hochgeschwindigkeitsübertragung: Optimierte Kontaktgeometrie für eine stabile Hochgeschwindigkeitssignalintegrität, unterstützt Hochfrequenzsignale für IoT-, NB- und GPS-Module.
- Kontrollierte Paarungshöhe: Eine feste Stapelhöhe sorgt für eine gleichbleibende PCB-Lücke, vereinfacht das mechanische Gehäuse-Design und die Validierung der Vibrationssicherheit.
Beschreibung des Produkts
| Kategorie |
Artikel |
Parameter |
| Elektrische Leistung |
Schwingung |
0.4 mm |
|
Anzahl der Nadeln |
30-Pin, männlicher Kopf |
|
Nennstrom |
0.3A pro Berührung |
|
Nennspannung |
50 V Gleichstrom |
|
Maximaler Kontaktwiderstand |
≤ 20 mΩ |
|
Min Isolierwiderstand |
≥ 1000 MΩ |
|
Widerstand gegen Spannung |
250 V Wechselstrom / 60s |
| Mechanische Leistung |
Paarungszyklen |
≥ 500 Mal |
|
Höhe der Paare |
Feste Stapelhöhe |
|
Einfügungs-/Abzugskraft |
Ausgeglichene Kraft für die automatische Montage |
|
Toleranz |
Toleranz für die Selbstausrichtung bei Blindpaarung |
| Material und Beschichtung |
Kontaktmaterial |
Phosphor Bronze |
|
Kontaktplattierung |
Selektive Goldbeschichtung über die Nickelbarriere |
|
Wohnmaterial |
Flammschutzmittel PA9T, UL94 V-0 |
| Umwelt- und Lötführer |
Betriebstemperatur |
-40 °C ~ +85 °C |
|
Typ des Lötzeugs |
SMT Rücklauflöten |
|
Spitzenrückflusstemperatur |
Maximal 260°C, Aufenthalt ≤ 10 s |
|
Einhaltung der Vorschriften |
RoHS, REACH |
Kreuzbezug / Alternative
Drop-in-Alternative für Mainstream-BTB-Männchenverbindungen mit 0,4mm-Pitch aus Molex, JAE, HRS/Hirose, TE-Serie.
- Vorteil: direkter Austausch ohne Neugestaltung des PCB-Layouts; kürzere Vorlaufzeit und geringere Kosten im Vergleich zu importierten Teilen.
- Anmerkung: Bitte geben Sie Ihre Ziel-OEM-Teilnummer an, um die genaue Pinout-/Stackhöhe zu überprüfen, bevor das Design eingefroren wird.
Produktmerkmal
- Feine 0,4 mm Abstand, 30Pin männliche Plattenhalter für kompakte gestapelte PCB-Layout
- Selbstausrichtung Blind-Paarführung, reduziert die Ablehnungsrate der Montage
- Doppelkontaktkonstruktion für einen stabilen Kontaktwiderstand unter Vibrationen
- SMT-Pad-Layout optimiert für Pick & Place-Düsen
- Staubdichte Gehäuse, geeignet für IoT-Innen- und leichte Industrieumgebungen
- Festgepackte Höhe, einfache mechanische Stapelberechnung
Produktvorteile
- Versammlungsfreundlich: Die Toleranz für die Selbstausrichtung kompensiert die Fehlausrichtung des PCB-Stapelns und verringert die Anzahl der Montagefehler.
- Signal stabil: Die abgestimmte Kontaktstruktur gewährleistet die Qualität des Hochgeschwindigkeitssignals für NB/GPS/IoT-Radiomodule.
- Produktionsbereit: Verpackung mit Rollenteppich, direkt kompatibel mit SMT-Automatikleitungen.
- Kosten- und Lieferzeitvorteil: Inländische Herstellung, keine lange Übersee-Vorlaufzeit.
- Unterstützung der Konstruktion: Datenblatt, 2D-Zeichnung, 3D-STEP zur Verfügung für Ihr Hardware-Team.
Anwendung
- Kabellose IoT-Module
- Smart Home Controller und Sensorplatten
- Fernsehbildschirm-Teilplattenverbindung
- NB-IoT / Mobilfunkkommunikationsmodule
- GPS-Positionierungsmodule
- Kompaktes Verbraucher- und tragbares eingebettetes gestapeltes PCB
Verpackung
Tape & Reel (Reel): Standard-Reel-Verpackung, kompatibel mit SMT automatischen Pick-and-Place-Maschine, direkt auf Ihrer Produktionslinie laufen.
Vorlaufzeit
- Muster: 3 Arbeitstage
- Massenbestellung: 1 bis 3 Wochen
- MOQ: Verhandlungsfähig
- Kostenlose Proben zur Verfügung; Unterstützung der schnellen Probenfreigabe
Fabrikzertifizierung und kundenspezifischer Service
Zertifizierungen: ISO9001, ISO14001, RoHS, REACH
- MOQ: Flexible MOQ für Standardprodukte
- Stichprobenpolitik: Unterstützung von kostenlosen Proben / schnelle Probenfreisetzung für Ihren technischen Test
- Anpassung: Maßgeschneiderte Höhe, Plattierdicke, PIN, Gehäusefarbe und Kennzeichnung erhältlich.
Leitlinien für die Auswahl von Ingenieuren
- Bestätigen Sie die Höhe des Packs, die Anzahl der Nadeln und das Paar männlich/weiblich, bevor die Fußabdrücke gesperrt werden.
- Überprüfen Sie die Anforderungen an die Signalbandbreite für NB/GPS-Hochgeschwindigkeitswege.
- Überprüfen Sie die PCB-Dicke, den Gehäusefreiraum und die Vibrationsprüfungsanforderungen.
- Bitte um kostenlose Proben für die Prototypenmontage, den Paarungstest und die Validierung der Signalintegrität.
- Wenden Sie sich an unseren Hardware-Ingenieur für 3D-Datei, Datenblatt und Querschnitt.
Häufig gestellte Fragen
F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, damit ich alle Ihre Produkte überprüfen kann?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt nicht in Ihrem Katalog finden.Kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form herzustellen, dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Proben für die Prüfung.
F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden, die während der Lieferung entstehen..
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können Geld in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001; IQC, OQC, IPQC und QA nehmen 10% unserer Qualitätabteilung ein. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich brauche Ihre Preisliste für alle Ihre Produkte.
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Wir haben bereits einige Produkte für unsere Kunden vorbereitet (hauptsächlich Drahtgurt).Ich muss nur darauf hinweisen, dass es einige zusätzliche Kosten verursachen wird.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
