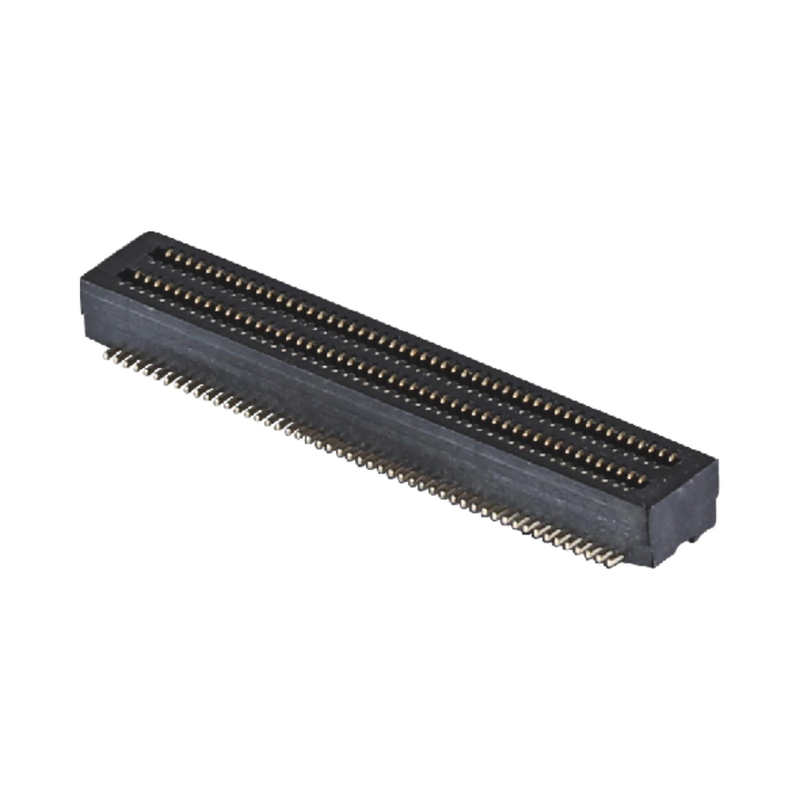

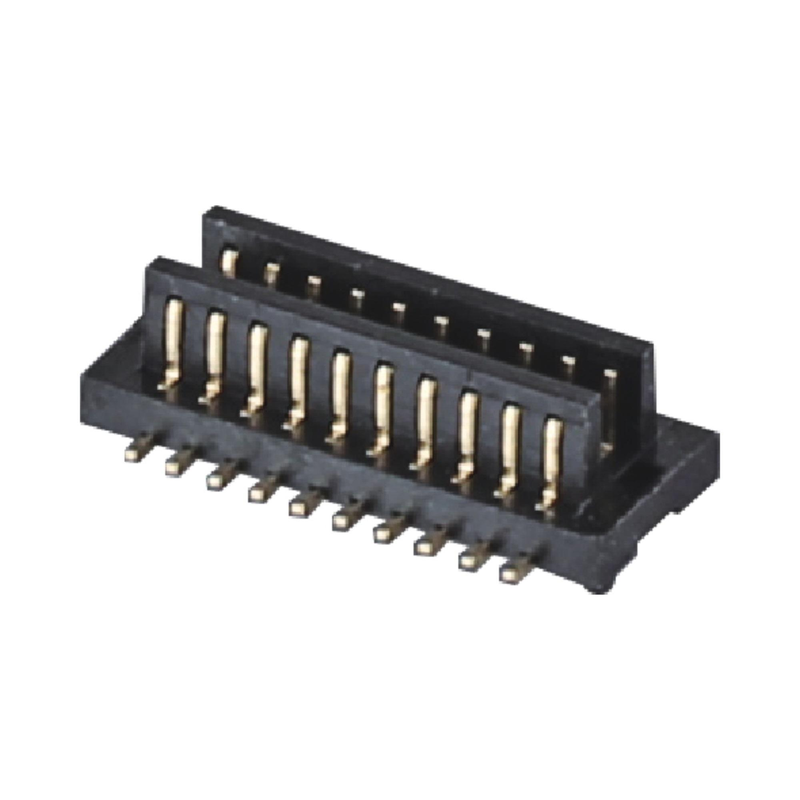

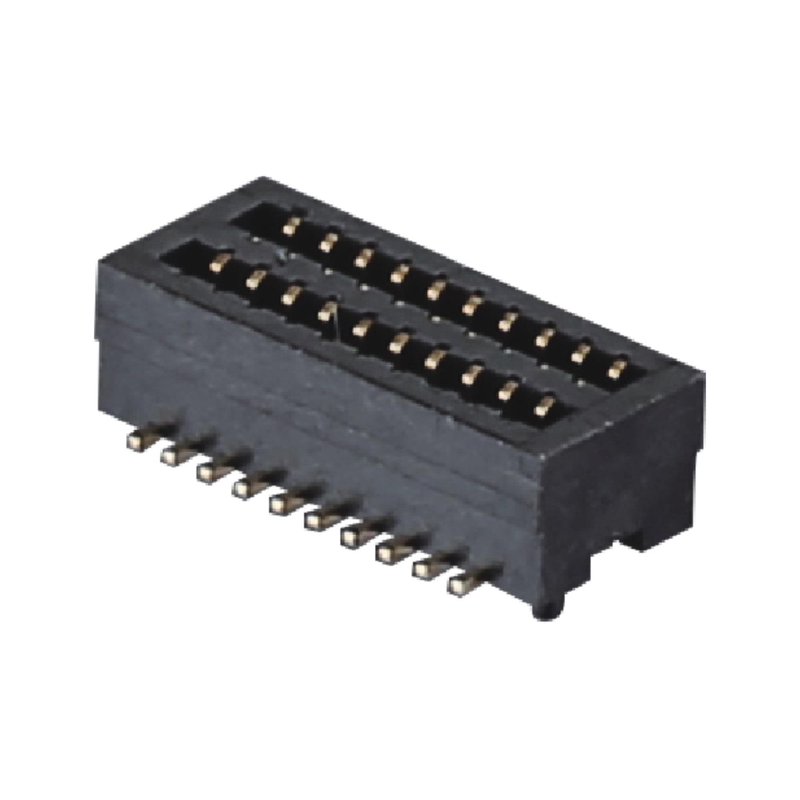

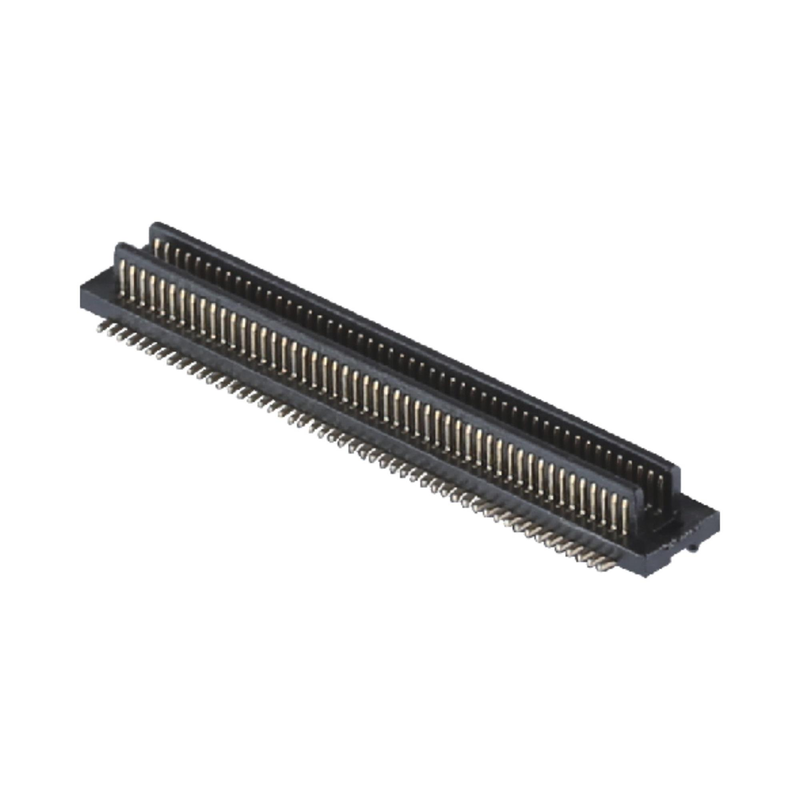

0.8mm Pitch BTB Connector 40 100 Pin Hochgeschwindigkeitsübertragung Männlicher weiblicher Connector
Produkthinweise
✅ Blind-Matching & Self-Alignment Anti-Misinsertion Design: Einbaustruktur mit X/Y-Achsen-Toleranz-Absorption, reduziert das Risiko von Matching-Schäden bei manueller und automatisierter Montage,verhindert die Rückführung.
✅ Hochgeschwindigkeitssignalintegrität: Optimiertes Terminalimpedanzdesign, stabile Hochgeschwindigkeitsübertragung für Hochfrequenzsignalwege.
✅ Kontrollierbare Matchinghöhe: Mehrere gestapelte Matchinghöhenoptionen, um Ihren PCB-Lückenbedarf zu erfüllen; der kompakte 0,8 mm-Pitch spart Platz für das PCB-Layout.
✅ SMT-Reel-Verpackung: Bereit für automatische Auswahl und Platzierung, kompatibel mit Standard-SMT-Assemblylinien.
Beschreibung des Produkts
| Kategorie |
Artikel |
Spezifikation |
| Elektrische Leistung |
Schwingung |
0.8 mm |
|
Anzahl der Nadeln |
10 / 20 / 40 / 100 Pin |
|
Nennstrom |
1.0 A pro Stift |
|
Nennspannung |
60 V Gleichstrom |
|
Kontaktwiderstand |
≤ 30 mΩ |
|
Widerstand gegen Isolierung |
Leistungsschwellen |
|
Dielektrische Spannung |
500 V Wechselstrom, 1 Minute ohne Ausfall |
| Mechanische Leistung |
Paarungszyklen |
Min. 50 Zyklen |
|
Kraft zur Paarung / Entpaarung |
Niedrige Einfügekraft, stabile Aufbewahrungskraft |
|
Toleranz zur Selbstanpassung |
Toleranz für den X/Y-Richtungsschub bei Blindpaarung |
| Material und Beschichtung |
Wohnungen |
Hochtemperatur-LCP, UL94 V-0 |
|
Kontaktmaterial |
Phosphor-Bronz-Kupferlegierung |
|
Kontaktflächenplattierung |
Vergoldung (eine eigene Golddicke ist erhältlich) |
|
Lötungsschwanzplattierung |
Matte Zinn über Nickelbarriere |
| Umwelt |
Betriebstemperatur |
-40 °C ~ +85 °C |
|
Einhaltung der Vorschriften |
RoHS, REACH |
| Lötleitfaden |
Rückflussprofil |
Bleifreier SMT-Rückfluss, Spitzentemperatur ≤ 260°C, Aufenthaltszeit 30 ~ 60 s |
Kreuzbezug / Alternative
Diese 0,8mm BTB-Serie ist mit den gängigen internationalen BTB-Produktlinien kompatibel und elektrisch austauschbar.
- Molex SlimStack 0,8 mm BTB-Serie
- Hirose ER8 / BM-Serie
- JAE DX07-Serie
- Samtec Hochdichte-Mezzanine-Anschlüsse
Anmerkung: Überprüfen Sie die 3D-Zeichnung und die Matching-Höhe vor der formalen PCB-Layout; kostenlose Proben zur Validierung.
Produktmerkmal
- Polarisierte Anti-Hantel- und Blindpaarungs-Self-Alignment-Struktur, vermeidet die Biegung von Nadeln bei Fehlausrichtung.
- Die Gerätegeometrie ist abgestimmt, um eine konstante Impedanz zu gewährleisten und die Integrität des Signals bei hoher Geschwindigkeit zu erhalten.
- Mehrfache Auswahl der Höhe, flexibles PCB-Stapling-Gap-Design.
- Doppelreihe SMT-Oberflächenhalter männlich/weiblich, 10~100 Pinnoptionen.
- Hochtemperatur-LCP-Isolator, stabile Leistung bei Rückfluss und thermischem Zyklus.
- Vergoldete Kontaktfläche für geringen Kontaktwiderstand und Antioxidation.
Produktvorteile
🔹Technikfreundliche Alternative: Kompatibel mit importierten Marken, verkürzt die Lieferzeiten und senkt die Komponentenkosten.
🔹Robuste Paarungstoleranz: Die selbst ausrichtende Struktur absorbiert die Versorgungsverschiebung und senkt so die Anzahl der Versorgungsfehler bei der Massenproduktion.
🔹Stabile Leistung bei hohen Geschwindigkeiten: Optimierte Überspannung für die Hochfrequenzsignalübertragung.
🔹Flexible Anpassung: Anpassen Sie die Höhe der Matten, die Golddicke und die Anzahl der Nadeln entsprechend den Anforderungen Ihres Projekts.
🔹Verpackung mit vollen Rollen: Direkt auf der SMT-automatischen Montagelinie ausgeführt, keine Neupakete erforderlich.
Anwendung
- Industrielle Eingebettete Steuerplatten
- Kompakte elektronische Medizinmodule
- IoT-Gateway und intelligente Sensorhardware
- Portable Handheld-Geräte
- PCB-Untermodule für Bildschirme und Kameras
- Elektronische Baugruppen für die Automobilindustrie
- Telekommunikations- und Hochgeschwindigkeitsdatenübertragungsmodule
Verpackung
Tape & Reel (Reel): Standard-Reel-Verpackung, kompatibel mit SMT automatischen Pick-and-Place-Maschine, direkt auf Ihrer Produktionslinie laufen.
Vorlaufzeit
- Muster: 3 Arbeitstage
- Massenbestellung: 1 bis 3 Wochen
- MOQ: Verhandlungsfähig
- Kostenlose Proben zur Verfügung; Unterstützung der schnellen Probenfreigabe
Fabrikzertifizierung und kundenspezifischer Service
Zertifizierungen: ISO9001, ISO14001, RoHS, REACH
- MOQ: Flexible MOQ für Standardprodukte
- Stichprobenpolitik: Unterstützung von kostenlosen Proben / schnelle Probenfreisetzung für Ihren technischen Test
- Anpassung: Maßgeschneiderte Höhe, Plattierdicke, PIN, Gehäusefarbe und Kennzeichnung erhältlich.
Leitlinien für die Auswahl von Ingenieuren
- Bestätigen Sie zunächst die Pinzahl (10/20/40/100 Pin) und die erforderliche Matchinghöhe.
- Überprüfen Sie die Betriebstemperatur- und Signalgeschwindigkeitsanforderungen, um die Beschichtungsspezifikation zu bestätigen.
- Herunterladen von 3D- und Datenschein für die PCB-Fußabdrucküberprüfung vor dem Layout-Lock.
- Bestellen Sie kostenlose Proben für den elektrischen Test, die Validierung der Paarung und den SMT-Versuch.
- Kontaktieren Sie unser Ingenieursteam, wenn Sie eine Beratung über den Ersatz einer Marke oder eine spezielle Änderung benötigen.
Häufig gestellte Fragen
F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, damit ich alle Ihre Produkte überprüfen kann?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt nicht in Ihrem Katalog finden.Kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form herzustellen, dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Proben für die Prüfung.
F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden, die während der Lieferung entstehen..
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können Geld in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001; IQC, OQC, IPQC und QA nehmen 10% unserer Qualitätabteilung ein. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich brauche Ihre Preisliste für alle Ihre Produkte.
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Wir haben bereits einige Produkte für unsere Kunden vorbereitet (hauptsächlich Drahtgurt).Ich muss nur darauf hinweisen, dass es einige zusätzliche Kosten verursachen wird.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
