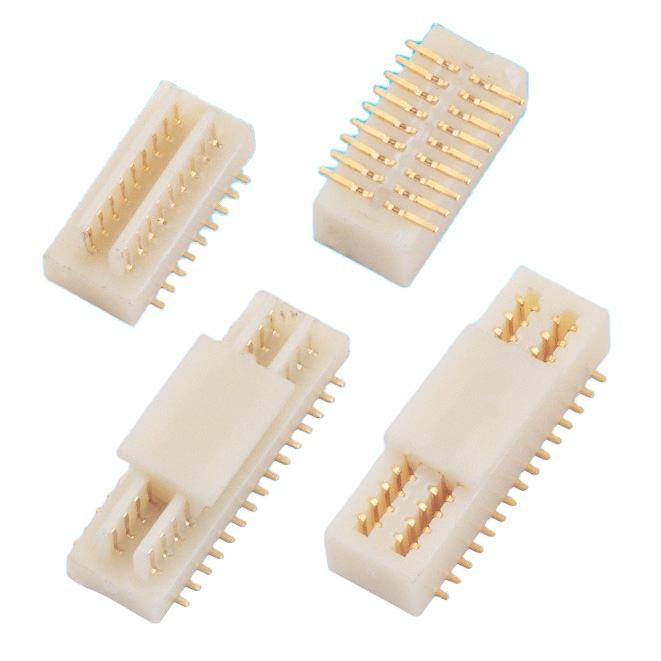

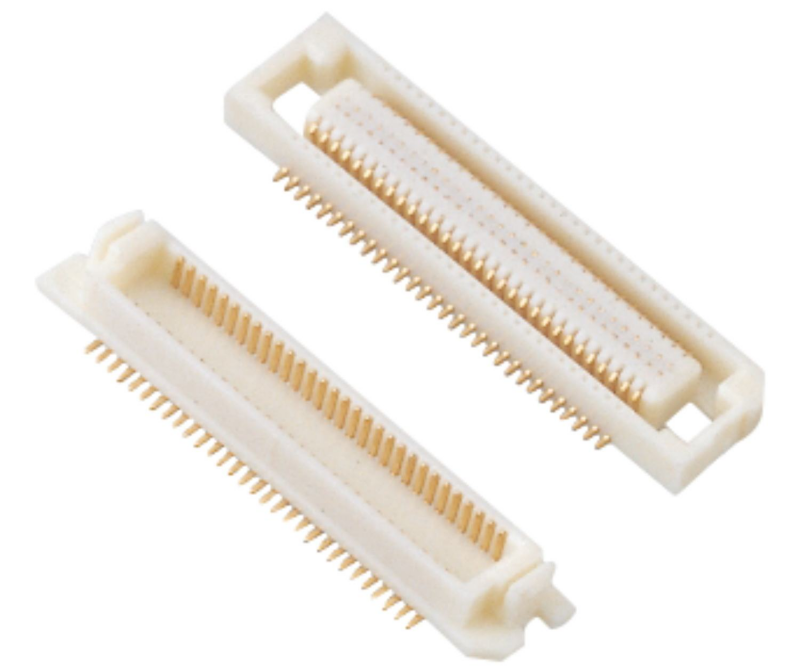

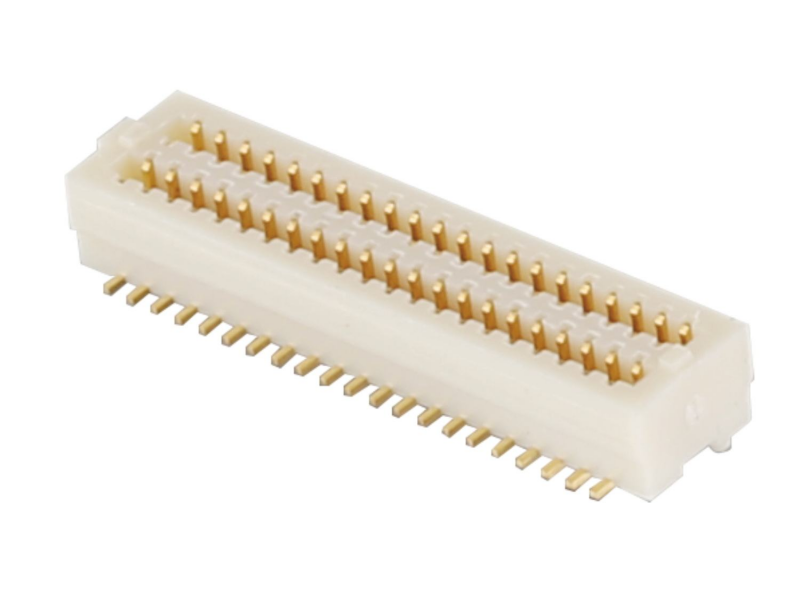

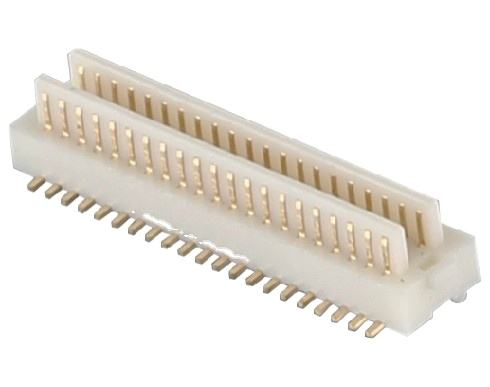

0,5-mm-Raster Buchse-Buchse-Steckverbinder, Doppelkontakt, Mehrfachhöhe Lang-Typ
Produkt-Highlights
✅ Blindmontage & Selbstausrichtung: Integrierter Führungszapfen für Positionsspielraum, gleicht geringe Montageversätze aus; Verpolungsschutz verhindert falsche Ausrichtung & Stiftbeschädigung
✅ Doppelkontaktstruktur: Doppelte Kontaktfedern für redundanten Kontakt, stabile niedrige Kontaktwiderstände, stärkere Vibrationsfestigkeit
✅ Mehrere gesteckte Höhenoptionen: Lang-Typ-Stapelhöhenvarianten verfügbar für flexibles PCB-Stapeldesign
✅ Hochgeschwindigkeits-Signalintegrität: Optimierte Impedanzkontrolle, unterstützt Hochgeschwindigkeits-Differenzsignalübertragung für kompakte, hochdichte Module
Produktbeschreibung
| Kategorie |
Artikel |
Spezifikation |
| Elektrische Leistung |
Raster |
0,5 mm |
|
Nennstrom |
0,5 A pro Kontakt |
|
Nennspannung |
60 V DC |
|
Kontaktwiderstand |
≤ 30 mΩ |
|
Isolationswiderstand |
≥ 500 MΩ @ DC 500V |
|
Dielektrische Festigkeit |
AC 250V, keine Durchschlagserscheinung |
| Mechanische Leistung |
Steckzyklen |
500 Zyklen Minimum |
|
Betriebstemperaturbereich |
-40°C ~ +85°C |
|
Gesteckte Höhe |
Mehrere Lang-Typ-Stapelhöhen optional |
| Material & Beschichtung |
Kontaktmaterial |
Phosphorbronze |
|
Kontaktbeschichtung |
Vergoldet im Steckbereich, Vernickelung als Unterlage; Verzinnung am Lötende |
|
Gehäusematerial |
LCP, UL94V-0 flammhemmend |
| Umwelt |
RoHS & REACH |
RoHS 2.0 konform, REACH verfügbar |
| Lötanleitung |
Montagetyp |
SMD-Oberflächenmontage |
|
Reflow-Profil |
Spitze 260°C max., 30s Verweilzeit; bleifrei Reflow-kompatibel |
Kreuzreferenz / Alternative
Direkte Drop-in-Alternative für Molex, JAE, Hirose, TE 0,5-mm-Raster Lang-Typ BTB-Buchsen mit Doppelkontakt.
- Gleicher Footprint & Pinbelegung; keine größeren PCB-Layout-Überarbeitungen erforderlich
- Kostenoptimierung bei gleichbleibender mechanischer & Hochgeschwindigkeitsleistung
- Benutzerdefinierte Pinanzahl/Stapelhöhe kann Ihre bestehende ausländische Teilenummer abgleichen
Produktmerkmal
- Doppelkontaktfeder-Design: redundanter Kontaktpunkt, geringeres Risiko intermittierender Verbindungen bei Stoß & Vibration
- Selbstausrichtungsführung + Anti-Dummy-Schlüssel: unterstützt Blindmontage, eliminiert Beschädigungen durch Rückwärtsstecken
- Lang-Typ-Portfolio mit mehreren gesteckten Höhen: flexible Mezzanine-PCB-Abstände für gestapelte Baugruppen
- LCP Hochtemperaturgehäuse: stabile Abmessungen während des SMT-Reflows, keine Gehäuseverformung
- Optimierte Terminalgeometrie: konsistente Impedanz für Hochgeschwindigkeits-Signalübertragung
- SMD-Pad-Design für automatisierte PCB-Montage
Produktvorteile
- Montagefreundlich: Blindmontage-Toleranz reduziert manuellen Ausrichtungsaufwand, geringere Montageausschussrate
- Hohe Zuverlässigkeit: Doppelkontakt sorgt für stabile Konnektivität für Geräte mit langer Lebensdauer
- Designflexibilität: Große Auswahl an Lang-gesteckten Höhenoptionen, unterstützt modulare gestapelte PCB-Designs
- Kostenvorteil: Pin-zu-Pin-Ersatz für importierte BTBs, verkürzt Lieferzeiten & reduziert Stücklistenkosten
- Hochgeschwindigkeitsfähig: Abgestimmte Kontaktstruktur bewahrt Signalintegrität für Hochgeschwindigkeits-Differenzleitungen
- Vollständige SMT-Kompatibilität: Rollenbandverpackung bereit für automatische Pick & Place-Maschine
Anwendung
Industrielle Steuermodule,
medizinische Handgeräte,
intelligente Displays,
IoT-Gateways,
Server-Hilfsplatinen,
optische Transceiver-Subplatinen,
tragbare Prüfgeräte,
automobilinterne Elektronik,
gestapelte PCB-Mezzanine-Verbindung.
Verpackung
Tape & Reel (Rolle). Standard-Rollenverpackung, kompatibel mit SMT-Automaten, direkt auf Ihrer Produktionslinie einsetzbar.
Lieferzeit
- Muster: 3 Werktage
- Großauftrag: 1-3 Wochen
- MOQ: Verhandelbar
- Kostenlose Muster verfügbar; schneller Musterversand unterstützt
Fabrikzertifizierung & Kundenservice
Zertifizierungen: ISO9001, ISO14001, RoHS, REACH
- MOQ: Flexible MOQ für Standardartikel
- Musterrichtlinie: Unterstützt kostenlose Muster / schnellen Musterversand für Ihre Ingenieurtests
- Individualisierung: Benutzerdefinierte gesteckte Höhe, Beschichtungsdicke, PIN, Gehäusefarbe und Kennzeichnung verfügbar. ODM & OEM akzeptabel.
Ingenieur-Auswahlhilfe
- Bestätigen Sie zuerst die erforderliche gesteckte Stapelhöhe; dies ist der Schlüsselparameter für die Lang-Typ-Serie
- Prüfen Sie Pinanzahl & Signalgeschwindigkeit Anforderung: wählen Sie Goldbeschichtung für Hochgeschwindigkeits-/Hochvibrationsanwendungen
- Überprüfen Sie den PCB-Stapelabstand, um die Blindmontage-Offset-Toleranz zu reservieren
- Für vibrationsintensive Anwendungen wird die Doppelkontaktversion gegenüber einseitigen BTBs empfohlen
- Laden Sie unser Datenblatt & 3D-STEP-Datei für die PCB-Footprint-Simulation vor dem Layout herunter
- Fordern Sie ein kostenloses Muster zur Paarungs- & Signalintegritätsvalidierung an
FAQ
F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt in Ihrem Katalog nicht finden. Können Sie dieses Produkt für mich herstellen?A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5-10 Stück Steckverbinder als kostenlose Muster zum Testen. Sie müssen jedoch die Versandkosten bezahlen.
F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert.
F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir haften für alle Produktschäden, die während der Lieferung entstehen.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können Geld in RMB bezahlen. Kein Problem.
7. F: Wie steht es um die Qualitätskontrolle Ihres Unternehmens?
A: Streng nach ISO9001; IQC, OQC, IPQC und QA machen 10% unserer Qualitätsabteilung aus. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste aufzuführen, und die Preise ändern sich ständig aufgrund der Materialkosten und der Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikation und Preisliste geben.
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben zuvor viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem; wir können Ihr Logo oder andere Informationen auf die Verpackung drucken. Es ist nur zu beachten, dass dies zusätzliche Kosten verursacht.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
