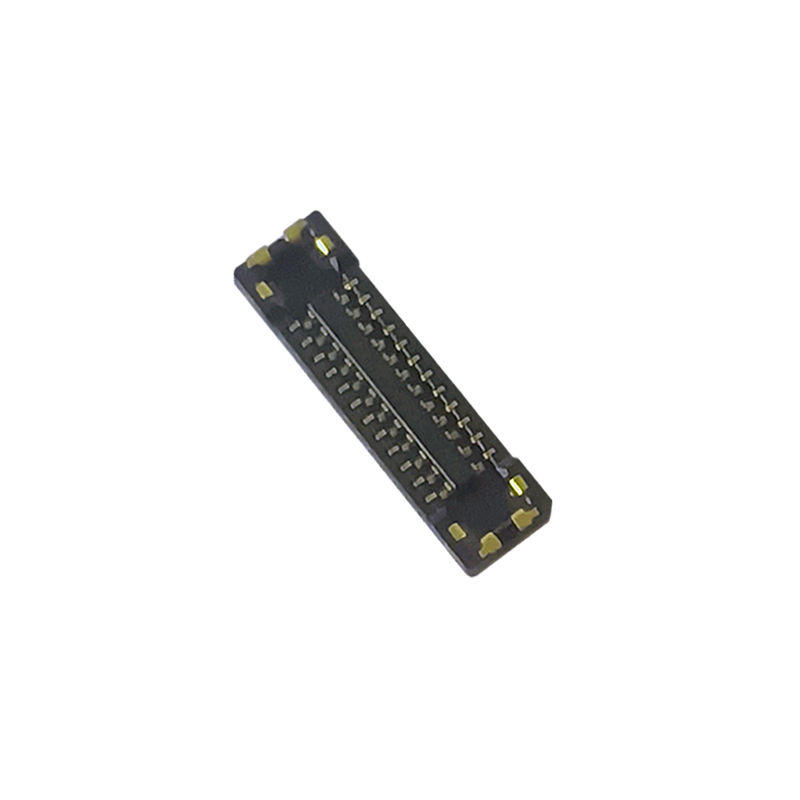

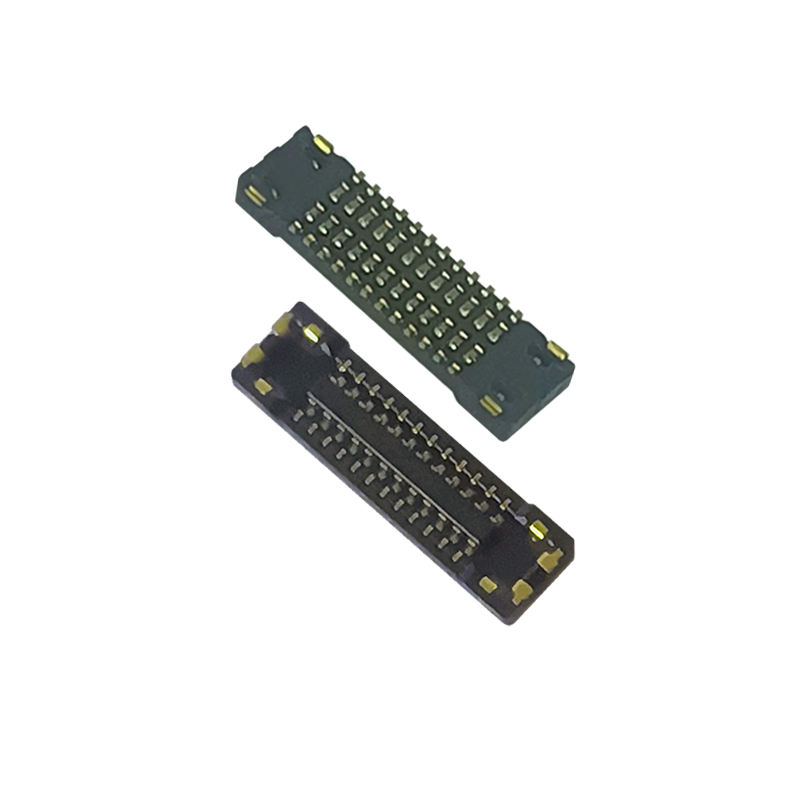

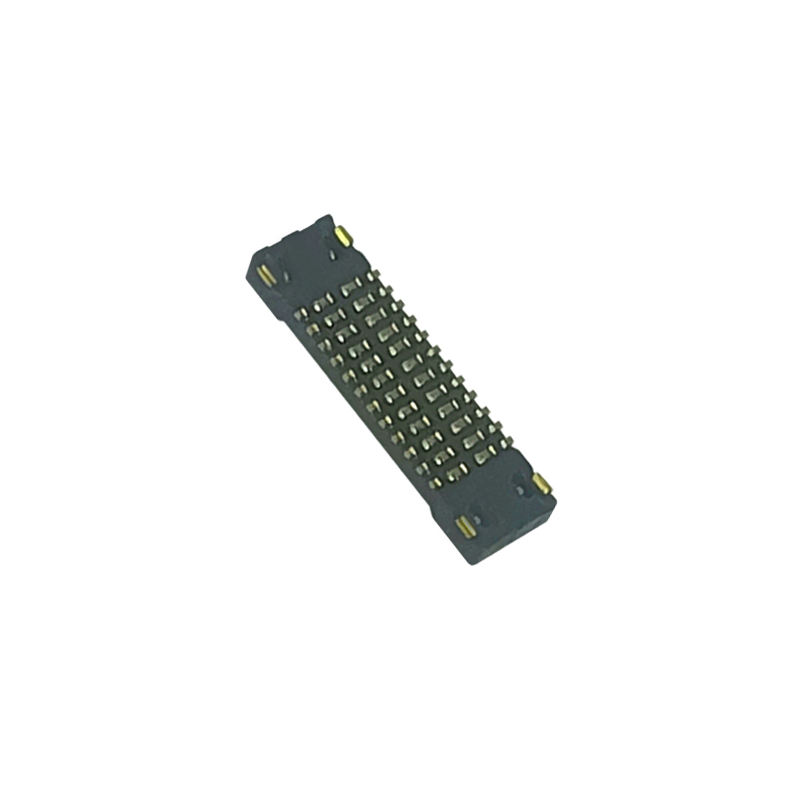

24-Pin 0,35mm schmaler Pitch BTB Buchse WP27D-S024VA1-R15000 Board-to-Board Mezzanine-Steckverbinder kompatible Buchse
Produkt-Highlights
✅ Blind-Mating & Selbstausrichtung: Anti-Fehlausrichtungs-Führungsrahmen, absorbiert Montageversatz, vermeidet Pin-Beschädigung bei manueller/automatischer Verbindung
✅ Hohe Signalintegrität bei hohen Geschwindigkeiten, stabile Hochfrequenzübertragung für kompakte mehrlagige PCB-Stapelung
✅ Feste gesteckte Stapelhöhe von 0,7 mm, präzise PCB-Spaltkontrolle für schlankes Gerätedesign
✅ Dual-Point-Kontaktstruktur, Anti-Vibration & Anti-Schock, klares Klick-Feedback zur vollständigen Verbindungsbestätigung
✅ SMT-Tape-Reel-Verpackung, direktes Pick & Place auf Ihrer automatischen Montagelinie
Produktbeschreibung
| Kategorie |
Artikel |
Spezifikation |
| Elektrische Leistung |
Pitch |
0,35 mm |
|
Pin-Anzahl |
24P (Signal + integrierte Stromanschlüsse) |
|
Nennspannung |
50V AC/DC |
|
Nennstrom |
Signalpin: 0,3A; Strompin: 3,0A |
|
Kontaktwiderstand |
Signal ≤70mΩ; Strom ≤20mΩ (initial) |
|
Isolationswiderstand |
≥1000MΩ @250VDC |
|
Spannungsfestigkeit |
150V AC, 60s ohne Durchschlag |
| Mechanische Leistung |
Gesteckte Höhe |
0,7 mm |
|
Haltbarkeit |
30 Steckzyklen |
|
Anschluss-/Löse-Kraft |
Kontrollierte geringe Einsteckkraft, stabile Haltekraft |
| Material & Beschichtung |
Kontaktmaterial |
Kupferlegierung |
|
Kontaktbeschichtung |
Vergoldung im Kontaktbereich; Nickelsperre zur Vermeidung von Lötfluss |
|
Isolator |
LCP Hochtemperaturkunststoff, UL94V-0 |
| Umwelt |
Betriebstemperatur |
-40°C ~ +85°C |
|
Konformität |
RoHS, REACH |
| Lötanleitung |
Montagetyp |
SMT Oberflächenmontage |
|
Reflow-Profil |
Spitze 260°C max., Standard SMT Reflow |
Kreuzreferenz / Alternative
Direkt kompatible Alternative zu JAE WP27D-S024VA1-R15000.
Gleicher Footprint, gleiche Stapelhöhe, gleiche Pin-Definition und gleiche elektrische Leistung.
Direkter Ersatz für JAE Originalteil ohne PCB-Layout-Revision.
Dient auch als kostengünstige Alternative zu Premium-internationalen BTB-Marken für 0,35mm Ultra-Fein-Pitch-Mezzanine-Anwendungen.
Produktmerkmal
- Integrierter Metallführungsrahmen für Blind-Mating & Selbstausrichtung, toleriert geringe Montageversätze, verhindert Pin-Biegung in der Massenproduktion
- Dual-Point-Kontaktdesign, hält stabilen Kontaktwiderstand bei Vibration & Stoß aufrecht
- Hybride Signal- + Stromanschlüsse, spart PCB-Platz
- Niedrige Stapelhöhe von 0,7 mm, ideal für schlanke Geräte-Stacks
- Goldkontaktbeschichtung, ausgezeichnete Anti-Oxidations- und Hochfrequenz-Signalperformance
- Halteverstärkungsstruktur, schützt den Isolator während des Steckens
- Klares hörbares Klicken zur Bestätigung des vollständigen Steckens, reduziert das Risiko unvollständigen Steckens
Produktvorteile
- Ingenieurfreundlicher Ersatz: Gleicher Footprint wie das Original-JAE-Teil, keine PCB-Neugestaltung erforderlich
- Bessere Lieferstabilität: Kurze Vorlaufzeit im Vergleich zu langen Lieferzyklen von Übersee-Originalmarken
- Bereit für die Massenproduktion: Strenge Koplanaritätskontrolle, hohe SMT-Montageausbeute
- Kostenoptimierung: Wettbewerbsfähige Preise ohne Einbußen bei Hochfrequenz- & mechanischer Zuverlässigkeit
- Schneller Ingenieurssupport: Datenblatt, 3D-STEP-Datei, PCB-Footprint auf Anfrage erhältlich
Anwendung
Wearable Devices,
Smartwatches,
AR/VR-Brillen,
Smartphone-Submodule,
Tablet-interne Module,
kompakte IoT-Sensoren,
tragbare medizinische Elektronik,
kleine Kameramodule,
Mini-Display-Module.
Verpackung
Tape & Reel (Rolle): 15.000 Stück/Rolle. Geprägtes Trägerband.
Vollständig kompatibel mit SMT-Pick-and-Place-Maschinen und bereit zur direkten Beladung auf Ihrer Produktionslinie.
Lieferzeit
- Muster: 3 Werktage
- Großauftrag: 1 ~ 3 Wochen
- MOQ: Verhandelbar
- Kostenlose Muster unterstützt; schnelle Musterfreigabe für Engineering-Validierung
Fabrikzertifizierung & Kundenservice
Zertifizierungen: ISO9001, RoHS, REACH-konform.
- Musterrichtlinie: Kostenlose Muster verfügbar, schnelle Musterfreigabe
- MOQ: Niedrige MOQ für Standardteile; kundenspezifische Pin-Anzahl/Stapelhöhe auf Anfrage erhältlich
- Kundenspezifische Anpassung: Kundenspezifische PIN, Stapelhöhe, Beschichtungsdicke, Abschirmungsoptionen für spezielle Projektanforderungen
- Umfassender technischer Support: Datenblatt, 2D/3D-Zeichnung, PCB-Footprint, Testbericht auf Anfrage erhältlich
Auswahlhilfe für Ingenieure
- Bestätigen Sie Ihre erforderliche gesteckte Stapelhöhe: Dieses Modell ist auf 0,7 mm festgelegt. Kontaktieren Sie uns, wenn eine andere Stapelhöhe benötigt wird.
- Überprüfen Sie den PCB-Footprint: Gleichen Sie ihn vor dem Layout-Freeze mit unserem bereitgestellten Footprint ab.
- Bewerten Sie die Verbindungsmethode: Dieses Teil unterstützt Blind-Mating, empfohlen für automatisierte Montage oder manuelle Montage mit schwieriger Ausrichtung.
- Hochgeschwindigkeitsdesign: Kontaktieren Sie unser Signalintegritätsteam, wenn Sie Impedanz-/Einfügungsdämpfungstestdaten benötigen.
- Zuerst Muster: Führen Sie immer Prototypenvalidierung mit kostenlosen Mustern vor der Massenproduktion durch.
FAQ
F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt in Ihrem Katalog nicht finden. Können Sie dieses Produkt für mich herstellen?A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.
F: Können Sie ein Muster liefern? Sind diese Muster kostenlos?
A: Ja, wir liefern 5-10 Stück kostenlose Steckverbinder-Muster zum Testen. Sie müssen jedoch die Versandkosten bezahlen.
F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Ware wird innerhalb von 5-7 Tagen geliefert.
F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir haften für Schäden am Produkt, die während der Lieferung entstehen.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können Geld in RMB bezahlen. Kein Problem.
7. F: Wie steht es mit der Qualitätskontrolle Ihres Unternehmens?
A: Streng nach ISO9001; IQC, OQC, IPQC und QA machen 10% unserer Qualitätsabteilung aus. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich benötige Ihre Preisliste aller Ihrer Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste aufzuführen, und die Preise ändern sich ständig aufgrund der Materialkosten und der Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikation und Preisliste geben.
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben zuvor viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem; wir können Ihr Logo oder andere Informationen auf die Verpackung drucken. Es ist nur darauf hinzuweisen, dass dies zusätzliche Kosten verursacht.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
