0.4mm Schmalschnitt-Board-to-Board-Mezzanin-Anschluss Doppelreihe 12-Pin kompatibel DF40TC-12DP-0.4 männlicher Board-Anschluss
Produkthinweise
- Blindpaarung und Selbstausrichtung: Eingebaute Führungsrippen absorbieren die Montage und verhindern Schäden an der Nadel beim manuellen/automatischen Paaren
- Hochgeschwindigkeitsleistung: Unterstützt PCIe 4.0 / 16Gbps, stabile Signalintegrität für Hochgeschwindigkeitsdifferentialpaare
- Kontrollierte Paarungshöhe: Feststeckhöhe von 2,0 mm, präzise PCB-Gap-Kontrolle für kompakte Stapelmodulkonstruktion

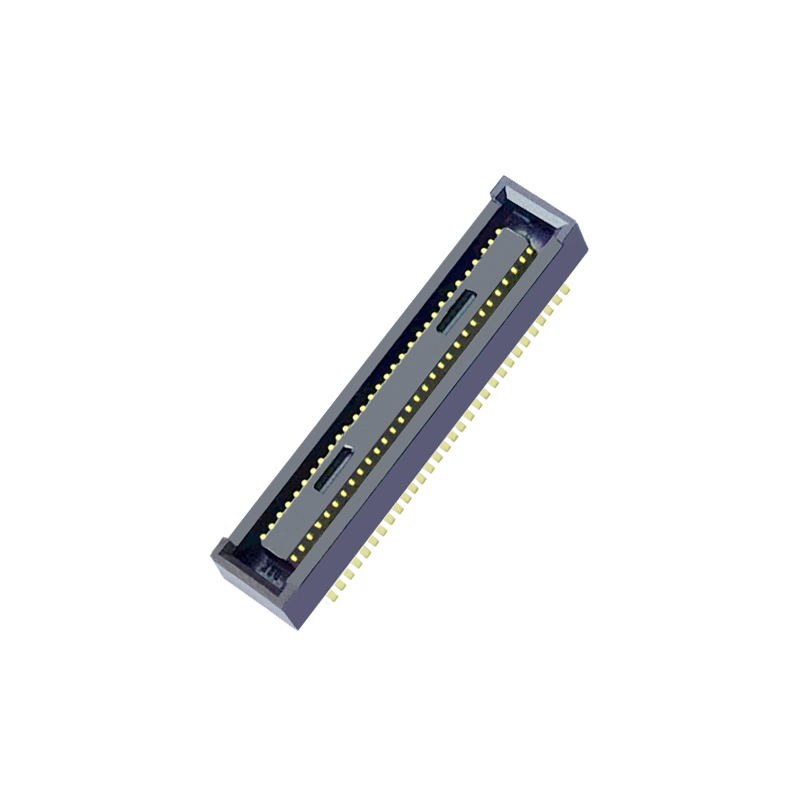

- 0.4 mm Feinspitz, 60 Positionen, SMT Oberflächenbefestigung weiblicher Behälter
Beschreibung des Produkts
| Kategorie |
Artikel |
Parameter |
| Elektrotechnik |
Kontaktspitch |
0.4 mm |
|
Position |
60P |
|
Nennstrom |
0.3 A pro Stift |
|
Nennspannung |
30 V Wechselstrom |
|
Kontaktwiderstand |
≤ 50 mΩ |
|
Widerstand gegen Isolierung |
≥ 1000 MΩ |
|
Widerstand gegen Spannung |
100 V AC / 1 min |
|
Maximale Datenrate |
16 Gbps (PCIe Gen4) |
| Mechanische |
Höhe des Paares |
2.0 mm |
|
Paarungszyklen |
Mindestens 10 Zyklen |
|
Toleranz zur Selbstanpassung |
±0,33 mm XY-Verlagerung |
|
Typ der Montage |
SMT Oberflächenhalter |
| Material und Beschichtung |
Wohnungen |
LCP, UL94V-0 |
|
Kontaktmaterial |
Kupferlegierung |
|
Kontaktplattierung |
Vergoldung über Nickelbarriere |
|
Schranke |
mit einer Breite von mehr als 20 mm, |
| Umwelt |
Betriebstemperatur |
-40°C ~ +125°C |
|
Einhaltung der Vorschriften |
RoHS, REACH |
| Lötarbeiten |
Rückflussprofil |
Bleifreier Rückfluss gemäß IPC/JEDEC J-STD-020 |
|
Anmerkung |
Keine manuelle Lötung am Berührungsbereich |
Kreuzbezug / Alternative
Direkter Fußabdruck und leistungsfähiger Ersatz fürWird die Anlage in Betrieb genommen, muss die Anlage in Betrieb genommen werden.Dieselbe PCB-Landmuster, Paarungsschnittstelle, elektrische und mechanische Leistung. Drop-in-Alternative für HRS-Lagermangel, Kostenreduktion, Multi-Source-Versorgungsstrategie.Für die Substitution ist keine Änderung des PCB-Layouts erforderlich.
Produktmerkmal
- Integrierte Führungsrippen für die blinde Paarung und die Selbstausrichtung, reduziert den Montageabfall durch Fehlausrichtung
- Anti-Solder-Wicking-Schranke, verhindert, dass das Löten während des SMT-Rückflusses in die Kontaktzone gerutscht
- Verstärkte Isolationsstruktur, Stoß- und Schwingungsbeständigkeit für kompakt gestapelte Baugruppen
- Vollständig abgeschirmter Kontaktraum, blockiert Staub- und Flusskontamination
- Stabile Hochfrequenz-Eigenschaften, geringer Überspannung für die Hochgeschwindigkeitssignalübertragung
- Klares taktiles Klickfeedback zur Bestätigung der vollständigen Paarung
Produktvorteile
✅Ersatz für den Eintritt: Der gleiche Fußabdruck wie bei der HRS DF40TC-Serie, keine Neuaufbereitung
✅Versammlungsfreundlich: Selbstgerichtete Konstruktion toleriert Platzierungsverschiebungen, geringere Versagen bei der Montage
✅Stabiles Hochgeschwindigkeitssignal: Optimierte Kontaktgeometrie für Hochgeschwindigkeitsdifferenzsignale
✅Verpackung mit SMT-Rollen: Direkt kompatibel mit automatischen Pick & Place-Maschinen
✅Risikominderung aus mehreren Quellen: Vermeiden Sie Vorlaufzeiten und Preisschwankungen bei einem einzigen Lieferanten
✅Direkt aus der Fabrik: Flexible Probenahme und Unterstützung von kleinen Chargen für die technische Validierung
Anwendung
- Module für die industrielle Steuerung
- Medizinische Kompaktplatten
- Module für Kamera- und Sichtsensoren
- Handheld-Portable-Geräte
- SSD / Hochgeschwindigkeitsspeichermodule
- Elektrische Hilfsgeräte für die Automobilindustrie
- Verbraucherelektronik-PVC-Lösungen
Verpackung
Klebeband und Rollen (Rollverpackung):Standard-Rollverpackung für SMT-Pick-and-Place-Maschine. Teile können direkt auf Ihre automatisierte Produktionslinie geladen werden, ohne neu zu verpacken.
Vorlaufzeit
- Musterbestellung: 3 Arbeitstage
- Massenproduktionsbestellung: 1-3 Wochen, je nach Konfiguration und Bestellmenge
Fabrikzertifizierung und kundenspezifischer Service
Zertifizierungen: ISO9001, RoHS, REACH-konform.
- Probepolitik: Kostenlose Proben zur Verfügung, schnelle Probenfreigabe
- MOQ: Niedriges MOQ für Standardteile; auf Anfrage erhältlich
- Anpassung: Benutzerdefinierte PIN, Stapelhöhe, Plattierungstärke, Abschirmungsoptionen für spezielle Projektanforderungen
- Vollständige technische Unterstützung: Datenblatt, 2D/3D-Zeichnung, PCB-Abdruck, Prüfbericht auf Anfrage verfügbar
Leitlinien für die Auswahl von Ingenieuren
- Bestätigen Sie Ihre benötigtHöhe des Packs(wir unterstützen mehrere Höhenvarianten aus der DF40TC-Serie)
- Überprüfen Sie den PCB-Fußabdruck; dieser Teil entspricht HRS DF40TC ((2.0)-60DS-0.4V Landmuster
- Überprüfen Sie die Anforderungen an hohe Geschwindigkeit: Für PCIe4 / 16Gbps-Signal verwenden Sie das Routing des abgestimmten Paares
- Mechanische Kontrolle: 0,33 mm Selbstausrichtungsbereich; vermeiden Sie übermäßige Paarungskraft
- SMT: Verwenden Sie ein standardmäßiges bleifreies Rückflussprofil; Schablonenöffnung nach unserer PCB-Footprint-Empfehlung
- Kontaktieren Sie unser Ingenieursteam für die Simulation oder Validierung von Paaren
Häufig gestellte Fragen
F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, damit ich alle Ihre Produkte überprüfen kann?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt nicht in Ihrem Katalog finden.Kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form herzustellen, dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Proben für die Prüfung.
F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden, die während der Lieferung entstehen..
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können Geld in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001; IQC, OQC, IPQC und QA nehmen 10% unserer Qualitätabteilung ein. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich brauche Ihre Preisliste für alle Ihre Produkte.
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Wir haben bereits einige Produkte für unsere Kunden vorbereitet (hauptsächlich Drahtgurt).Ich muss nur darauf hinweisen, dass es einige zusätzliche Kosten verursachen wird.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
