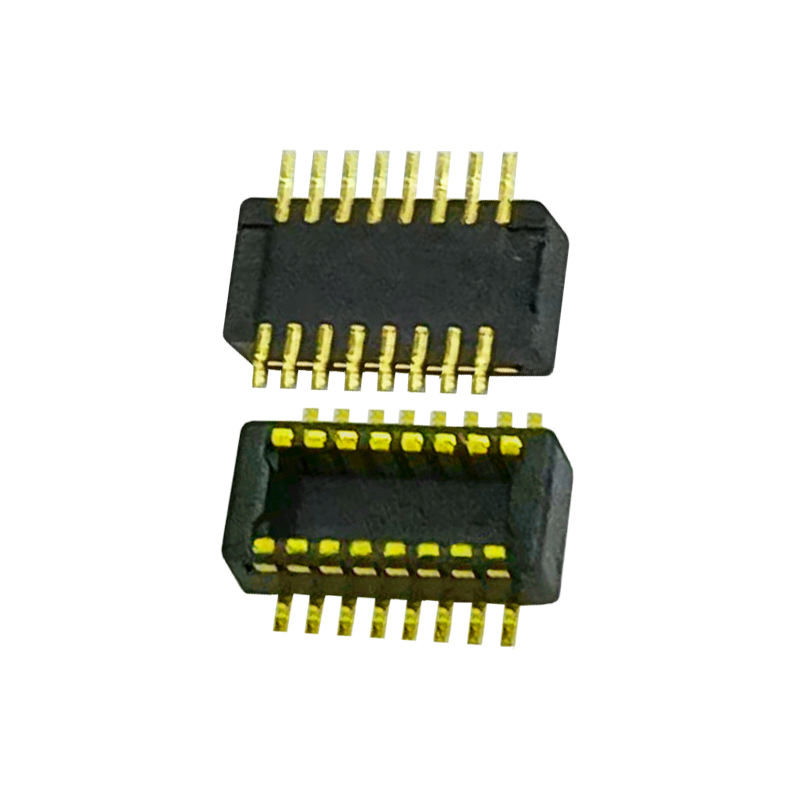

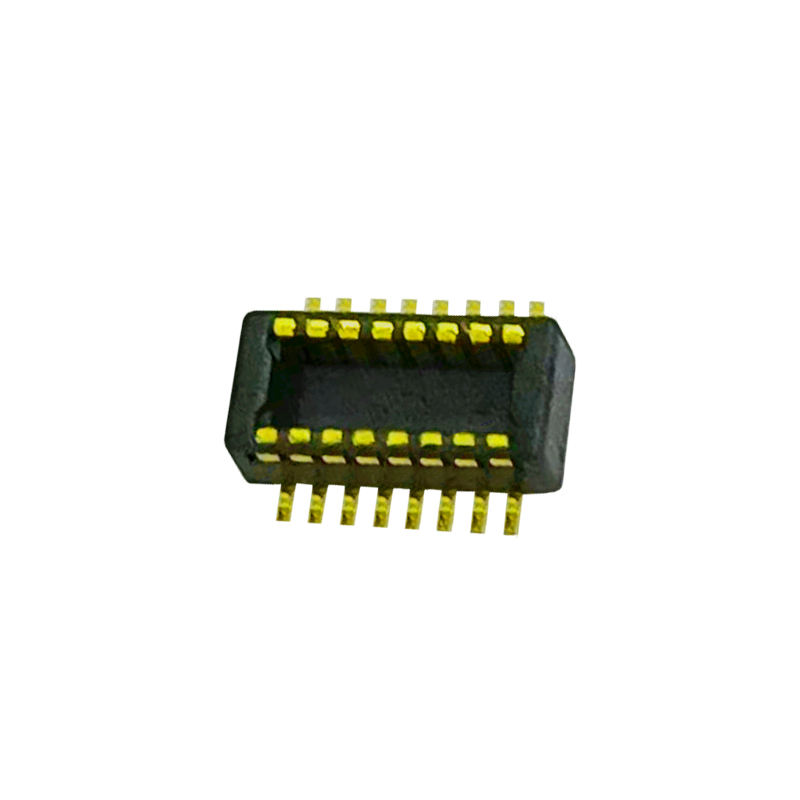

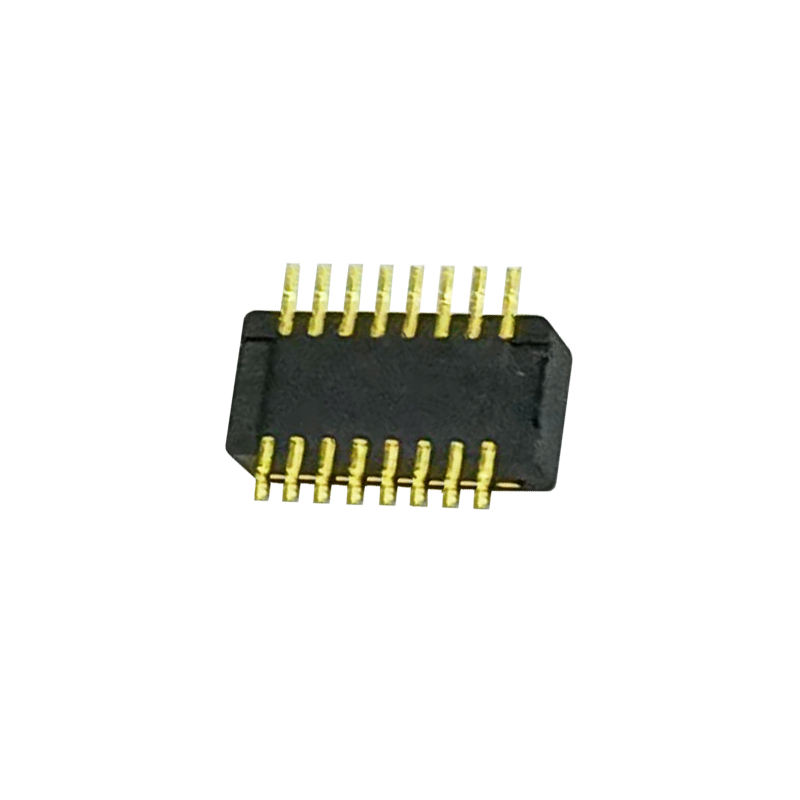

0,4mm schmaler Pitch Board-to-Board Mezzanine-Steckverbinder, zweireihig, 12 Pins, kompatibel mit DF40TC-12DP-0,4 männlicher Board-Steckverbinder
Produkt-Highlights
✅ Blindsteckverbindung & Selbstausrichtung: Eingebaute Führungsschienen, 0,33mm laterale Toleranz, manipulationssicheres Design gegen falsches Einstecken, gleicht Montageversatz aus & vermeidet Pin-Beschädigung während manueller/automatisierter Steckvorgänge. ✅ Hochgeschwindigkeitsleistung: Unterstützt bis zu 20 Gbit/s Signalübertragung, kompatibel mit PCIe Gen4, MIPI, USB4 Gen2 für hochdichte Signalweiterleitung.
✅ Definierte gesteckte Höhe: Feste Stapelhöhe für präzise PCB-Spaltkontrolle; flaches zweireihiges Layout spart PCB-Grundfläche.
Produktbeschreibung
| Kategorie |
Artikel |
Parameter |
| Elektrisch |
Pitch |
0,4 mm |
| Anzahl der Pins |
12 Pins, zweireihig |
| Nennstrom |
0,3 A pro Kontakt |
| Nennspannung |
30 V DC |
| Kontaktwiderstand |
≤ 40 mΩ |
| Isolationswiderstand |
≥1000 MΩ |
| Spannungsfestigkeit |
AC 250 V, 1 min |
| Mechanisch |
Steckzyklen |
≥30 Zyklen |
| Selbstausrichtungstoleranz |
±0,33 mm |
| Gesteckte Höhe |
Entspricht der Stapelhöhe der DF40TC-Serie |
| Montagetyp |
SMT Oberflächenmontage |
| Material & Beschichtung |
Kontaktmaterial |
Phosphorbronze |
| Kontaktbeschichtung |
Vergoldeter Kontakt, Nickelsperre zur Vermeidung von Lötfluss |
| Isolator |
LCP Hochtemperaturkunststoff |
| Umwelt |
Betriebstemperatur |
-40°C ~ +85°C |
| Konformität |
RoHS, REACH |
| Lötanleitung |
Reflow-Löten |
Standard SMT Reflow-Profil, Spitzentemperatur ≤260°C |
Kreuzreferenz / Alternative
Direkter Pin-zu-Pin, footprint-kompatibler Ersatz für Hirose DF40TC-12DP-0,4. Direkter Ersatz ohne Neugestaltung des PCB-Layouts. Kreuzreferenz auch zu Molex SlimStack & Kyocera 5804 Serie 0,4mm B2B Mezzanine-Steckverbindern für alternative Beschaffung.
Produktmerkmal
- Manipulationssichere Blindsteckstruktur, großer Selbstausrichtungsbereich zur Reduzierung von Montageausschuss.
- Nickelsperre stoppt Lötfluss beim Reflow, schützt Goldkontakt.
- Verstärkte stoßdämpfende Rippen, gute Vibrations- und Sturzfestigkeit.
- Vollständig geschlossener Kontakt im gesteckten Zustand, blockiert Staub- und Flussmittelkontamination.
- Kompakte zweireihige schmale Teilung, maximiert die PCB-Platznutzung.
- SMT-Pad-Layout entspricht dem ursprünglichen DF40TC-Footprint für direkten Austausch.
Produktvorteile
- Kürzere Lieferzeiten im Vergleich zu importierten HRS-Originalteilen; vermeidet lange OEM-Rückstände.
- Konsistente Beschichtung & Kontaktkraft für stabile Hochgeschwindigkeitssignalintegrität.
- Strenge 100% visuelle & elektrische Inspektion vor Versand.
- Bandrollenverpackung bereit für SMT Pick & Place, keine Umverpackung für Ihre Montagelinie erforderlich.
- Flexible Anpassung: Stapelhöhe, Pinanzahl oder Golddicke auf Anfrage anpassbar.
Anwendung
Industrielle Embedded-Boards,
Wearable Devices,
medizinische Sensormodule,
Tablet- & Laptop-Subboards,
Kamera- / LiDAR-Module,
tragbare Prüfinstrumente,
KI-Edge-Computing-Hardware.
Verpackung
Tape & Reel (Rollenverpackung): Standard-Rollenverpackung für SMT-Pick-and-Place-Maschinen. Teile können direkt auf Ihre automatische Produktionslinie geladen werden, ohne umverpackt zu werden. Cut-Tape-Service ist für Prototypen in Kleinserien verfügbar.
Lieferzeit
- Musterbestellung: 3 Werktage
- Massenproduktion: 1-3 Wochen, abhängig von Konfiguration & Bestellmenge
Fabrikzertifizierung & Kundenservice
Zertifizierungen: ISO9001, RoHS, REACH
- MOQ: Niedrige MOQ für Standardteile
- Musterrichtlinie: Kostenlose Muster werden unterstützt; Kunde trägt nur Frachtkosten; schnelle Musterfreigabe
- Anpassung: Kundenspezifische Pinanzahl, Stapelhöhe, Beschichtungsdicke, Gehäusefarbe auf Anfrage erhältlich. Senden Sie Ihre PCB-Zeichnung zur technischen Überprüfung.
Leitfaden zur Ingenieurauswahl
- Bestätigen Sie zuerst die gesteckte Stapelhöhe; dies ist der kritischste Parameter für das PCB-Spalt-Design.
- Überprüfen Sie die Pinanzahl, die Anforderungen an die Signalgeschwindigkeit (wenn >10 Gbit/s, führen wir eine Impedanzprüfung durch).
- Prüfen Sie den Betriebstemperaturbereich und die Vibrationsumgebung für industrielle/medizinische Anwendungen.
- Für direkten Ersatz: Bestätigen Sie vor der Massenproduktion, dass der PCB-Footprint mit DF40TC-12DP-0,4 übereinstimmt.
- Fordern Sie kostenlose Muster für SMT-Montagetests & Signalintegritätsvalidierung an.
FAQ
F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt in Ihrem Katalog nicht finden. Können Sie dieses Produkt für mich herstellen? A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir stellen 5-10 Stück Steckverbinder als kostenlose Muster zum Testen zur Verfügung. Sie müssen jedoch die Versandkosten bezahlen.
F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Ware wird innerhalb von 5-7 Tagen geliefert.
F: Wie versende ich meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder per Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir haften für alle Transportschäden.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können Geld in RMB bezahlen. Kein Problem.
7. F: Wie steht es um die Qualitätskontrolle Ihres Unternehmens?
A: Streng nach ISO9001; IQC, OQC, IPQC und QA machen 10% unserer Qualitätsabteilung aus. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste aufzuführen, und die Preise ändern sich ständig aufgrund der Materialkosten und der Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikation und Preisliste geben.
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben zuvor viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem; wir können Ihr Logo oder andere Informationen auf die Verpackung drucken. Es ist nur zu beachten, dass dies zusätzliche Kosten verursacht.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
