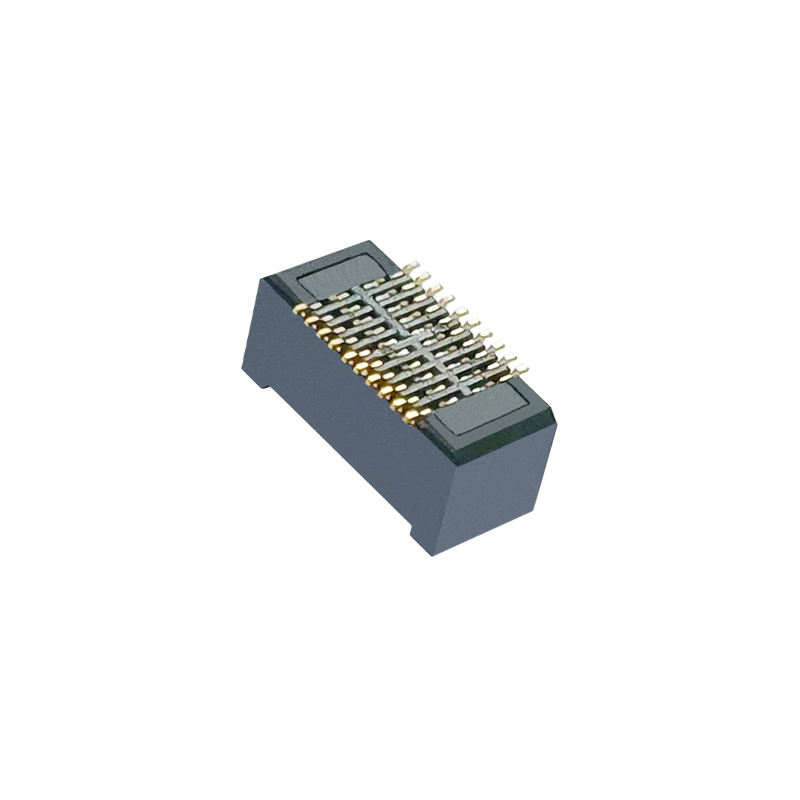

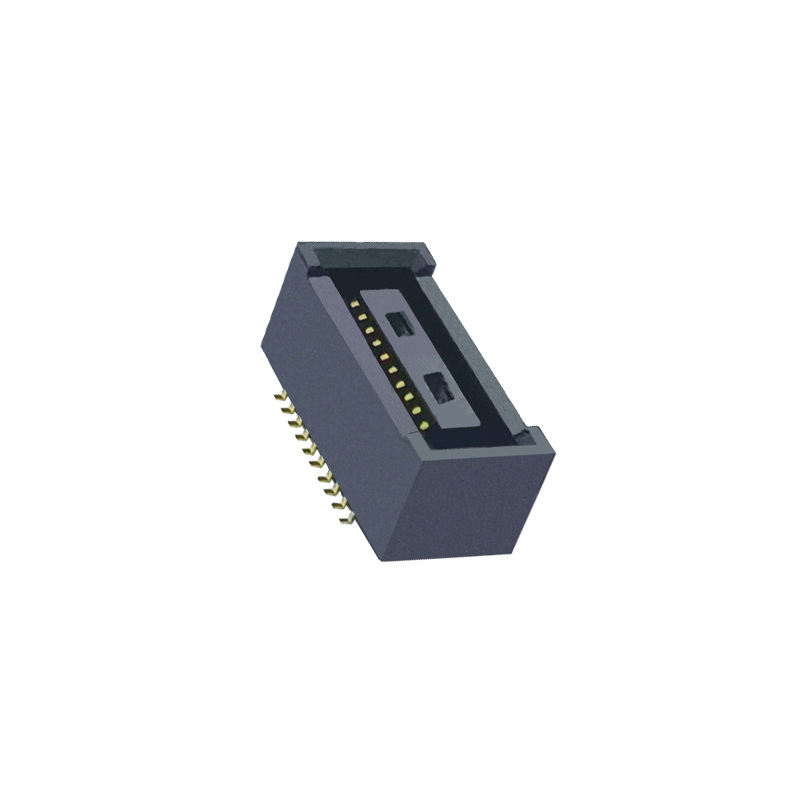

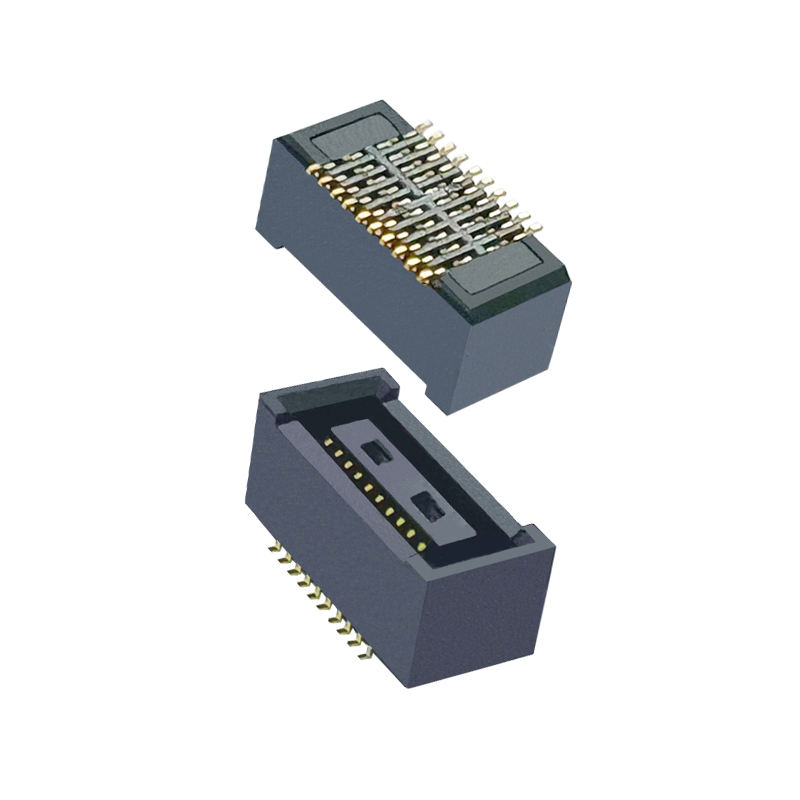

Anschlüsse von Board zu Board Kompatibel mit DF40HC (4,0) -20DS-0,4 -0,4 mm Pitch Double Row BTB Weiblich
Produkthinweise
✅ Blind Mating & Self Alignment: Führungsrippen bieten ±0.33mm XY-Floating Toleranz, absorbieren PCB-Assemblerverschiebungen, vermeiden Stiftschäden beim Blind Docking
✅ Hochgeschwindigkeitssignalleistung: Unterstützt bis zu 20 Gbps, vollständig kompatibel mit MIPI, USB3.1 Gen2, PCIe Signalübertragung
✅ Feste Matching-Höhe: 4,0 mm: Präzise Stack-Höhenkontrolle für kontrollierte PCB-Lücke, stabiles mechanisches Multi-Board-Design
✅ SMT Tape & Reel Packaging: Direkt kompatibel mit automatischen Pick-and-Place-Maschinen für die Massenproduktion
✅ Anti-Solder Wicking Barrier: Nickel-Barriere verhindert, dass das Löten auf den Kontaktbereich gerutscht, verbessert die Lötleistung
Beschreibung des Produkts
| Kategorie |
Artikel |
Spezifikationen |
| Elektrotechnik |
Schwingung |
0.4 mm |
|
Pin-Zählung / Zeilen |
20 Stifte, doppelte Reihe |
|
Nennstrom pro Kontakt |
0.3 A |
|
Nennspannung |
30 V Gleichstrom |
|
Kontaktwiderstand |
≤ 30 mΩ |
|
Widerstand gegen Isolierung |
Die Leistung des Geräts wird durch die Leistung des Geräts angepasst, wenn die Leistung des Geräts nicht überschritten ist. |
|
Widerstand gegen Spannung |
250 V Wechselstrom für 1 Minute |
| Mechanische |
Höhe der Paare |
4.0 mm |
|
Selbstausrichtung |
±0,33 mm X/Y-Achse |
|
Paarungszyklen |
Mindestens 30 Zyklen |
|
Typ der Montage |
SMT-Flächenhalterung |
| Material und Beschichtung |
Wohnungen |
LCP, UL94 V-0 |
|
Kontaktmaterial |
Phosphor Bronze |
|
Füllung der Paarungsfläche |
Vergoldung (0,2 μm) über die Nickelbarriere |
|
Endplattierung |
Zinn über Nickel |
| Umwelt |
Betriebstemperatur |
-35 °C ~ +85 °C |
|
Einhaltung der Vorschriften |
RoHS, REACH |
| Lötleitfaden |
Rückflussprofil |
Standard-SMT-Rückfluss, Spitzentemperatur ≤ 260°C, maximal 10 Sekunden |
Kreuzbezug / Alternative
Dieser weibliche Behälter ist"Pin-to-pin", Fußabdruck kompatibel mit Hirose DF40HC (4,0)-20DS-0,4V (5,1)Die Techniker können es als Drop-in-Alternative für die Validierung von Prototypen und die Massenproduktion verwenden.
Unterscheidungsanmerkung: Fabrik-direkte Lieferung, kürzere Lieferzeit, flexible MOQ, stabile langfristige Lieferung, um den Mangel an internationalen Marken und Preisschwankungen zu vermeiden.
Produktmerkmal
- Eingebundene PolarisierungEinfach zu haltenSchlüssel, verhindert die Umkehrung der Paarung und Pincrush
- Stoßdämpfende Verstärkungsrippen auf beiden Seiten, absorbieren mechanische Belastungen während der Montage und Vibrationen
- Geschlossene Kontaktstruktur bei Paarung, Staub- und Kontaminationsschutz
- Klares taktiles Klickfeedback bei vollständigem Matching, einfache Montageinspektion
- Ausreichende Vakuum-Aufnahmefläche für eine stabile SMT-Anbringung
Produktvorteile
- Ersatz für den Eintritt: Für Projekte, bei denen ursprünglich die Hirose DF40-Serie verwendet wurde, sind keine Layoutänderungen erforderlich
- Hochleistungskonstruktion: Antisolder-Wickel-Nickel-Schranke verringert die Ablehnungsrate
- Versorgungsstabilität: Inländische Präzisionssteckverbinderfabrik, nicht unterliegend ausländischer Lagerunterbrechungen
- Schnelle technische Unterstützung: Kostenlose Proben für die Hardwarevalidierung; schnelle Zeichnung und DFM-Unterstützung
- Kostenoptimierung: Fabrikgroßhandelspreis, bessere Gesamtkosten für mittlere und hohe Mengen
Anwendung
- Handheld-Smart-Geräte, Anzeigemodule
- Kamera-Module, MIPI-Signalverbindung
- Medizinische tragbare Elektronik
- IoT-Geräte, Sensormodule
- Kleine Steuerplatten für die Industrie
- Notebook-/Tablet-Behilfs-PCB-Stackungen
Verpackung
Klebeband und Rollen (Rollverpackung):Standard-Rollverpackung für SMT-Pick-and-Place-Maschine. Teile können direkt auf Ihre automatisierte Produktionslinie geladen werden, ohne neu zu verpacken.
Vorlaufzeit
- Musterbestellung: 3 Arbeitstage
- Massenproduktionsbestellung: 1-3 Wochen, je nach Konfiguration und Bestellmenge
Fabrikzertifizierung und kundenspezifischer Service
Zertifizierungen: ISO9001, RoHS, REACH
- MOQ: Niedrige MOQ für Standardteile
- Stichprobenpolitik: Unterstützung von kostenlosen Proben; der Kunde trägt nur die Frachtkosten; schnelle Probenfreigabe
- Anpassung: Benutzerdefinierte Nadelzahl, Stapelhöhe, Plattierdicke, Gehäusefarbe auf Anfrage erhältlich.
Leitlinien für die Auswahl von Ingenieuren
- Bestätigen Sie die erforderliche Matchinghöhe: dieses Modell = 4,0 mm Stapelhöhe
- Überprüfen Sie, ob die PCB-Footprint mit der DF40HC-Serie übereinstimmt, bevor das Layout gefriert wird
- Für Anwendungen mit hoher Schwingung, Anforderung an Verriegelung und mechanische Aufbewahrung
- Hochgeschwindigkeitssignal (≥10 Gbps): Simulation der Impedanzsteuerung auf Anfrage verfügbar
- Senden Sie Ihre Nadelzahl, Stapelhöhe, Temperaturanforderung an unseren Ingenieur für alternative Teilempfehlung, wenn nötig
Häufig gestellte Fragen
F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, damit ich alle Ihre Produkte überprüfen kann?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt nicht in Ihrem Katalog finden.Kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form herzustellen, dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Proben für die Prüfung.
F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden, die während der Lieferung entstehen..
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können Geld in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001; IQC, OQC, IPQC und QA nehmen 10% unserer Qualitätabteilung ein. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich brauche Ihre Preisliste für alle Ihre Produkte.
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Wir haben bereits einige Produkte für unsere Kunden vorbereitet (hauptsächlich Drahtgurt).Ich muss nur darauf hinweisen, dass es einige zusätzliche Kosten verursachen wird.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
