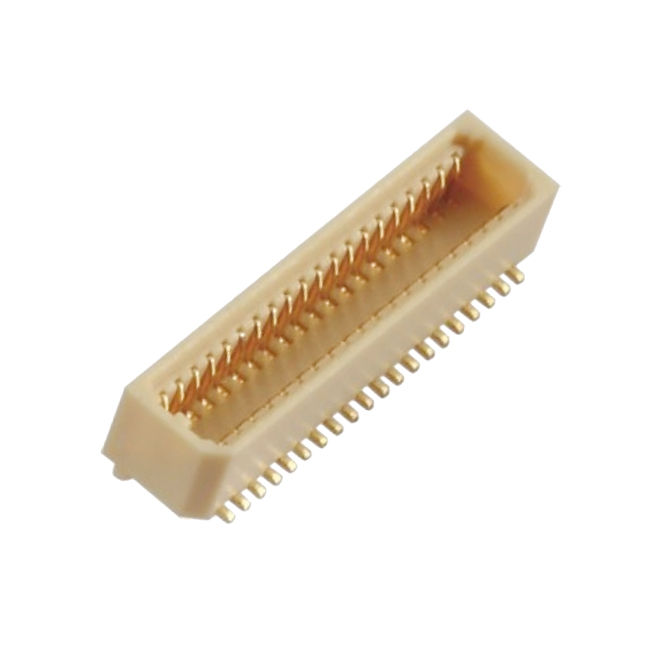

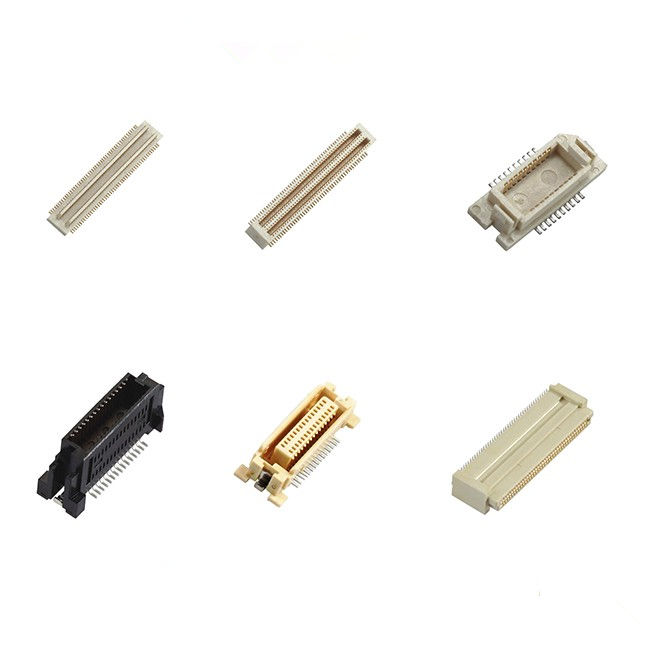

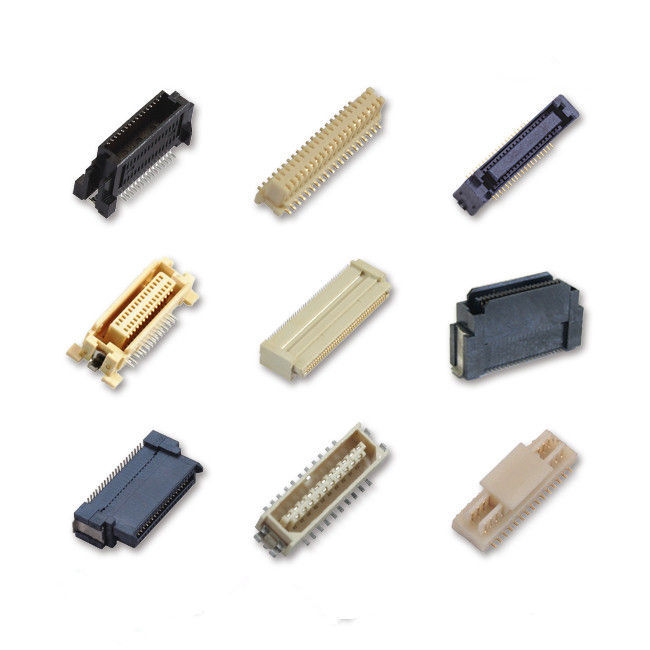

BTB 0,8mm Pitch 40PIN SMT Hirose Ersatz-Buchsenstecker
Produkt-Highlights
✅ Blindverbindung & Selbstausrichtungs-Design gegen Fehlausrichtung: Integrierter Führungsstift gleicht Montageversatz aus, verhindert Pin-Beschädigung bei manueller/automatisierter Verbindung, reduziert Nacharbeitsrate auf der Leiterplatte
✅ Hochgeschwindigkeits-Signalintegrität: Optimierte Impedanzkontrolle, stabile Hochgeschwindigkeitsübertragung für Signalleitungen
✅ Feste gesteckte Höhe: Präzise Steuerung der Stapelhöhe, gleichmäßiger Platinenabstand für schlankes Produktdesign
✅ 0,8mm feine Teilung 40PIN hohe Dichte, SMT-Oberflächenmontage, 0,5A pro Kontakt
✅ Direkter Hirose-Ersatz: Pin-Footprint kompatibel, Drop-in-Alternative ohne Leiterplatten-Neugestaltung
Produktbeschreibung
| Kategorie |
Artikel |
Spezifikation |
| Elektrisch |
Nennstrom |
0,5A pro Kontakt |
|
Nennspannung |
50V AC/DC |
|
Kontaktwiderstand |
≤50mΩ |
|
Isolationswiderstand |
≥1000MΩ @100VDC |
|
Spannungsfestigkeit |
100V AC, 1min ohne Durchschlag |
| Mechanisch |
Teilung |
0,8mm |
|
Pin-Anzahl |
40PIN, Buchsenstecker |
|
Montagetyp |
SMT-Oberflächenmontage |
|
Steckzyklen |
≥500 Mal |
|
gesteckte Höhe |
Kundenspezifisch verfügbar (erforderliche Stapelhöhe angeben) |
| Material & Beschichtung |
Kontaktmaterial |
Phosphorbronze |
|
Kontaktbeschichtung |
Gold über Nickel |
|
Gehäusematerial |
LCP, UL94 V-0 |
| Umgebung |
Betriebstemperatur |
-40℃ ~ +85℃ |
|
Konformität |
RoHS, REACH SVHC |
| Lötanleitung |
Reflow-Profil |
Gemäß J-STD-020, Spitzentemperatur ≤260℃, max. 5s |
Kreuzreferenz / Alternative
Direkter Ersatz für Hirose FX18 Serie 0,8mm Pitch 40-Pin BTB-Buchse.
- Gleicher Leiterplatten-Footprint & Pinbelegung; keine Änderung des Leiterplattenlayouts erforderlich
- Kompatibel mit original Hirose Gegenstecker
- Kostengünstige Zweitquelle, löst lange Lieferzeiten & Lieferengpassrisiko
- Auch eine Alternative zu vergleichbaren Molex / TE 0,8mm Pitch 40P BTB Serien
Produktmerkmal
- Anti-Dummy-Key + Selbstausrichtungs-Führungsstruktur, unterstützt Blindverbindung, vermeidet Rückwärtsstecken & Pin-Biegung
- Phosphorbronze-Federkontakt hält stabile Kontaktkraft nach wiederholtem Stecken aufrecht
- LCP Hochtemperaturgehäuse, widersteht bleifreiem Reflow-Löten ohne Verformung
- Feine 0,8mm Teilung, 40-Pin hohe Dichte, spart Leiterplattenplatz für kompakte Elektronik
- SMT-Anschluss mit flachem Lötpad, ausgezeichnete Koplanarität für stabiles Pick & Place
Produktvorteile
- Lieferstabilität: Direkt ab Werk, keine MOQ-Barriere für Muster, umgeht lange OEM-Lieferzeiten
- Ingenieurgeprüfter Footprint: Vorab getestete Kompatibilität, reduziert Ihren Validierungszyklus
- Konsistente Beschichtungskontrolle: Gleichmäßige Goldbeschichtungsdicke, stabiles Signal & Korrosionsschutz
- Automatisierungsfähig: Tape & Reel Verpackung für SMT Pick-and-Place Maschinen
- Kundenspezifisch: Angepasste gesteckte Höhe, Beschichtungsdicke, Pin-Anzahl je nach Projekt
Anwendung
Industrielle Steuermodule,
IoT-Smart-Geräte,
Handheld-Instrumente,
Medizinelektronik,
Display-Module,
Automobil-Zusatzelektronik,
Slim-Consumer-Geräte,
Kommunikations-Gateway-PCBA-Board-Stacking
Verpackung
Tape & Reel (Rollenverpackung): Standard-Rollenverpackung für SMT-Pick-and-Place-Maschinen. Teile können direkt in Ihre automatisierte Produktionslinie geladen werden, ohne Umverpackung. Cut-Tape-Service ist für Kleinserien-Prototypen verfügbar.
Lieferzeit
- Musterbestellung: 3 Werktage
- Massenproduktionsbestellung: 1-3 Wochen, abhängig von Konfiguration & Bestellmenge
Fabrikzertifizierung & Kundenservice
- Zertifizierungen: ISO9001, RoHS, REACH-konform
- Kundenspezifische Anpassung verfügbar: Modifikation der gesteckten Stapelhöhe, Beschichtungsdicke, Positionierpins, Gehäusefarbe, Änderung der Pin-Anzahl, OEM-Markierung.
- Musterrichtlinie: Kostenlose Muster werden unterstützt, schnelle Mustererstellung.
- MOQ: Niedrige MOQ für Standardartikel; MOQ für kundenspezifisches Werkzeug muss von der Technik bestätigt werden.
- Wir bieten Pre-Sales-Engineering-Reviews, Zeichnungsvalidierung und Zuverlässigkeitsprüfberichte auf Anfrage.
Ingenieur-Auswahlhilfe
- Bestätigen Sie zuerst die erforderliche gesteckte Höhe; wir haben mehrere Stapelhöhenoptionen für die 0,8mm 40P Serie
- Überprüfen Sie den Leiterplatten-Footprint anhand unseres Datenblatts, bevor Sie das Layout einfrieren
- Fordern Sie für Hochgeschwindigkeitssignal-Anwendungen einen Impedanzprüfbericht an
- Wenn Ihr Gegenstecker ein original Hirose-Stecker ist, bestätigen Sie die Steckkompatibilität vor dem Massenversuch
- Betriebstemperatur >85℃ oder vibrationsintensive Umgebungen, informieren Sie uns bitte für ein Kontakt-Upgrade
FAQ
F: Haben Sie einen Katalog? Können Sie mir den Katalog zusenden, um alle Ihre Produkte zu prüfen?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt in Ihrem Katalog nicht finden. Können Sie dieses Produkt für mich herstellen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Teilen Sie uns einfach mit, welches Produkt Sie benötigen und wie viele Sie wünschen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren. Zu Ihrer Information, die Herstellung einer gewöhnlichen Form dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5-10 Stück kostenlose Steckverbinder-Muster zum Testen. Sie müssen jedoch die Versandkosten bezahlen.
F: Was ist mit Ihrer Lieferzeit?
A: Lagerware wird innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert.
F: Wie versenden Sie meine Bestellung?
A: Für kleine Pakete senden wir sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist ein Tür-zu-Tür-Service. Für große Pakete können wir sie per Luftfracht oder Seefracht versenden. Wir verwenden Standard-Exportkartons. Wir haften für Schäden an Produkten, die während der Lieferung entstehen.
6. F: Welche Zahlungsarten akzeptieren Sie? Kann ich RMB bezahlen?
A: Wir akzeptieren T/T (Banküberweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie auf der Rechnung erhalten. Und Sie können Geld in RMB bezahlen. Kein Problem.
7. F: Wie steht es um die Qualitätskontrolle Ihres Unternehmens?
A: Streng nach ISO9001; IQC, OQC, IPQC und QA machen 10% unserer Qualitätsabteilung aus. Der CCD-Test wird bei 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich benötige Ihre Preisliste für alle Ihre Produkte. Haben Sie eine Preisliste?
A: Wir haben keine Preisliste für alle unsere Produkte. Da wir so viele Artikel haben, ist es unmöglich, alle Preise auf einer Liste aufzuführen, und die Preise ändern sich ständig aufgrund der Materialkosten und der Menge. Und Sie können uns eine Liste aller benötigten Artikel geben; wir werden sorgfältig einzeln prüfen und Ihnen eine Spezifikation und Preisliste geben.
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben zuvor viele kundenspezifische Produkte für unsere Kunden hergestellt (hauptsächlich Kabelbäume). Bezüglich kundenspezifischer Verpackungen gibt es kein Problem; wir können Ihr Logo oder andere Informationen auf die Verpackung drucken. Es ist nur zu beachten, dass dies zusätzliche Kosten verursacht.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
