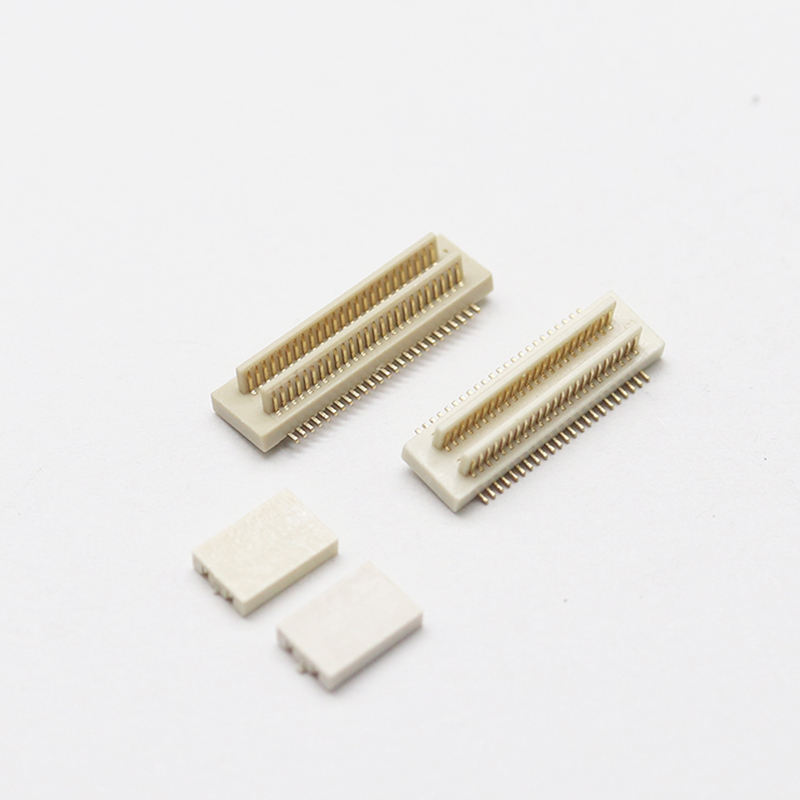

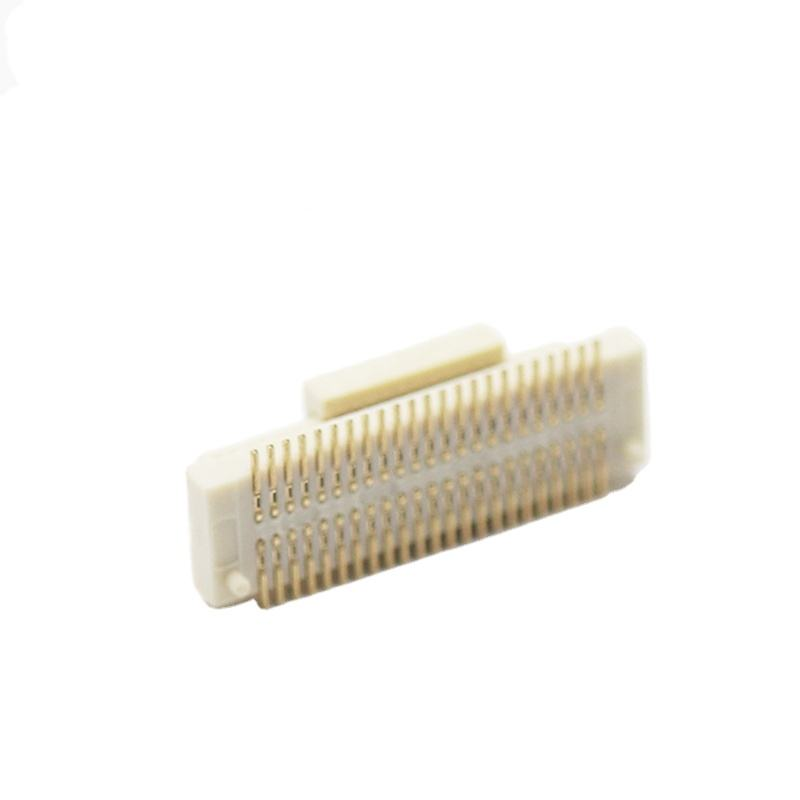

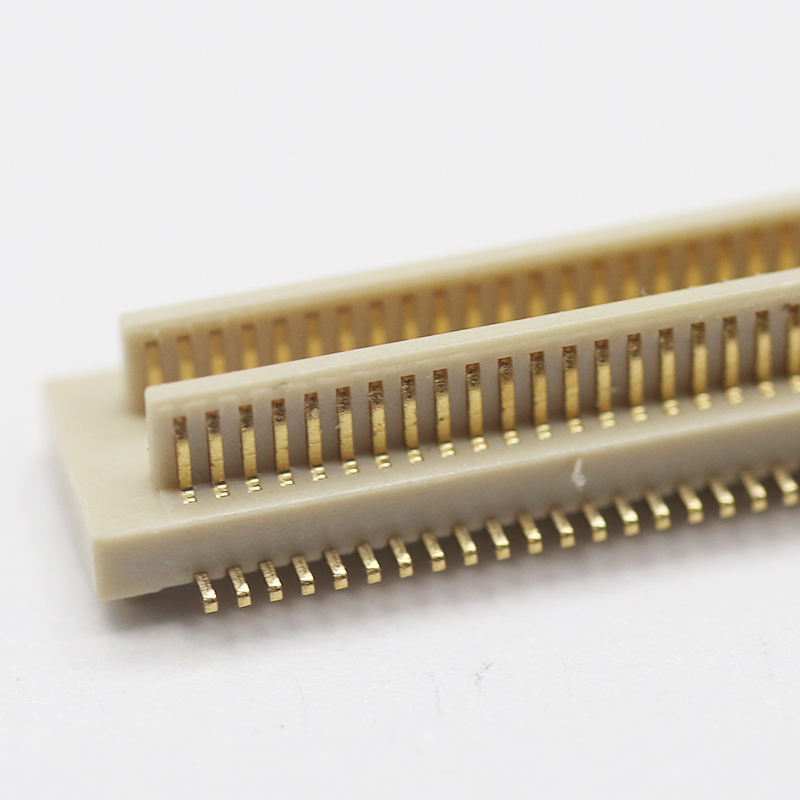

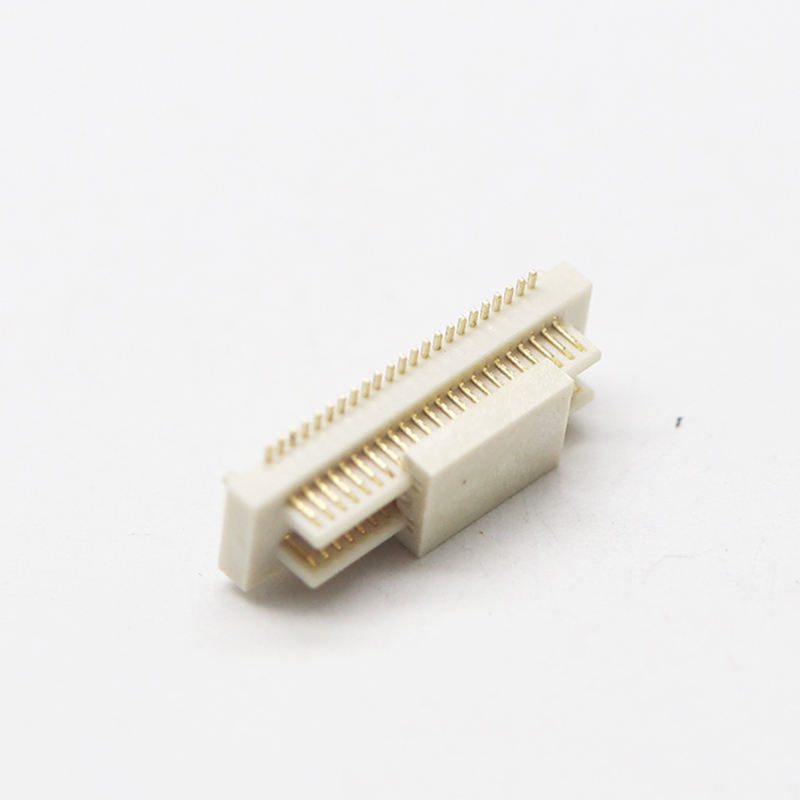

Anpassung von Board-to-Board-Anschluss 0,8mm Tonhöhe 40p 2*20p Männlicher Anschluss SMT-Koppelungsstapel Höhe PCB-Header-Anschluss
Produkthinweise
- Blindpaarung / Selbstausrichtung und Anti-Umkehrschlüssel-Design: eingebaute Führungsrippen und narrensichere Kerbe, absorbiert das Verschieben der Montage, verhindert falsche Polaritätseinfügung; erlaubt eine blinde Paarung beim automatisierten PCB-Stapeln, reduziert den Montageabfall.
- Hochgeschwindigkeitssignalintegrität: Optimierte Kontaktgeometrie, gesteuerte Differenzimpedanz, unterstützt die Hochgeschwindigkeits-Seriensignalübertragung für Display-, Sensor- und kompakte Rechenmodule.
- Definierte Paarstapelhöhe: Feststapelhöhe nach der Verkoppelung, präzise PCB-Lückenkontrolle, gleichbleibende mechanische Abmessungen für die Gestaltung von gestapelten Platten.
- 0.8mm Abstand 2*20p Doppelreihe: 40 Positionen hohe Dichte, SMT männlicher Kopf, kompakter Fußabdruck, um Platz für PCB zu sparen.
Beschreibung des Produkts
| Kategorie |
Artikel |
Spezifikation |
| Elektrische Leistung |
Aktuelles Rating |
0.5A pro Berührung |
|
Nennspannung |
100 V Gleichstrom |
|
Kontaktwiderstand |
≤ 20mΩ |
|
Widerstand gegen Isolierung |
Die Leistung wird durch die Leistungsanzeige angegeben, die für die Leistungsanzeige verwendet wird. |
|
Dielektrische Spannung |
500 V Wechselstrom, 1 Minute, keine Störung |
| Mechanische Leistung |
Schwingung |
00,8 mm |
|
Anzahl der Nadeln |
40p, 2*20p Doppelreihe |
|
Paarungszyklen |
Mindestens 50 Zyklen |
|
Höhe des Paares |
Maßgeschneiderte Paarungshöhe |
|
Kraft zur Paarung / Entpaarung |
Niedrige Einfügekraft, stabile Aufbewahrungskraft |
| Material und Beschichtung |
Wohnungen |
Hochtemperatur-Thermoplast, UL94 V-0 |
|
Kontaktmaterial |
Phosphorbronz / Kupferlegierung |
|
Kontaktplattierung |
Selektive Vergoldung der Paarungsfläche, Nickelbarriereunterfläche; Lötzeilzinnvergoldung |
| Umwelt |
Betriebstemperatur |
-40 °C ~ +85 °C |
|
Einhaltung der Vorschriften |
RoHS, REACH |
| Lötleitfaden |
Typ der Montage |
SMT Oberflächenhalter |
|
Rückflussprofil |
Pb-freier Rückfluss, Spitzentemperatur ≤ 260°C, Bleibzeit bei Spitzen ≤ 30 s |
|
Handlöten |
Maximal 350°C, ≤ 5 Sekunden pro Stift |
Kreuzbezug / Alternative
Alternative Alternative für eine gleichwertige 0,8mm-Spitze 40pin BTB männliche Kopfserie von Molex, JAE, Hirose, ACES.
- Der gleiche Fußabdruck, die gleiche Pinzuordnung und die gleiche Stapelhöhe wie bei der Bestätigung der Referenzreihe.
- Unser Ingenieursteam kann die PCB-Footprint-Kompatibilität überprüfen und Ihnen eine Dimensionszeichnung zur Layout-Prüfung liefern.
- Es ist keine größere PCB-Neugestaltung für den Austausch erforderlich; geringere Vorlaufzeiten und Gesamtkosten im Vergleich zu importierten Teilen.
Produktmerkmal
- SMT männlicher Kopf, doppelte Reihe 2x20p, 0,8mm feiner Tonhöhe.
- Foolproof Anti-Dummy-Schlüssel + Selbst-Ausrichtungsanleitung für die Blind-Paarung, vermeidet Stiftschäden während der Montage.
- Hochtemperaturgehäuse, stabil nach dem Rückflusslöten, keine Verformung.
- Selektive Goldbeschichtung für zuverlässige Kontakt- und Oxidationsbeständigkeit.
- Konsistente Stapelhöhe, gute mechanische Stabilität unter Vibrationen und Schocks.
- Anpassbar: Höhe, Golddicke, Gehäusefarbe.
Produktvorteile
- Versammlungsfreundlich: Die selbstgerichteten Führungen tolerieren geringfügige Verlagerungen der Bretter und verringern so die Ausfallrate der manuellen/automatischen Verbindung.
- Hohe Signalverlässlichkeit: Die abgestimmte Kontaktstruktur gewährleistet die Signalintegrität für Hochgeschwindigkeits-Schnittstellen.
- SMT bereit: Klebeband- und Rollenverpackung für den direkten Pick-and-Place auf Ihrer bestehenden SMT-Linie.
- Kosten- und Versorgungsstabilität: Lokale Präzisionsfabrik, kürzere Lieferzeiten als ausländische Marken; kostenlose Proben zur Validierung.
- Technische Unterstützung: Datenblatt, 2D/3D STEP Dateien, Fußabdruckempfehlung für Ihr Hardware-Design verfügbar.
Anwendung
- Bildschirmmodul, Kamera-Sensor-Boardverbindung
- IoT-Steuerplatte, tragbare Elektronik
- Medizinische Kompakt-PCB-Module
- Industriehandheldgeräte, POS-Terminals
- Unterplatten für Roboter-Sensoren, zusammengesetzte PCB-Bauteile
- Kommunikationsmodule mit kleinem Formfaktor
Verpackung
Klebeband und Rollen (Rollverpackung):Standard-Rollverpackung für SMT-Pick-and-Place-Maschine. Teile können direkt auf Ihre automatisierte Produktionslinie geladen werden, ohne neu zu verpacken.
Vorlaufzeit
- Musterbestellung: 3 Arbeitstage
- Massenproduktionsbestellung: 1-3 Wochen, je nach Konfiguration und Bestellmenge
Fabrikzertifizierung und kundenspezifischer Service
- Zertifizierungen: ISO9001, RoHS, REACH-konform
- Anpassungsmöglichkeiten: Anpassung der Höhe des Mattenstapels, Plattierungstärke, Ortungspfosten, Gehäusefarbe, Änderung der Pinzahl, OEM-Kennzeichnung.
- Probepolitik: Unterstützung von kostenlosen Proben, schnelle Probenausgabe.
- MOQ: Niedriges MOQ für Standardartikel; MOQ für benutzerdefinierte Werkzeuge, das von der Technik bestätigt werden muss.
- Wir bieten eine technische Überprüfung vor dem Verkauf, eine Zeichnungsvalidierung und einen Zuverlässigkeitsprüfbericht auf Anfrage.
Leitlinien für die Auswahl von Ingenieuren
- Bestätigung erforderlichHöhe des PacksZunächst ist dies die kritische Dimension für die PCB-Lücke.
- Überprüfen Sie die Paarungspartner-Serie (weibliche Steckdose); senden Sie die Nummer des weiblichen Teils zur Kompatibilitätsprüfung.
- Definition der Goldbeschichtungstärke je nach Arbeitsumfeld: dickeres Gold für hochvibratives und langlebiges Gerät.
- Bestätigen Sie die Verpackung: Rolle für die SMT-Massenproduktion, Tabelle nur für kleine Prototypen.
- Senden Sie PCB-Layout-Zeichnung oder 3D-Modell; unser Ingenieur kann Störungen und Paarungsfreiheit überprüfen, bevor Sie eine Bestellung aufgeben.
- Vor der Massenproduktion wird immer eine elektrische und Paarungsvalidierung mit freien Proben durchgeführt
Häufig gestellte Fragen
F: Haben Sie einen Katalog? Können Sie mir den Katalog schicken, damit ich alle Ihre Produkte überprüfen kann?
A: Ja, Sie können uns online kontaktieren oder eine E-Mail senden, um den Katalog zu erhalten.
F: Ich kann das Produkt nicht in Ihrem Katalog finden.Kannst du das Produkt für mich machen?
A: Unser Katalog zeigt die meisten unserer Produkte, aber nicht alle. Sagen Sie uns einfach, welches Produkt Sie benötigen und wie viele Sie wollen. Wenn wir es nicht haben, können wir auch eine neue Form entwerfen und herstellen, um es zu produzieren.Für Ihre Referenz, eine gewöhnliche Form herzustellen, dauert etwa 35-45 Tage.
F: Können Sie eine Probe liefern? Sind diese Proben kostenlos?
A: Ja, wir liefern 5 bis 10 Stück kostenlose Proben für die Prüfung.
F: Was ist mit Ihrer Lieferzeit?
A: Bestandsgüter werden innerhalb von 1 Tag geliefert; kundenspezifische Waren werden innerhalb von 5-7 Tagen geliefert
F: Wie kann ich meine Bestellung versenden?
A: Für kleine Pakete schicken Sie sie per Express, wie DHL, FedEx, UPS, TNT, EMS. Das ist Tür-zu-Tür-Service. Für große Pakete können wir sie per Luft oder See schicken. Wir verwenden Standard-Exportkartons.Wir sind verantwortlich für alle Schäden, die während der Lieferung entstehen..
6. F: Welche Art der Zahlung akzeptieren Sie? Kann ich in RMB zahlen?
A: Wir akzeptieren T/T (überweisung), Western Union und PayPal. Bitte stellen Sie sicher, dass wir den gleichen Betrag wie die Rechnung erhalten können. Und Sie können Geld in RMB bezahlen. Kein Problem.
7F: Wie wäre es mit der Qualitätskontrolle Ihres Unternehmens?
A: Wir halten uns streng an ISO9001; IQC, OQC, IPQC und QA nehmen 10% unserer Qualitätabteilung ein. Der CCD-Test wird auf 99% der Produktanwendungen unseres Unternehmens angewendet.
F: Ich brauche Ihre Preisliste für alle Ihre Produkte.
A: Wir haben keine Preisliste für alle unsere Produkte. Weil wir so viele Artikel haben, ist es unmöglich, alle ihre Preise auf einer Liste zu machen,und die Preise ändern sich ständig wegen der Materialkosten und der MengeUnd Sie können uns eine Liste aller Artikel geben, die Sie benötigen; Wir werden sorgfältig bestätigen, eine nach der anderen und geben Ihnen eine Spezifikation und Preisliste
F: Können Sie kundenspezifische Produkte und kundenspezifische Verpackungen herstellen?
A: Ja. Wir haben viele maßgeschneiderte
Wir haben bereits einige Produkte für unsere Kunden vorbereitet (hauptsächlich Drahtgurt).Ich muss nur darauf hinweisen, dass es einige zusätzliche Kosten verursachen wird.
F: Welche Zertifikate haben Sie?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 usw.
